Hydrotechnik QT-500涡轮流量计结构设计

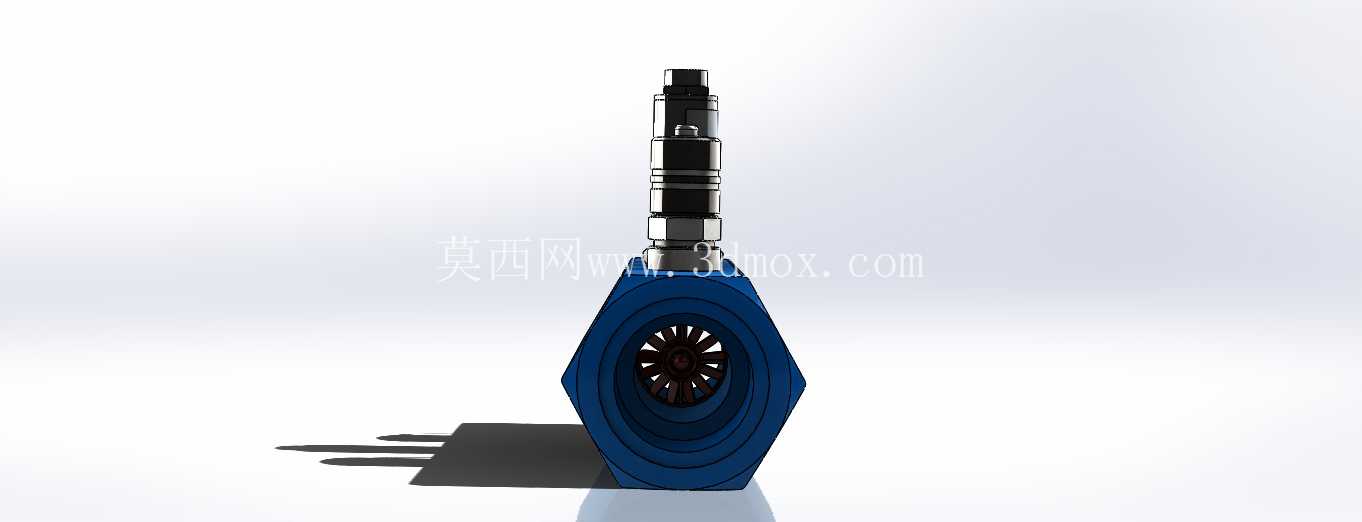

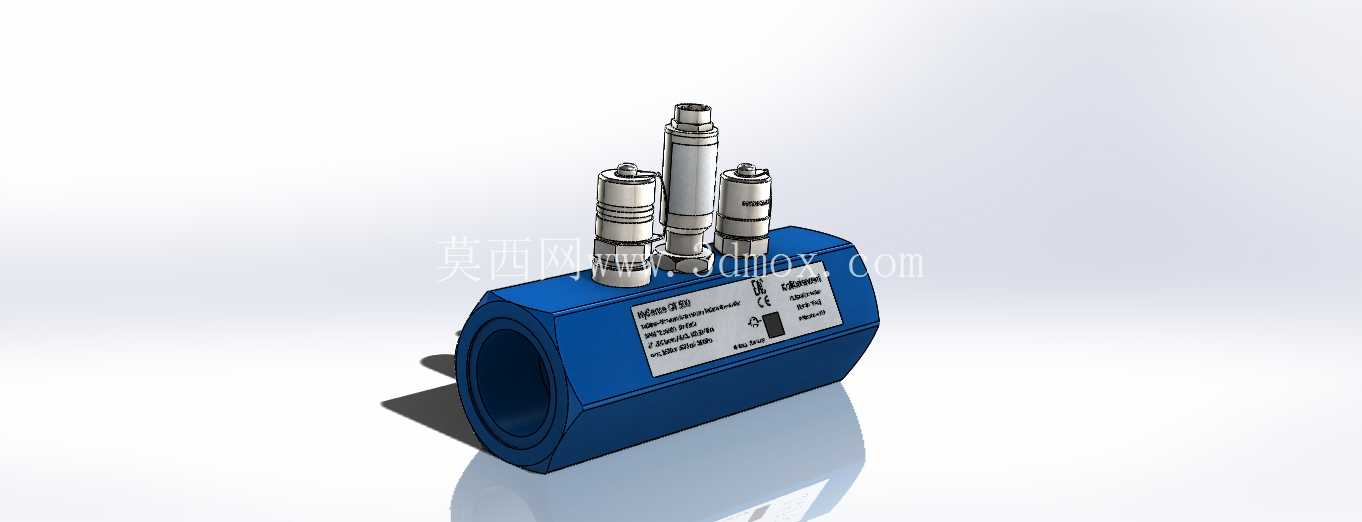

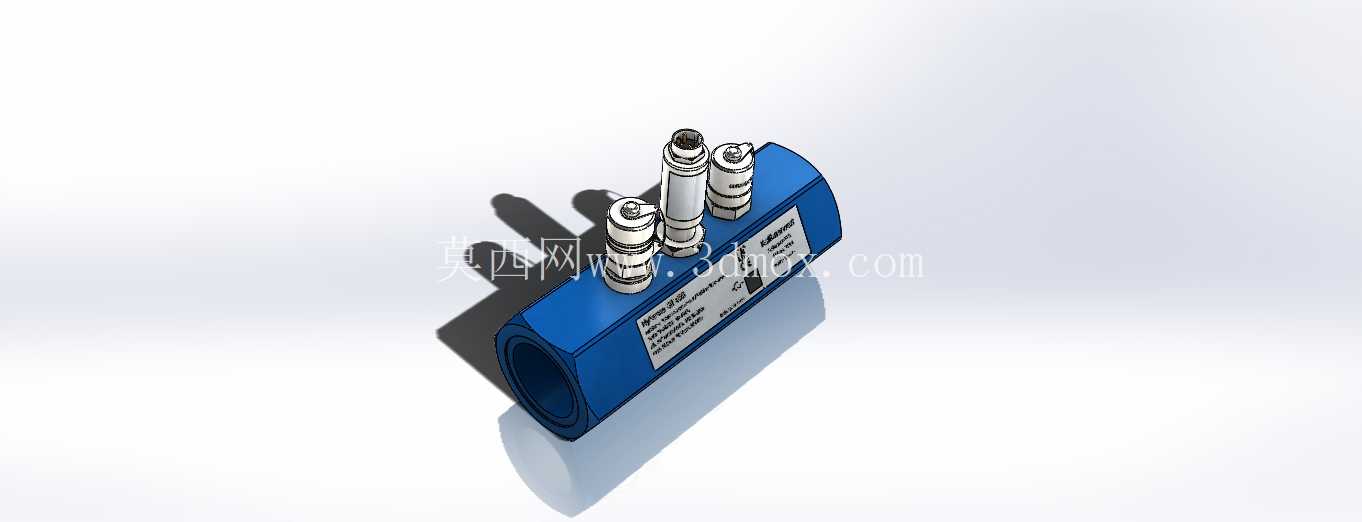

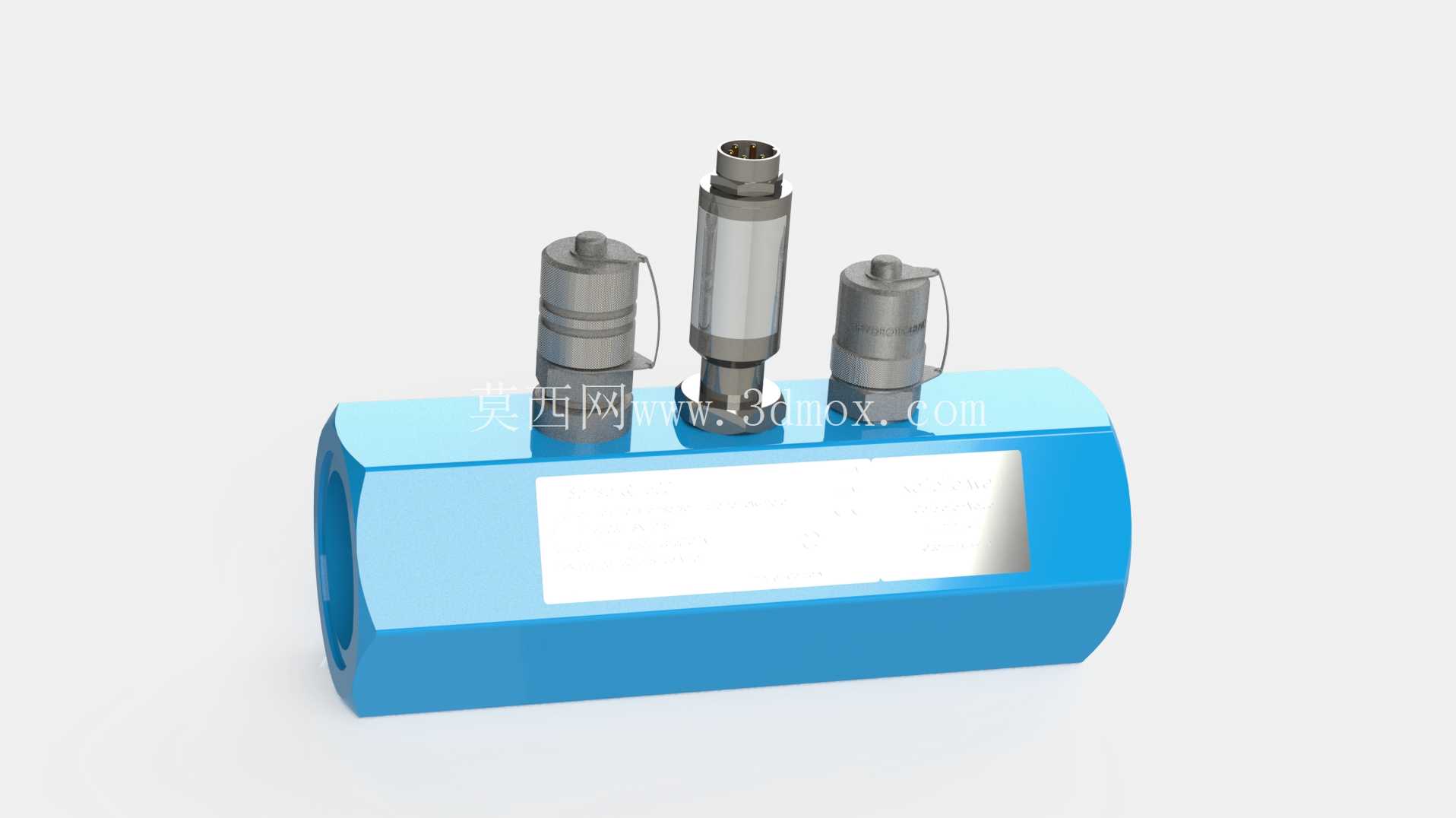

　　在液压系统状态监测、工业流体管路计量、试验台架数据采集场景中，涡轮流量计是获取管路内流体实时流量参数的核心传感部件，本次呈现的是对标Hydrotechnik QT-500型号的涡轮流量计三维结构，可直接用于液压系统管路布局校核、传感部件选型匹配、设备三维装配干涉检查等工程环节。从实际安装边界来看，该款流量计采用直通式管段结构，主体流道部分为等径圆柱腔体，两端预留标准管路对接接口，安装时无需额外变径转接件，可直接串接在对应通径的液压管路、润滑管路或者冷却介质管路中，安装过程中需保证流量计前后预留至少5倍通径长度的直管段，避免管路弯头、变径、阀件带来的流场紊流影响测量精度，这一点在三维建模阶段已经通过接口位置的预留设计做了提示，建模时将两端接口的同轴度公差控制在0.02mm以内，保证装配后流道无台阶、无突变，减少流体压损。从功能特性层面，该款涡轮流量计的上部集成了三组信号采集与输出模块，分别对应不同的信号输出制式，可适配工业现场常见的模拟量采集、脉冲计数采集、总线通讯采集等不同的数据采集系统，无需额外加装信号转换模块；主体外壳采用蓝色硬质阳极氧化铝材质，既保证了壳体的耐压强度，可承受最高40MPa的管路静压，同时具备良好的抗腐蚀性能，可适配矿物液压油、水乙二醇、乳化液等多种工业常用流体介质。

　　设计思路上，建模过程完全遵循实物的装配层级拆分，将壳体、涡轮叶轮、轴承组件、信号拾取模块、接线端口分别做了独立的零件建模，每个零件的配合公差都按照实际工业装配要求设定，比如涡轮叶轮与腔体内壁的间隙控制在0.3-0.5mm，既保证叶轮转动无卡滞，又能减少流体从间隙旁通带来的测量误差；上部的三个传感模块采用快插式安装结构，与主体壳体之间通过密封槽内置O型圈实现静密封，建模时还原了密封槽的标准尺寸，方便设计人员直接调用做密封选型参考。

　　在实际工程应用中，这类涡轮流量计常被用在液压试验台的主油路流量监测、工程机械液压系统的工作流量采集、风电齿轮箱润滑系统的流量监控等场景，选型时除了匹配管路通径，还需要根据被测流体的粘度、工作温度、工作压力范围调整适配的轴承与密封材质，本次三维模型完整还原了产品的外部安装尺寸、接口位置、部件突出高度，设计人员在做整机管路布局时，可以直接将模型导入装配环境，检查流量计与周边管路、阀块、机架的安装间隙，避免实际装配时出现干涉问题；同时模型的流道部分做了完整的内腔还原，也可用于后续的流场仿真分析，校核不同流量下的压损与叶轮受力情况。

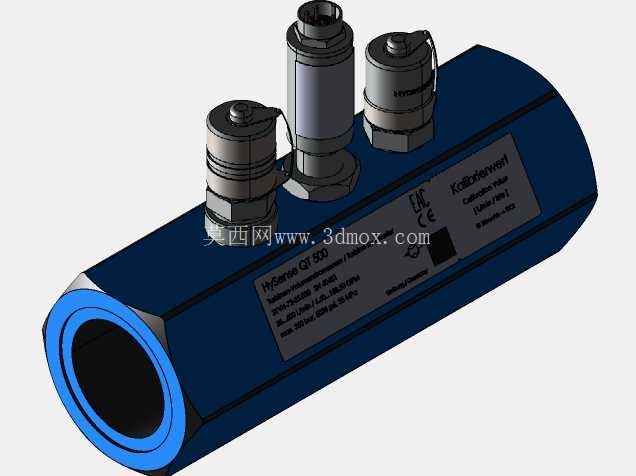

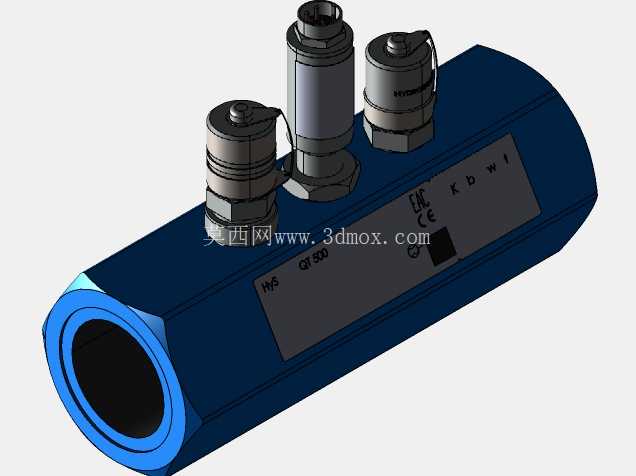

　　外形细节上，主体壳体的侧面预留了产品标识铭牌的安装位，建模时还原了铭牌的凹槽尺寸，方便后续做标识设计；接线端口采用标准工业连接器接口，位置设置在传感模块的顶部，接线时线缆可垂直向上引出，避免管路渗漏的流体顺着线缆流入接口内部，这种细节设计在三维建模时都做了准确还原，能够帮助设计人员在布线阶段提前规划线缆走向，预留足够的线缆弯曲半径。不同于普通的示意性模型，该结构模型的每个配合面都按照实际加工要求做了倒角、退刀槽等工艺结构还原，比如主体流道的两端内孔做了15度的导入倒角，方便管路接头装配时导向，不会割伤密封件；传感模块与壳体连接的螺纹孔做了足够的螺纹深度，保证连接强度满足耐压要求，这些细节都能为后续的加工出图、装配工艺制定提供直接的参考依据。
