贝萨雷斯TDZ叶片泵结构三维建模

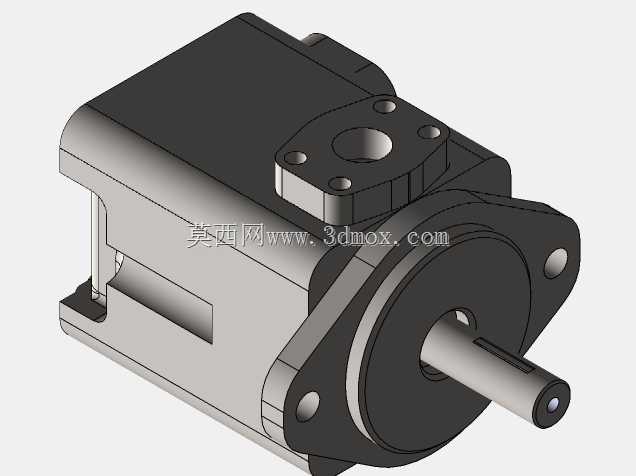

　　在液压传动系统的布局选型中，叶片泵凭借运转平稳、流量脉动小、噪声低的特性，常被应用在机床液压回路、工程机械供油单元、塑机动力系统等对运行平稳性有较高要求的场景中，这款贝萨雷斯TDZ叶片泵的三维结构建模，完整还原了实物的装配关系与外形边界，可直接用于液压站布局干涉校验、设备总装配套的虚拟装配环节。从结构设计逻辑来看，该泵采用壳体一体化的铸造型腔结构，主体外壳分为进出油侧的法兰安装段与泵芯容纳腔段，输出轴端采用标准的法兰安装止口设计，轴伸端预留了平键安装位，可直接匹配联轴器或带轮的传动连接需求，安装法兰上的通孔位置、止口直径尺寸均参照实物测绘还原，能直接对接标准的泵座安装孔位，避免选型阶段出现安装尺寸不匹配的问题。

　　泵体上部的进出油口采用菱形法兰布局，四个安装螺孔的位置度、油口通径尺寸都做了精准还原，设计人员在做管路布局时，可以直接调用该模型匹配管接头、液压阀块的安装位置，提前排查管路弯折半径不足、阀块与泵体干涉的问题。内部结构层面，该模型还原了叶片泵的转子、叶片、定子环、配流盘的相对位置关系，虽然是示意级建模，但各部件的装配间隙、相对运动关系都做了对应约束，可用于液压原理教学、泵类结构认知的演示场景，也能作为同类型叶片泵改型设计的基础参考框架。从实际应用的角度出发，这类中压叶片泵的额定工作压力覆盖常规液压系统的常用压力区间，输出轴的径向承载能力、泵体的安装重心位置都在模型中有所体现，做设备整体布局时，

　　可以直接参考模型的重心位置设计泵架的支撑结构，避免运行过程中出现振动过大的问题。建模过程中对泵体表面的安装凸台、定位销孔、油堵位置都做了细节还原，没有做过度简化处理，能满足不同场景下的模型使用需求，不管是做设备的外观渲染展示，还是做液压系统的三维布管校验，都能提供准确的外形参考。
