两级液压阀组Cetop5集成油路块

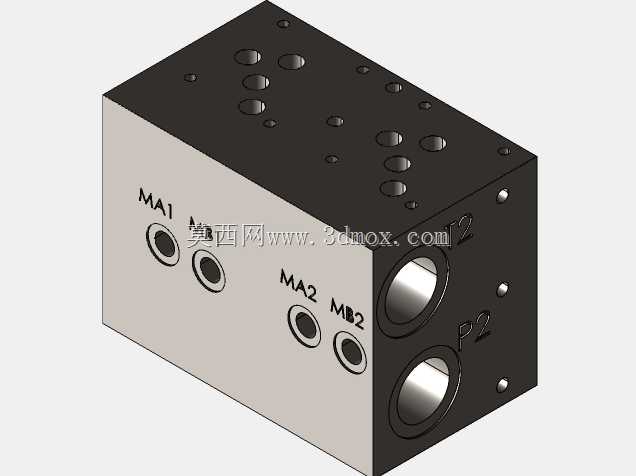

　　在液压系统集成设计环节，油路集成块的设计直接决定了整套阀组的安装紧凑度、管路压损与后期维护便捷性，这款基于Cetop5规格设计的两级集成块，主要面向中小型液压站、机床液压夹紧回路、小型工程机械执行机构控制场景使用，替代传统分散式阀件的管路连接方案，减少外接管路接头数量，从根源上降低管路泄漏风险。设计过程中参考了成熟的力士乐系列歧管块布局逻辑，将两级液压阀的通油孔道直接集成在块体内部，顶面预留标准Cetop5阀件安装螺孔与定位销孔，可直接匹配对应通径的电磁换向阀、压力阀等标准元件，无需额外加工过渡连接板。块体侧面设置MA1、MA2、MB2等工作油口，以及P2等压力油口，油口采用标准内螺纹加工，可直接对接硬管或软管接头，

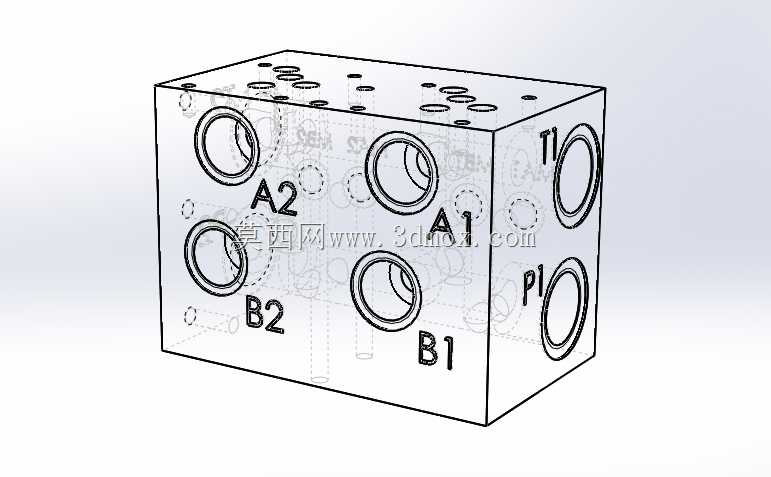

　　两个大口径通油孔对应主压力油路与回油通路，孔径匹配对应通径阀件的额定流量，避免通流截面突变造成的局部压损与油液发热。安装边界方面，块体采用长方体规整结构，六个安装面均做平面度处理，底面可直接固定在液压站阀组安装面板或设备基座上，安装孔位布局避开内部通油孔道，保证钻孔加工时不会出现孔道击穿问题。设计时对内部孔道的交叉位置做了工艺孔封堵设计，所有工艺孔采用标准螺塞密封，避免运行过程中出现内泄。孔道布局时充分考虑了加工工艺性，所有深孔加工的长径比控制在合理范围内，避免加工过程中出现钻头偏斜导致的孔道壁厚不均问题，同时保证各孔道之间的最小壁厚满足系统额定工作压力下的强度要求，避免受压变形或开裂。这类集成块在实际使用中，

　　可大幅缩减阀组的整体安装空间，相比管式连接的阀组，占用空间可缩减60%以上，同时减少了管路接头的数量，降低了装配工作量，后期维护时仅需拆卸对应阀件即可，无需拆解大量外接管路。油口标识采用激光蚀刻方式标注在块体表面，清晰对应各油口功能，避免装配时出现管路接反的问题，表面发黑处理可提升块体的防锈能力，适应工业车间的复杂使用环境。
