船舶动力推进用三叶螺旋桨结构设计

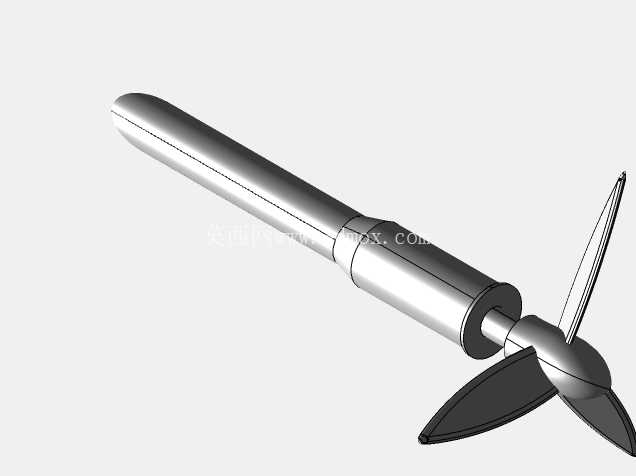

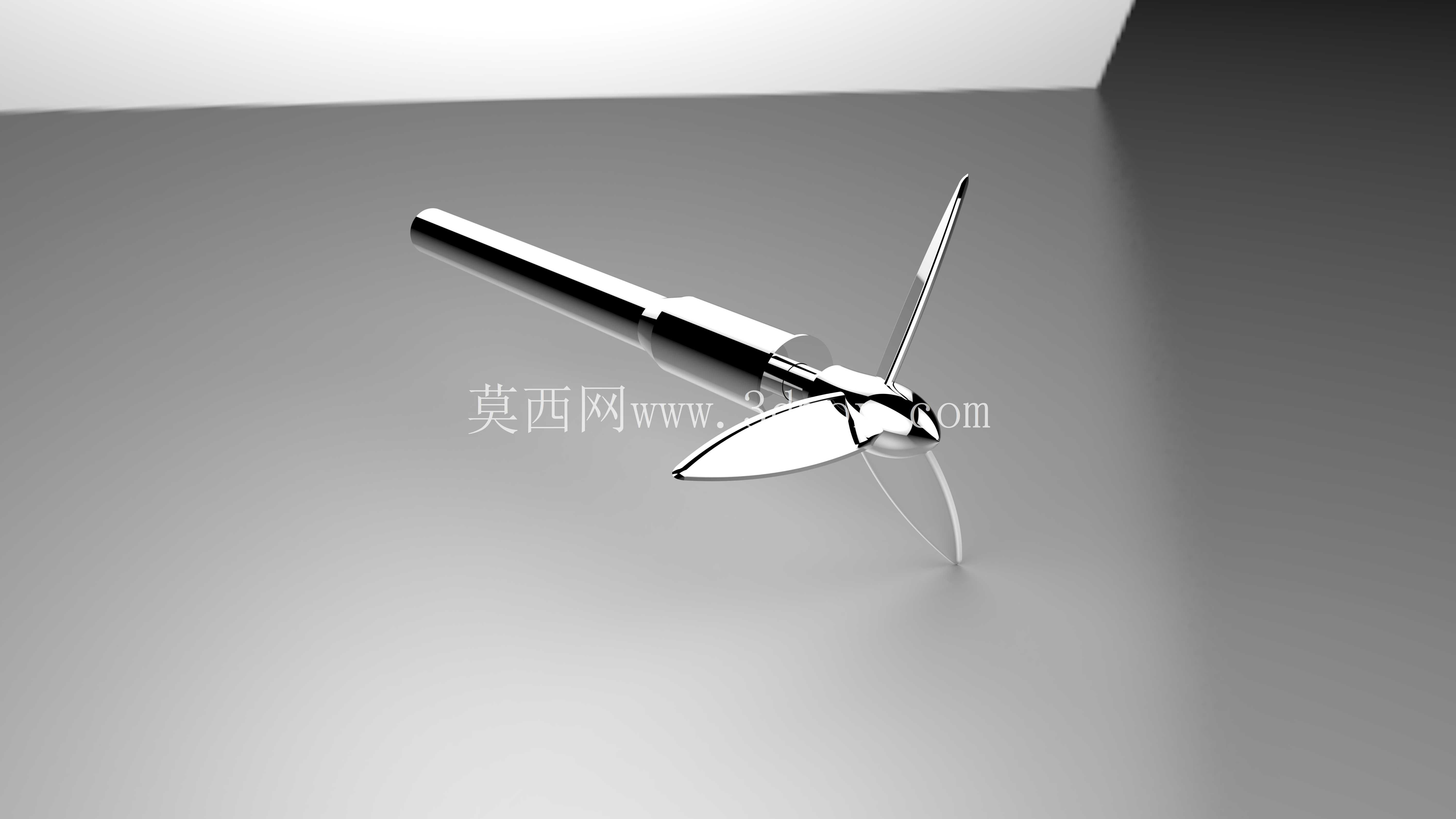

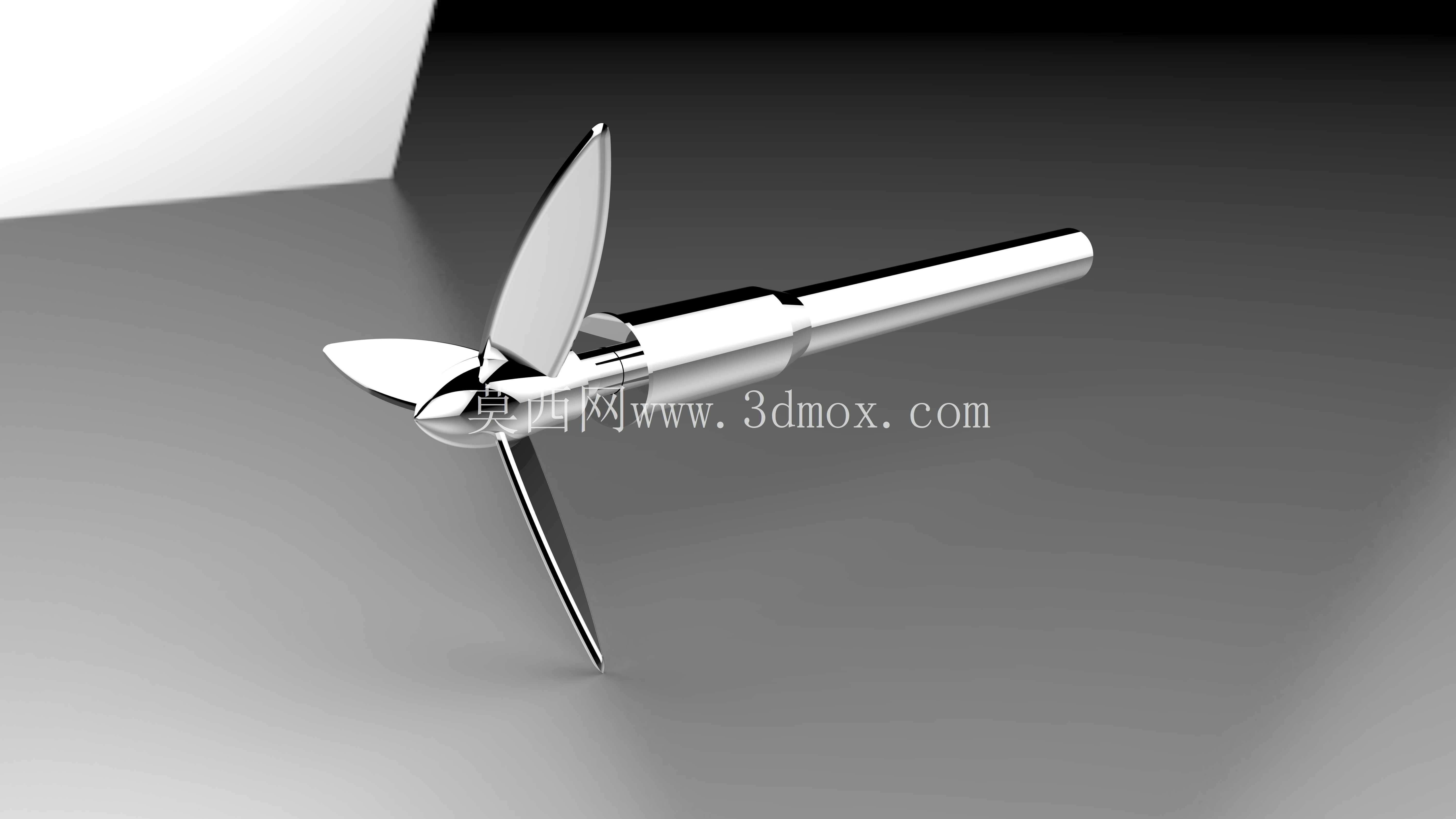

　　在中小型内河作业船、休闲游艇以及无人监测船的动力系统选型中，螺旋桨作为直接将发动机轴功率转化为船体推进力的核心部件，其结构设计合理性直接决定了航行效率、振动水平与燃油消耗表现。这款三叶结构的船用螺旋桨，采用整体式桨毂与桨叶一体化成型思路，配套的传动轴段设置了多级阶梯轴结构，分别对应轴系密封件安装位、轴承支撑位以及与动力输出端的连接定位段，安装时可直接与船尾轴管内的支撑轴承配合，无需额外加工转接衬套，能有效缩短轴系装配的配做周期。从实际应用场景来看，这类螺旋桨适配吃水深度0.8-1.5米的小型船舶，桨叶的叶梢与船体外壳、舵叶之间预留了足够的安全间隙，可避免航行中杂物缠绕或者大角度转向时桨叶剐蹭船体结构的问题。

　　设计过程中，桨叶的剖面采用了从叶根到叶梢逐渐减薄的翼型结构，叶根位置做了大圆角过渡处理，能分散螺旋桨高速旋转时的应力集中点，降低长期交变载荷下桨叶根部出现疲劳裂纹的风险；桨叶的导边与随边做了不同的倒角处理，导边圆润过渡可减少入水时的空泡产生概率，随边收薄能优化水流脱离桨叶的流态，降低尾部紊流带来的能量损耗。桨毂部分采用了流线型的纺锤结构，前端做了锥形导流入水设计，可减少桨毂自身旋转时带来的迎水阻力，后端的轴段长度经过匹配计算，既保证了与联轴器的配合接触长度满足扭矩传递要求，又不会因为轴段过长增加轴系的悬臂载荷，影响支撑轴承的使用寿命。

　　在安装边界上，这款螺旋桨的轴段直径匹配常规小型船用齿轮箱的输出轴尺寸，键槽位置采用标准平键连接结构，装配时只需将桨叶推入轴段到位后，通过轴端的锁紧螺母固定即可完成安装，无需定制特殊的连接紧固件。实际航行工况下，三叶结构相比两叶桨，旋转时的动平衡表现更优，在中低转速区间就能输出足够的推进推力，适合内河航道中频繁变速、变向的航行需求，同时桨叶的盘面比经过优化，在浅水区域航行时，不容易被水底的水草、漂浮杂物缠绕，即使有杂物挂附，也能通过正倒车的水流冲击实现自清理，减少停航清理的频次。

　　从结构建模的角度来看，这款螺旋桨的曲面构建采用了叶切面坐标点拟合的方式，每个叶切面的螺距角从叶根到叶梢按照线性规律变化，保证桨叶旋转时每个位置的水流攻角都处于高效区间，避免局部攻角过大产生水流分离导致推力损失；桨叶表面的曲面曲率连续过渡，没有明显的折角，既可以降低铸造时的成型难度，也能减少后续抛光打磨的加工量，适合采用铸造工艺批量生产。轴段上的退刀槽、密封槽位置都按照机械设计标准设置了对应的圆角与倒角，避免加工时出现应力集中，同时密封槽的尺寸适配常规的船用橡胶密封圈，能有效阻止船外水顺着轴段渗入轴管内部，保护轴承与齿轮箱内部构件不受水体侵蚀。在实船匹配时，可根据船体的排水量、设计航速以及发动机的额定转速区间，对桨叶的直径、螺距做小幅参数调整，而整体的连接结构、安装尺寸保持通用化设计，不需要改动船体尾部的轴系结构就能完成适配替换，大幅降低船舶运维时的配件更换成本。
