船用甲板直臂回转起重吊机结构

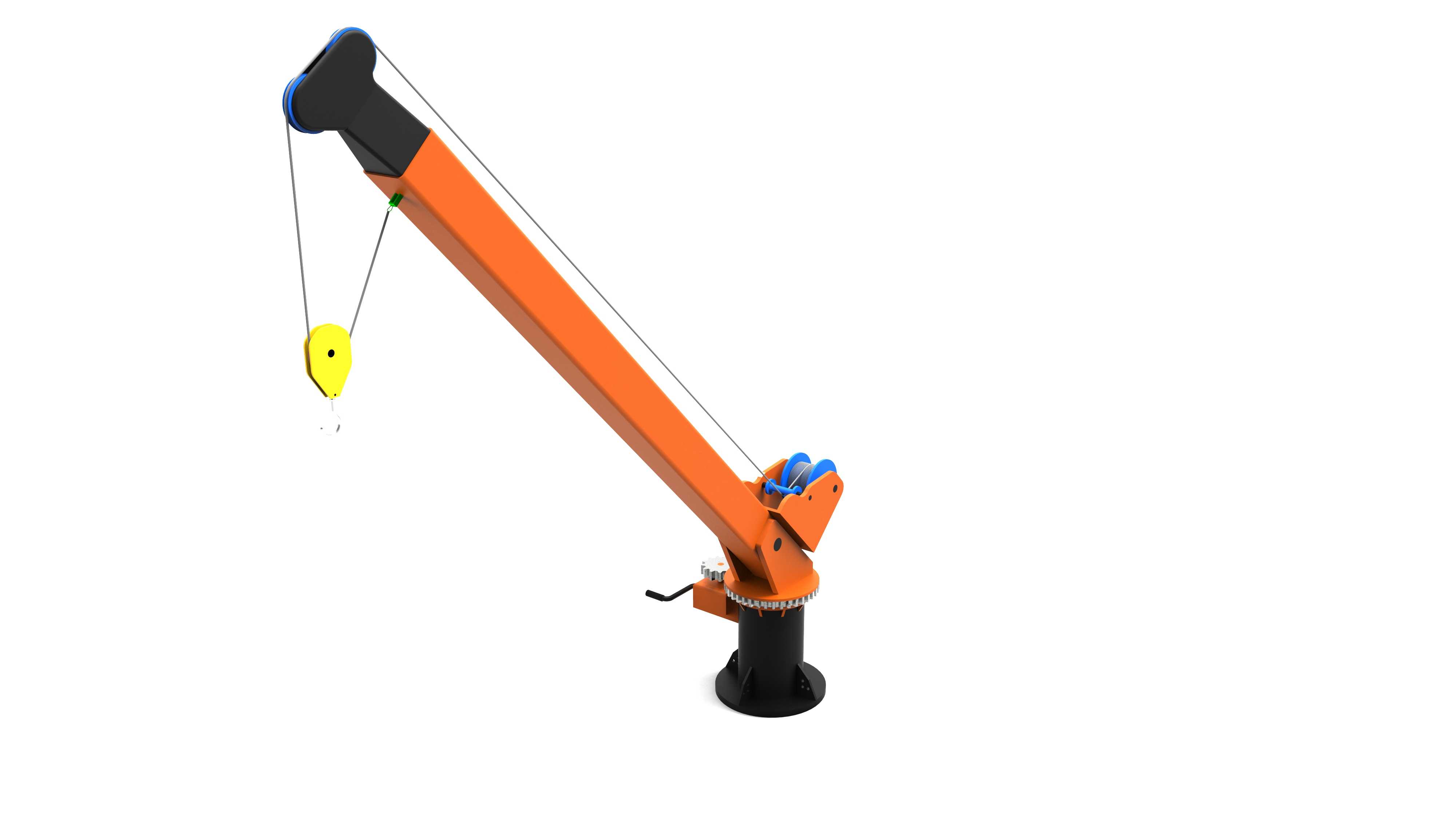

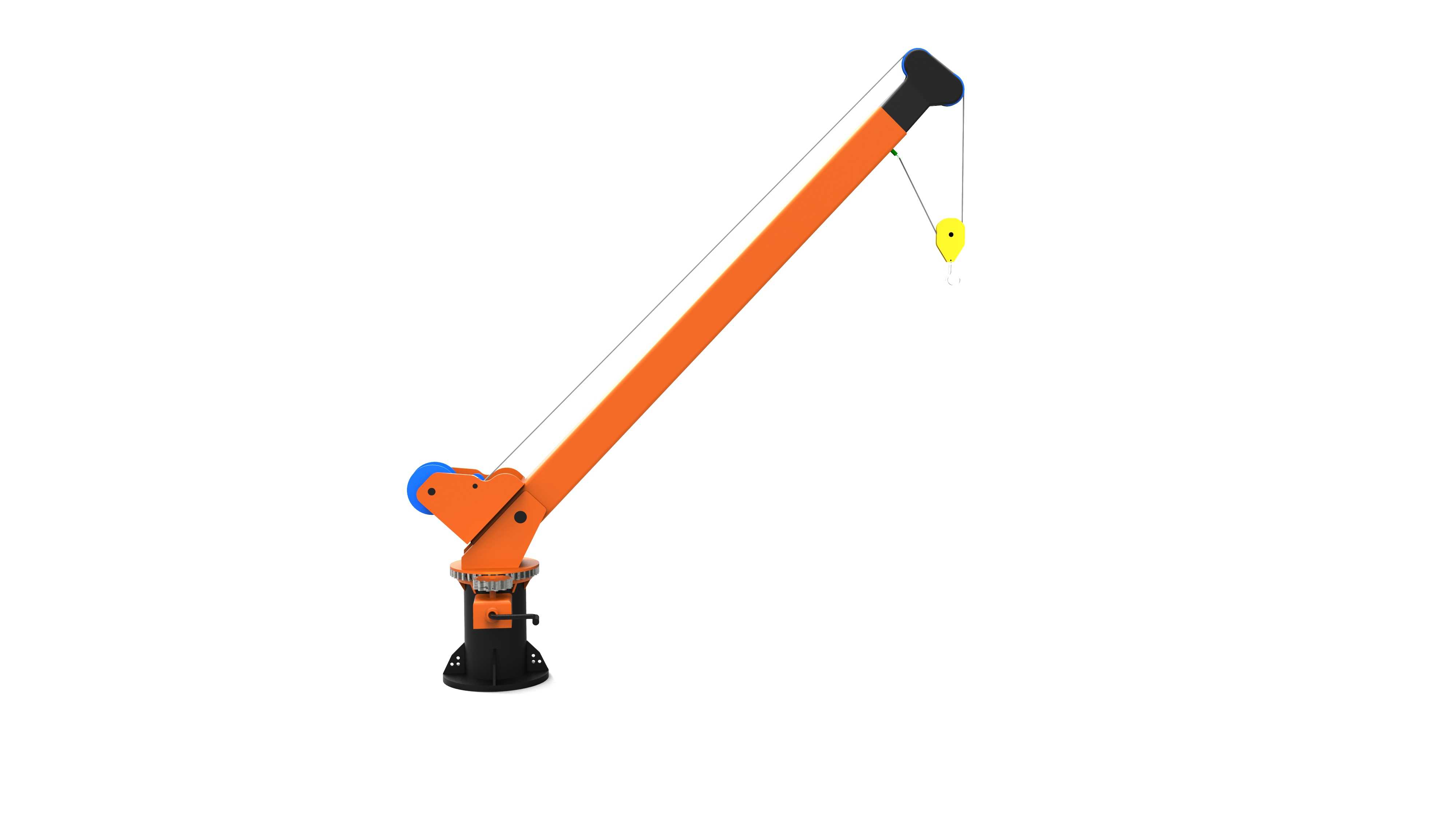

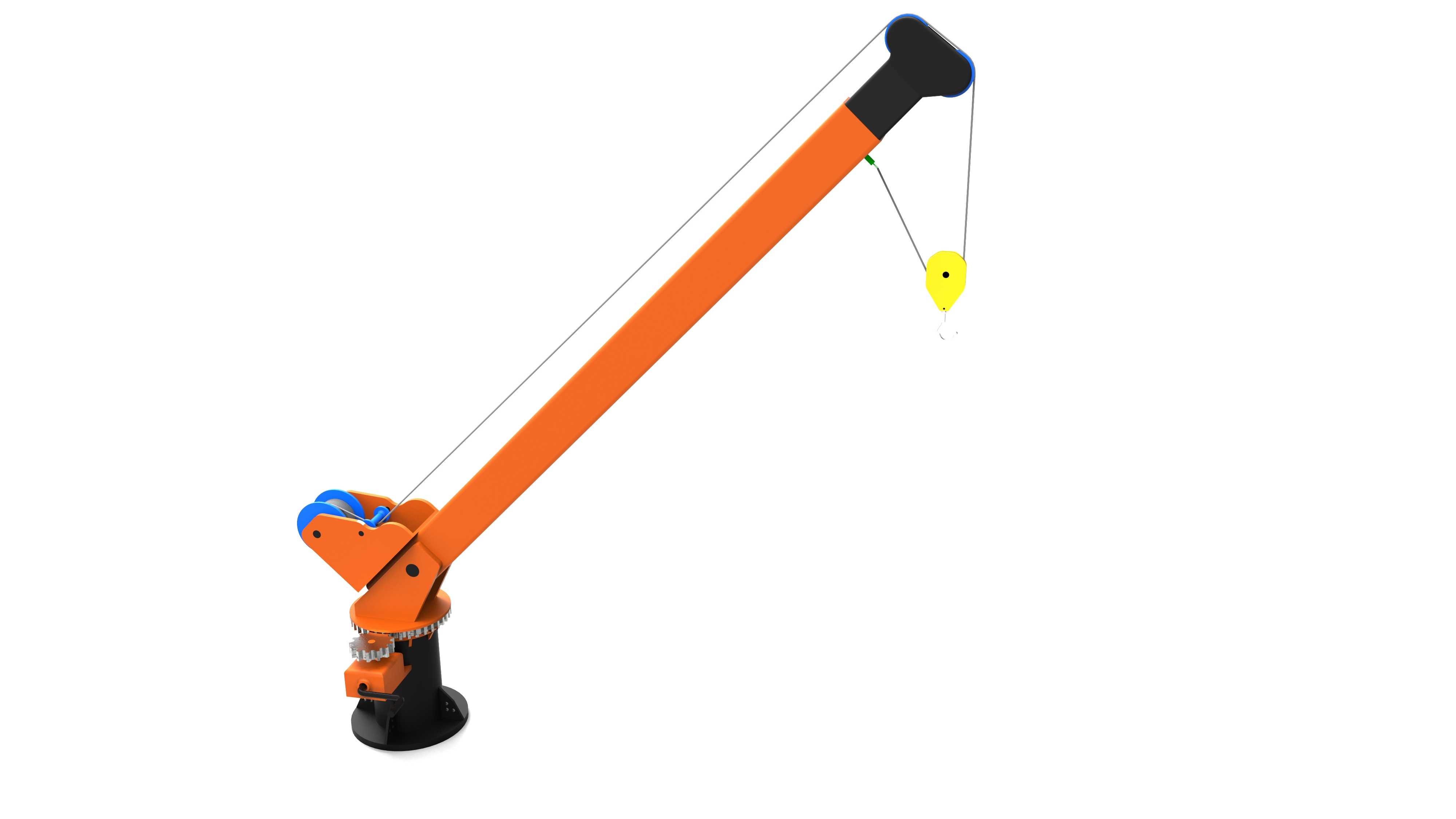

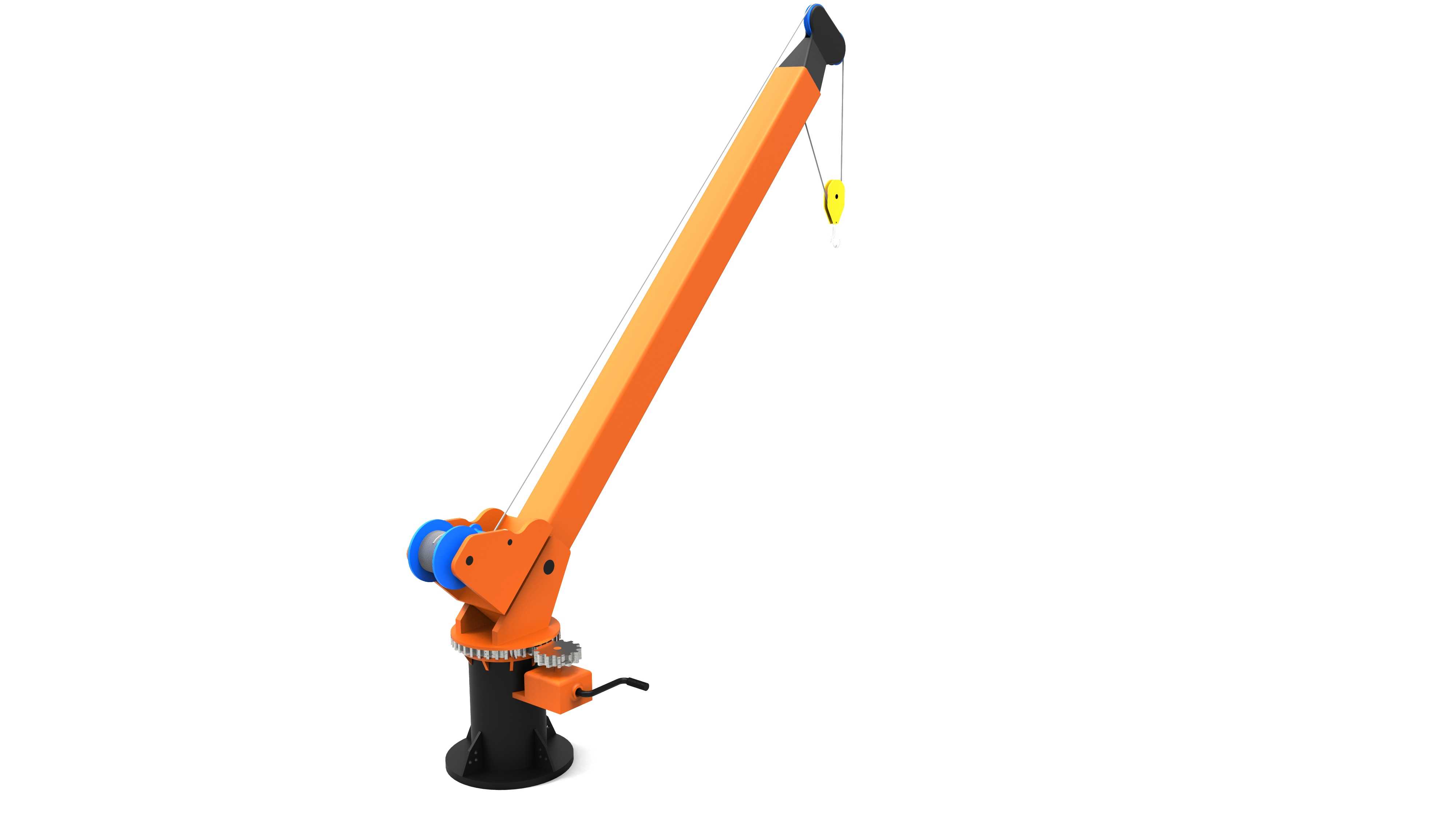

　　这类直臂回转吊机常见于内河驳船、近海作业筏体、小型工程船舶的甲板作业场景，核心用途是完成甲板区域的货物周转、作业机具吊运、水上作业物料的吊装转移，也可配合完成水上施工的小型构件吊装作业，适配无大型岸基起重设备的水上作业场景，解决狭小作业面的重物移位需求。从结构设计来看，该吊机采用立柱式固定安装结构，底部为法兰连接基座，安装时需在甲板预设对应螺栓孔位的加强安装面，基座下方需匹配甲板结构做加强筋补强，避免吊装作业时应力集中破坏船体结构；基座上方集成回转支承结构，通过手摇驱动齿轮副实现吊臂的360度水平回转，手动驱动的设计适配无持续外接动力的小型作业筏体，降低设备的动力配套要求，也减少了电控系统带来的水上维护难题。

　　吊臂采用变截面箱型直臂结构，从根部到臂头逐步收窄，在保证臂架抗弯强度的同时控制臂体自重，臂架根部铰接在回转立柱的铰点座上，变幅动作通过臂架下方的蜗轮蜗杆调节机构实现，可根据吊装作业的幅度需求调整臂架仰角，臂架变幅机构带自锁特性，调整到位后可自动锁止位置，避免作业中臂架自行回落引发安全风险。臂头位置设置定滑轮组，配套吊钩与钢丝绳传动结构，钢丝绳沿臂架内侧走线，连接到回转立柱侧方的手摇绞盘机构，通过摇动手柄实现吊钩的升降动作，绞盘自带棘轮止逆结构，起升过程中可随时锁止吊钩位置，防止重物下坠。从安装边界来看，该吊机整体占地尺寸较小，基座安装直径控制在小型甲板可容纳的范围，臂架全俯状态下的最低高度适配船舶过桥、靠岸时的净空要求，

　　全伸臂状态下的作业幅度可覆盖船舷外侧一定范围的作业区域，满足从水面起吊渔网、作业工具、补给物资的需求。设计过程中重点考虑了水上作业的防腐需求，所有外露结构件均做了防腐涂层处理，铰接点、齿轮副位置预留了润滑注油通道，可定期加注润滑脂降低水汽带来的锈蚀磨损；回转支承的密封结构做了防水设计，避免江水、海水溅入导致回转卡滞。整体结构没有复杂的电控、液压元件，全部采用机械传动实现所有动作，故障率低，维护难度小，非常适配小型水上作业载体的使用场景，操作人员经过简单培训即可掌握操作方法，可在无外接电源的环境下独立完成小吨位重物的吊装作业，作业时需注意根据臂架仰角控制额定起重量，避免超载引发臂架变形或结构失稳。
