紧凑型船用车载电动回收绞车结构设计

这款回收绞车主要面向船舶甲板作业、车载特种作业配套场景设计，可承担轻型载荷的绳索收放、物件牵引回收、辅助就位等作业任务，在船舶靠泊辅助、水上作业装备回收、车载救援装备拖拽、小型工程物件吊装就位等场景中都能发挥稳定作用，适配潮湿、多盐雾、户外颠簸的复杂作业环境，兼顾固定安装与临时挂载的使用需求。

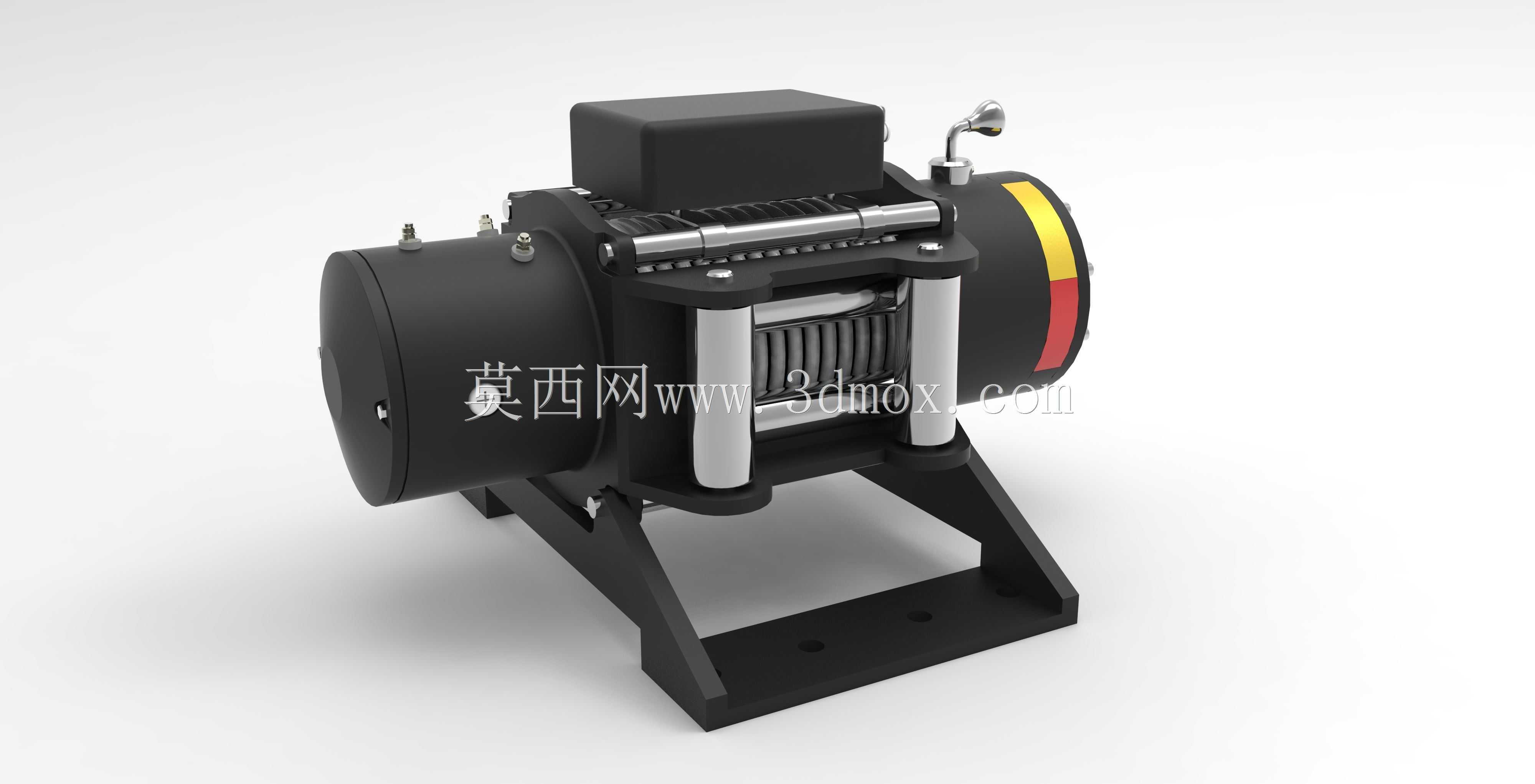

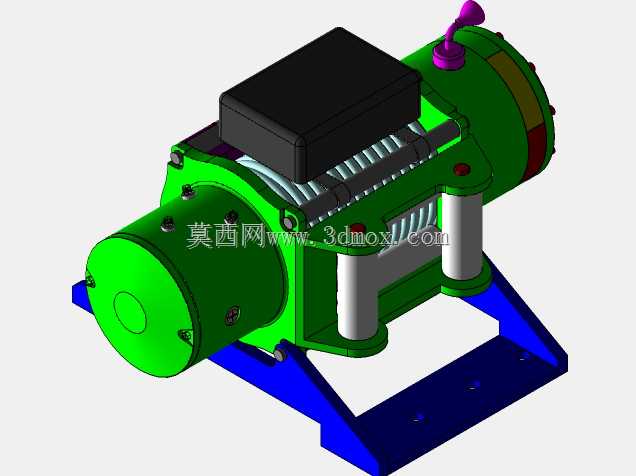

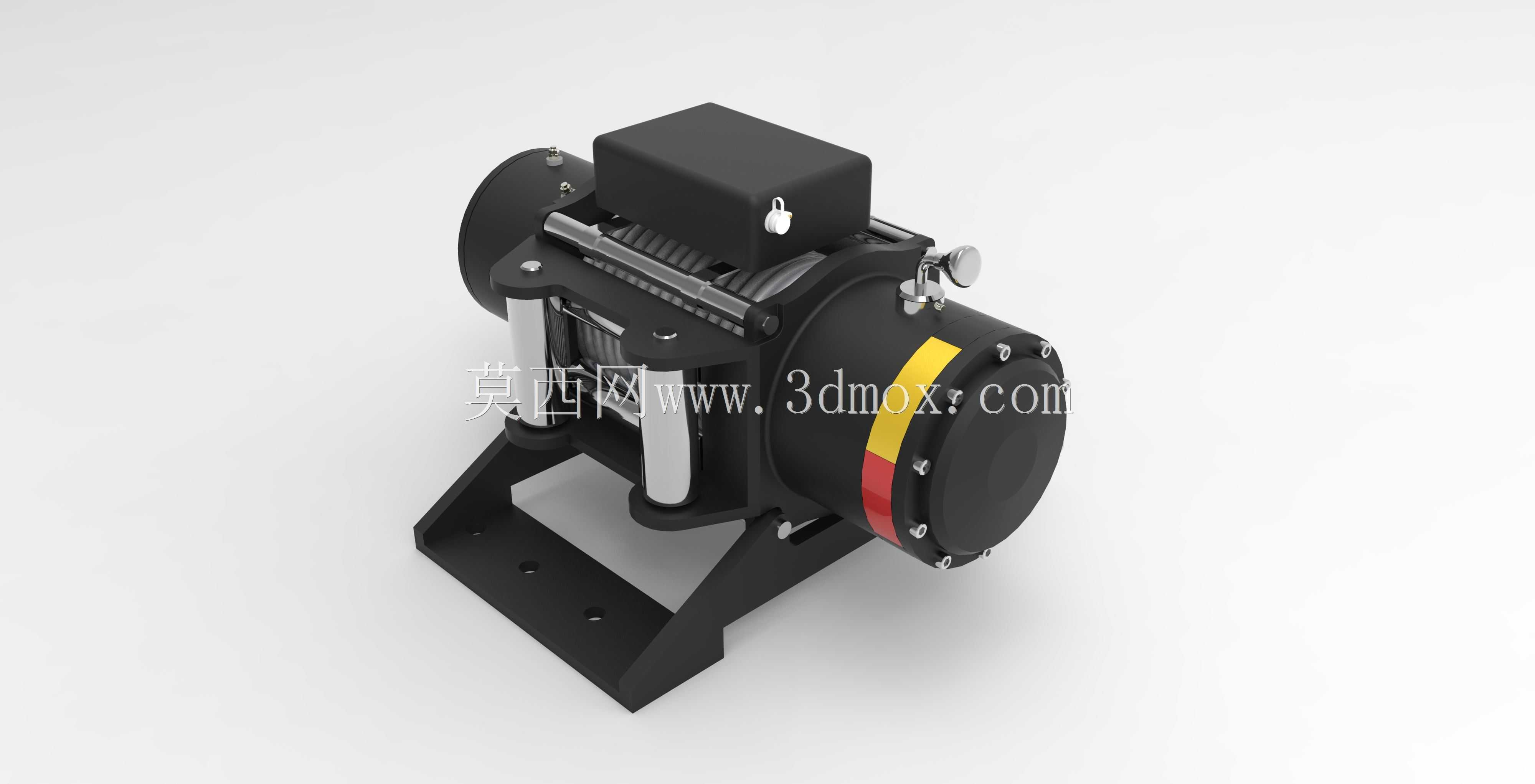

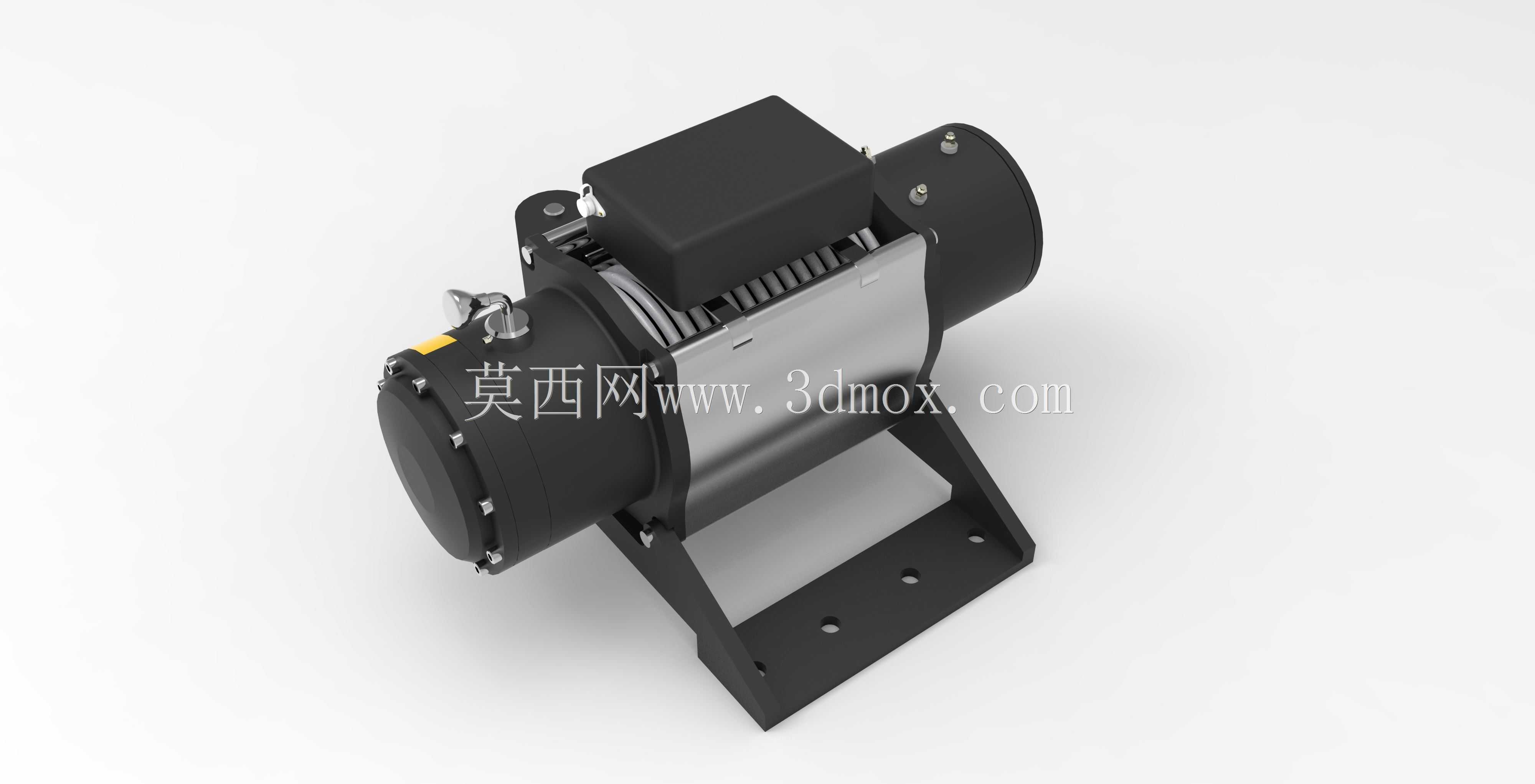

设备整体采用卧式一体化布局，核心收放卷筒居中布置，两侧设置圆形防护端盖，其中一侧端盖预留黄红警示标识区，可直观提示卷筒剩余容绳量区间，避免绳索过放或过卷引发作业风险。卷筒上方集成排绳导向组件，搭配金属压绳结构，可在收绳过程中自动引导绳索整齐排布在卷筒表面，避免绳索乱绳、咬绳、叠压问题，延长绳索使用寿命，降低作业故障概率。卷筒侧方设置小巧的操作拨杆，可实现离合切换、手动微调等操作，方便作业人员在近距离操作时快速调整绳索状态，应对突发工况。

动力与控制模块集成在卷筒上方的方形防护壳体内，将驱动部件、控制元件做封闭防护处理，减少户外水汽、粉尘对内部元件的侵蚀，降低日常维护频次。设备底部采用一体式倾斜支架结构，支架预留标准化安装孔位，可直接通过螺栓固定在船舶甲板、车载设备平台或作业基座上，安装接触面做了防滑加强处理，可承受牵引作业时的反向拉力与振动冲击，避免作业过程中设备移位。

设计过程中优先考虑作业的可靠性与操作便捷性，整体结构做了紧凑化处理，在保证足够容绳量与牵引扭矩的前提下，尽可能压缩设备的横向与纵向占用空间，适配狭小安装空间的使用需求。支架的倾斜角度经过反复校核，可让卷筒出绳方向匹配多数常规作业的牵引角度，减少绳索与导向部件的摩擦损耗。所有外露金属部件都做了防腐耐磨处理，紧固件采用标准通用规格，方便后期更换维护。设备的安装边界充分考虑了常规配套平台的尺寸限制，底部安装孔位间距适配行业通用的安装基座标准，无需额外定制转接件即可完成安装固定，可快速替换同类型老旧绞车设备，降低配套改造成本。作业过程中，设备运行平稳，收放绳速度均匀，可配合不同直径的合成纤维绳或细钢丝绳使用，满足不同场景下的回收牵引需求。
