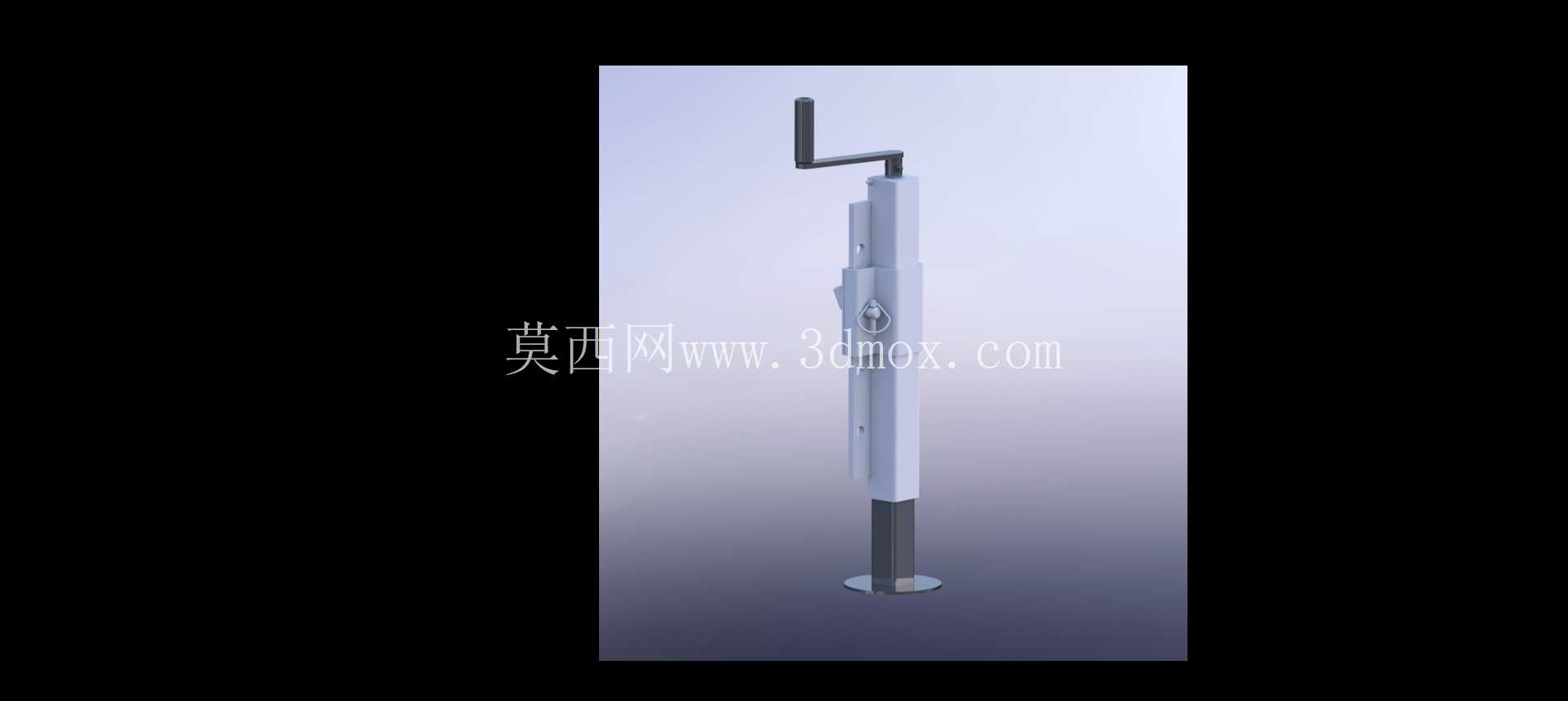

1500公斤级手摇可调顶升支撑装置

在中小型设备检修、轻型构件临时顶升、工装夹具位姿微调这类作业场景里，大吨位液压千斤顶往往存在行程冗余、操作空间要求高的问题，而这款额定承重1500公斤的手摇可调顶升装置，刚好填补了小空间、小吨位精准顶升作业的需求空白。从实际使用场景来看，它不需要外接液压动力源，纯机械传动的结构让它可以在无电源、无液压泵站的野外检修、车间工位调整、农业机具维修场景下直接使用，侧置的摇把操作力经过内部丝杠副的减速放大，单人即可完成额定负载下的顶升操作，不需要额外搭配助力工具。

从结构设计逻辑来看，这款装置采用多级套筒式伸缩结构，外层套筒作为主要承力壳体，内壁做了导向槽设计，避免内层伸缩筒在顶升过程中出现周向转动，保证顶升过程中顶部支撑面的角度始终保持水平，不会因为负载偏载出现支撑面偏转的问题。底部采用圆形法兰式支撑底座，增大与地面或安装基面的接触面积，在1500公斤额定负载下，底座对基面的压应力控制在普通水泥地面可承受的范围内，不需要额外铺设垫板就能稳定支撑，避免作业过程中出现底座下陷的风险。顶部的支撑端做了平面处理，可直接与被支撑构件的平面接触，也可以根据实际使用需求加装V型块、橡胶垫等适配附件，满足不同接触面的支撑需求。

设计过程中完全参照实物外部测绘尺寸完成建模，所有外形尺寸、安装边界都与实物保持一致：收缩状态下整体高度适配低矮空间的作业需求，完全伸出后达到额定最大行程，摇把的转动半径经过优化，操作时不会与外层套筒发生干涉，摇把与套筒的连接位置设置在套筒中上部，操作人员站立状态下即可完成摇转操作，不需要弯腰或者俯身，降低长时间操作的疲劳感。内部的传动丝杠采用梯形螺纹设计，具备自锁特性，当顶升作业到达指定高度后，即使撤去摇把的操作力，装置也能自动锁止在当前高度，不会因为负载作用出现自动回落的问题，不需要额外加装锁止销或者安全卡箍，简化了作业操作流程，也提升了作业过程的安全性。

从安装边界来看，这款装置的底座直径、套筒外径都控制在较小的尺寸范围内，可以直接嵌入到设备机架的预留安装孔内，作为设备的可调支撑脚使用，也可以成对布置在轻型工装平台的底部，用来调整平台的水平度，在农业机械的维修场景中，还可以用来支撑抬起的农机机架，方便对底盘部件进行检修作业。不同于液压类顶升设备存在密封件老化、液压油泄漏的问题，纯机械结构的设计让它的维护成本极低，只需要定期在丝杠螺纹部位涂抹润滑脂，就能保证长时间的顺畅操作，适合在多粉尘、潮湿的复杂工况下使用，不会因为环境杂质进入液压系统导致设备故障。

建模过程中对所有配合面的尺寸公差都做了对应还原，套筒之间的配合间隙控制在合理范围内，既保证伸缩过程顺畅无卡滞，又不会因为间隙过大出现顶升过程中的晃动问题，摇把与输入轴的连接采用方孔配合，传递扭矩时不会出现打滑，摇把末端做了防滑处理，即使手上沾有油污也能稳定握持。整体结构没有复杂的异形零件，所有零部件都可以采用常规的机加工工艺完成制作，加工成本低，后期替换配件也十分方便，对于需要小批量制作这类顶升工具的车间或者维修站点来说，这套三维模型可以直接作为加工参考，不需要再进行额外的测绘工作，能大幅缩短工装制作的周期。
