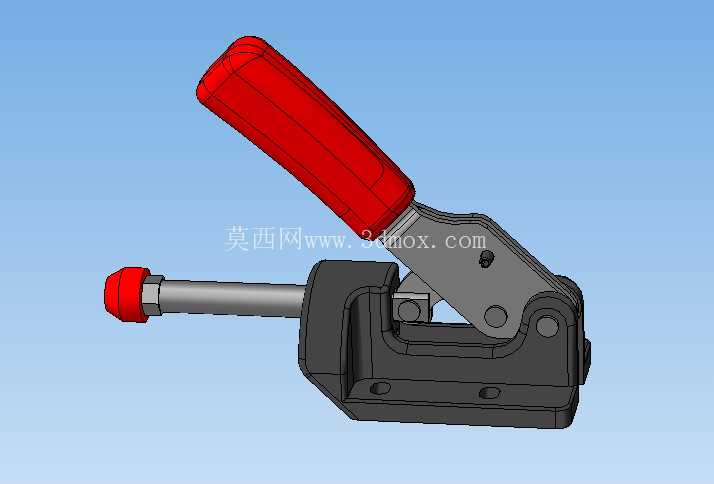

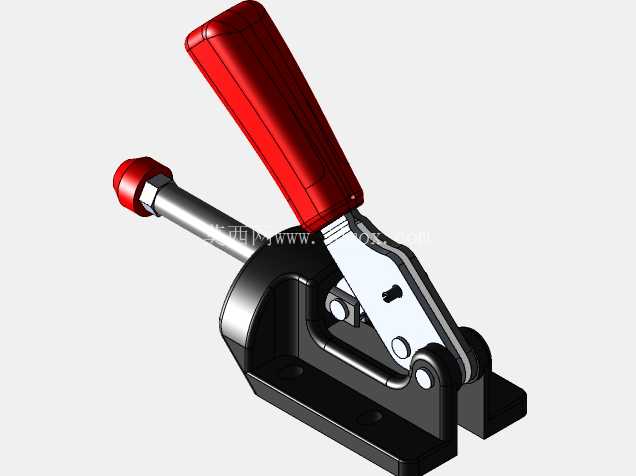

加强型横向压紧杠杆式工装夹具

在工装夹具的选型与设计环节，横向压紧类的快速夹钳一直是工位治具里的高频使用部件，这款加强型结构的横向杠杆夹，针对常规款夹钳在大负载压紧工况下易出现的基座形变、压杆偏移、锁止失效等问题做了针对性的结构优化，在焊接工装、零部件装配工位、检具定位、小型工件铣削夹持等场景里都有很高的适配性。

从实际使用场景来看，这类横向杠杆夹区别于垂直下压式夹钳的核心点，在于其压紧执行方向为水平轴向输出，不会在工件上方形成操作空间遮挡，尤其适合需要从工件侧方完成压紧固定、上方预留操作空间用于焊接走线、装配拧件、检测探头走位的工位。比如在钣金件拼接焊接工位，常规垂直夹钳的压臂会遮挡焊枪行进路径，而这款横向夹的压杆沿水平方向伸出，压头接触工件侧边后完成锁止，工件上方完全开放，焊枪可以无阻碍完成整条焊缝的连续作业，不需要中途松夹调整位置。在小型压铸件的水口冲切工位，这类夹钳可以配合冲切模具的定位槽，从侧方顶住工件基准面，抵消冲头下行带来的侧向冲击力，避免工件移位导致的冲切尺寸偏差。

从功能特性上看，这款夹钳采用了复合杠杆增力结构，手柄端的操作力通过两组铰接销轴的力矩传递，最终在压杆端形成数倍于输入力的压紧输出，操作人员只需要施加很小的扳动力，就能让压头产生足够的压紧力锁止工件，同时锁止状态下具备自锁特性，即便工件受到加工过程中的振动、冲击力影响，夹钳也不会意外松脱。压杆端部配置了可调式红色橡胶压头，压头可以根据工件的被压面位置旋转调整伸出长度，适配不同厚度、不同定位基准的工件装夹需求，橡胶材质的压头接触工件表面时不会产生压痕，也能避免刚性接触带来的工件表面划伤，对于表面质量要求高的阳极氧化件、喷涂件、抛光件装夹非常友好。手柄部分包覆了红色防滑绝缘套，长时间操作时不会磨手，在焊接工位使用时也能隔绝一定的焊渣飞溅温度，避免操作人员被烫伤。

从设计思路层面拆解，这款夹钳的基座做了加厚加强处理，区别于常规薄钢板冲压成型的夹钳基座，这款的基座采用了整体式的高强度结构，底部预留了两个沉头安装孔，可以通过内六角螺栓直接固定在工装板、T型槽工作台或者治具基板上，安装后基座的抗形变能力更强，在大负载压紧时不会出现基座翘曲、铰接点错位的问题。铰接位置的销轴都做了热处理加硬处理，表面粗糙度控制在合理区间，长时间反复扳动使用也不会出现销轴磨损、间隙过大导致的压杆晃动问题，夹钳的开合动作顺滑无卡滞，压杆的直线度经过校准，伸出过程中不会出现径向偏移，保证压头每次都能精准接触到工件的预设压紧位置。夹钳的锁止临界点做了优化设计，当手柄扳动到锁止位置时会有清晰的到位触感，操作人员不需要额外确认锁止状态，就能判断夹钳已经完成锁紧，提升工位操作的效率。

关于安装边界与尺寸适配，这款夹钳的整体结构非常紧凑，基座的安装孔距经过标准化设计，可以直接替换同规格的常规横向夹钳，不需要重新在工装板上打孔调整位置，降低现有工位的改造成本。压杆的有效行程覆盖了常规工装装夹的间隙补偿需求，当工件存在一定的尺寸公差波动时，不需要频繁调整压头位置，就能完成可靠压紧。安装时需要注意基座的固定面要保持平整，避免安装面倾斜导致压杆受力方向偏移，加速铰接部位的磨损；压头接触工件的位置尽量设置在工件刚性较好的部位，避免压紧力导致薄壁工件产生形变。在日常维护层面，只需要定期在铰接销轴位置滴注少量润滑油，清除附着在压杆和基座缝隙里的加工碎屑、焊渣，就能保证夹钳长期稳定工作，不需要复杂的保养流程。

在非标自动化设备的上下料工位，这类夹钳也可以作为工件定位的辅助压紧部件，配合气缸或者电动执行机构完成工件的装夹固定，其稳定的压紧力和可靠的自锁特性，能够避免气源波动、断电等异常情况导致的工件松脱掉落，提升设备运行的安全性。在木质家具加工、电子元器件组装等需要频繁拆装工件的工位，这种快速操作的杠杆夹相比螺栓压紧、螺旋压紧的结构，能够大幅缩短工件装夹的辅助时间，提升单工位的作业效率。
