韩式可锻铸铁开体花篮螺丝拉紧构件

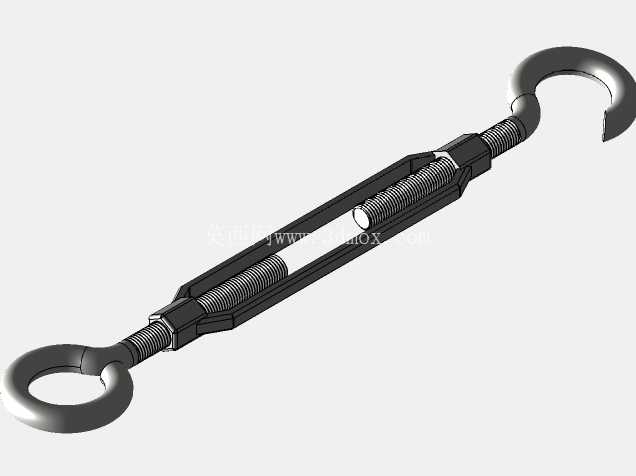

　　在起重索具、钢结构拉接、线缆张紧、舞台桁架搭建、船舶系固等工程场景中，花篮螺丝是实现张紧力调节、构件长度微调的核心受力构件，本次建模的韩式可锻铸铁开体花篮，针对常规闭式花篮调节行程受限、锈蚀后无法拆解维护的痛点做了结构优化，适配16毫米直径的连接端规格，可匹配对应公称直径的吊环、吊钩端接件，覆盖多数中小型张紧作业的载荷需求。从结构设计逻辑来看，该构件采用开式模锻的可锻铸铁本体，相比铸钢件拥有更好的韧性与抗冲击性能，本体中部的长槽结构直接暴露内部调节螺杆，一方面可以直观观察两端螺杆的啮合长度，避免调节过度导致螺纹脱扣，另一方面在户外长期使用积尘、锈蚀后，可直接对螺纹部位加注润滑脂、清理锈迹，无需拆解整个构件即可完成维护，大幅降低高空、狭窄空间内的作业难度。

　　两端的螺纹采用相反旋向设计，旋转中部本体时，两端的吊环与吊钩可同步向内收拢或向外伸出，实现张紧度的无级调节，螺纹段的长度经过匹配计算，当本体旋转至最大张开行程时，每端螺杆仍保留不少于3倍螺距的啮合长度，保证受拉状态下螺纹不会发生剪切失效；当调节至最小收拢位置时，两端螺杆端部不会发生顶死碰撞，避免本体受额外的轴向挤压力。外形与安装边界方面，该花篮本体的截面为六边形结构，适配标准扳手的夹持尺寸，现场调节时无需定制专用工具，使用常规活动扳手、梅花扳手即可完成扭力施加；两端的吊环为封闭环形结构，可直接连接卸扣、钢丝绳套环，吊钩端带防脱舌片的适配接口（本模型展示为基础钩型），可快速挂接带孔的构件耳板，安装时无需额外加工连接端，只要两端连接件的销轴直径匹配吊环、吊钩的内孔尺寸即可完成装配。

　　实际工程选型时需要注意，该类开体花篮的额定载荷与本体材质、螺杆直径直接相关，16毫米规格的产品适配的张紧作业场景，需要保证两端连接的索具破断拉力不低于花篮本体的额定载荷，避免出现索具未失效而连接构件先断裂的情况；安装调节过程中，需要保证两端螺杆的伸出长度基本一致，避免单侧啮合长度不足导致受力偏载，长期承受动载荷的场景下，需要在调节完成后在本体两端加装锁紧螺母，防止震动导致本体回转、张紧力松弛。

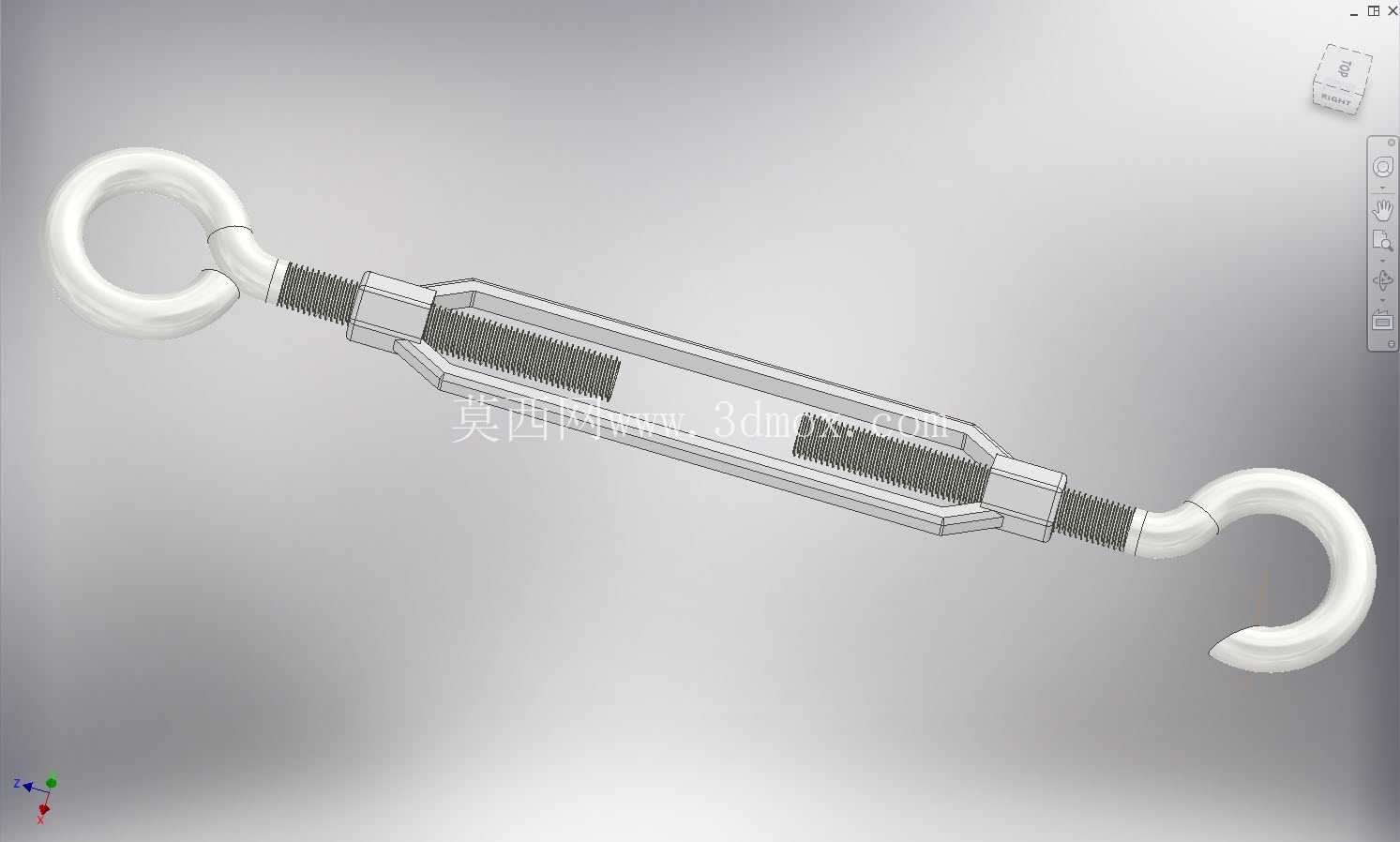

　　建模过程中对螺纹的配合间隙做了工程化简化，既保留了螺纹的受力特征，又避免了全特征螺纹导致的装配干涉问题，本体的过渡圆角、拔模斜度均按照可锻铸铁铸造工艺的要求做了还原，可直接用于铸造工艺的模具设计参考，也可用于索具受力仿真分析的装配体搭建，帮助设计人员快速完成张紧机构的方案排布，减少标准件建模的重复工作量。在户外幕墙拉索、光伏支架拉接、临时防护栏张紧等场景中，这类开体花篮相比传统的闭式花篮拥有更好的环境适应性，尤其是在沿海高盐雾、高粉尘的作业环境中，开式结构可以定期清理螺纹缝隙内的积盐、尘垢，延长构件的使用寿命，降低后期维护的更换成本。
