多规格凹坑成型组合模具组结构设计

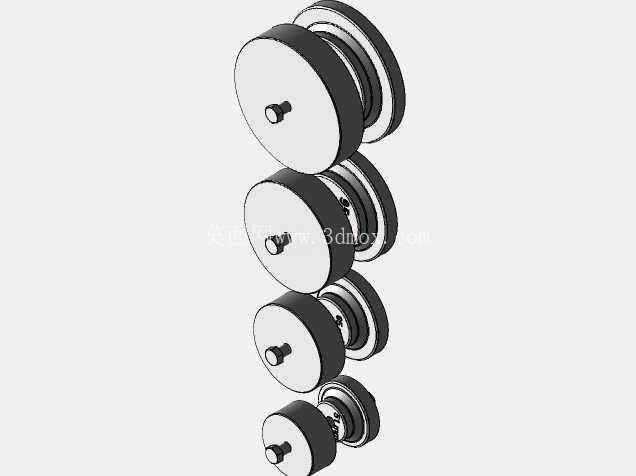

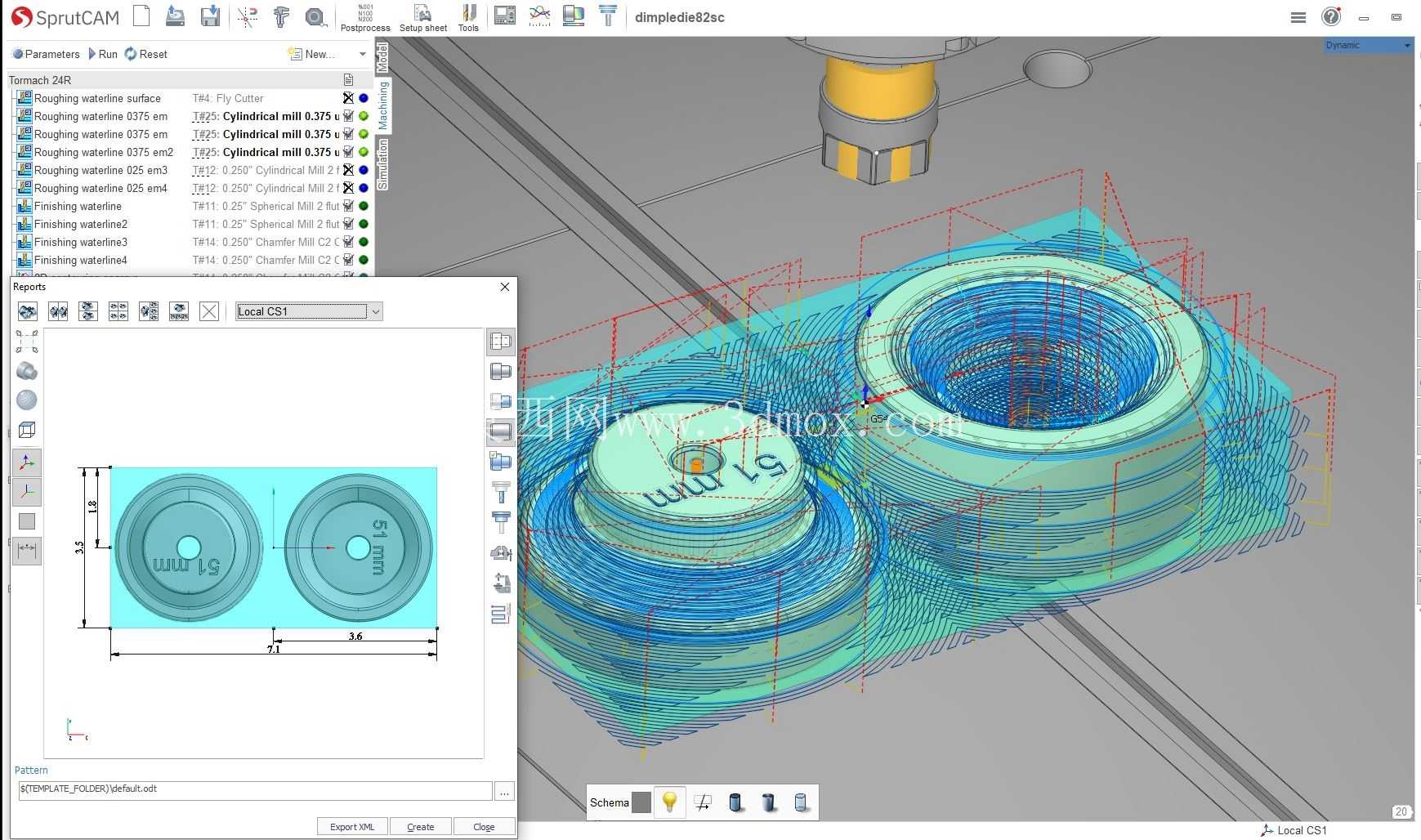

　　在小尺寸凹坑类零件的小批量试制、手工打样场景中，这类组合式凹坑成型模具组是车间一线非常实用的工装，它不需要配套大型冲压或压铸设备，仅靠简单的压力施加方式就能完成不同规格凹坑特征的成型作业，适配金属薄板、硬木、印刷制版等多种材质的加工需求。整套模具采用同轴分层的结构设计，不同直径规格的模座与冲头一一对应，从大到小形成完整的尺寸序列，作业时可以根据待加工凹坑的直径、深度要求快速选配合适的模组件，不需要反复调整设备参数或者更换整套工装，能大幅缩短单件小批量加工的换型时间。

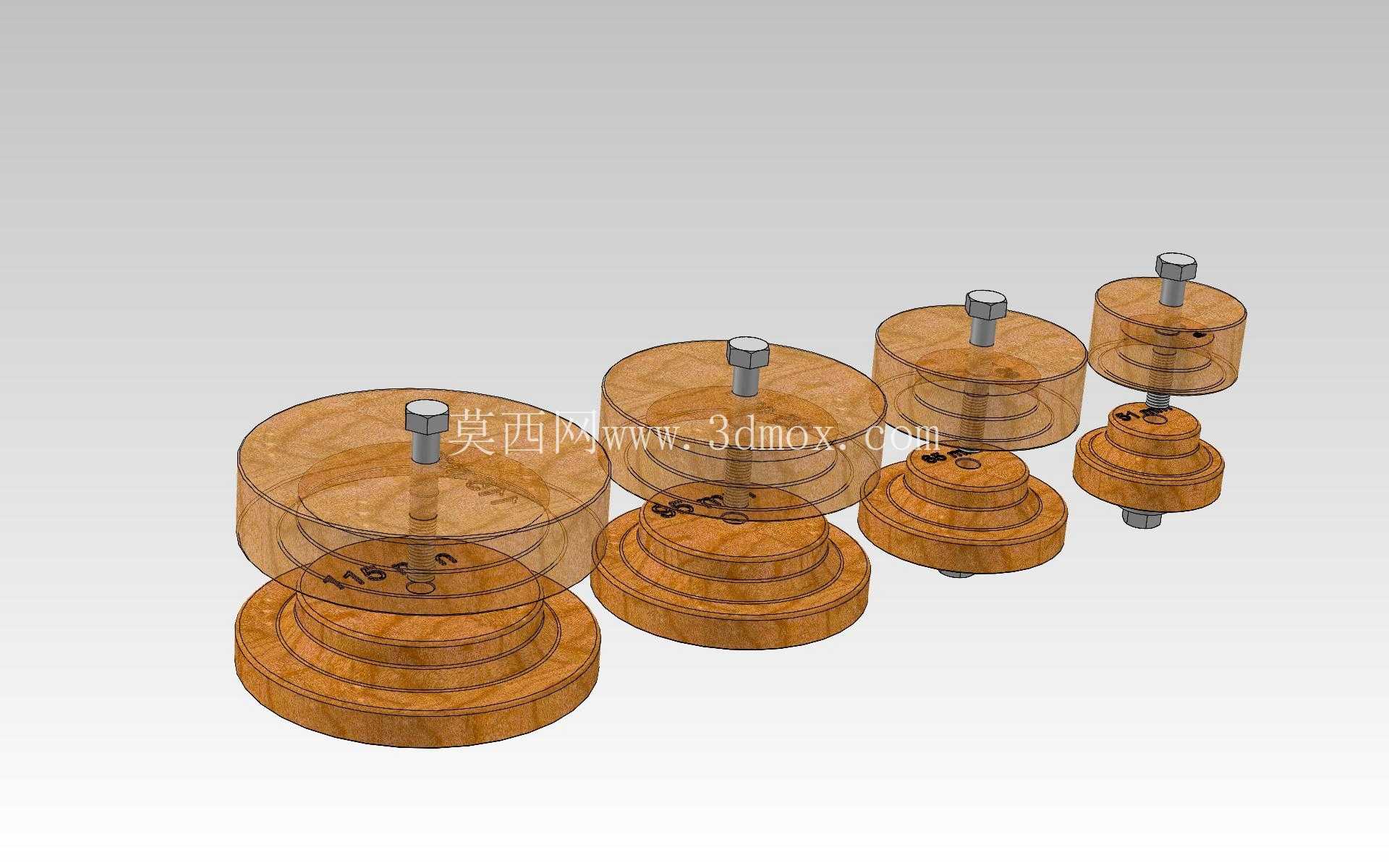

　　从结构细节来看，每个模单元都分为下模座与上冲头两个部分，下模座带有阶梯式定位凸台，安装时可以直接卡在工作台的定位槽内，不需要额外制作复杂的夹具，上冲头顶部带有标准的螺栓连接端，既可以和手动压杆配合完成手工施压，也能装夹在小型压力机的滑块端实现半自动化作业，安装边界的适配性很强，不管是桌面式的小型工装台还是常规的压机工作台都能直接固定使用。设计这套模具的时候，核心思路是兼顾通用性与操作便捷性，没有采用传统单模单规格的设计逻辑，而是把常用的凹坑尺寸做了序列化整合，每个模座的定位基准保持统一，冲头的同轴度公差控制在0.05mm以内，压制过程中不会出现偏载导致的凹坑边缘起皱、深度不均的问题。

　　模腔的边缘做了小半径的圆角过渡，避免压制时应力集中划伤工件表面，同时也能减少模具自身的磨损，延长工装的使用寿命。实际应用中，这类模具组常被用于五金样品打样、木质工艺品凹纹制作、印刷行业的凹凸版制版等场景，相比大型专用模具，它的投入成本低，换型速度快，不需要复杂的调试流程，新入职的操作工经过简单讲解就能独立完成操作。每个模单元的下模座都做了防滑的底面纹理，固定在木质工作台或者金属台面上时不会因为施压产生滑移，冲头与模腔的配合间隙根据不同加工材质做了差异化预留，加工0.5mm以下的薄金属板时间隙控制在0.03mm，加工硬木或者印刷版材时间隙放大到0.1mm，既能保证成型后的凹坑轮廓清晰，也不会因为间隙过小导致工件卡模。

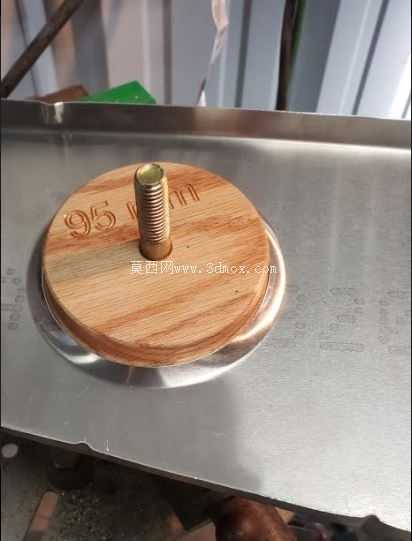

　　整套模具的外形尺寸按照常用加工规格做了梯度划分，最大规格的模座直径可以覆盖常见的大尺寸凹坑加工需求，最小规格的模头可以加工直径几毫米的细小凹点，不同规格的模组件可以堆叠存放，不会占用过多的工装存储空间。在结构强度设计上，模座与冲头的受力部位都做了加厚处理，手动施压时可以承受足够的成型压力，不会出现模体变形的问题，冲头顶部的连接螺栓采用标准规格，损坏后可以快速更换，不需要整体报废模头，降低了工装的维护成本。作业过程中，只需要把待加工的板材平放在下模座的定位面上，选好对应规格的上冲头对准模腔中心，均匀施加压力就能一次成型出符合要求的凹坑特征，不需要后续的修边、打磨工序，成型后的凹坑深度一致性好，边缘光滑无毛刺。对于小批量定制化的加工场景来说，这种组合式模具组的实用性远高于专用大型模具，它不需要配套复杂的自动化生产线，在小型加工车间、手工工坊、打样实验室都能快速投入使用，解决了小尺寸凹坑特征加工换型慢、成本高的痛点。
