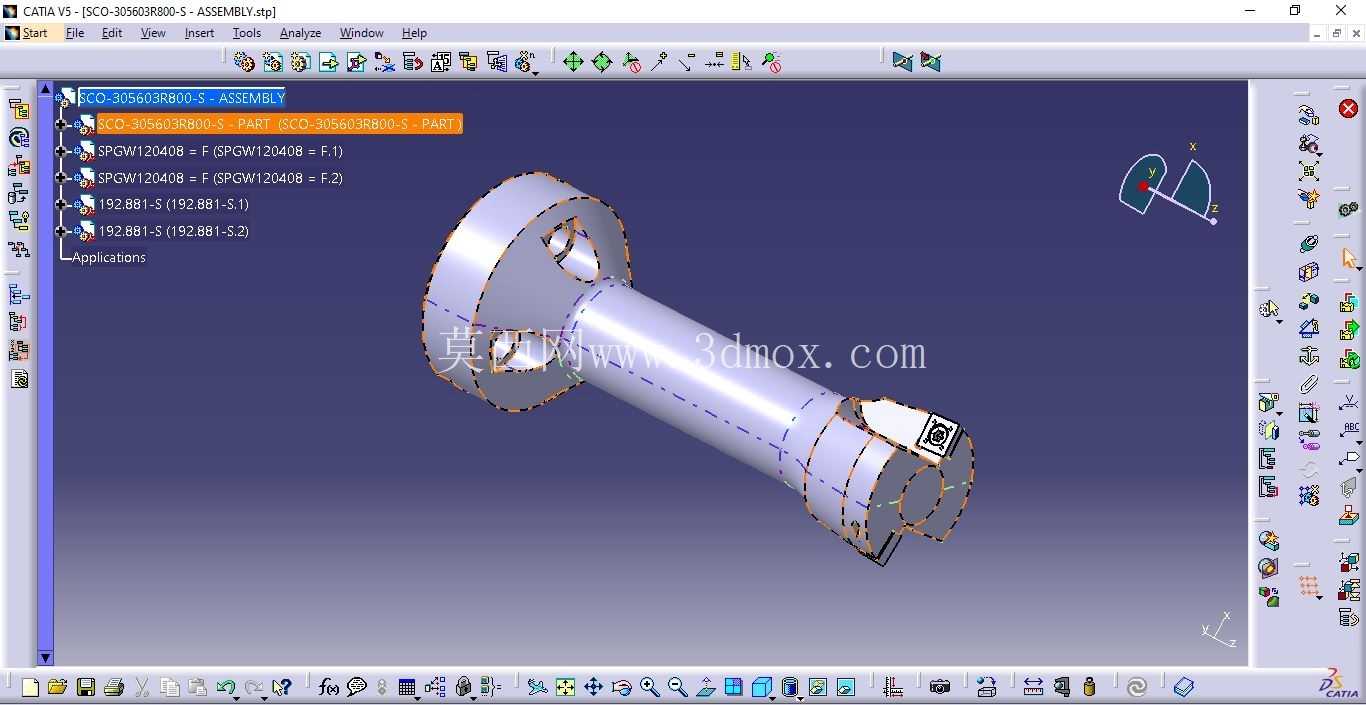

机夹式可转位单刃粗镗刀杆结构

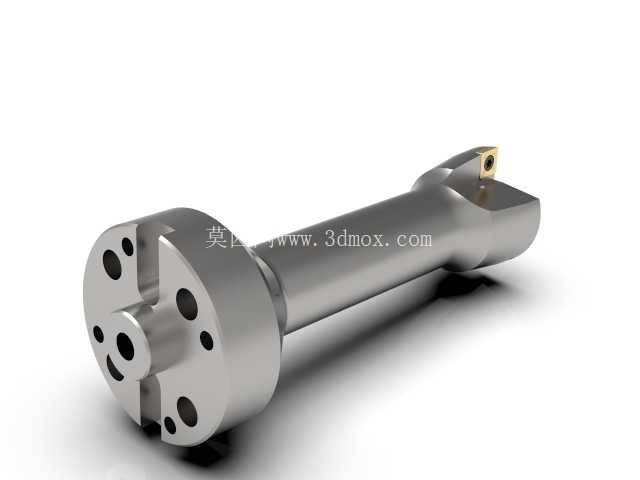

　　这款镗刀杆主要应用于数控镗床、加工中心的半精镗、粗镗加工工序，在箱体类零件的孔系加工、液压阀块的内孔成型、发动机缸体的同轴孔加工场景中十分常见，能够在单边留量0.5-3mm的镗削工况下稳定完成切削，适配钢件、铸铁、有色金属等多种常见工件材料的内孔加工需求。从结构设计来看，刀杆采用整体合金钢基体，柄部为法兰式安装结构，端面上均匀分布的螺栓安装孔能够与机床主轴端面的定位止口精准配合，相比直柄压持的安装方式，法兰连接的刚性更强，能够承受更大的径向切削力，在大切深镗削时不易出现振刀纹，有效保障内孔加工的圆柱度与表面粗糙度。

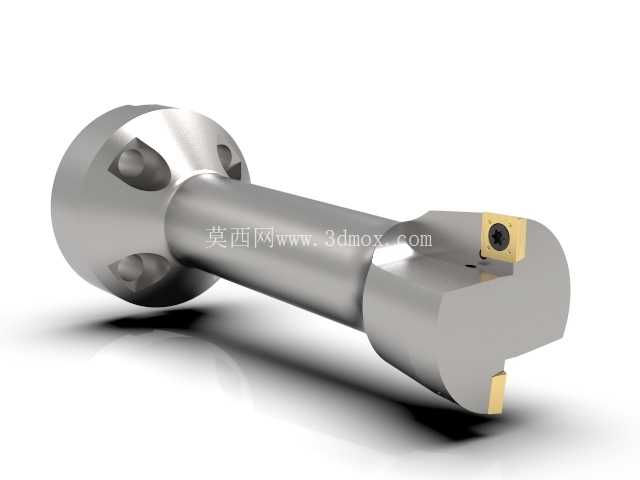

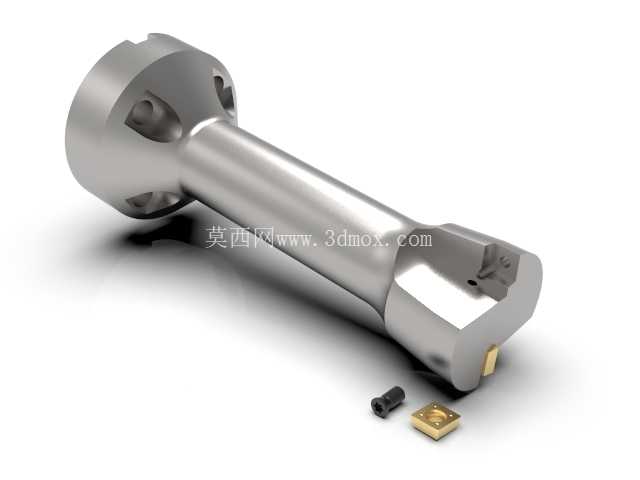

　　刀头部分采用偏心式压紧结构来固定可转位刀片，刀片槽的定位面经过精密磨削，能够保证刀片安装后的刀尖高度误差控制在0.02mm以内，更换刀片时无需重新对刀，大幅缩短换刀辅助时间。刀头的出屑槽经过圆弧过渡设计，能够引导切屑沿着刀杆轴向顺利排出，避免切屑缠绕刀杆刮伤已加工内孔表面，在盲孔镗削工况下，排屑槽的倾斜角度还能配合切削液的冲屑方向，将切屑从孔内顺利带出，减少积屑瘤的产生。刀杆的长径比经过优化设计，在满足常规孔深加工需求的前提下，尽量提升杆身的抗扭截面系数，杆身采用等强度设计，靠近法兰端的直径略大于刀头端，既能够减轻刀杆整体重量，又能保证切削时的刚性，减少切削振动带来的让刀误差。

　　安装边界方面，法兰端的定位止口直径与对应主轴的端面止口完全匹配，安装孔的分度圆直径符合通用机床主轴的安装标准，能够直接适配多数卧式加工中心、数控镗床的主轴接口，无需额外制作过渡连接套。刀头部分的刀片座适配标准规格的正方形可转位镗刀片，用户可以根据加工材料的不同选择对应涂层的刀片，无需更换刀杆即可完成不同材料的加工任务。刀杆内部设计有内冷通道，切削液可以从法兰端的进水口直接输送到刀尖位置，在高速切削时能够有效降低刀尖温度，延长刀片使用寿命，同时高压切削液还能辅助断屑，避免长切屑缠绕影响加工连续性。

　　在实际使用过程中，这款刀杆的径向调整结构可以实现小范围的孔径尺寸微调，能够满足不同公差等级的内孔加工需求，调整机构带有锁紧装置，调整完成后可以锁定位置，避免切削过程中出现尺寸漂移。刀杆的表面经过硬化处理，耐磨性能优异，在频繁换刀、安装拆卸的过程中不易出现磕碰损伤，长期使用后安装基准面的精度保持性较好，能够稳定保障加工精度。针对深孔镗削的工况，刀杆的重心经过动平衡校正，在中高转速切削时不会出现明显的离心振动，能够适配更高的切削线速度，提升加工效率。
