可转位宽槽加工盘铣刀结构设计

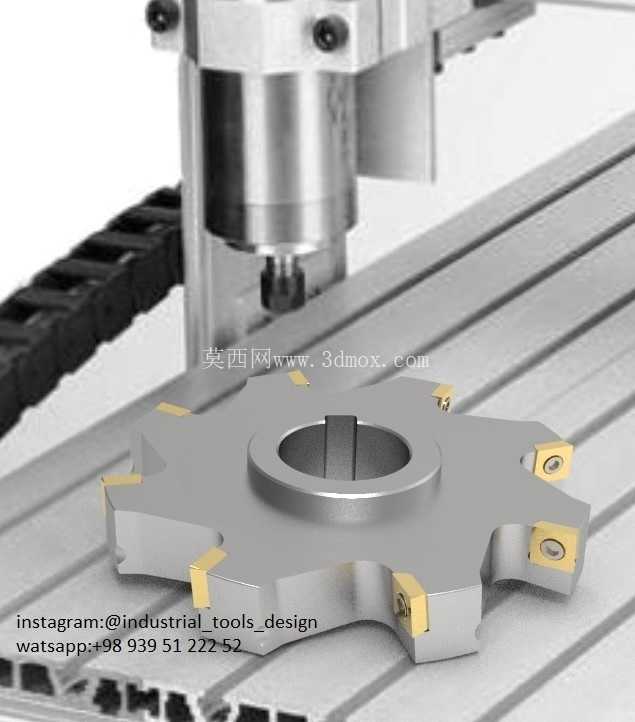

在重型机械零部件的宽槽铣削工序中，传统焊接式盘铣刀存在刀片磨损后需整体修磨、换刀对位耗时长、单刃切削负载不均导致崩刀的问题，这款可转位结构的盘铣刀正是针对这类加工痛点完成的结构设计。从实际加工场景来看，这类刀具主要适配立式加工中心、龙门铣床的主轴安装，面向液压阀块通槽、传动件卡槽、大型钢结构件的宽幅槽口加工场景，相比三面刃铣刀，其单刀进给的切削宽度更大，能够减少走刀次数，在铸铁、结构钢、铝合金等常见金属材料的粗铣、半精铣工序中都能稳定适配。

从结构设计逻辑来看，刀体采用整体合金钢调质处理，中心设置标准主轴安装孔，孔内预留键槽定位结构，安装时可通过端面键与机床主轴法兰完成周向定位，避免大进给切削时出现刀体打滑的问题。刀体周向均匀分布6个刀片安装位，每个刀位采用楔块压紧结构，刀片通过定位槽与刀座贴合，拧紧压紧螺钉即可完成刀片固定，当单个切削刃磨损后，只需松开螺钉将刀片转位更换新的切削刃即可继续加工，无需重新对刀，大幅缩短了停机换刀的辅助时间。刀片选用硬质合金涂层材质，针对不同加工材料可更换对应槽型的刀片，切削刃带有正前角设计，能够降低切削阻力，减少加工过程中的切削热堆积，刀片的刀尖位置设计有微小的倒角过渡，避免切入工件时出现刀尖崩损的问题。

从安装边界尺寸来看，刀体的外径根据加工槽宽做了对应匹配，安装孔的直径适配常见的机床主轴端面规格，刀体的轴向厚度与加工槽宽保持一致，刀片安装后切削刃的径向跳动、端面跳动都控制在精加工允许的公差范围内，加工时无需额外做偏摆补偿即可保证槽宽的尺寸精度。刀体上每个刀片的安装角度都经过力学计算，切削时的径向力相互抵消，能够降低主轴的负载波动，减少加工过程中的振刀纹，提升槽壁的表面加工质量。刀体的排屑槽设计为大角度螺旋结构，切削过程中产生的切屑能够顺着排屑槽快速排出，避免切屑卡在槽内刮伤已加工表面，同时也能减少切屑对刀片的二次摩擦，延长刀片的使用寿命。

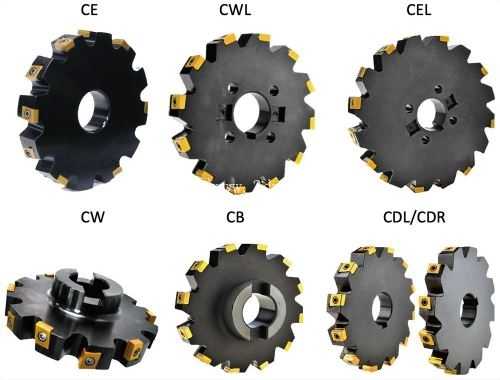

在实际选型使用时，需要根据加工槽的宽度选择对应规格的刀体，根据工件材料匹配对应的刀片材质与切削参数，粗加工时可适当提高进给量，利用多刃同时切削的特性提升去除率，精加工时可降低进给速度，保证槽壁的表面粗糙度与尺寸精度。这款刀具的结构设计充分考虑了现场加工的换刀效率、切削稳定性、易损件更换成本等实际问题，相比传统整体式盘铣刀，其使用成本更低，加工效率更高，能够适配批量零部件的宽槽加工需求，在结构设计上也预留了刀片更换的兼容性，用户可根据不同的加工工况更换不同材质、不同槽型的刀片，无需更换整个刀体，进一步降低了刀具的采购与库存成本。刀体的动平衡等级按照机床高速切削的标准做了校准，在常规切削转速下运行平稳，不会出现明显的振动，能够保护机床主轴的精度，延长主轴的使用寿命。
