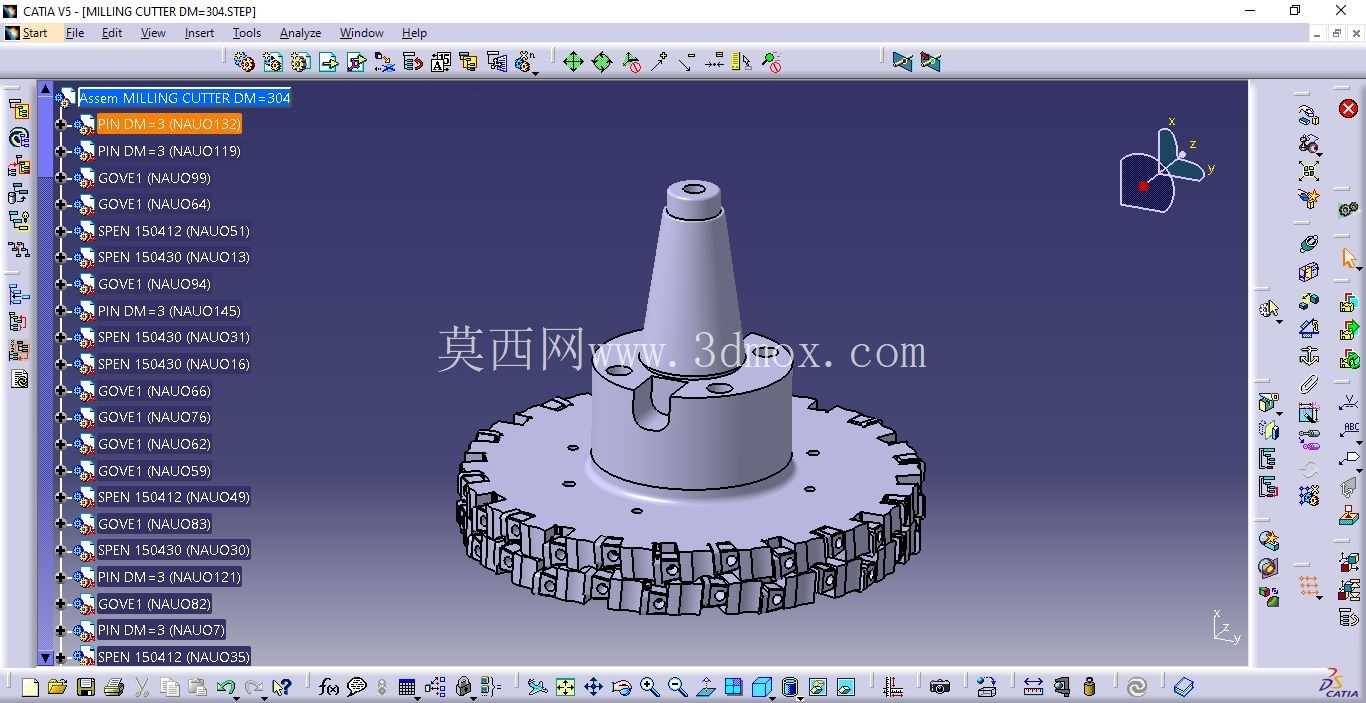

DM-304双排双刃可转位面铣刀结构

这款DM-304双排刀双刃铣刀，是面向大余量平面铣削工况开发的机加工刀具，主要适配立式加工中心、龙门铣床等带锥度主轴接口的金属切削设备，在重型机械制造、汽车零部件粗加工、模具钢开粗、大型结构件平面加工场景中应用广泛，能够一次性完成大宽度平面的多层切削作业，相比单排齿面铣刀，切削效率可提升40%以上，同时能更好地分散切削载荷，降低单齿承受的冲击负荷，延长刀片使用寿命。

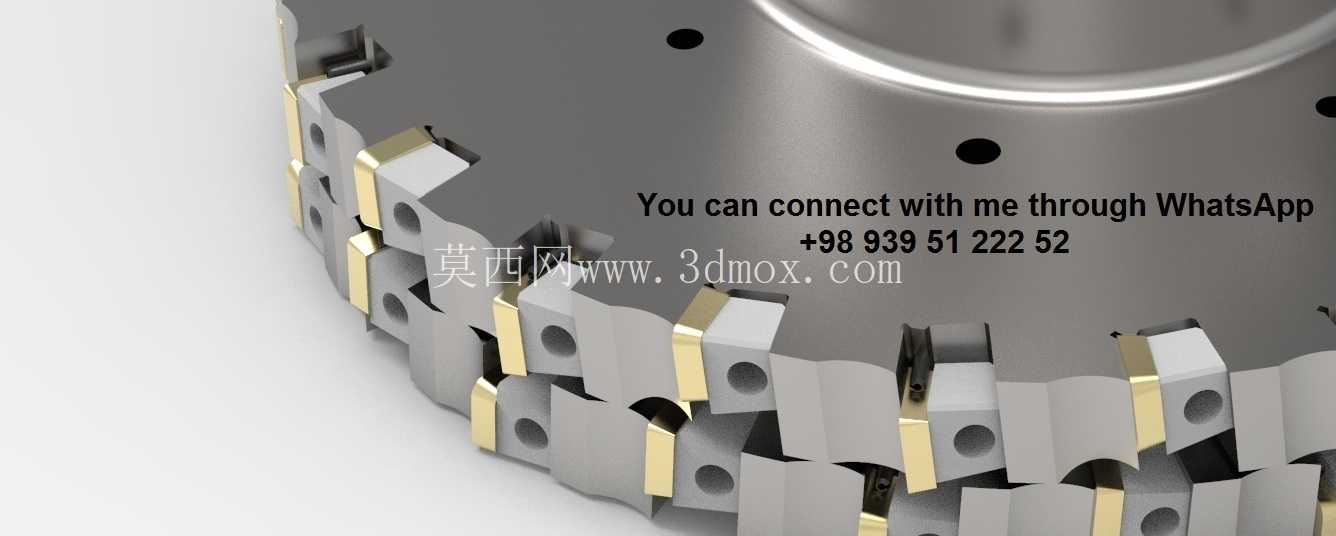

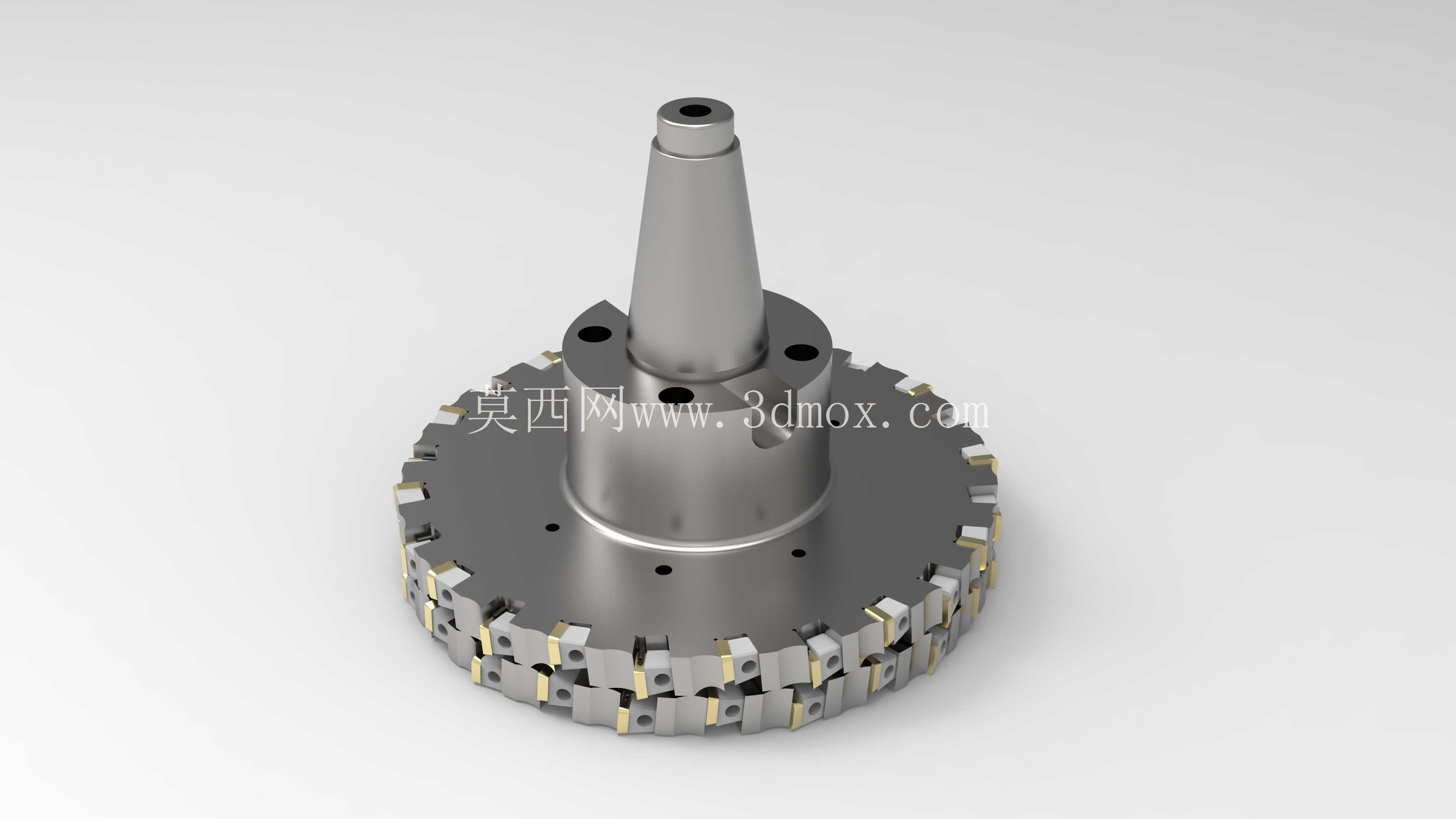

从结构设计来看，刀具采用标准锥柄作为安装接口，锥柄与刀盘主体采用一体式高强度合金钢基体加工而成，避免了分体式结构在重载切削下出现的连接松动问题，锥柄顶部的内螺纹孔用于配合主轴拉钉实现刀具的拉紧固定，安装时锥面与主轴锥孔完全贴合，保证高速旋转下的同轴度，减少切削过程中的振刀风险。刀盘主体沿圆周方向布置双排错位安装的可转位刀片座，相邻两排刀片的切削刃在轴向存在微小的高度差，其中一排负责主要的切削余量去除，另一排负责修光已加工表面，无需后续半精加工工序即可获得较好的表面平整度，错位排布的设计还能让切屑分区域排出，避免多齿同时切削时切屑互相干涉缠绕在刀体上。

每一个刀片座都设计有独立的刀片定位面与压紧螺钉孔，刀片采用标准多边形硬质合金可转位刀片，单个刀片磨损后只需松开压紧螺钉转动刀片更换新的切削刃即可继续使用，无需重新对刀，大幅减少换刀辅助时间。刀盘上均匀分布的多个小孔为动平衡调试孔，在刀具完成组装后可通过在对应孔位加装平衡螺钉调整整体动平衡，满足最高每分钟数千转的切削转速要求，避免高速切削时因动平衡不足导致的主轴轴承磨损、加工表面出现振纹等问题。刀体外缘的刀片安装位做了抬升式挡屑设计，能够引导切屑向远离主轴的方向排出，避免高温切屑刮伤刀盘基体表面，同时也能减少切屑对已加工表面的二次划伤。

从安装边界来看，这款刀具的锥柄尺寸符合通用加工中心的主轴接口标准，安装时需保证锥面无磕碰、无铁屑残留，拉紧力需匹配对应主轴的拉力要求，避免切削过程中刀具掉刀。刀盘的整体直径覆盖常规大面铣削的常用宽度范围，加工时的切削宽度可覆盖刀盘直径的80%以上，切削深度根据刀片型号不同可适配从几毫米到十几毫米的单次吃刀深度，进给速度可根据加工材质从每分钟几百毫米到上千毫米调整。在切削钢件时可搭配涂层硬质合金刀片，切削铸铁件时可搭配专用铸铁刀片，切削铝合金等有色金属时可更换抛光刃口的铝合金专用刀片，适配多种材质的加工需求。

设计过程中重点考虑了重载切削下的刀体强度问题，刀盘基体采用高强度合金钢经热处理后加工，整体硬度达到HRC40以上，能够承受大余量切削时的冲击载荷，刀片座的定位面经过精密磨削，保证每一个刀片安装后的径向跳动与轴向跳动控制在0.02mm以内，避免个别刀片承受过大切削负荷出现崩刃问题。双排刀的结构设计还能在相同进给速度下降低每齿进给量，在保证加工效率的同时减少刀片的磨损速度，尤其适合铸钢、铸铁等带硬皮的毛坯件开粗加工，能够直接铣掉铸件表面的氧化硬皮，无需预先做人工打磨处理。在实际使用中，这款刀具相比普通单排面铣刀，在大型机床床身平面加工、工程机械结构件连接板加工、模具钢料开粗等场景下，能够有效减少走刀次数，缩短单件加工时间，同时刀片的使用寿命更长，综合加工成本更低。刀体的内部还设计有中心冷却通道，可接入机床的内冷系统，切削液通过锥柄中心的孔道输送到每一个刀片的切削区域，直接对切削刃进行冷却，同时高压切削液还能辅助冲掉切削区域的切屑，避免切屑堆积在刀片刃口处造成二次切削，进一步提升加工表面质量与刀片寿命。
