可调式机床压紧机器夹具结构

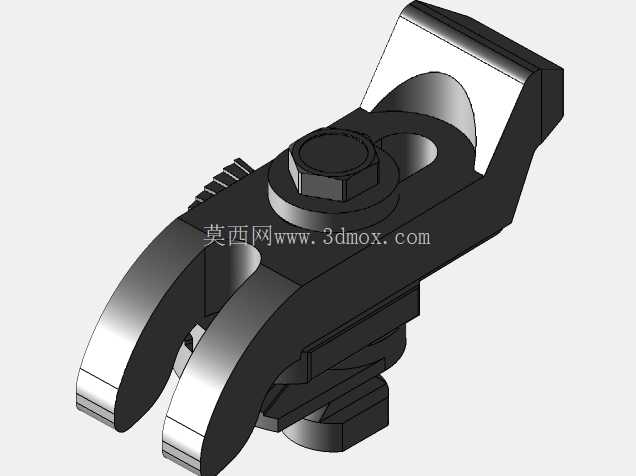

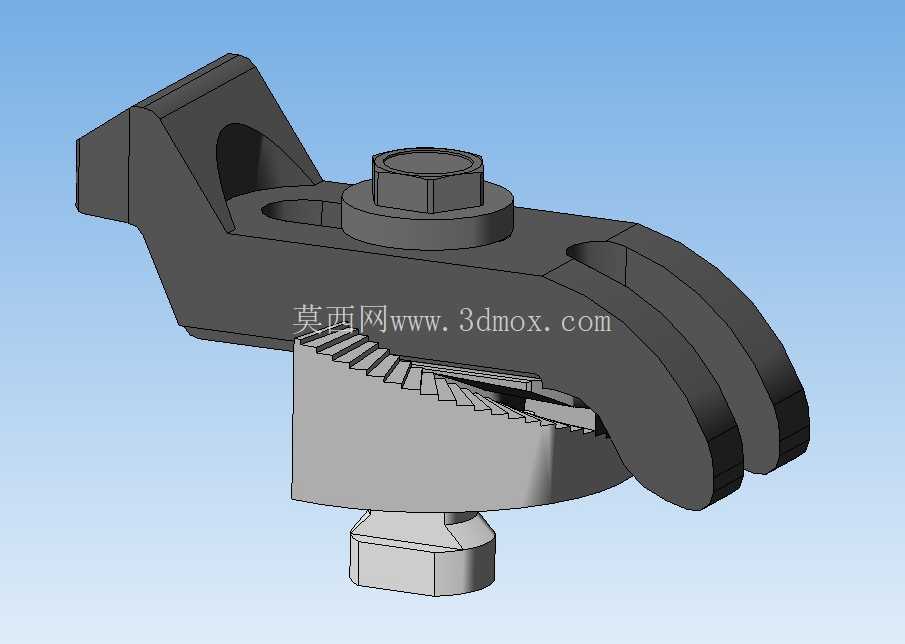

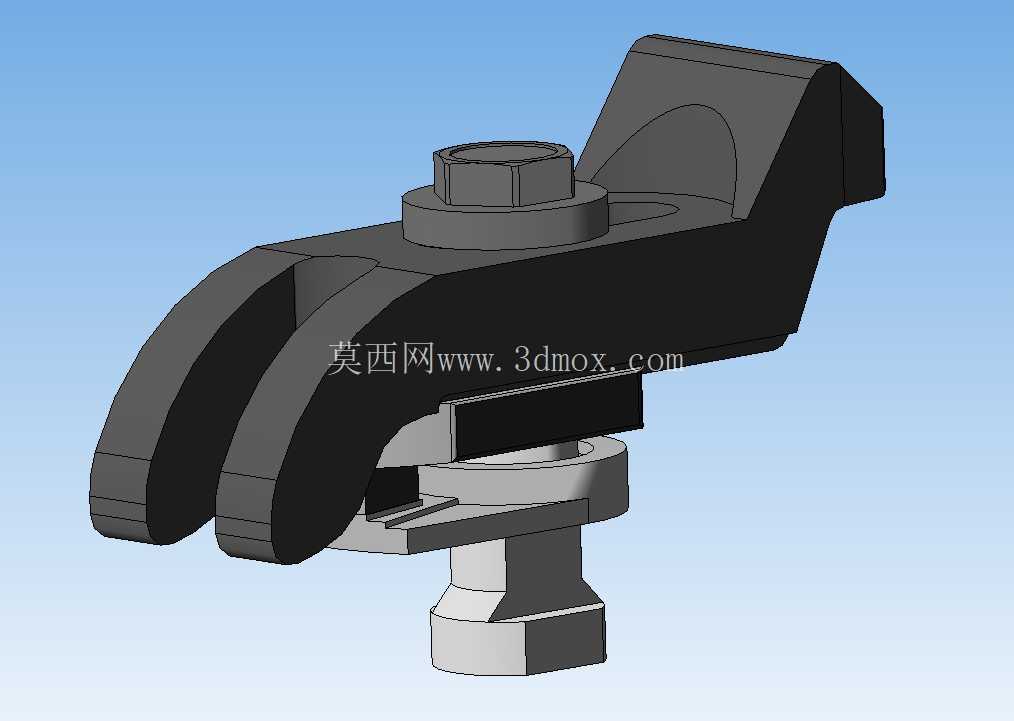

在机械加工的工装装夹环节，这类可调压紧夹具的应用场景覆盖了绝大多数中小尺寸工件的铣削、钻削、磨削工序装夹需求，尤其适配多品种小批量的机加工生产场景，无需针对每款工件单独制作专用夹具，能大幅缩短工装准备周期。从实际使用逻辑来看，该夹具通过带齿纹的调节结构实现夹持范围的无级调整，齿牙啮合的结构可以在锁紧后提供足够的抗滑阻力，避免加工过程中受切削力冲击出现夹具松脱、工件位移的问题，上部的六角锁紧螺母可以通过标准扳手施加预紧力，下部的安装基座适配机床工作台的标准T型槽安装尺寸，安装时仅需将基座卡入T型槽，调整到对应装夹位置后锁紧即可完成固定。

设计过程中优先考虑了装夹的通用性与操作便捷性，压臂的弧形轮廓可以避开工件上部的突出结构，避免压臂与工件加工区域、刀具路径发生干涉，双瓣式的压臂前端可以分散压紧力，减少薄壁工件装夹时的变形量，齿纹调节段的齿距经过匹配计算，既保证调节时的步进精度满足常规装夹的位置要求，又能保证啮合后的接触面积足够承受大切削量下的反向作用力。整体结构没有多余的冗余设计，所有受力部位都做了对应的加厚处理，压臂的受力薄弱位置设置了加强筋结构，避免反复装夹受力后出现应力断裂。

从安装边界来看，该夹具的整体高度适配常规机床工作台的装夹空间，不会因为夹具本身高度过高导致刀具行程不足，基座的六角头结构可以方便安装时通过扳手拧动调整位置，压臂的开合角度覆盖0到75mm的夹持厚度范围，可以满足绝大多数板类、块类、小型异型件的侧面压紧需求，不需要额外搭配垫块即可完成不同高度工件的装夹。实际使用时，操作人员可以根据工件的装夹位置快速调整压臂的伸出长度，齿纹结构的设计可以避免普通光滑调节杆在大锁紧力下出现的打滑退移问题，相比传统的螺栓压紧夹具，这款可调夹具不需要反复搭配不同长度的螺栓、不同厚度的垫块，单套夹具即可覆盖常规的装夹范围，能有效减少工装配件的管理成本，也能降低操作人员的装夹辅助时间。

结构细节上，压臂与基座的连接部位采用了圆弧过渡，减少应力集中的同时也能避免操作时的锐角划伤，所有活动配合部位都预留了合理的间隙公差，保证长期使用进入少量切屑、切削液后依然可以灵活调节，不会出现卡滞问题。锁紧螺母的尺寸选用了标准件规格，损坏后可以直接替换同规格标准螺母，不需要单独定制配件，降低了后期的维护成本。齿纹段的啮合面做了对应的表面硬化处理，提高耐磨性能，避免反复调整啮合位置后出现齿牙磨损、锁紧失效的问题。这类夹具在实际生产中通常会成组搭配使用，根据工件的外形尺寸选择3到4套均布在工件周边，共同提供均匀的压紧力，保证工件装夹的稳定性，即使是断续切削的加工工况，也能保持足够的装夹可靠性。
