快速锁紧式可调节杠杆压紧夹具结构

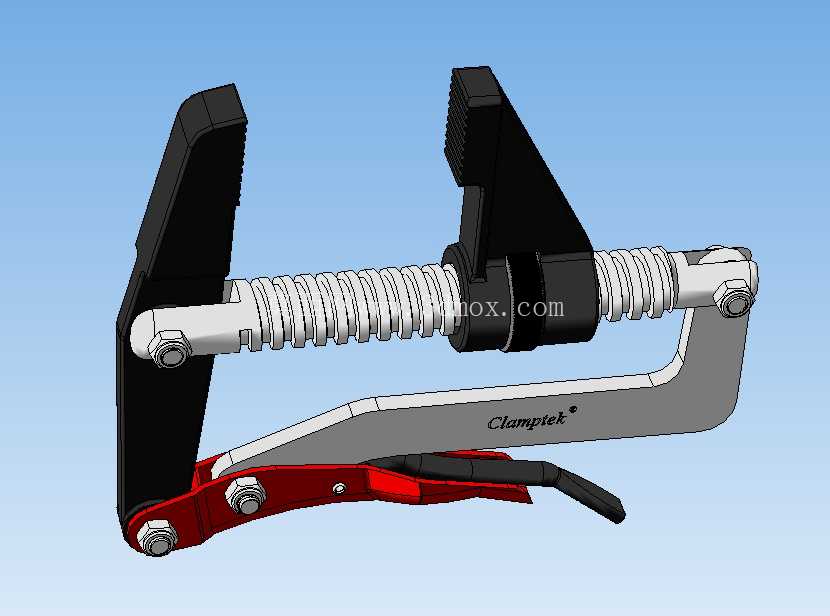

这款快速压紧夹具的核心应用场景覆盖了机加工装夹、焊接工位定位、装配线工件固定、木质构件胶合压紧等多个工业生产环节，在小批量多品种的加工场景下，这类无需额外动力源的手动夹具能大幅降低工位辅助时间，相比传统螺栓压紧结构，操作效率可提升60%以上。从实际使用逻辑来看，该夹具依靠杠杆增力结构实现压紧力的放大，操作人员仅需扳动红色手柄即可完成锁紧与释放动作，手柄末端的防滑结构能保证带劳保手套操作时不会打滑，锁紧状态下弹簧组件会提供持续的预紧力，避免加工过程中因振动导致压紧力衰减出现工件移位的问题。

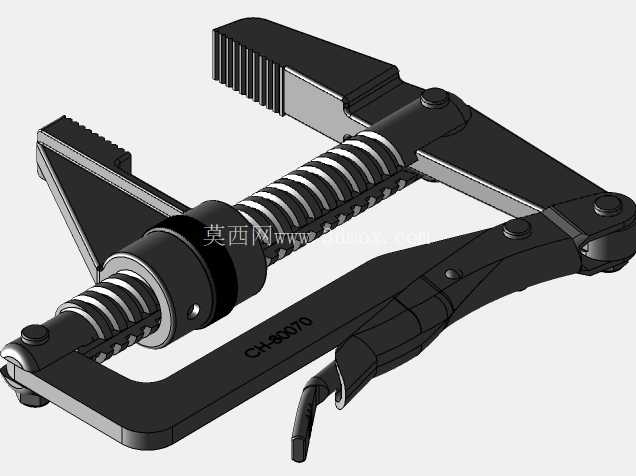

从结构设计思路上，整个夹具采用C型开口的主体框架，固定压头与活动压头的接触面做了加宽处理，接触面上的防滑齿纹能增大与工件表面的摩擦力，即使压紧表面带有少量切削液或油污，也能保证夹持可靠性。活动压头与丝杆组件采用浮动连接结构，压紧时压头可自适应工件表面的微小角度偏差，避免局部应力集中压伤工件表面，同时也能保证整个压合面受力均匀。丝杆部分采用梯形螺纹传动，具备自锁特性，即使手柄受到意外触碰也不会出现松脱，螺纹表面做了硬化处理，长期反复调节也不会出现过度磨损导致的间隙过大问题。

安装边界方面，该夹具的C型开口深度决定了可夹持工件的最大伸入距离，活动压头的行程范围覆盖了常见的板材、型材装夹厚度需求，主体框架采用高强度合金钢冲压成型后做表面喷塑处理，红色手柄部分为锻压件，整体结构重量控制合理，既可以通过底部安装孔固定在工装台面上作为固定夹具使用，也可以直接手持作为临时夹紧工具使用。在焊接工位使用时，夹具的金属结构能抵御焊接飞溅的灼伤，不会像塑料夹具那样出现熔融损坏；在木工胶合场景下，持续稳定的压紧力能保证胶合面紧密贴合，避免出现开胶问题。

结构细节上，所有铰接销轴都做了防脱处理，长期使用不会出现销轴窜动脱落的问题，弹簧的预紧力经过匹配调校，既不会因为弹力过大导致操作费力，也不会因为弹力过小无法提供足够的锁紧保持力。压头部分的黑色防滑垫采用耐磨橡胶材质，既能保护工件表面不被压痕，又能进一步增大摩擦系数，对于表面粗糙度较低的金属工件也能实现可靠夹持。整个夹具的活动部件都预留了润滑间隙，日常维护仅需定期在铰接点和丝杆位置涂抹少量润滑脂即可，无需复杂的保养流程，适合工业现场的粗放使用环境。在三维建模过程中，所有铰接位置的配合间隙都按照实际装配公差进行了还原，活动部件的运动行程与实际产品完全一致，可直接用于工装方案的布局验证，也可作为非标自动化设备中压紧机构的设计参考，帮助结构工程师快速完成类似机构的选型与改型设计，减少重复建模的工作量。
