铁路道岔状态检查锁定执行装置

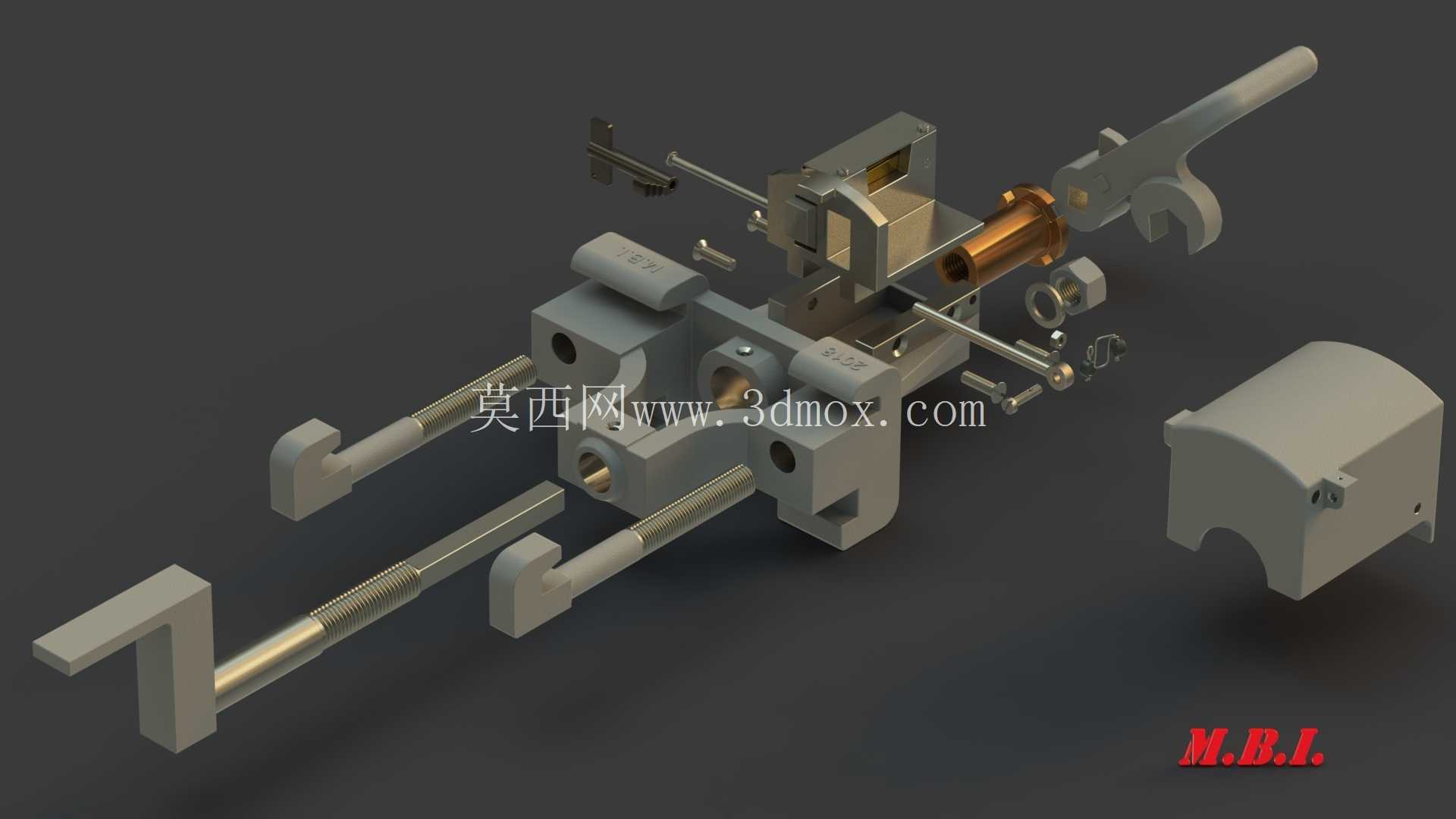

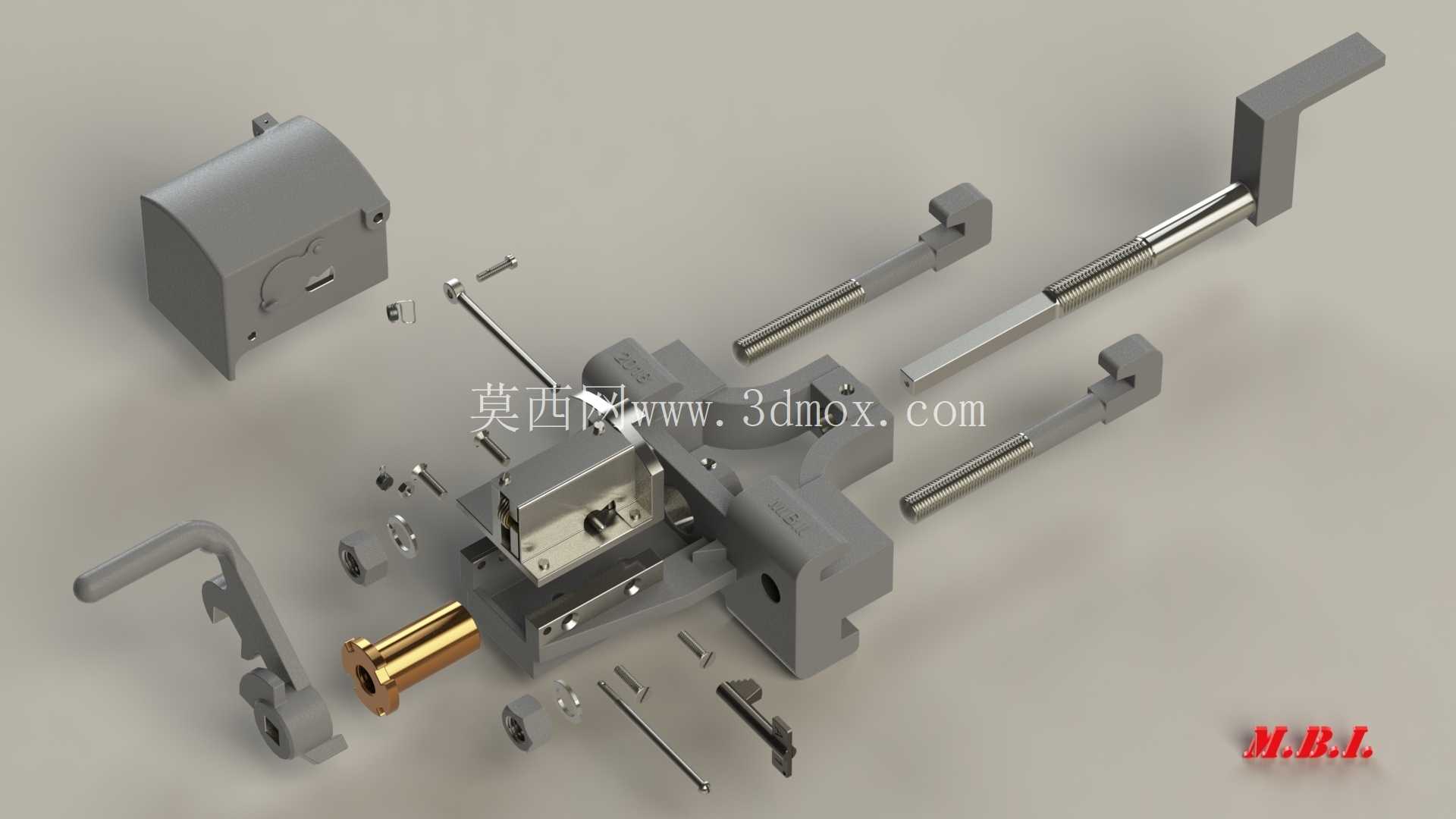

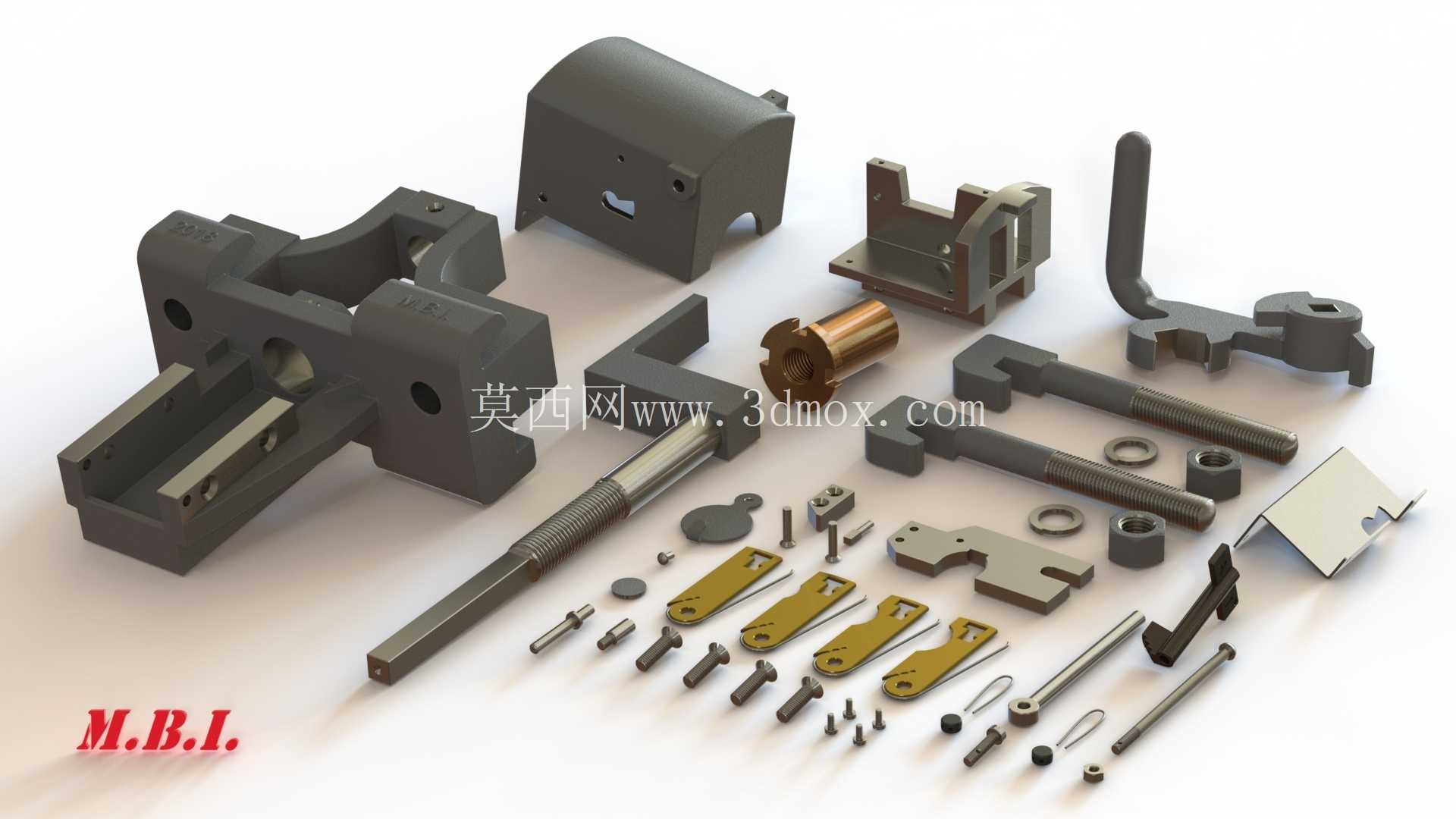

　　从结构组成来看，整套机构拆分后约有40个独立零部件，涵盖了手动操作拨杆、锁止滑块、传动衬套、定位基座、行程触发块等不同功能单元，每个部件的配合公差都经过了反复校核，毕竟户外铁路场景的温差跨度大，还要承受持续的振动载荷，间隙设计既要保证动作顺畅不卡滞，又要控制锁止后的旷量在安全阈值以内。设计过程中首先考虑的是安装边界，整套机构的基座采用一体化铸造成型，安装孔位完全适配现有道岔转辙设备的预留接口，不需要对原有轨旁基础做大规模改造，替换安装时只需要对位紧固连接螺栓，调整好锁舌与道岔牵引杆的配合间隙即可投入使用，大幅降低了现场运维的改造工作量。在铁路线路的道岔区段，这套锁定机构是保障行车安全的核心执行部件，日常运维中，道岔的位置状态直接决定列车进路的正确性，一旦出现锁闭失效、位置偏移，极有可能引发挤岔、脱轨等重大安全事故，因此这类机构的设计冗余、动作可靠性始终是轨道交通运维装备的核心考核指标。整套装置的功能逻辑围绕两个核心目标展开：一是准确反馈道岔的实际位置状态，给信号系统提供可靠的位置确认信号；二是在道岔转换到位后完成刚性锁止，避免列车通过时的轮轨冲击力导致道岔出现非预期位移。

　　手动操作拨杆的设计充分考虑了现场运维的操作习惯，拨杆的握持长度、操作力矩都经过人体工学优化，运维人员在道岔故障需要人工锁闭时，不需要额外加力杆就能完成锁止操作，拨杆的复位弹簧采用耐疲劳合金材质，能承受上万次操作不出现弹力衰减。传动部位的铜衬套是整套机构的易损维护点，设计时特意做了快拆结构，现场更换不需要拆解整个机构，只需要抽出定位销就能完成衬套替换，大幅压缩了线上维护的时间窗口，毕竟铁路线路的运维天窗时间十分有限，任何部件的维护效率都会直接影响线路的通行效率。

　　锁止滑块的行程设计做了双重限位，除了机械硬限位之外，还预留了位置检测传感器的安装位，锁止到位后触发行程开关给信号系统传回锁闭完成的信号，只有机械锁止和电信号反馈同时满足条件，信号系统才会开放对应进路的行车许可，这种机电双重校验的设计逻辑，从根源上避免了假锁闭带来的安全隐患。外形设计上所有外露的棱角都做了圆弧倒角处理，避免现场运维人员操作时被尖锐边角划伤，外壳的防护等级满足户外露天使用要求，能阻挡雨水、沙尘进入内部传动腔，内部的传动副都预留了润滑脂注油通道，日常维护时不需要拆解就能完成润滑保养，延长整套机构的使用寿命。

　　在实际应用场景中，这类机构除了配合电动转辙机完成日常的道岔锁闭之外，还能在转辙机故障、断电等特殊工况下作为人工锁闭的应急装置，保障线路在设备故障状态下依然能满足基本的行车安全要求。整套结构的受力路径做了专门优化，列车通过时产生的横向冲击力会直接通过锁止滑块传递到基座，再分散到轨旁的混凝土基础上，不会对内部的传动部件造成额外冲击，避免长期受冲击载荷导致部件变形失效。每个连接部位的紧固件都采用了防松设计，搭配防松垫圈和螺纹锁固胶，能适应长期振动工况下不出现螺栓松动，减少日常巡检的紧固工作量。
