台装可调角度螺旋压紧夹持工装

这类可调角度螺旋夹持机构，核心适配多工位小型工件的装夹需求，在精密装配、小件打磨、试样检测、电子元件焊接等场景中使用率极高，区别于传统固定式台虎钳的单一夹持方向，它能通过多关节的角度调整，将被夹持工件定位到任意需要的操作角度，避免操作人员反复挪动工件或者调整自身操作姿态，大幅降低长时间重复操作的疲劳感，同时提升小批量加工、装配环节的作业精度。

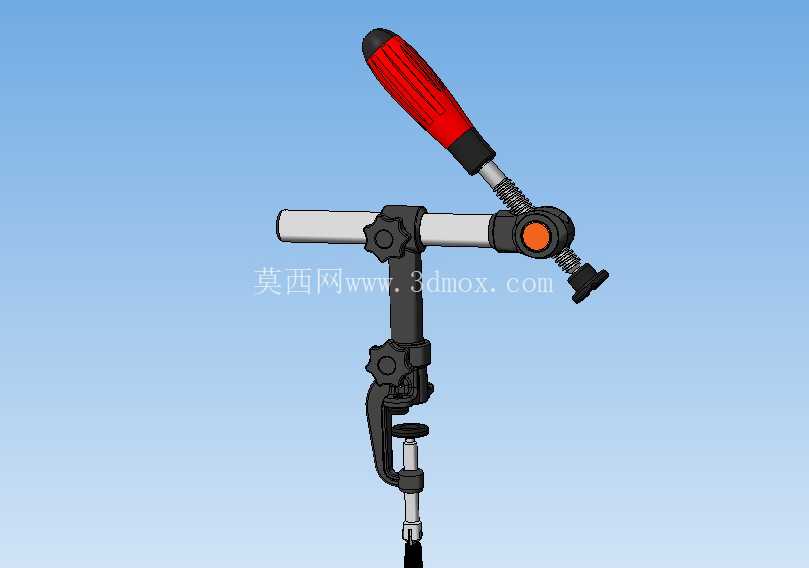

从结构功能来看，整套机构分为台装固定段、角度调整关节、螺旋压紧执行段三个核心部分。底部的C型夹座是整套机构的安装基础，夹座开口适配常规工作台的边缘厚度，通过底部的顶紧螺杆可以快速将整套机构固定在工作台侧边，不需要对工作台做打孔、焊接等破坏性改造，拆装转移都十分便捷，适合流动工位或者临时增设的作业点位使用。夹座上方连接第一处旋转锁紧关节，这个关节可以实现水平方向360度的周向旋转，松开锁紧旋钮时可以任意转动上部机构的朝向，锁紧后能提供足够的夹持刚性，不会在压紧工件时出现偏转移位。

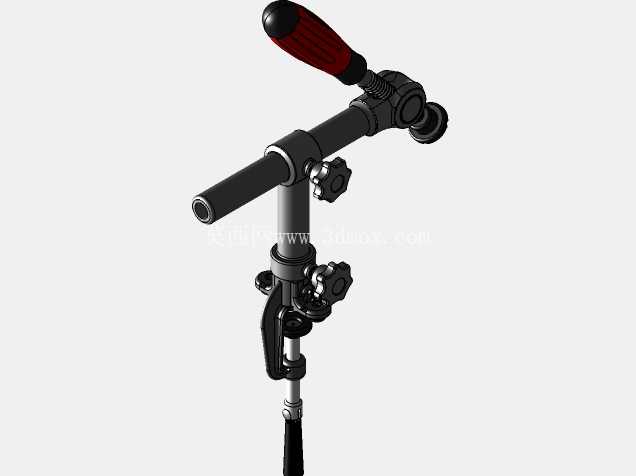

中部的横向延伸臂承担着拓展操作空间的作用，臂身采用光滑圆杆结构，第二处角度调节关节可以沿着横臂做轴向滑动，以此调整压紧端距离安装立柱的水平距离，适配不同大小的操作区域，同时这个关节还能实现垂直平面内的俯仰角度调整，调整范围覆盖0到180度区间，配合下部的水平旋转关节，基本可以实现空间内任意角度的姿态定位，关节处的锁紧旋钮采用大尺寸星形设计，不需要借助额外工具，徒手就能完成松紧操作，调整效率很高。

末端的螺旋压紧组件是直接执行夹持动作的部分，螺杆搭配防滑橡胶手柄，转动手柄时螺杆平稳前进，前端的压头采用耐磨非金属材质，既可以提供足够的压紧力，又不会刮伤被夹持工件的表面，压头与螺杆之间采用活动连接结构，压紧时压头可以自适应贴合工件表面，不会因为螺杆转动带动压头摩擦工件表面造成划痕。整套机构的所有运动关节都设置了阻尼结构，调整角度时不会出现松垮下坠的情况，单手就能完成姿态调整与锁紧操作。

从安装边界尺寸来看，底部C型夹座的最大开口宽度适配25到60毫米厚度的工作台面板，固定后整体垂直高度在300毫米左右，横向臂的有效延伸长度为200毫米，末端压紧螺杆的行程为80毫米，能够夹持的工件最大厚度不超过70毫米，整套机构空载总重量控制在1.5千克以内，不会因为自重过大导致工作台侧边受力变形，同时关节锁紧后可以承受最大150牛的压紧反力，完全满足小型工件装夹的受力需求。

在设计思路上，这套机构优先考虑了工位适配的灵活性，没有采用一体化的刚性结构，所有运动副都做了间隙补偿设计，长期使用出现磨损后可以通过关节处的调节螺钉消除间隙，保持夹持精度。所有金属结构件都采用表面喷塑处理，具备基础的防锈耐磨损能力，手柄部分的防滑橡胶套可以适配带油污的操作环境，不会出现打滑脱手的问题。不同于重型台虎钳的大夹持力设计，这套机构更侧重轻量作业场景下的角度灵活调整，填补了固定式夹具无法快速变换夹持角度的功能空白，在小零件修配、教学实训、手工DIY等场景下都能发挥很好的作用，安装时不需要额外的安装附件，只需要将C型夹座卡在工作台边缘拧紧底部顶丝即可投入使用，对使用场景的适配性很强。
