棒材层压成型加工设备结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1153521
  • 棒材层压成型加工设备结构设计
  • 棒材层压成型加工设备结构设计
  • 棒材层压成型加工设备结构设计

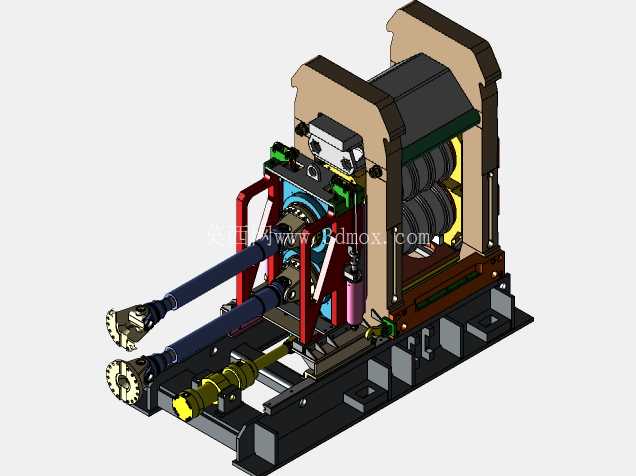

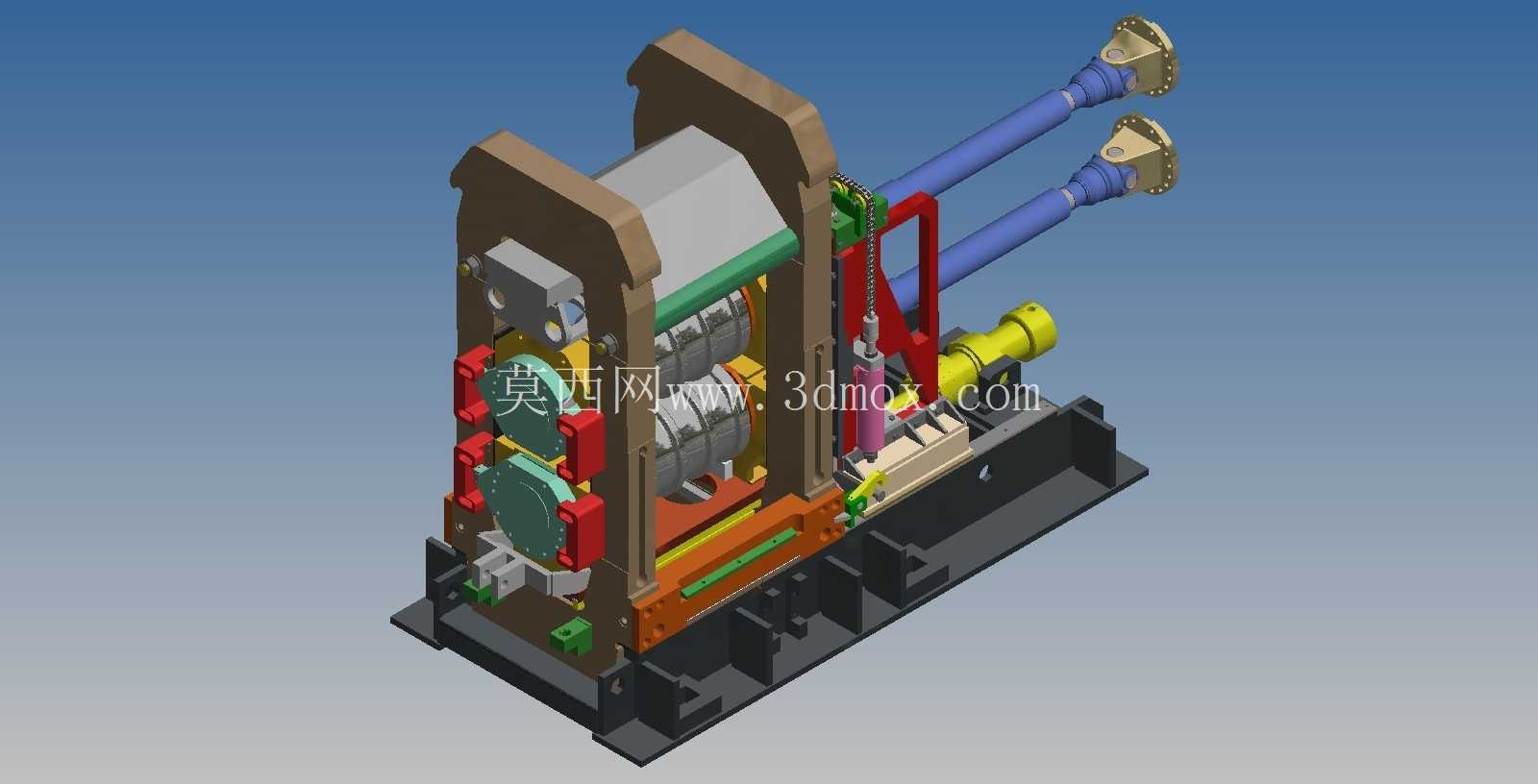

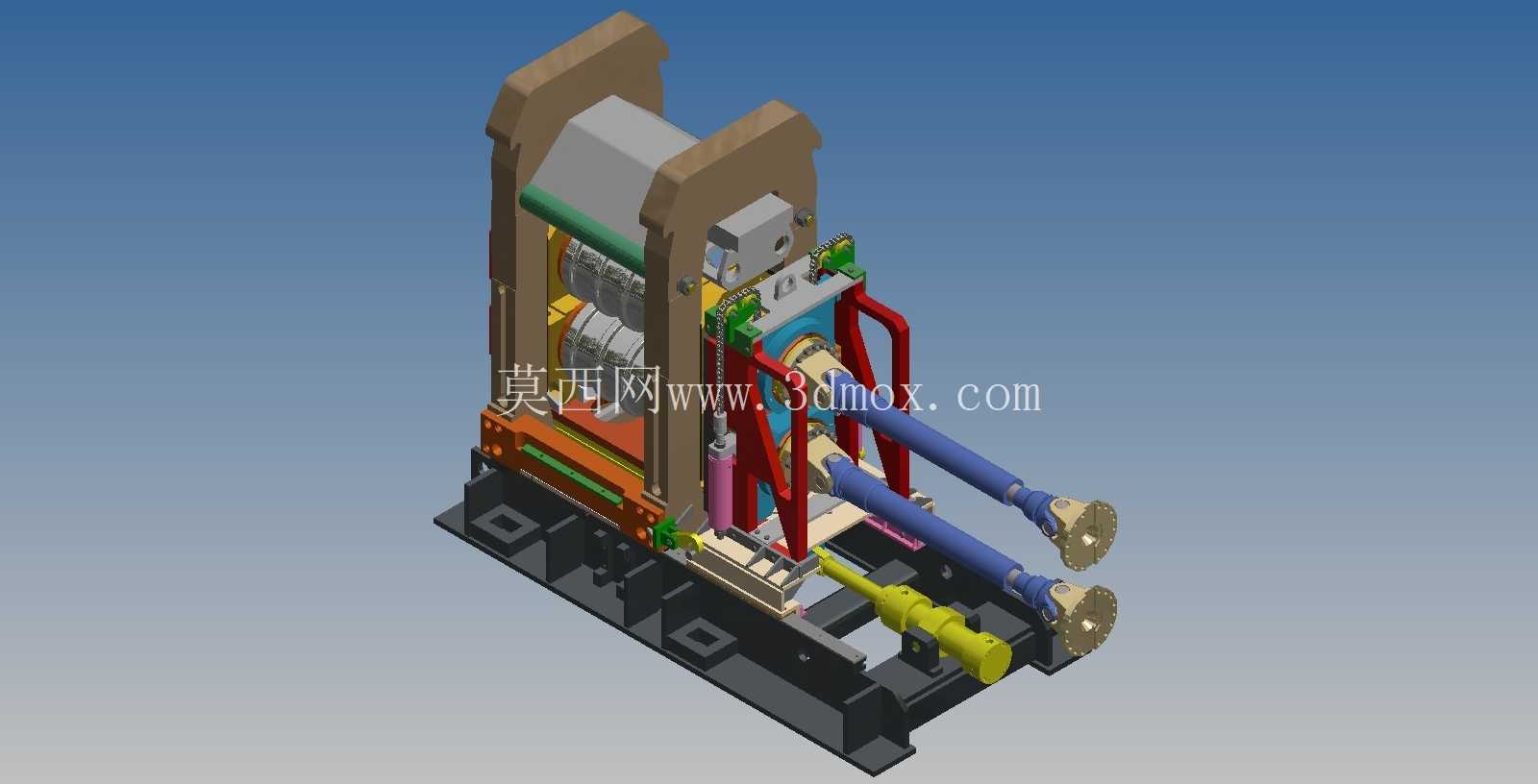

  在长棒材连续压合加工的生产场景中,这类层压设备主要承担棒材表层复合、多段料坯压接成型的工序任务,常见于金属棒材包覆加工、特种棒材层状复合成型的生产线工位,区别于通用压力机的单点压合逻辑,该设备针对长棒材的轴向连续压合作业做了专属结构适配,能够在棒材送进过程中保持稳定的压合压力输出,避免棒材表层压合不均、层间错位的常见加工缺陷。从整体结构布局来看,设备采用闭式龙门机架作为承载主体,机架两侧的立式支撑采用厚钢板焊接后去应力处理的加工工艺,能够抵消压合作业中产生的横向倾覆力矩,保证压合工位的形位公差长期稳定;机架中部的压合执行端搭配多组可调式压辊组件,可根据待加工棒材的直径规格调整压合间隙,压辊表面做了硬化耐磨处理,适配不同硬度金属棒材、复合棒材的压合作业需求。

  设备的动力输入采用两组对称布置的液压执行元件,液压油缸的伸出端直接与压合滑台连接,省去了中间传动环节的间隙累积,滑台与机架之间采用重载直线导轨做导向支撑,导轨的安装面做了刮研处理,保证滑台往复运动的直线度公差控制在0.02mm/m以内,避免压合过程中出现偏载导致的棒材弯曲变形。在设备的进料端设置了棒材导向定位机构,导向套采用可快换结构,不同直径的棒材加工仅需更换对应规格的导向套即可完成工位切换,导向套与压合工位的同轴度可通过侧边的调节螺钉做微调,保证棒材送进过程中不会出现卡滞、刮伤表层的问题;设备的底座采用整体式铸铁结构,底座上预留了设备安装的T型槽,可直接通过T型螺栓固定在生产车间的设备基础上,底座的安装平面平面度要求不低于0.05mm/m,避免设备安装后出现机架倾斜影响压合精度。

  从设计思路上看,该设备优先考虑了长棒材压合过程中的压力均匀性,压合滑台的压力输出采用闭环控制逻辑,可根据不同棒材的层压工艺要求调整压合压力、保压时间参数,压合工位的两侧设置了行程限位组件,可根据棒材的压合行程调整滑台的极限位置,避免超程导致的设备损坏。设备的液压管路采用分层布置的方式,高压管路与回油管路分开固定,避免管路之间的摩擦干涉,管路接头采用标准液压接头,方便后期维护更换;设备的电气元件安装在机架侧边的独立安装盒内,与压合工位做了物理隔离,避免压合过程中的切削液、金属碎屑进入电气盒导致元件故障。在安装边界方面,设备整体占地长度约2.8米,宽度约1.2米,设备顶部距离安装基础面的高度约2.1米,设备安装时需要在进料端、出料端各预留不小于1.5米的棒材送进、输出空间,设备基础需要做不小于150mm厚的混凝土地面,保证设备运行过程中不会出现共振偏移;设备的液压站可根据车间布局选择就近放置或者放置在设备侧边的独立支架上,液压站与设备主机之间的管路连接长度不建议超过3米,避免管路压力损失影响压合压力的输出稳定性。

  针对棒材层压加工中常见的层间气泡、压合不牢问题,该设备在压合工位设置了多段渐进式压合结构,棒材进入压合工位后首先经过预压辊完成初步定位,随后进入主压合区完成额定压力下的压合作业,最后经过定型辊保持压合后的棒材直线度,整个压合过程中棒材的送进速度与压合压力做联动匹配,不同材质的棒材可通过调整送进速度适配对应的压合工艺参数。设备的所有运动副位置都设置了集中润滑点,可通过手动注油或者自动润滑泵定期加注润滑脂,减少运动部件的磨损,延长设备的使用寿命;压辊组件采用模块化设计,当压辊出现磨损或者需要加工不同截面形状的棒材时,仅需拆卸压辊的固定螺栓即可完成压辊更换,无需拆解整个压合滑台,大幅降低了设备换型的时间成本。
