农用手推式稻谷收集装袋转运装置

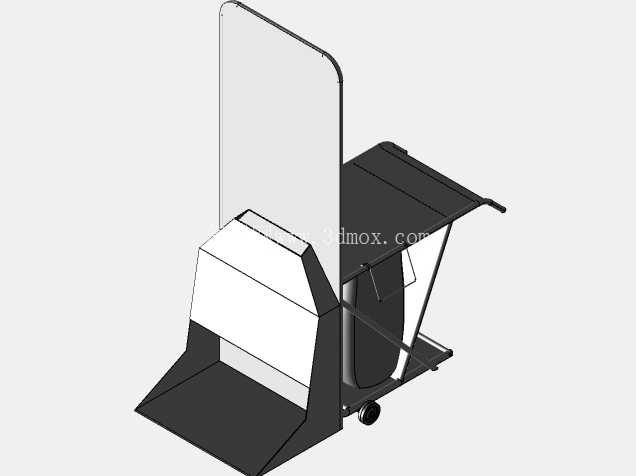

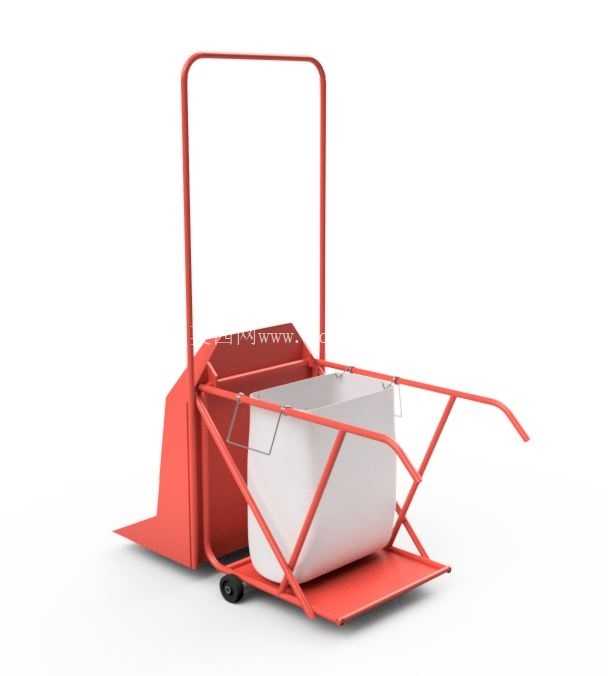

　　这套手推式稻谷收集装袋装置，主要面向南方双季稻产区的小规模种植户、丘陵地带零散稻田的收粮作业场景设计，适配脱粒后平铺晾晒在晒场、田埂边硬化路面的稻谷收拢装袋需求，解决传统人工用簸箕装袋弯腰频次高、作业效率低、撒漏损耗大的实际痛点。从结构设计逻辑来看，整机采用手推式移动架构，前端设置倾斜导料铲板，铲板下缘做了1.5mm的圆角钝化处理，作业时贴地推行不会刮蹭硬化晒场表面，也不会卡入晒场的伸缩缝隙造成推行卡滞，铲板与后方集料仓的衔接处做了30度的倾斜导角，收拢的稻谷可以顺着斜面自然滑入集料区域，不需要额外设置拨料搅龙，简化了整机结构，降低了农户日常维护的难度。

　　集料区域的框架采用剪叉式限位结构，作业时将编织袋套在框架的四个挂耳上，袋口可以完全撑开对准导料通道，推行过程中铲入的稻谷会直接顺着导面滑入袋内，不需要人工扶持袋口，当袋内稻谷装填到额定容量后，只需要抬起扶手端，剪叉结构会顺势托住袋底，配合底部的小直径脚轮就可以直接将装满的粮袋转运到堆垛点，不需要额外搬抬粮袋，大幅降低了装袋后的转运劳动强度。整机的扶手采用圆管弯制而成，高度设置在成年人腰部位置，推行时手臂自然下垂即可握持，不需要弯腰或者抬臂发力，长时间作业的疲劳度更低，扶手与主框架的连接位置设置了三角加强筋，承受推行时的侧向推力时不会出现焊缝开裂的问题，主框架的管材壁厚选用2mm的焊接钢管，整体重量控制在单人可以轻松抬起转移的范围，跨田块转移时不需要借助其他运载工具。从安装边界尺寸来看，整机收拢状态下的宽度控制在700mm以内，可以顺利通过农村常见的0.8m宽田埂便道、晒场之间的狭窄通道，作业时的最小转弯半径仅为0.6m，在面积较小的零散晒场也可以灵活转向，不会出现边角区域收拢不到位的问题。铲板的贴地间隙控制在2mm以内，推行时可以将地面的稻谷完全铲入，不会残留薄层粮粒造成浪费，集料区域的最大装填容积适配常规50kg规格的粮食编织袋，装满后不需要额外调整袋体位置就可以直接扎口堆垛。

　　在结构细节处理上，所有与编织袋接触的框架边缘都做了圆弧包边处理，不会出现尖锐棱角刮破编织袋导致粮食撒漏的问题，底部的脚轮选用耐磨橡胶材质，在粗糙的水泥晒场推行时不会产生过大的噪音，也不会压碎散落在地面的稻谷颗粒，脚轮的安装位置设置在整机重心偏后的位置，抬起扶手时只需要施加很小的力就可以将前端铲板抬离地面，转向时的操作阻力更小。这套装置除了用于稻谷的收拢装袋之外，也可以适配小麦、油菜籽等其他颗粒状粮食的晒场收拢作业，只需要根据不同作物的颗粒大小调整导料间隙就可以实现通用，不需要更换核心结构部件。

　　设计过程中充分考虑了农村使用场景的维护便利性，所有连接位置都采用标准螺栓紧固，易损的脚轮部件可以直接替换市面上通用的小尺寸脚轮，不需要专门定制配件，焊接位置都做了防锈喷涂处理，长期在露天晒场使用也不会轻易出现锈蚀问题，整机没有复杂的传动部件，日常使用只需要定期清理框架缝隙残留的粮粒、检查螺栓紧固情况即可，不需要专门的保养维护，非常适合基层农户的使用需求。从作业效率来看，单人操作这套装置完成稻谷收拢装袋的效率是传统人工簸箕装袋的3倍以上，而且整个作业过程中不需要频繁弯腰取料、扶袋，作业人员的劳动强度大幅降低，对于种植规模在10亩以内的小农户来说，不需要购置大型收粮设备，依靠这套轻便的手推装置就可以完成晒场收粮的全部作业，投入成本更低，使用场景也更灵活。
