带参数自定义调节带式输送设备

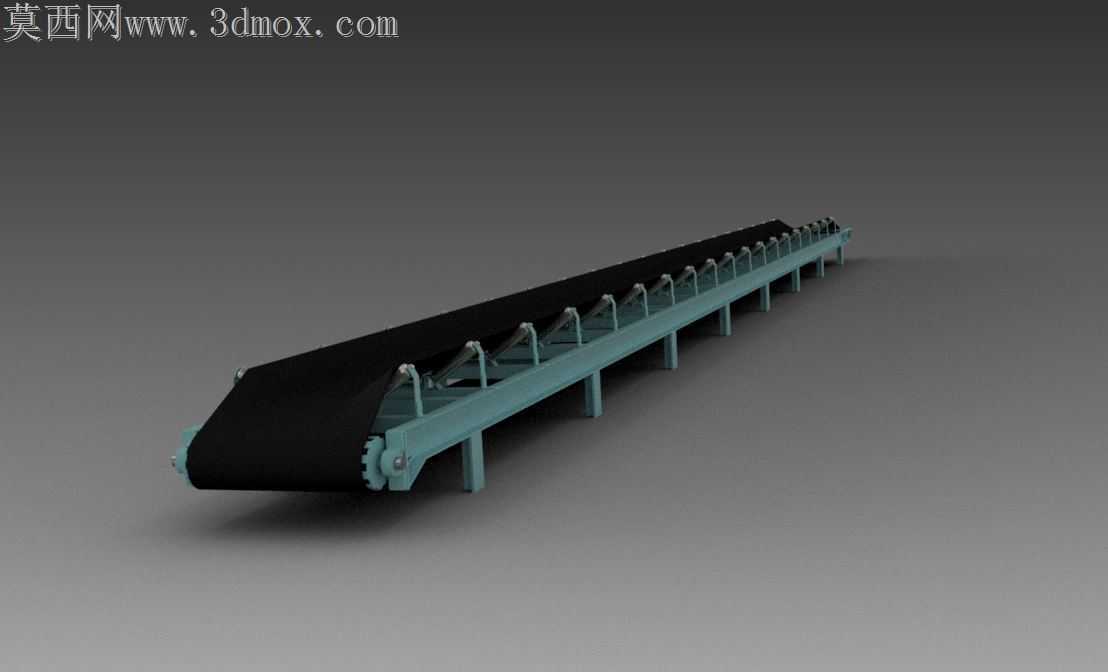

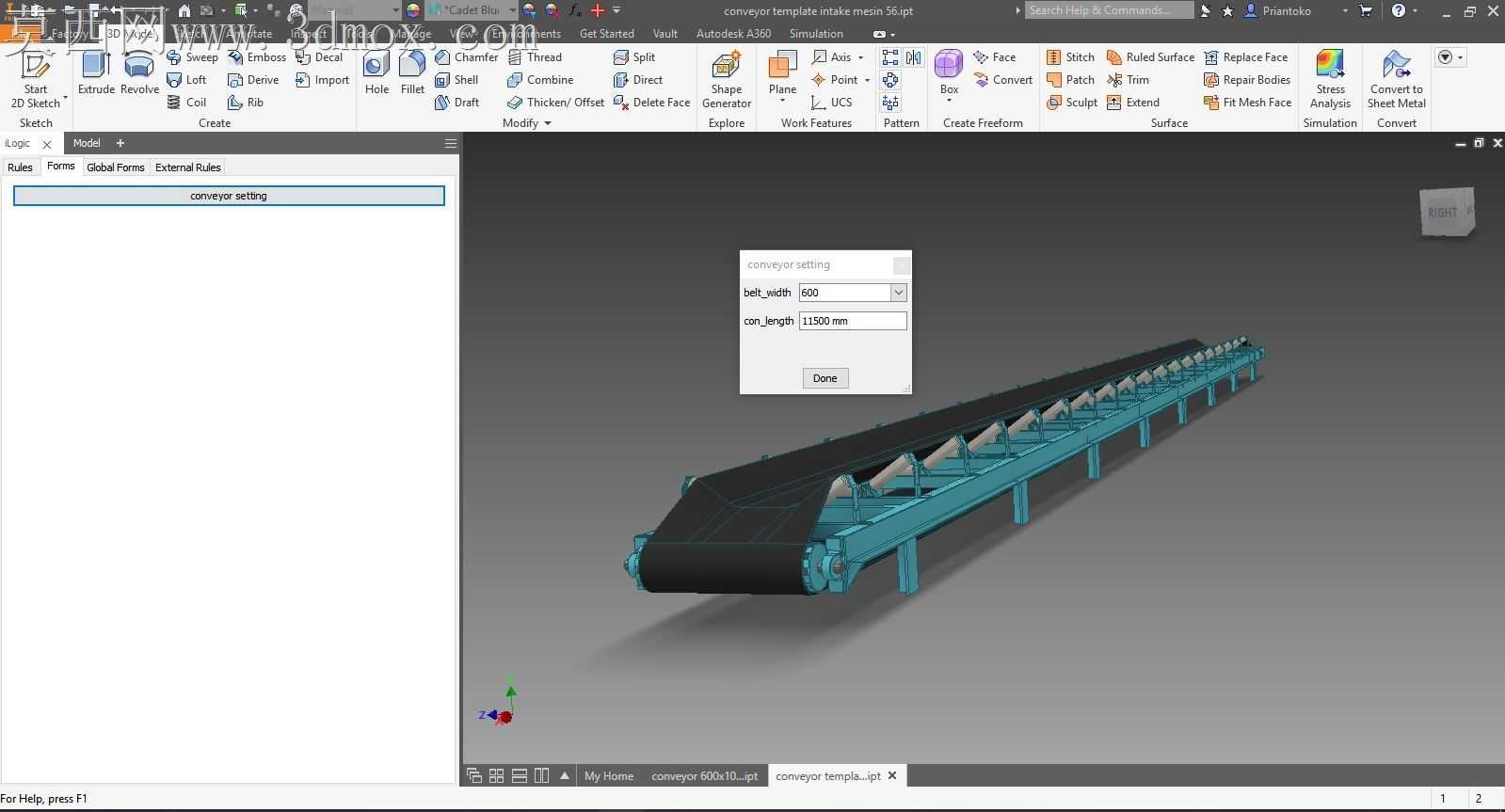

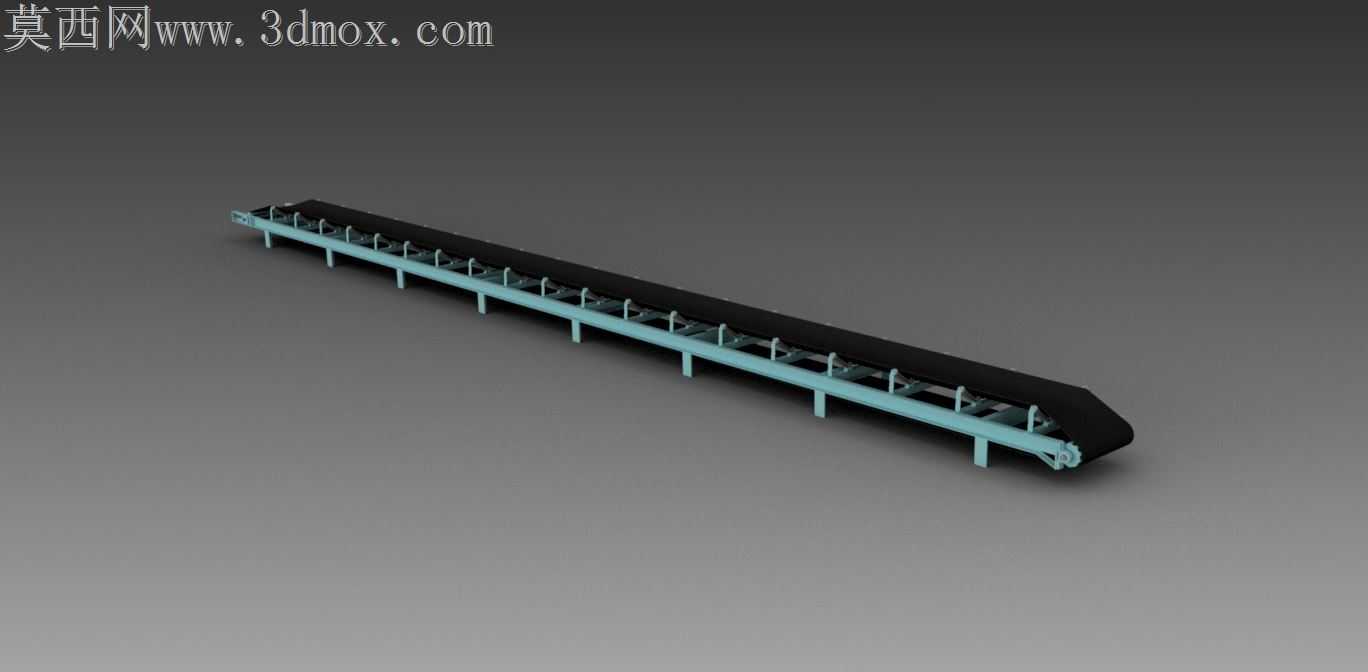

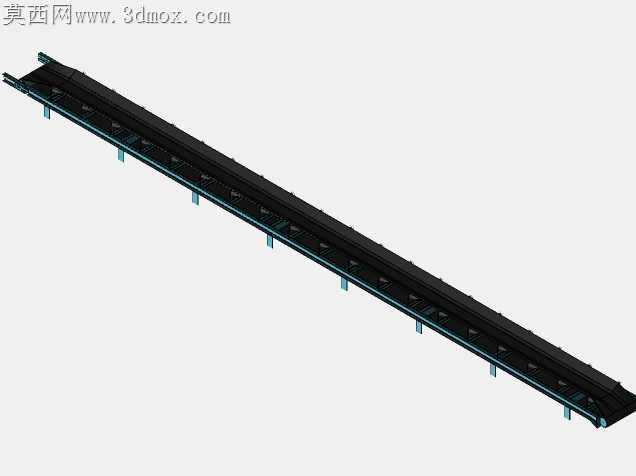

散料输送现场常遇到固定尺寸输送机无法适配不同工位料流宽度、输送距离的问题，换线时整台设备更换不仅成本高，拆装调试还会占用大量生产时间，这款带式输送结构的参数化设计，刚好戳中这类现场适配的痛点。机架支腿的间距没有做死值绑定，支腿与纵梁的连接孔位预留了长圆孔调节余量，加工时不用苛求每段型材的下料长度完全一致，装配时能顺着长圆孔微调支腿位置，抵消型材下料时的锯切公差，避免现场安装时出现孔位对不上、支腿悬空的问题。托辊组的安装座做了快拆卡槽设计，不用拧下全部固定螺栓就能更换磨损托辊，日常维护时不用拆解整段皮带架，能大幅缩短停机维护的时间。皮带张紧装置设置在机头滚筒两侧，调节螺杆的行程留足了皮带长期拉伸后的张紧余量，不用频繁裁剪皮带就能维持合适的张紧力，避免皮带打滑跑偏。参数调节窗体里的宽度、长度参数直接关联所有关联零件的尺寸，修改带宽时，托辊长度、滚筒长度、两侧挡边的间距会同步更新，不会出现改了主参数后附属零件尺寸不匹配的报错，改完参数就能直接导出对应尺寸的工程图，省去了重复改图的繁琐。纵梁采用的槽钢截面做了圆角过渡处理，没有尖锐的棱角，避免安装时划伤操作人员，也能减少应力集中导致的纵梁变形。机头传动部分的护罩预留了散热间隙，不会完全封死传动滚筒和电机的连接部位，长时间运行时能及时散出热量，避免传动部件过热损坏。挡料板的高度也跟着带宽参数联动，输送不同粒度的散料时，调整带宽后挡料板会自动匹配高度，不会出现物料从侧边撒漏的情况。支腿底部预留了地脚螺栓安装孔，同时也兼容可调节脚轮的安装，既能做固定工位的长线输送，也能临时加装脚轮做移动工位的短距转运，适配不同车间的布局需求。整个结构没有多余的装饰性设计，所有的结构特征都围绕加工易实现、装配好调整、维护够方便的实际需求做取舍，哪怕是小批量定制不同尺寸的输送设备，也能快速调整参数生成对应模型，直接对接加工生产，不用从零开始重新建模，能大幅缩短定制设备的交付周期。
