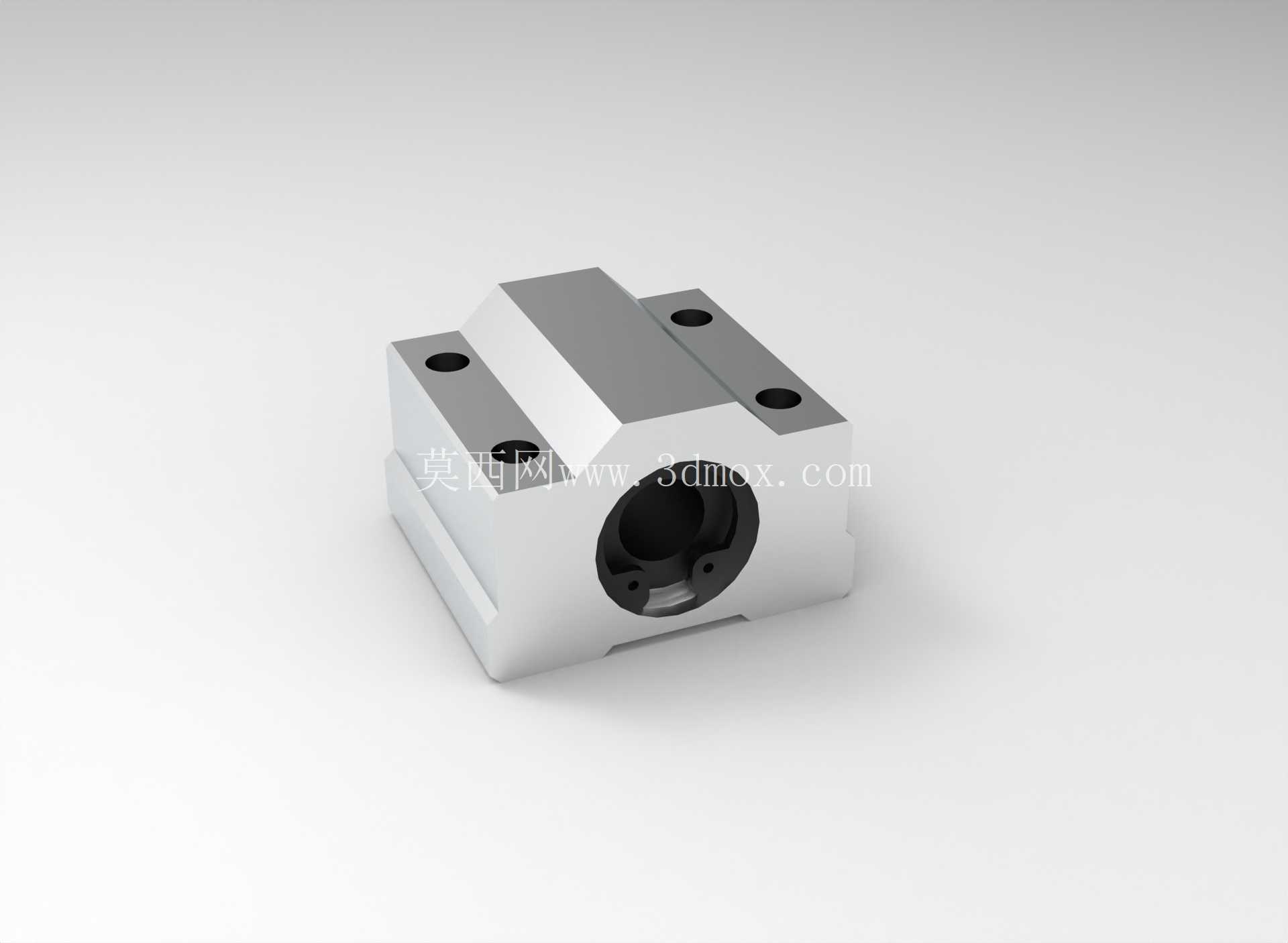

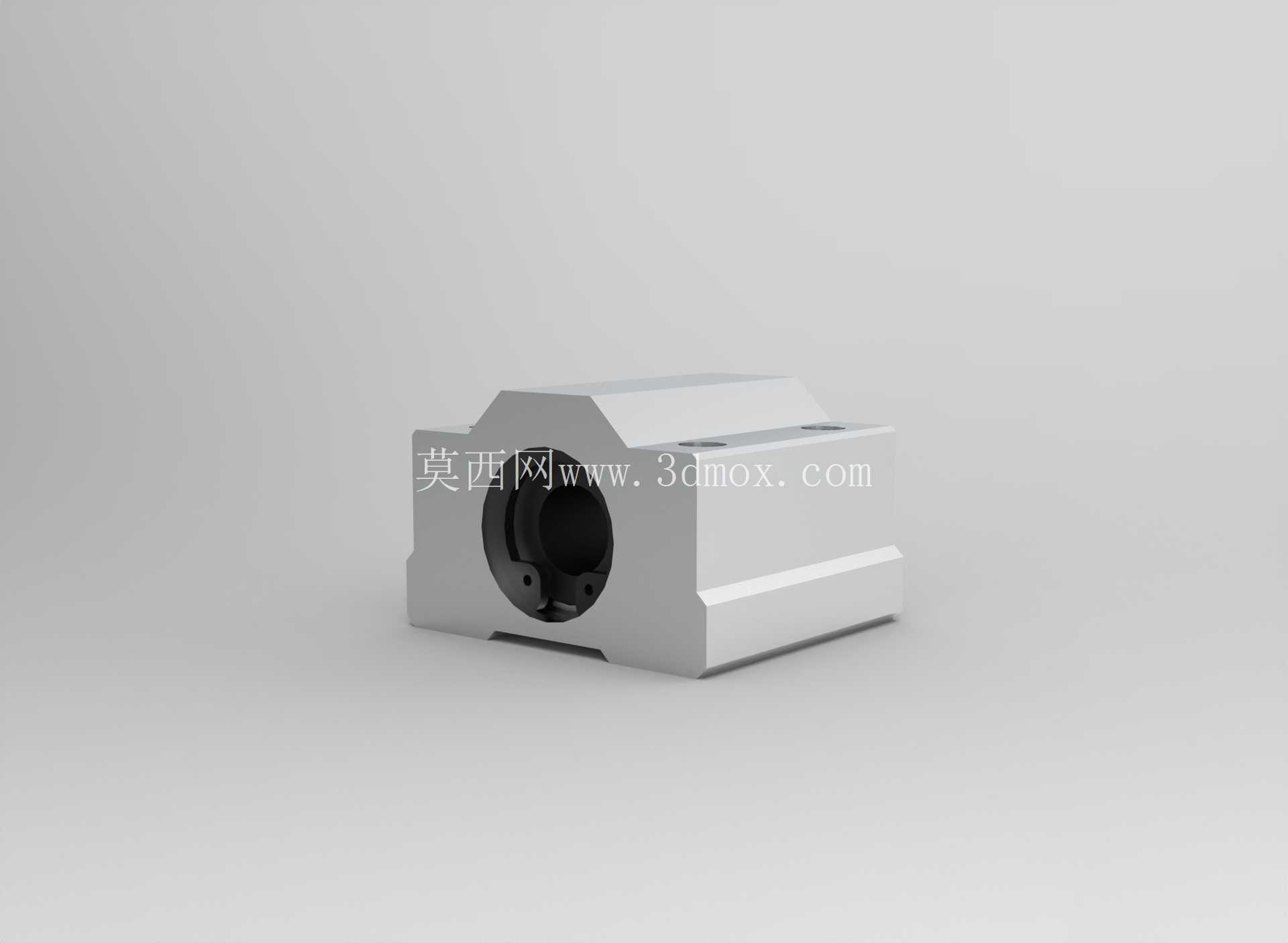

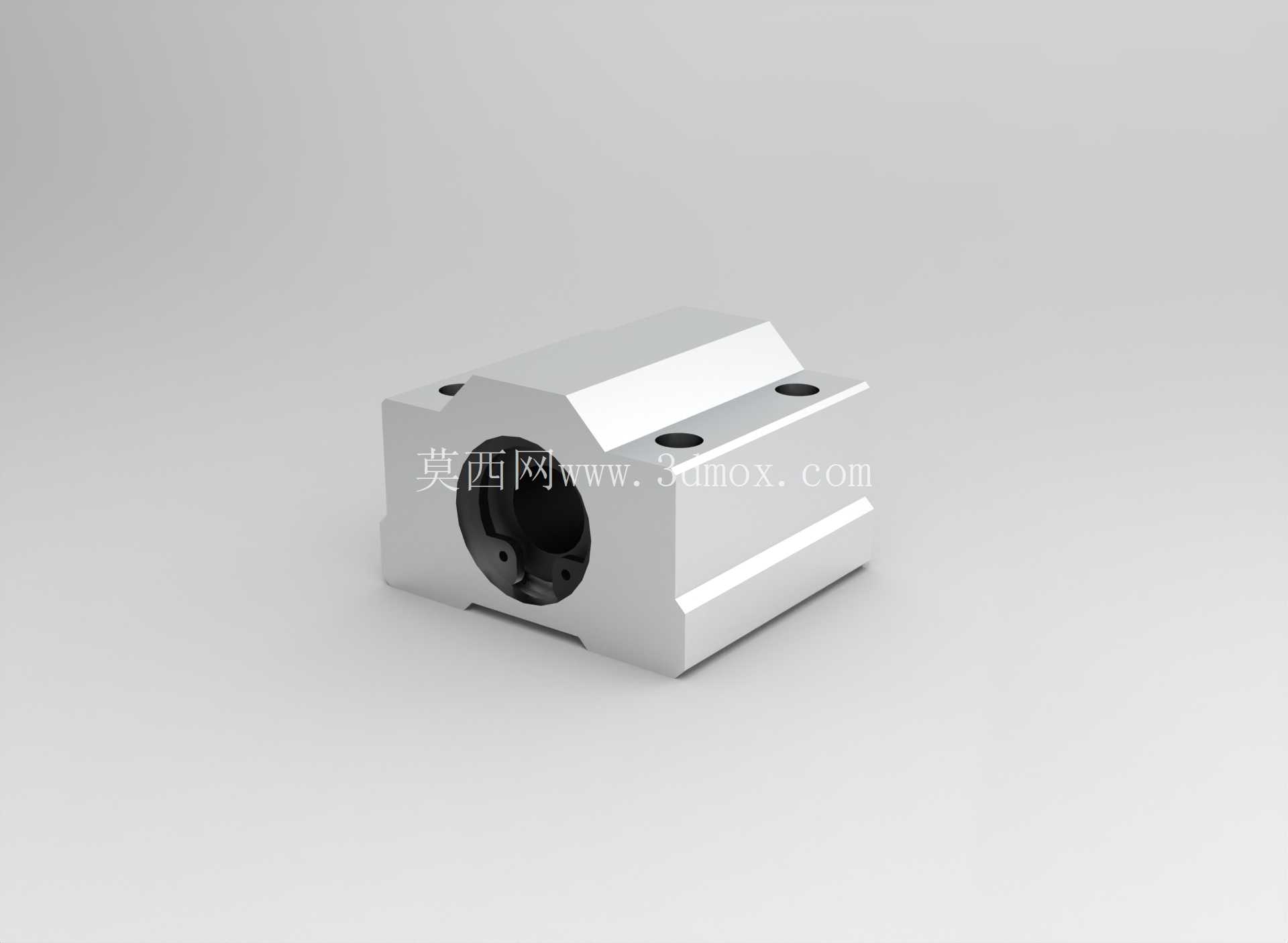

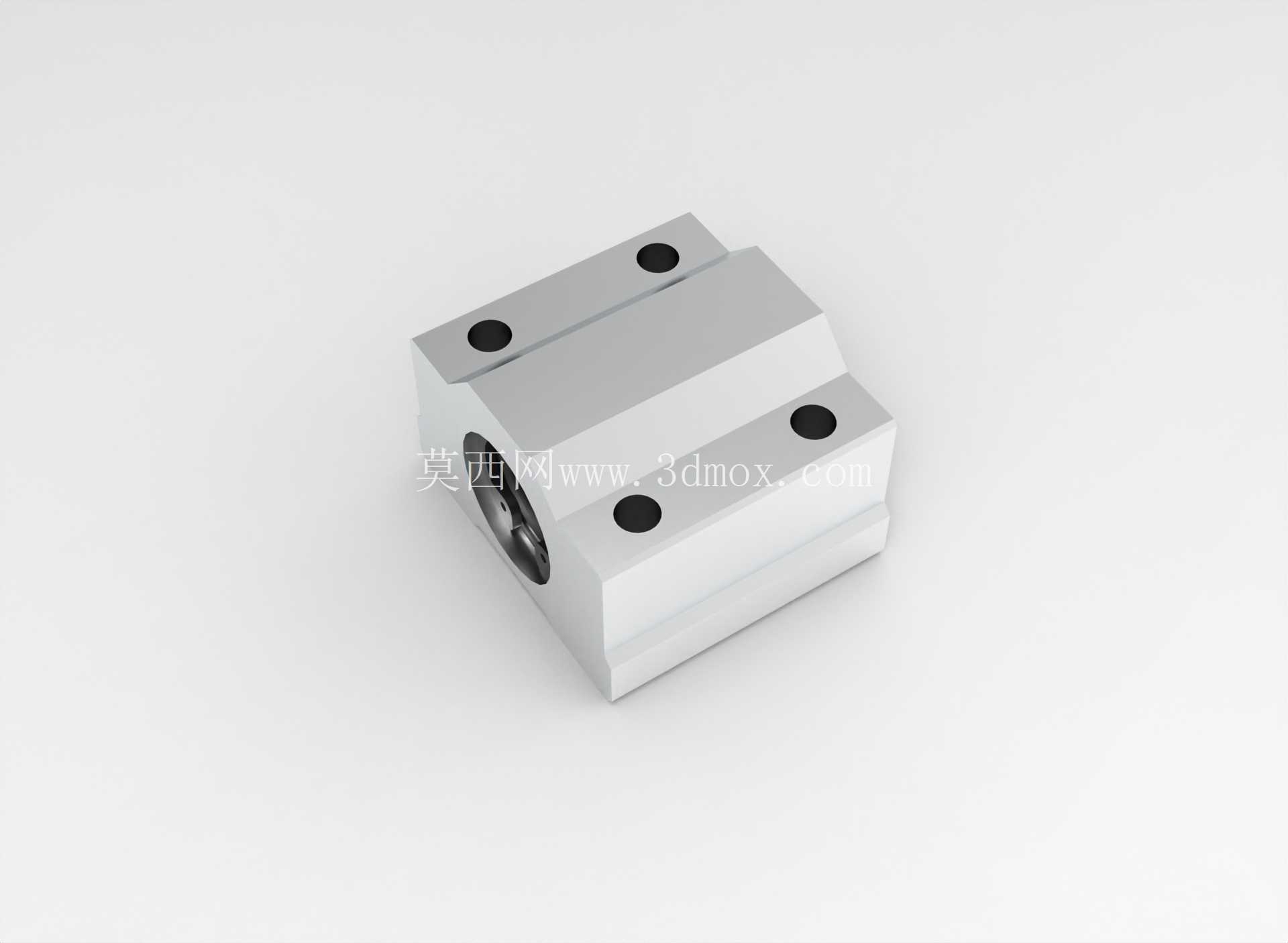

SCS8UU箱式直线滑动轴承单元结构

　　在自动化生产线的物料移栽工位、小型数控设备的滑台导向结构、3D打印设备的运动轴系、桌面级机械手的直线传动段，这类箱式直线滑动轴承单元是出现频率极高的导向承载部件，SCS8UU规格对应的适配轴径为8mm，属于轻载线性传动场景里的标准配置件。从实际使用场景来看，这类轴承单元不需要额外设计复杂的轴承座安装结构，自身集成了外壳承载结构与内部直线轴承衬体，可直接通过外壳上的安装孔固定在设备安装基板上，配合对应直径的光轴即可实现低阻力的直线往复运动，相比单独采购直线轴承再加工定制轴承座的方案，能大幅缩短设备装配的调试周期，也能避免自制轴承座与轴承配合公差不当导致的卡滞、磨损过快问题。

　　从功能特性上看，该单元内部的直线轴承带密封防尘结构，两端的密封圈可以阻挡车间环境里的金属切屑、粉尘进入轴承滚道区域，保持内部滚珠循环路径的顺畅，在常规车间环境下能有效延长维护周期；外壳采用铝合金材质一体加工成型，重量比钢制轴承座更轻，同时具备足够的结构刚性，在额定轻载工况下不会出现安装面形变导致的轴系卡滞。设计思路上，这款箱式单元的安装基准面做了精铣处理，平面度控制在合理公差范围内，两个安装孔的孔位间距遵循行业通用标准，能直接替换同规格的其他品牌同类型产品，不需要重新调整设备上的安装孔位；外壳侧面的注油孔预留了润滑脂加注通道，长期使用后可以直接通过注油孔补充润滑脂，不需要拆解轴承单元，降低日常维护的操作难度。

　　从安装边界尺寸来看，该单元的总宽度、总高度、安装孔中心距、轴孔中心到底面的高度都遵循行业通用的尺寸规范，适配8mm直径的淬硬光轴使用时，轴的表面硬度建议在HRC60左右，表面粗糙度控制在Ra0.8以下，能获得最优的运动顺畅度与使用寿命；安装时需要保证配合光轴的平行度公差，两根平行轴的平行度偏差如果超过允许范围，会导致轴承滚动体受力不均，出现运动阻力骤增、磨损加快的问题，在多轴联动的小型设备里，这个安装公差的控制直接影响最终的运动定位精度。

　　实际选型过程中，这类箱式直线轴承单元通常根据所需承载的负载大小、运动行程长度、运行速度来匹配对应规格，SCS8UU属于小尺寸规格，适合负载在几十牛范围内的轻载传动场景，比如小型检测设备的探针移动机构、点胶设备的胶头位移滑台、小型物料分拣机构的直线运动段，在这类场景下，它的运动阻力小、运行噪音低、安装便捷的优势能得到充分发挥。结构建模过程中，需要重点关注轴承内孔与安装底面的平行度公差、安装孔的位置度公差、内部轴承衬套与外壳的配合公差，这些尺寸参数直接影响成品装配后的实际使用性能；外壳的倒角、安装孔的沉头深度也需要符合标准紧固件的安装要求，避免出现螺丝锁付后突出安装面、或者外壳边缘与周边结构件发生干涉的问题。在实际设备调试时，这类轴承单元不需要做复杂的预紧调整，只要将光轴穿入轴承内孔，锁付固定外壳的安装螺丝后，手动推动滑动单元确认无卡滞即可完成装配，相比直线导轨滑块的装配调试难度更低，对非高精度要求的自动化设备来说，是性价比极高的导向部件选择。
