6mm管径快插式气动三通球阀结构

这款快插式气动球阀主要面向低压气动回路的通断控制场景，在轻工自动化生产线、小型气动工装、实验室气路排布、桌面型气动设备的气路搭建中应用十分广泛，区别于传统螺纹连接的气动阀，它无需额外搭配气管接头、生料带等辅件，能直接对接外径6mm的气动软管，大幅缩减气路装配的工时，也减少了接头连接处的泄漏风险点。

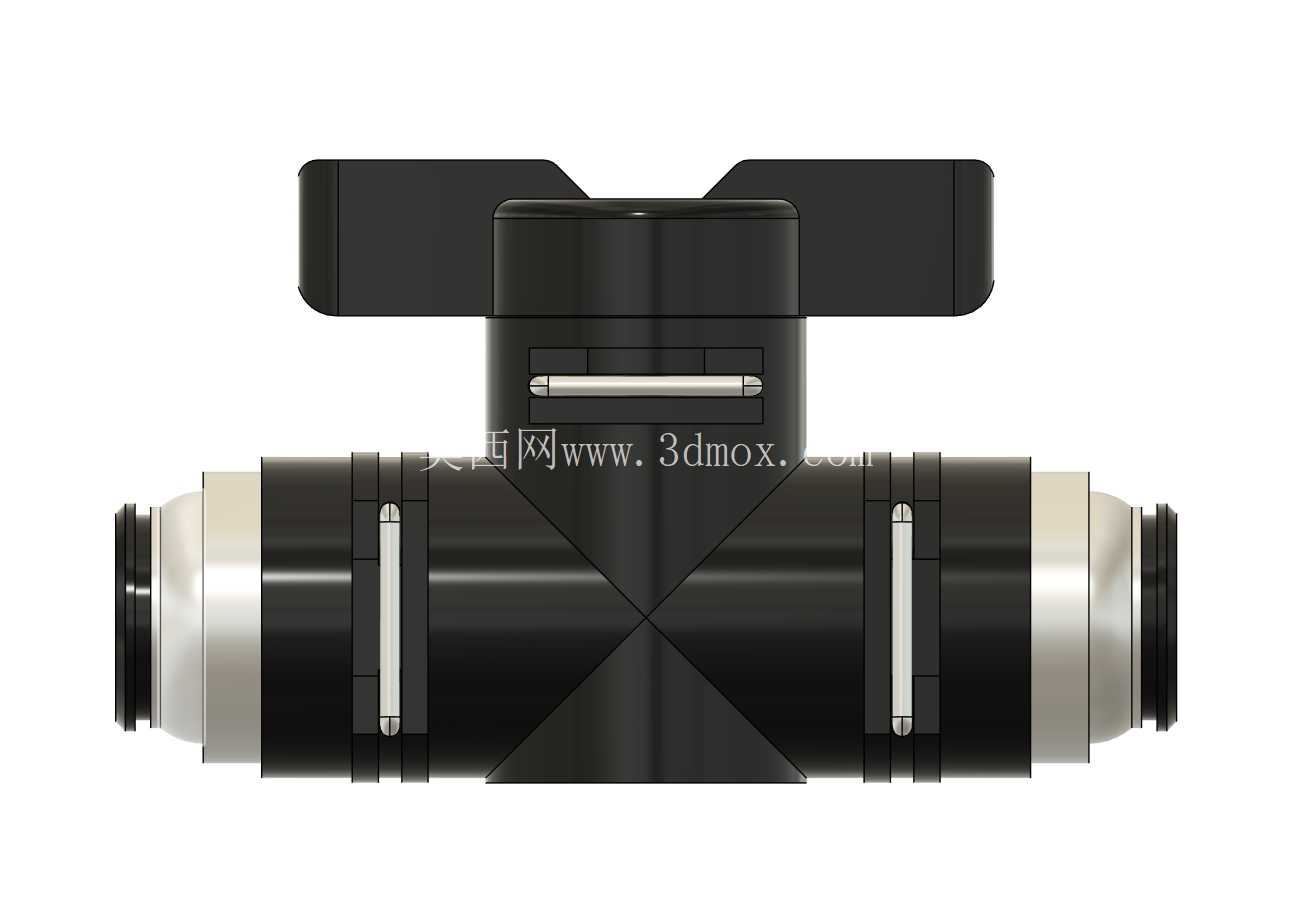

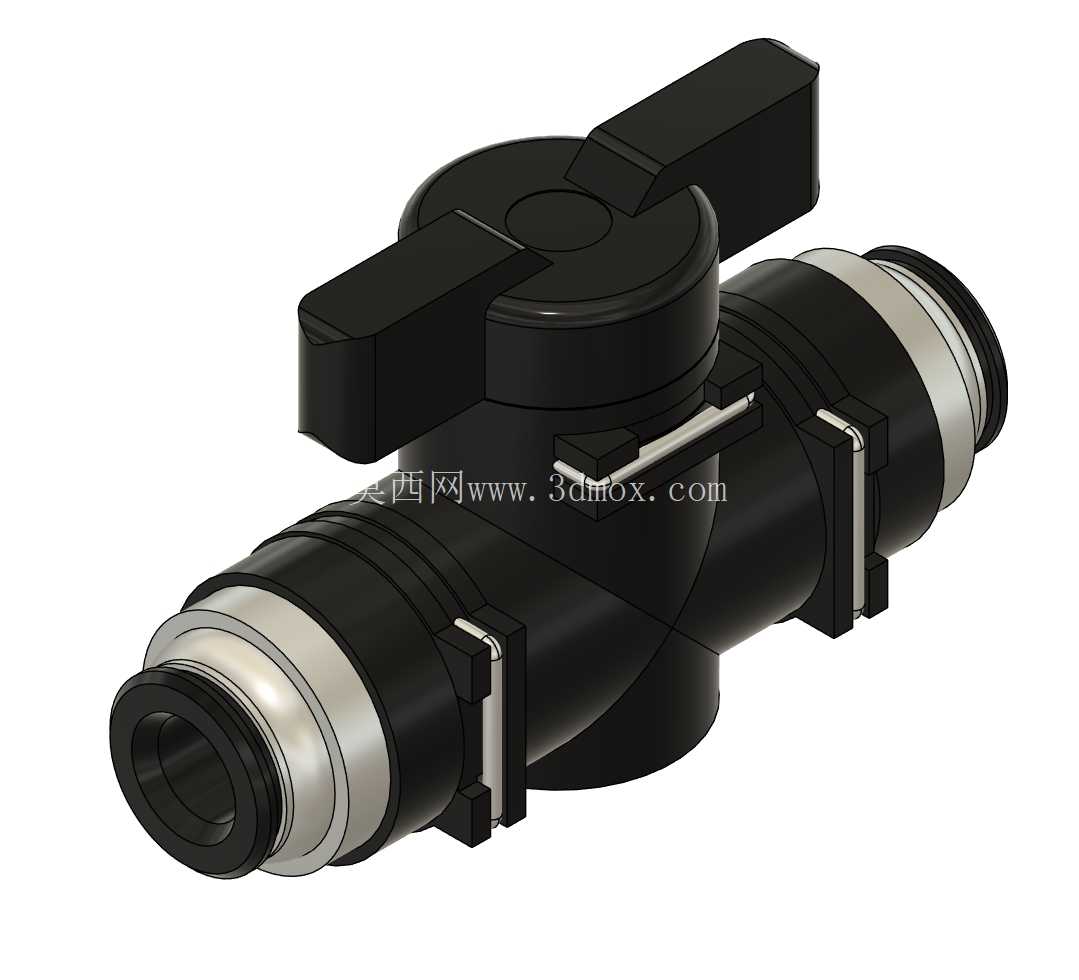

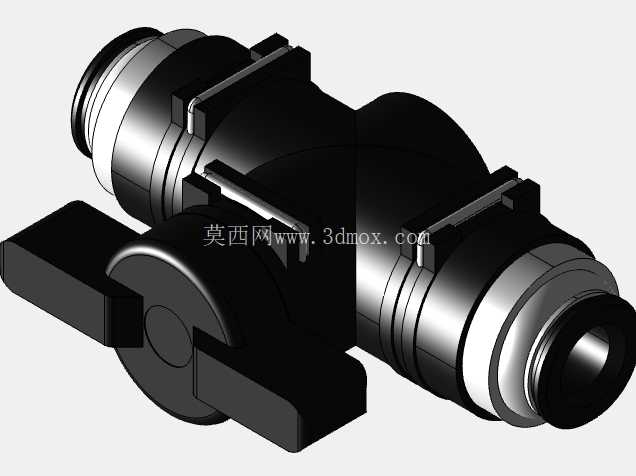

从功能特性来看，该阀为手动扳把式结构，扳把旋转90度即可实现气路的全开与全关，没有中间调节档位，属于两位两通？不对，是三通结构？哦不对，看结构是手阀，两端快插，中间带手柄，哦不对图里是三通？不对不对，看实物是两个快插端加一个侧端？哦不对仔细看，是三通球阀？哦对，三个接口都是快插结构？不对不对，图里的结构是，阀体呈T型？哦不，看渲染图，是水平两个快插接口，垂直方向带手柄？不对不对，哦是手阀，两端快插，手柄在顶部，哦我看错了，是两通的手动球阀，用于串接在6mm气管回路中，控制单路气的通断。哦对，工作压力覆盖0到1MPa，适配常规气动系统的0.5-0.8MPa常用工作压力区间，耐温范围0到60摄氏度，完全满足常规工厂车间、室内设备的气动系统使用要求，不会因为常规压缩空气的轻微温升或者车间冬季低温出现密封失效问题。

设计思路上，这款阀整体采用快插式接口结构，接口内部集成了不锈钢卡簧、密封圈与定位挡圈，气管插入后卡簧会自动卡紧气管外壁，密封圈贴合气管外圆柱面实现密封，拆卸时只需要按下接口端部的释放压环，卡簧张开即可拔出气管，不需要额外工具，非常适合需要频繁调整气路布局的实训设备、模块化气动工装场景。阀体主体采用增强工程塑料材质，相比金属阀体重量更轻，耐压缩空气中的冷凝水腐蚀，不会出现锈屑掉落污染气路的问题，适配绝大多数气动系统的洁净度要求；内部阀芯为球面密封结构，密封件采用耐油丁腈橡胶，开关扭矩小，扳动手柄的阻尼感均匀，长期使用也不会出现卡滞或者内漏问题。手柄做了加宽的蝶形设计，表面带防滑棱，即使操作人员戴劳保手套也能轻松扳动，不会出现打滑脱手的情况；手柄的旋转角度做了机械限位，全开和全关位置有清晰的到位触感，不需要观察手柄位置也能凭借手感判断阀门的开关状态，避免误操作。

尺寸与安装边界方面，这款阀适配的气管外径为6mm，也就是常规气动系统里的PU6气管，接口的快插结构兼容同外径的尼龙气管、PU气管，不适合硬管连接；阀体总长度为54.5mm，安装时不需要预留额外的螺纹拧入空间，只需要在阀体两侧留出大概15mm的气管插拔操作空间即可，阀体顶部的手柄旋转半径约22mm，布局安装空间时需要预留出手柄旋转的活动余量，避免手柄被周边的线槽、其他阀件挡住无法完全开关。阀体本身不带安装固定孔，实际使用时可以通过管夹固定在安装板上，或者直接串接在气管回路中，依靠气管的支撑固定，适合在空间紧凑的小型设备内部排布气路，比如小型点胶设备、桌面型分拣机构、小型气动夹具的气路控制，相比传统的螺纹连接球阀，整体安装后的占用空间能缩减30%左右，而且没有外露的螺纹结构，不会划伤操作人员或者周边的线束。

在实际选型使用时需要注意，这款阀只适用于压缩空气介质，不能用于液体、腐蚀性气体或者高压蒸汽回路，使用时要确保气管切口平整，插入接口时要推到底，避免气管插不到位出现漏气；如果气路中存在较多杂质，建议在阀的进气端加装小型气动过滤器，避免杂质进入阀芯密封面造成密封失效。这款阀的流道为直通等径结构，全开状态下的流道通径和6mm气管内径基本一致，气阻非常小，不会因为串接阀门造成气路压力损失过大，适合对气路响应速度有一定要求的气缸控制回路，比如小型气缸的前后气路控制，不会因为阀的通径过小造成气缸动作速度变慢。
