VertexHV-12转台用自动化电机适配齿轮带盘

　　在小型精密回转工作台的自动化改造场景里，很多从业者都会遇到标准传动件和定制化电机安装位不匹配的问题，这款适配结构就是针对Vertex HV-12型号转台开发的专用衔接组件，核心作用是在不破坏原有转台主体结构的前提下，实现标准规格自动化电机的可靠搭载，解决原厂转台手动操作无法适配自动化产线节拍的痛点。从实际应用场景来看，这类适配结构常出现在小型精密加工工位、光学检测回转台、3D扫描旋转载台的改造项目中，这类场景对转台的传动间隙、安装同轴度都有较高要求，不能通过大幅切削原有转台结构来完成电机加装，否则会破坏转台原有的回转精度，甚至导致转台主轴受力偏移，影响最终的加工或检测精度。

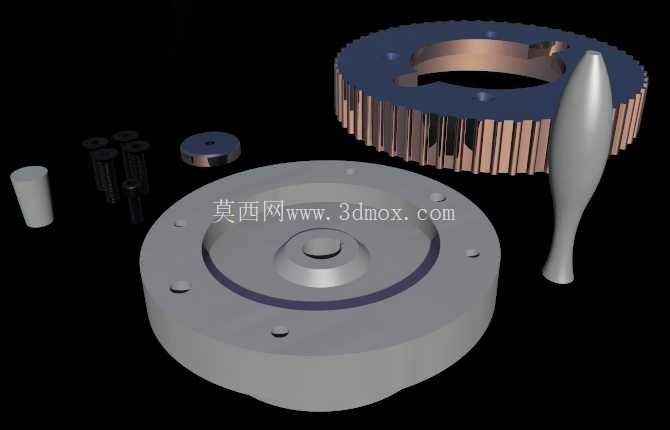

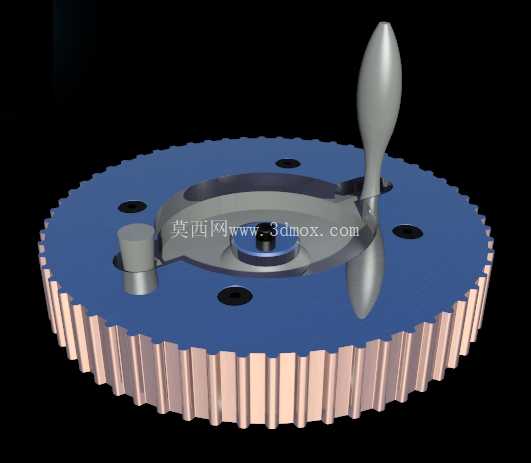

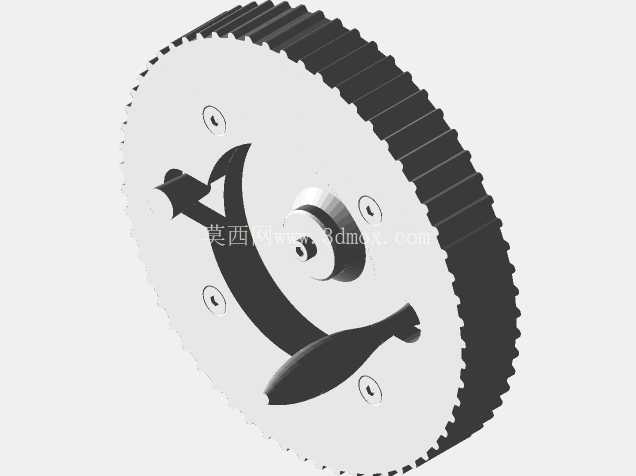

　　这款适配结构的基准依托标准25mm规格的AT10齿轮带盘做主体承载，齿轮带盘本身的齿形精度、节圆跳动都沿用标准件的成熟参数，不需要重新开模制作传动齿圈，能有效降低改造成本，同时保证传动过程的平稳性，同步带传动本身具备的缓冲吸振特性，也能避免电机启停瞬间的冲击直接传递到转台主轴上，保护转台内部的精密轴承结构。设计过程中首先要确定安装边界，原有转台的手轮/手动转轮安装位是唯一的动力输入接口，所以适配结构的安装定位基准完全和原手轮的安装轴径、定位止口保持一致，不需要对转台的输入轴做任何二次加工，只需要拆除原有手动操作的轮子，就能把这套适配组件直接装到原位置，大幅降低现场改造的工作量，也避免了二次加工带来的装配误差。适配结构上的电机安装位做了可调整设计，因为不同批次的自动化电机安装法兰尺寸可能存在小幅偏差，同时同步带安装需要合适的张紧力，所以电机固定位预留了长条形调节槽，安装时可以先把电机预固定在调节槽上，套好同步带之后调整电机位置到合适的张紧度，再锁紧固定螺丝，不需要额外加装张紧轮结构，让整个适配组件的结构更紧凑，不会在转台外侧突出过多结构，避免和周边的加工刀具、检测探头发生运动干涉。主体承载盘上的多个通孔是对应转台原有端面的固定螺柱位置设计的，安装时这些孔位刚好对准转台端面上的原有固定柱，既能起到周向定位的作用，防止适配盘在传动过程中发生相对转动，也能通过这些柱位承担部分轴向载荷，避免所有传动扭矩都作用在转台输入轴的键连接位置，提升整个结构的负载能力。盘面上凸起的定位柱是同步带防脱结构的一部分，当同步带高速传动出现小幅跳动时，定位柱能限制带的侧向位移，避免同步带从齿盘上滑脱，提升长时间运行的可靠性，不需要操作人员频繁停机检查带的位置。

　　适配结构上搭载的可移动组件，是为了兼容不同长度的电机输出轴设计的，当选用的电机输出轴长度超出标准值时，可以通过调整可移动组件的位置，给电机轴留出足够的避让空间，不会出现轴端顶到适配盘端面的问题，同时这个可移动组件也能作为行程触发的碰块使用，配合外部的限位传感器，实现转台回转原点的精准定位，满足自动化场景下的零位复位需求。从外形尺寸来看，整个适配盘的外径和原手轮的外径基本保持一致，不会因为加装适配结构导致转台的整体回转半径变大，在原有设备的安装空间内就能完成改造，不需要额外调整周边设备的布局。

　　齿圈部分的齿形完全符合AT10同步带的啮合标准，和标准同步带的啮合间隙控制在合理范围内，既不会因为间隙过大导致传动回差超标，也不会因为间隙过小导致传动阻力变大、电机负载升高。整个结构的材质选择上，主体承载盘采用刚性足够的合金材质，保证长期受力不会发生形变，齿圈部分采用耐磨材质，降低长期传动过程中的齿面磨损，延长组件的使用寿命，减少后期维护更换的频率。在实际装配过程中，需要先把齿轮带盘部分固定在转台的输入轴上，通过轴端的锁紧螺丝把带盘和输入轴牢牢固定，保证周向无相对转动，再把电机固定到适配盘的安装位上，调整同步带张紧度之后锁紧电机固定螺丝，最后手动转动转台检查整个传动过程是否顺畅，有没有卡滞、带跳动的问题，确认无误之后就可以接电调试，实现原有手动转台的自动化驱动改造。这类适配结构的设计核心是尽可能沿用原有设备的安装基准，减少定制加工的零件数量，在保证传动精度和结构强度的前提下，降低改造的成本和难度，让老旧的手动转台能快速接入自动化产线，发挥更大的使用价值，避免因为无法适配自动化需求就整体更换转台造成的成本浪费。
