工业用多瓣式液压抓斗结构设计

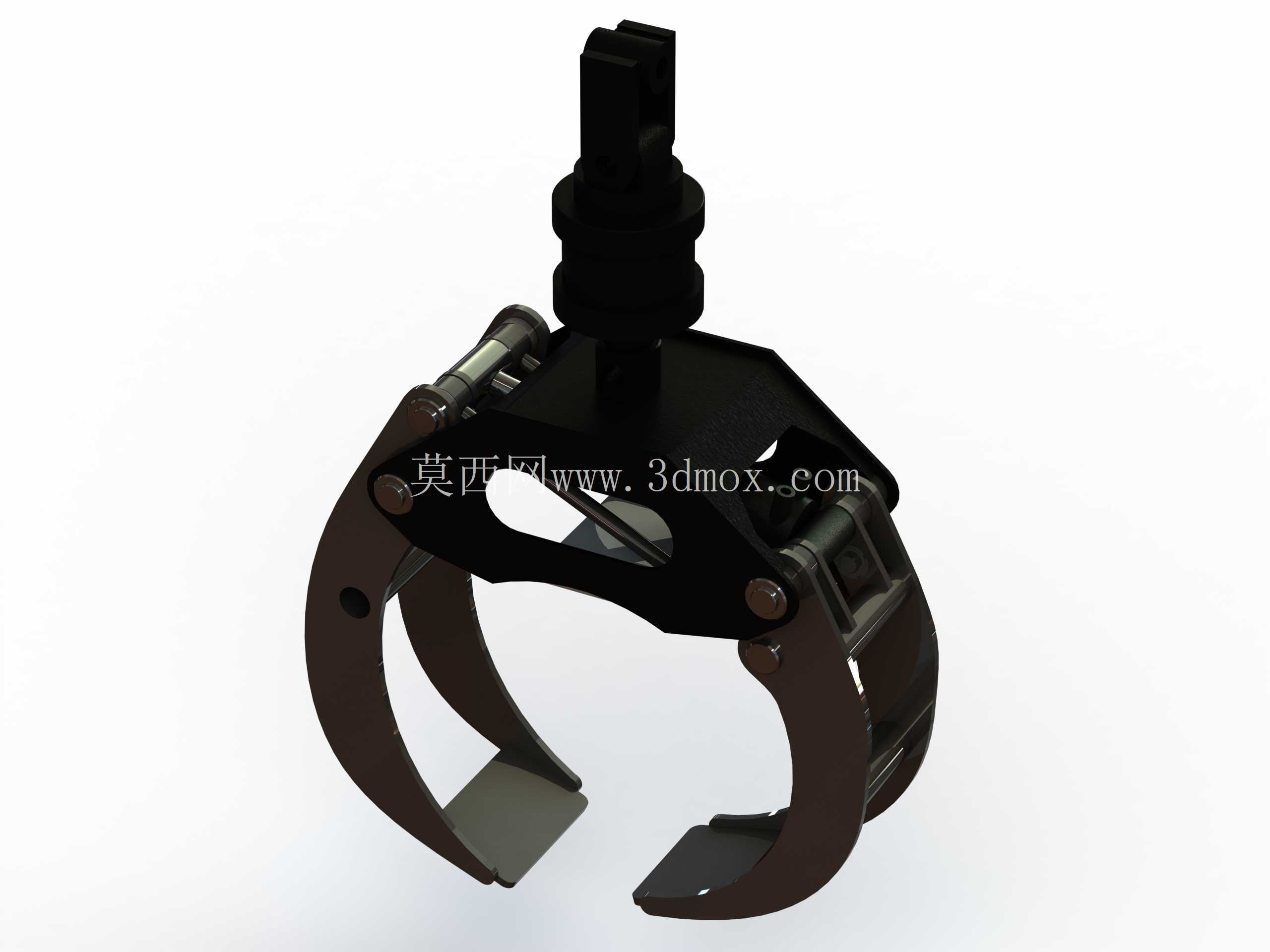

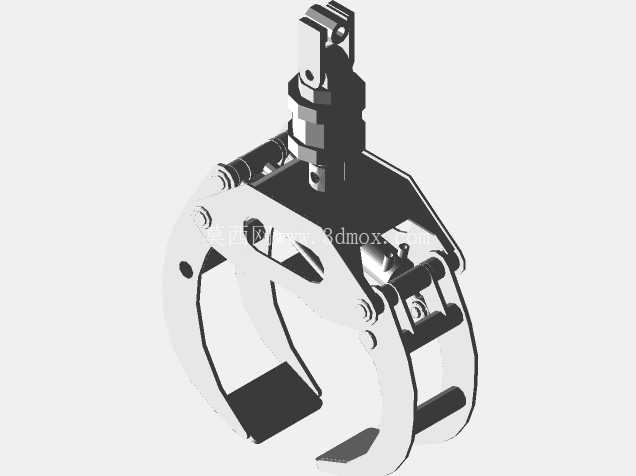

　　在废钢回收堆场、原木装卸码头、城市建筑垃圾清运、冶金车间散料转运这类场景里，液压抓斗是适配在挖掘机、起重机臂端的核心作业属具，替代传统人工捆扎、吊钩吊装的低效作业模式，能直接对不规则形态的散碎、大块物料完成抱夹抓取，作业全程不需要额外辅助人员挂钩，大幅降低高危装卸场景的安全风险，同时提升单作业循环的物料抓取量。这款抓斗采用多瓣弧面爪瓣结构，区别于平口抓斗的平面夹持，弧面爪瓣在闭合时会形成半封闭的容料空间，针对形状不规则、表面摩擦力不均的废钢块、原木段、建筑碎块，能通过多点咬合避免物料滑落，单爪瓣的接触边缘做了加厚耐磨处理，应对硬质金属物料的剐蹭、挤压工况时，能减少局部结构的磨损变形量，延长易损件的更换周期。

　　从结构设计逻辑来看，顶部的连接座采用标准销轴连接接口，能适配多数主流吨位挖掘机动臂端的安装尺寸，不需要额外改装连接法兰，现场换装时只需要对准销轴孔插入固定销，连接液压油路即可完成调试，安装边界预留了足够的管路排布空间，避免臂端俯仰动作时挤压液压油管。内置的液压驱动单元布置在抓斗上部的密封壳体内，壳体做了防尘防水的密封结构，能适应露天堆场的扬尘、雨天作业环境，避免杂物进入液压油缸配合面造成密封件磨损。爪瓣的铰接点采用耐磨铜套配合高强度销轴，每个铰接位置都设计了润滑脂注油口，日常维护时可以直接在外部加注润滑脂，不需要拆解结构就能完成铰接位的保养，降低现场维护的工作量。

　　尺寸参数上，这款抓斗最大张开宽度688毫米，闭合状态下最大外径276毫米，整体安装高度1053毫米，选型时可以根据配套主机的臂端载荷、作业空间的限高要求匹配，比如在厂房内部的废钢转运工位，1053毫米的安装高度不会因为臂端附加长度过大影响室内作业的回转空间，276毫米的闭合外径能适配常规料斗的进料口尺寸，卸料时不会因为爪瓣闭合尺寸过大卡滞在料口位置。爪瓣的曲面弧度经过反复调整，闭合时相邻爪瓣之间的间隙控制在合理范围，抓取小块散料时不会出现大量漏料的情况，抓取大块物料时，爪瓣前端的咬合齿能嵌入物料表面的缝隙，提供足够的夹持摩擦力，即使是表面光滑的圆钢、原木段，也能稳定夹持不会在回转过程中脱落。

　　上部的回转连接结构允许抓斗在作业时360度回转，配合主机的臂端动作，不需要频繁移动主机位置就能调整物料的摆放角度，在货车装卸、料箱堆料这类需要精准对位的作业场景里，能大幅减少对位调整的时间。结构受力层面，每个爪瓣的受力臂都做了变截面加强设计，在铰接受力最大的位置加厚板材厚度，非主要受力区域做了合理的减重处理，在保证整体结构强度满足额定抓取载荷要求的前提下，尽可能降低抓斗自身的重量，减少主机的载荷损耗，让更多的液压动力用于物料抓取，而不是承担抓斗自身的冗余重量。液压油路的接口采用标准快插接头，现场连接管路时不需要复杂的密封处理，快插接头自带的密封结构能承受作业时的系统压力，避免油路渗漏。日常作业过程中，操作人员只需要通过主机的操作手柄控制液压油的流向，就能完成爪瓣的张开、闭合动作，配合回转功能就能完成全流程的抓取、转运、卸料作业，操作逻辑和常规铲斗的操作习惯一致，不需要额外的操作培训，机手能快速上手适配。针对不同的作业物料，这款抓斗的爪瓣角度设计兼顾了大块硬质物料和小块散料的抓取需求，不需要更换爪瓣就能适配多种作业场景，减少了现场更换属具的停机时间，适合物料类型复杂的综合装卸场站使用。
