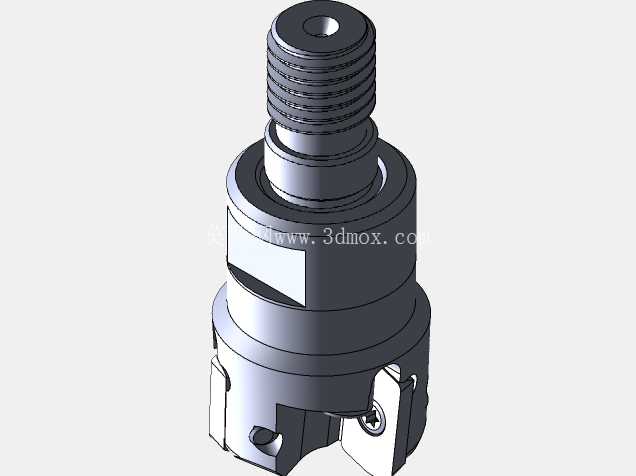

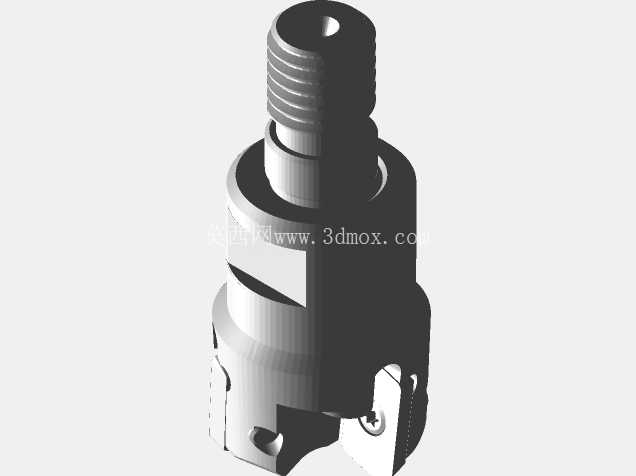

可换刀片式硬质合金立铣刀结构设计

　　这款可转位立铣刀的结构设计，核心围绕数控铣削加工中常见的大余量开粗、半精铣工况展开，针对普通焊接式铣刀刀片磨损后整体报废、换刀对刀耗时久的痛点做了针对性优化，在模具钢、铸铁、有色金属零件的平面、台阶面、浅槽加工场景中适配性极强。刀体主体采用合金结构钢调质处理，表面做发黑防锈工艺，兼顾刚性与韧性，避免高速铣削过程中刀体受交变切削载荷发生断裂变形；尾部采用标准螺纹连接结构，可直接适配主流数控铣床、加工中心的螺纹刀柄，安装时无需额外调整拉钉、夹头的同轴度，拧紧后端面贴合即可保证径向跳动控制在0.02mm以内，大幅缩短换刀辅助时间。

　　刀头部分均匀分布三个切削齿，每个齿位设计了独立的刀片定位槽，搭配内六角锁紧螺钉实现硬质合金刀片的压紧固定，刀片采用带涂层的硬质合金材质，切削刃口经过钝化处理，可承受大进给切削下的冲击载荷，单个刀片磨损后只需松开螺钉更换对应刃口或全新刀片，无需将刀体从主轴上拆下，也无需重新对刀设定工件坐标系，能有效减少机床停机等待时间。刀片安装槽的定位面设计有1.5°的负倒棱角度，安装后刀片自然形成-5°的径向前角与-3°的轴向前角，这种角度搭配既能保证切削刃的抗冲击性能，避免断续铣削时发生崩刃，又能在切削过程中引导切屑顺着排屑槽向外排出，减少切屑缠绕刀体、刮伤已加工表面的问题；排屑槽采用大圆弧曲面设计，槽底过渡圆角经过抛光处理，切屑流经时阻力更小，即使在10mm以上切深的大余量铣削工况下，也能顺利将C形切屑排出切削区域，避免堵屑造成的刀片崩损、工件表面振纹问题。

　　刀体中部设计有一圈银色的定位轴肩，安装刀柄时轴肩端面与刀柄定位面紧密贴合，可承受铣削过程中产生的轴向切削力，避免螺纹连接受轴向载荷发生松动；轴肩与刀头、刀柄连接段的同轴度公差控制在0.01mm以内，高速旋转时动平衡等级可达G2.5，适配最高8000rpm的主轴转速，加工过程中振动更小，能有效延长刀片使用寿命，提升工件表面加工质量。从安装边界来看，这款铣刀的切削直径覆盖常用的20-32mm规格，刀体总长度根据直径不同控制在60-90mm之间，螺纹连接段采用标准M10-M16细牙螺纹，可直接替换同规格的焊接式立铣刀、整体硬质合金立铣刀，无需更换现有刀柄，适配性极强。

　　在实际加工场景中，针对模具钢材料的开粗加工，可搭配APMT系列硬质合金涂层刀片，采用S1500r/min、F1200mm/min、ap2mm的切削参数，每齿进给量可达0.25mm/z，加工效率是普通高速钢立铣刀的3倍以上；加工铝合金等有色金属时，可更换抛光刃口的无涂层硬质合金刀片，适当提高转速与进给量，能获得更好的表面光洁度，减少积屑瘤的产生。刀体上的螺钉孔采用沉头设计，锁紧螺钉安装后头部完全沉入刀体内部，不会突出到排屑槽内干扰切屑排出，也不会在高速旋转时产生额外的风阻与动平衡偏差；每个刀片定位槽旁都设计有微小的定位凸点，刀片安装时凸点与刀片侧面的定位缺口配合，可快速定位刀片的安装位置，避免装夹时刀片位置偏移造成的切削刃跳动超差，即使是新操作人员也能快速完成刀片更换，无需借助对刀仪反复调整刃口位置。
