对夹式法兰安装球阀多规格工业三维设计

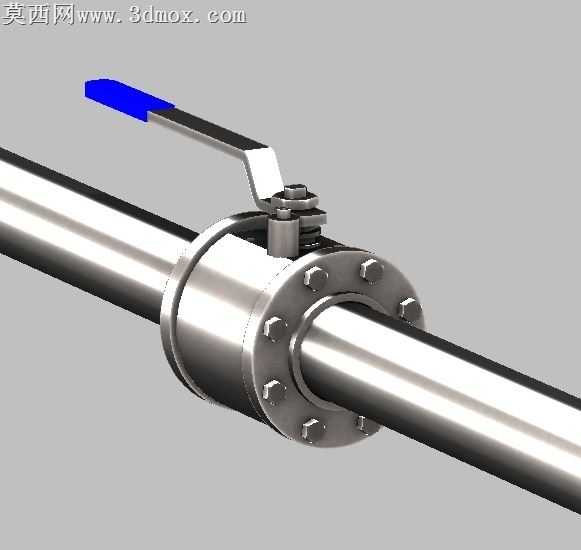

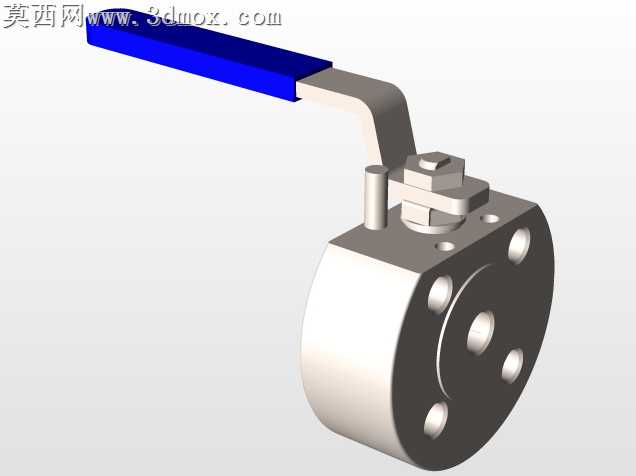

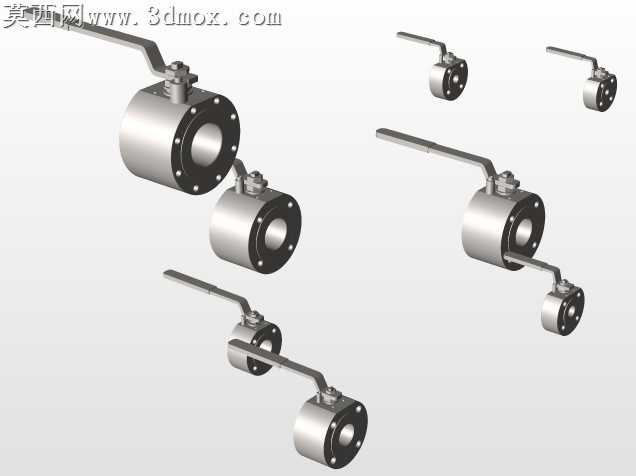

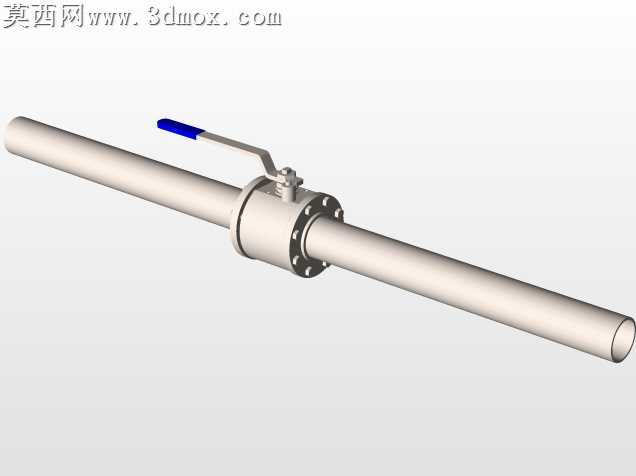

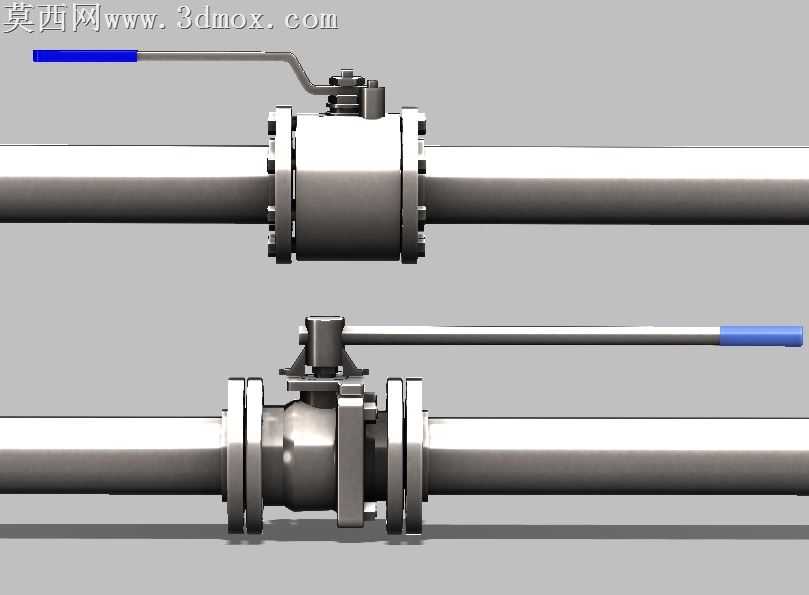

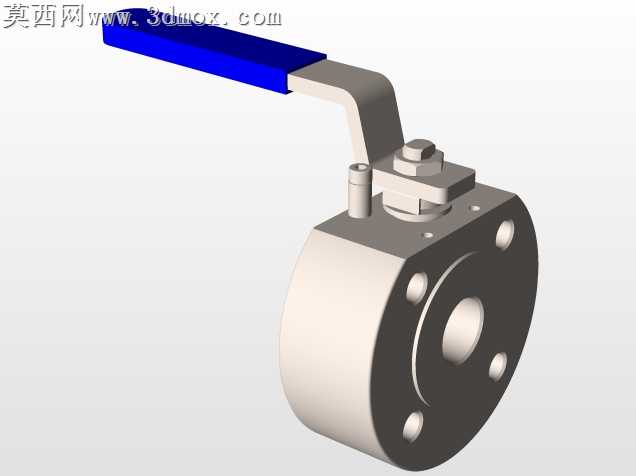

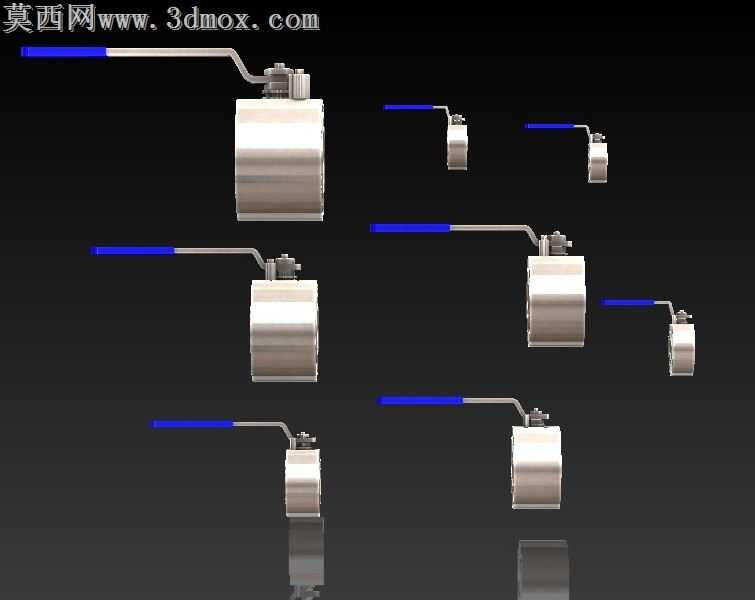

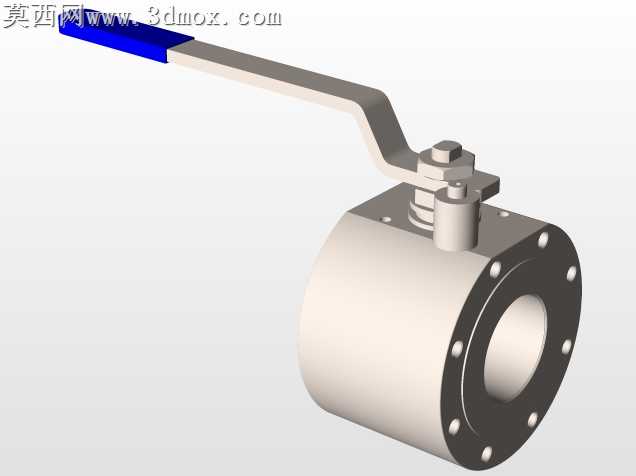

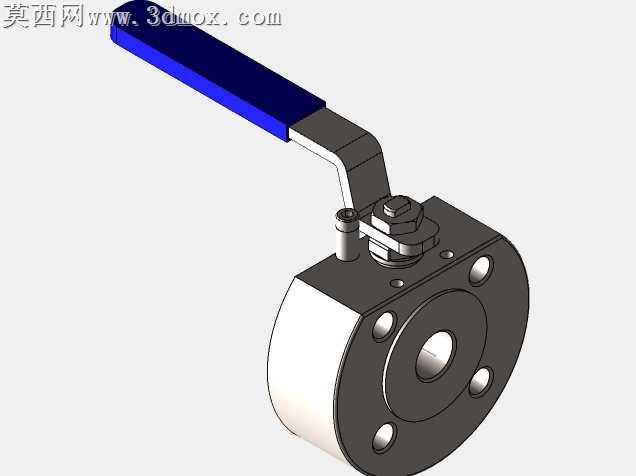

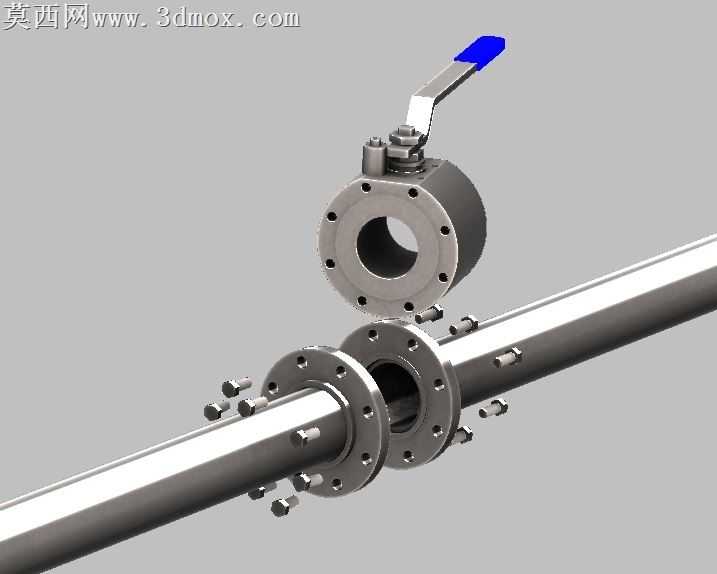

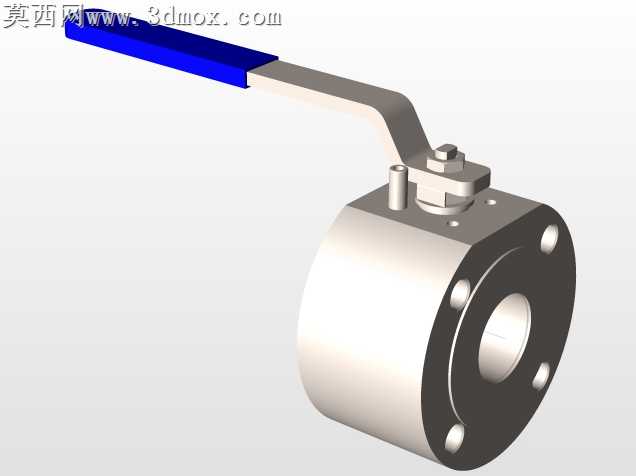

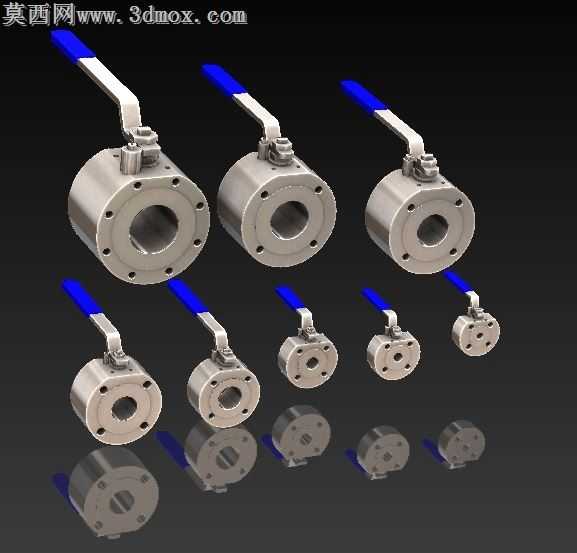

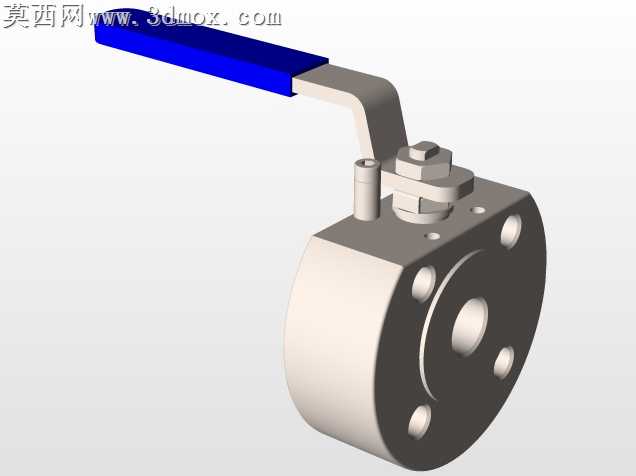

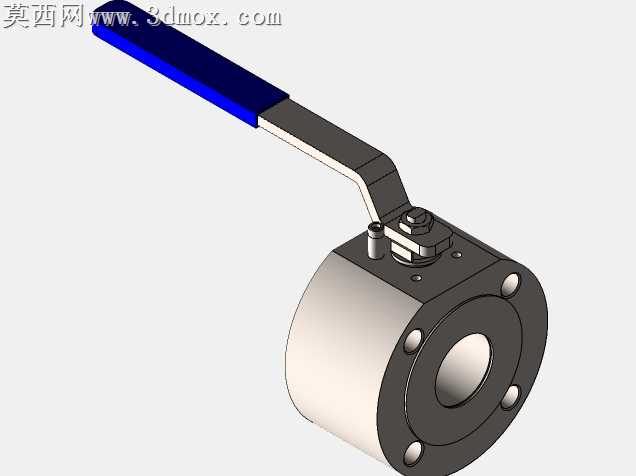

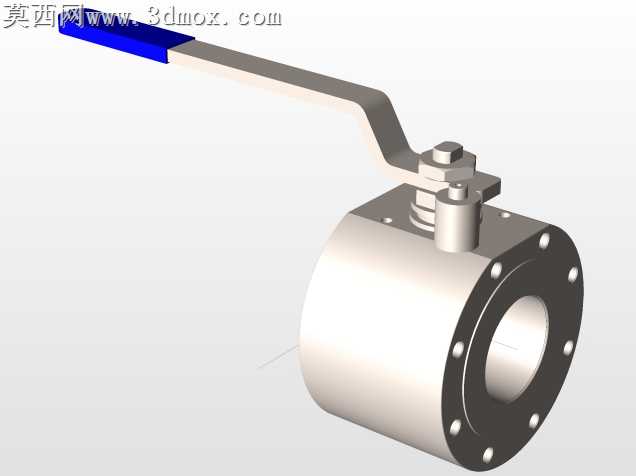

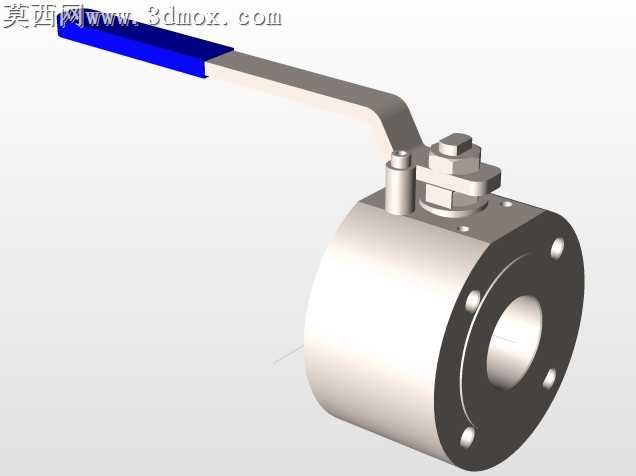

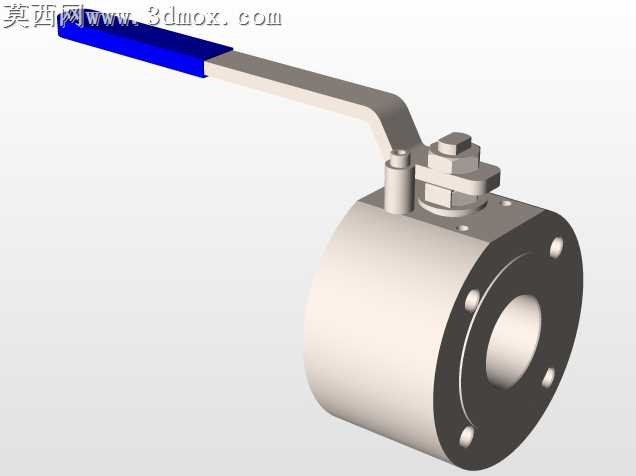

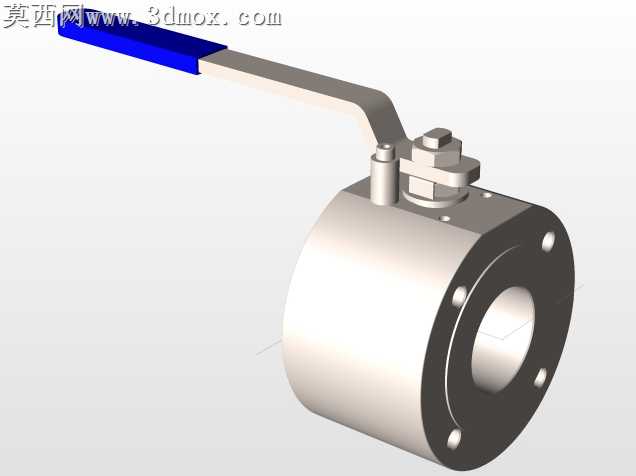

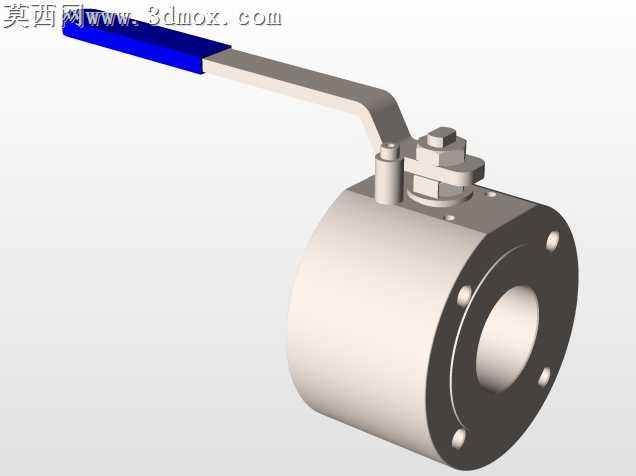

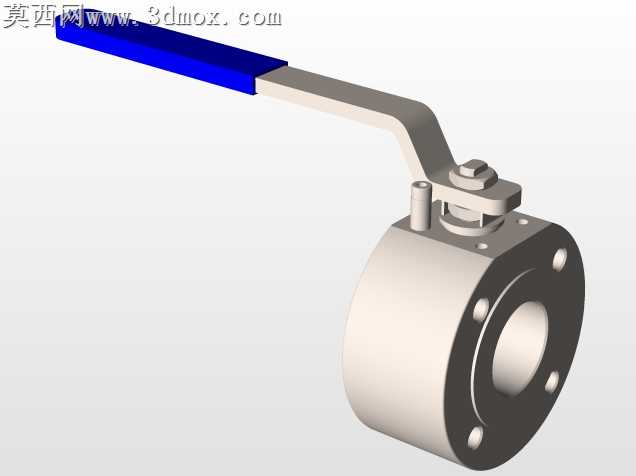

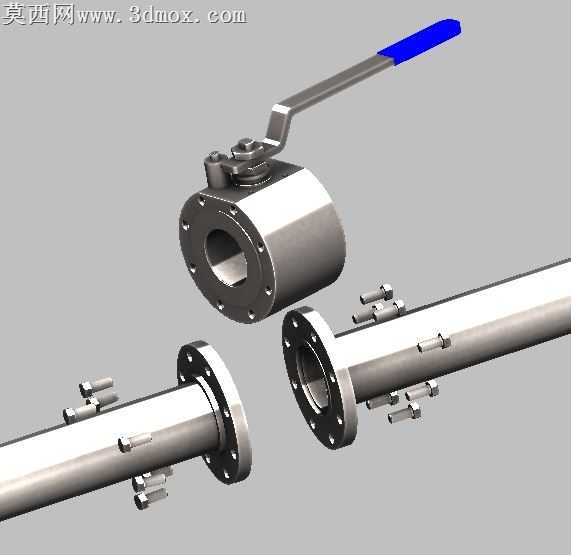

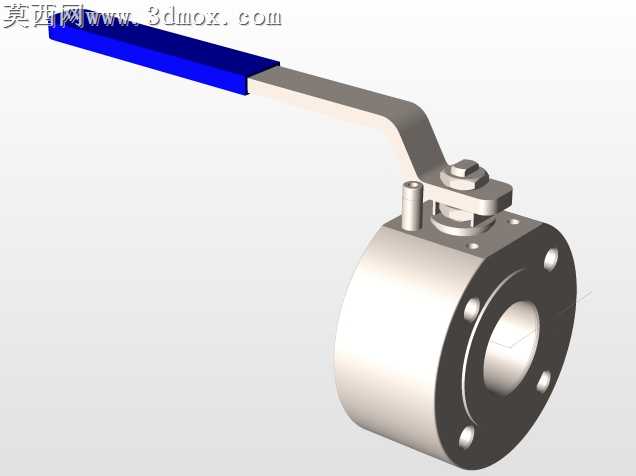

本作品为对夹式球阀系列化三维设计成果，建模阶段严格遵循ANSI 150法兰连接标准，覆盖1/2标称直径及多档通径规格，完整还原对夹式球阀的薄型阀体结构特征。建模过程中首先搭建参数化骨架模型，将法兰螺栓孔分布圆直径、通孔直径、阀体厚度、球体通径等核心尺寸设置为可驱动参数，通过参数关联快速生成全系列不同规格的球阀模型，保证同系列产品结构特征的统一性与尺寸的合规性。模型细节处理上，精准还原阀体法兰端的密封槽结构、螺栓通孔的倒角特征、球体与阀座的配合接触面、阀杆与阀体的密封填料腔结构，以及手柄与阀杆的连接定位结构，所有装配间隙符合机械设计公差要求，不存在结构干涉问题。材质与渲染阶段，针对不同部件匹配对应材质属性：阀体采用304不锈钢材质，调整金属粗糙度与反射参数还原不锈钢哑光金属质感；阀座密封件采用聚四氟乙烯材质，设置低粗糙度、高漫反射的半哑光塑料属性；操作手柄握持部分设置蓝色防滑绝缘塑料材质，手柄金属杆部分采用镀铬亮面金属属性，通过材质区分清晰展现产品部件构成。渲染场景采用深色渐变背景，添加柔和的环境反射光与定向主光源，在阀体金属表面形成自然的高光过渡与环境反射效果，同时添加地面倒影增强模型的空间立体感，多角度排布展示全系列规格的外形差异与结构共性。设计思路上，针对法兰间安装的薄型球阀应用场景，优化阀体轴向厚度尺寸，在保证结构强度与流通能力的前提下缩小安装占用空间，手柄采用加长杠杆结构降低操作扭矩，法兰连接面的密封结构设计适配ANSI 150压力等级的密封要求，可直接用于管路系统方案展示、产品选型演示、安装指导可视化等工业场景，模型结构完整可编辑，支持后续工程图导出、结构仿真分析等二次开发应用。
