三款内螺纹全通径手动球阀结构设计

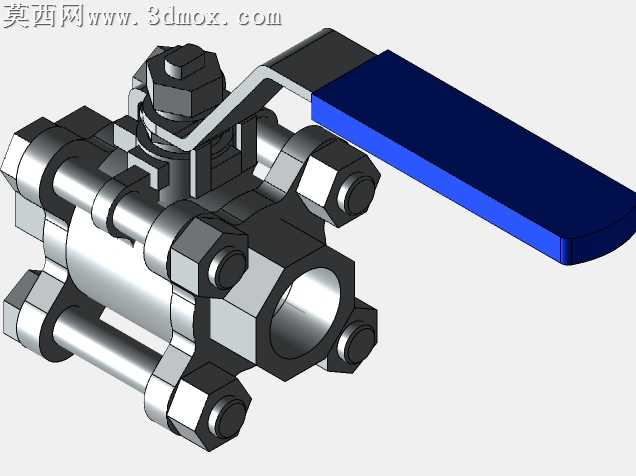

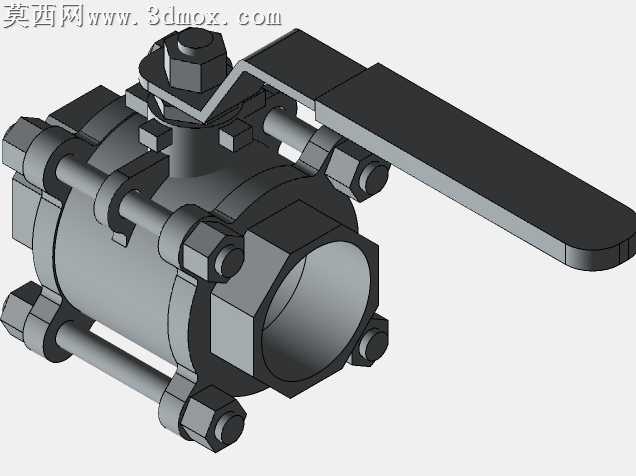

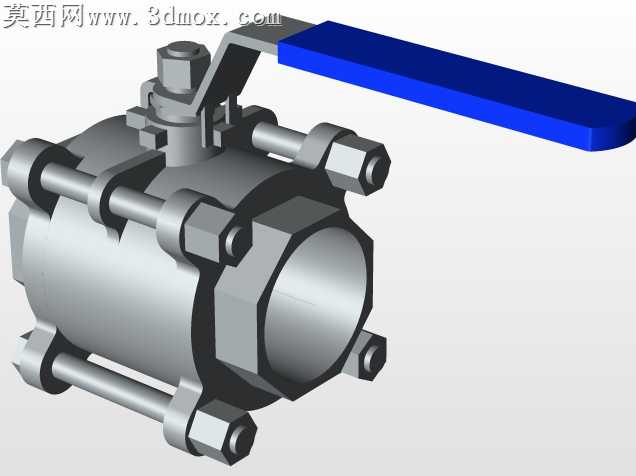

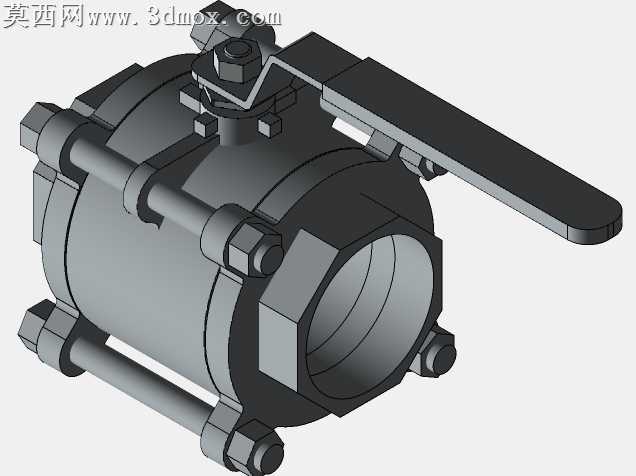

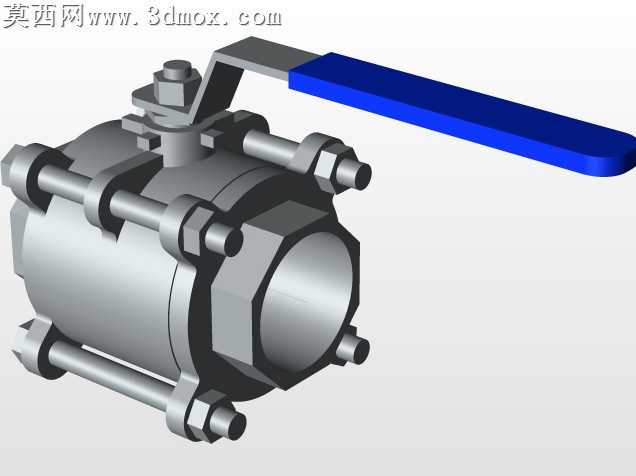

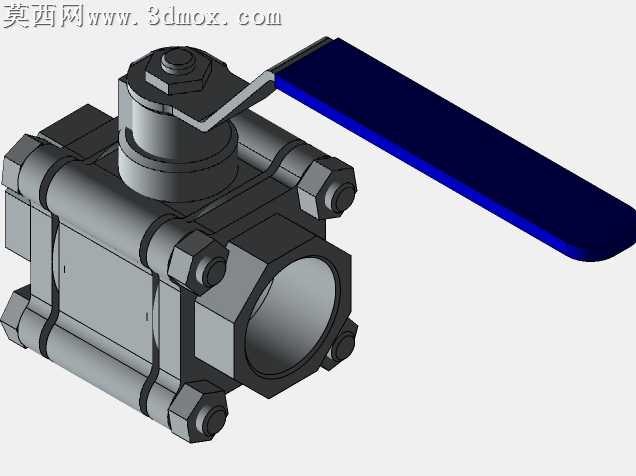

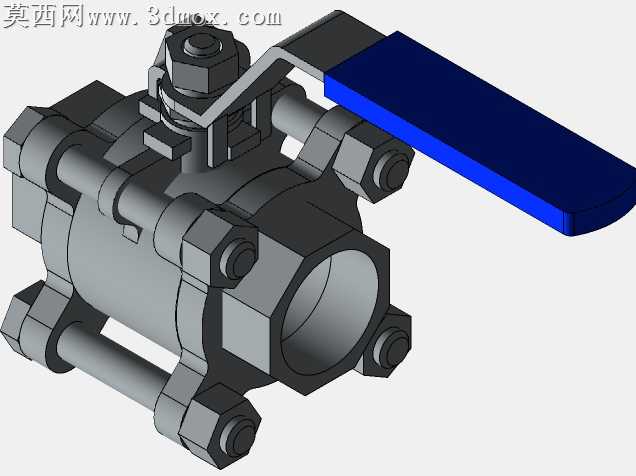

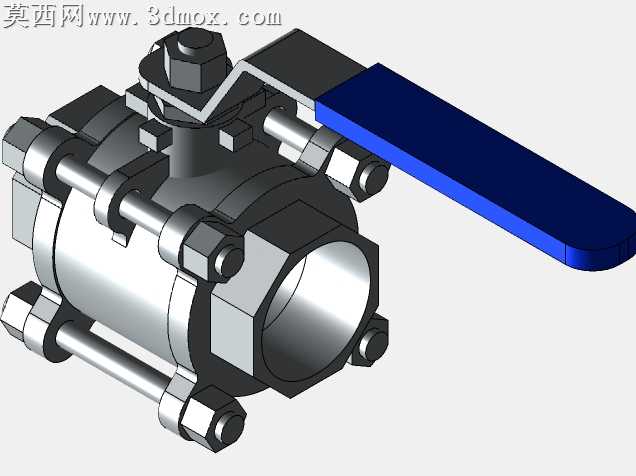

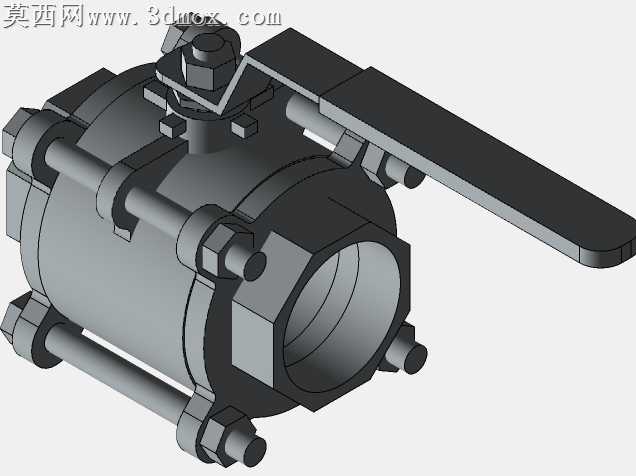

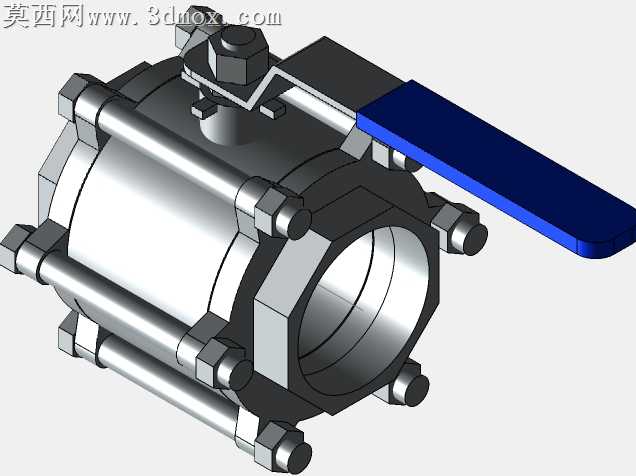

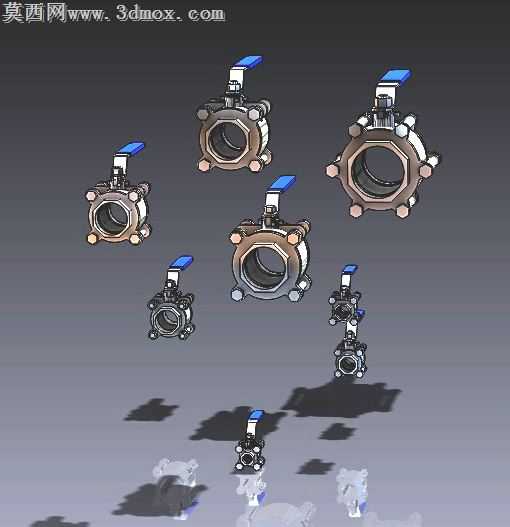

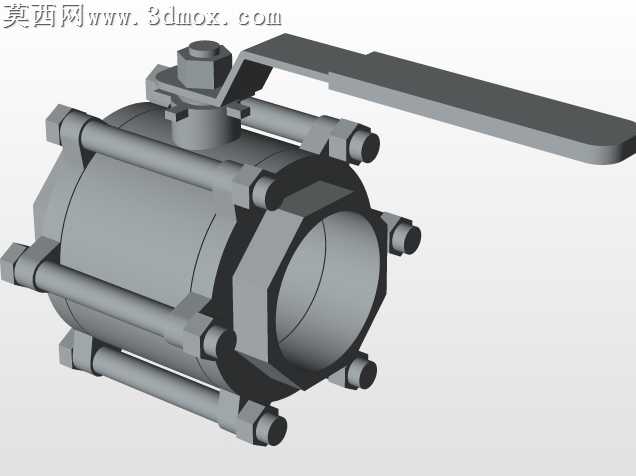

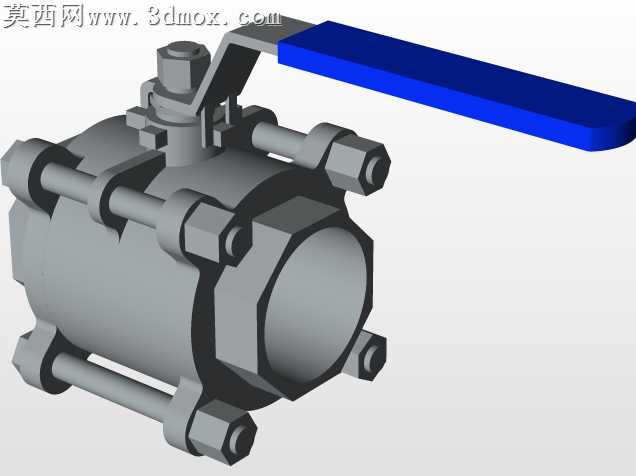

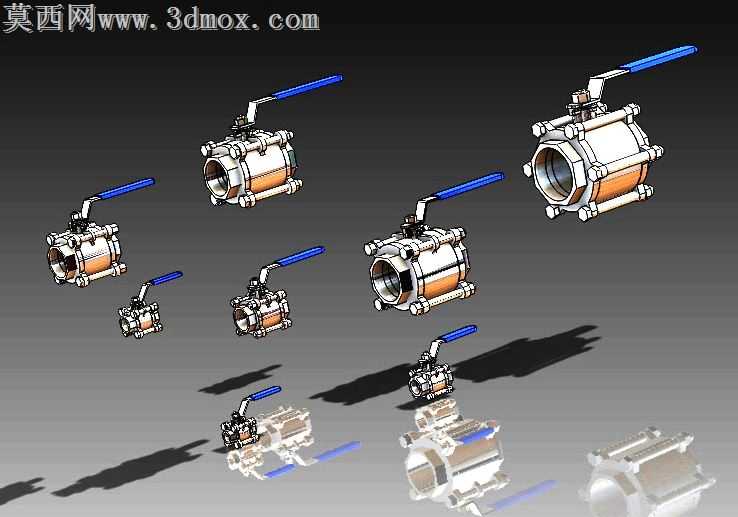

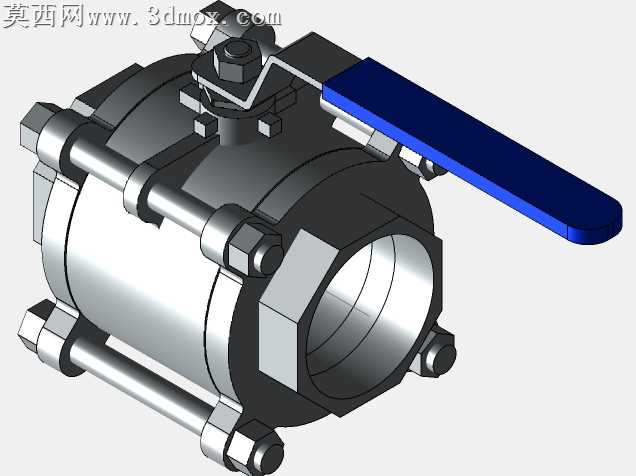

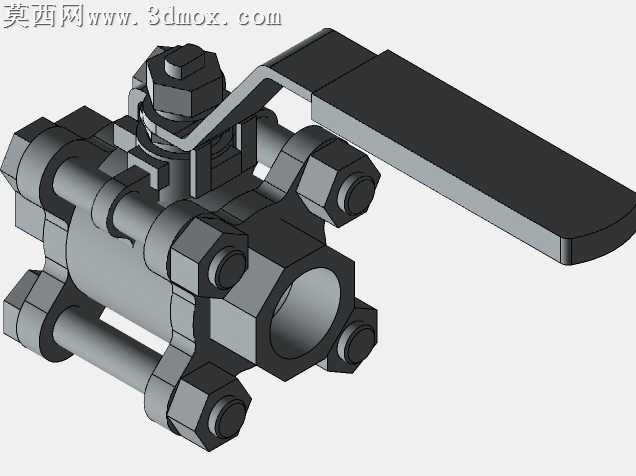

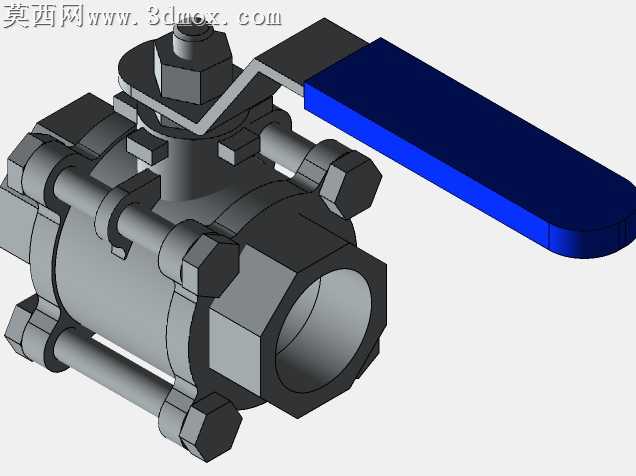

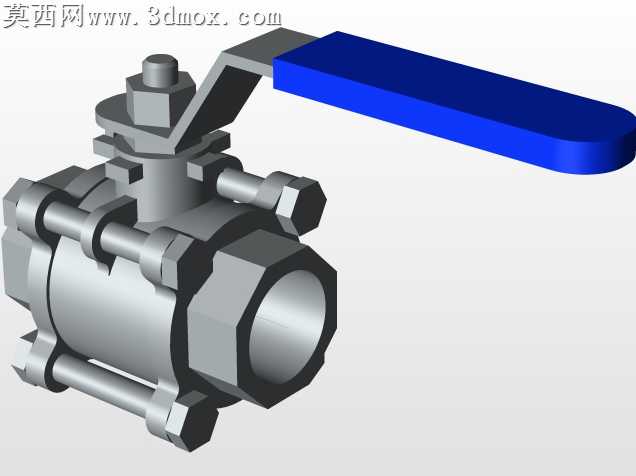

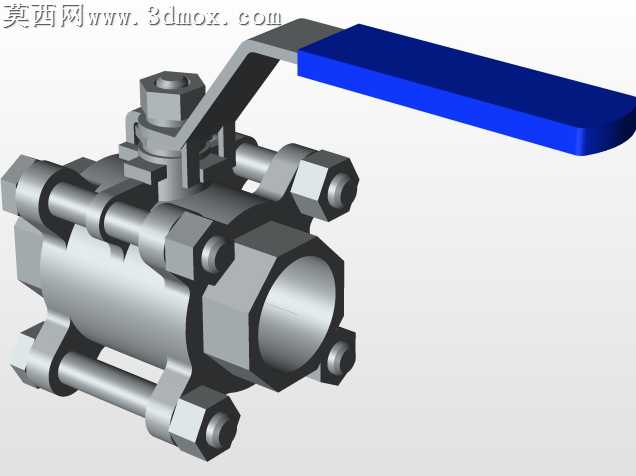

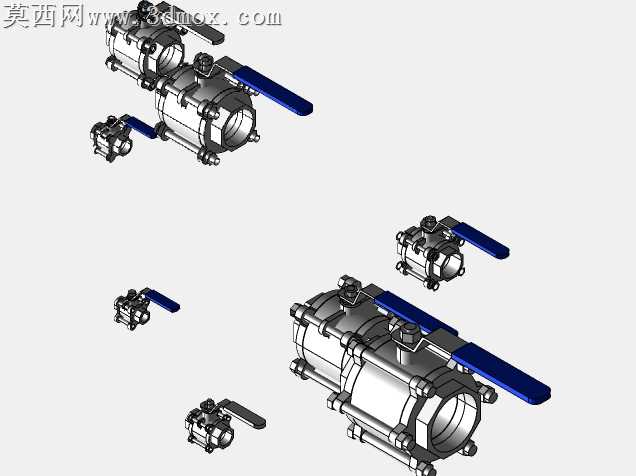

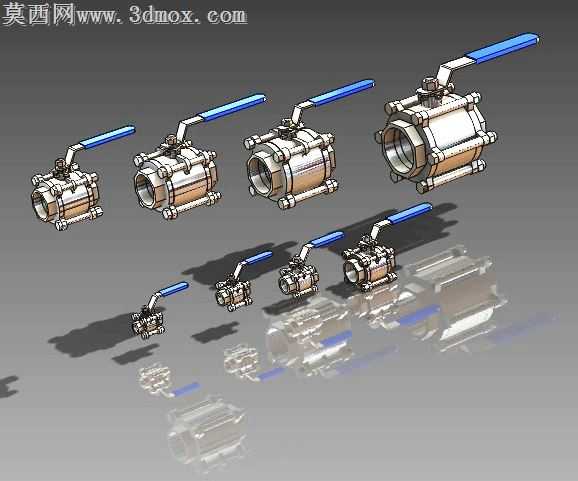

本套三维模型围绕三片式内螺纹球阀开展参数化建模设计，覆盖1/2通径规格下的三款同系列不同尺寸产品，适配BSP与NPT两类通用内螺纹连接标准，可满足不同管路系统的安装对接需求。建模过程中严格遵循三片式球阀的通用结构规范，将整体拆分为左右阀体、中间球体、密封阀座、阀杆、操作手柄、压紧螺套、连接螺栓等独立零部件逐一构建，每一处结构尺寸均匹配工业级球阀的实际加工公差要求，确保各部件装配后无干涉、可实现真实的转动启闭逻辑。材质渲染阶段针对不同部件的实际应用材质做了精细化区分：阀体部分采用哑光金属质感的304不锈钢材质，还原锻压不锈钢表面的细腻金属纹理与微弱反光特性；操作手柄采用工业级蓝色浸塑材质，模拟防滑塑料表面的柔和漫反射效果；密封件位置添加深色聚四氟乙烯材质表现，清晰区分金属结构件与密封功能件的视觉差异；连接螺栓等标准件做了镀锌件的亮面金属处理，让整体装配效果的层次感更加分明。结构设计上重点还原了三片式球阀的核心优势，全通径的球体流道设计可保证管路介质流通时无明显压降，三片式阀体结构通过螺栓锁紧连接，既方便后期拆卸更换密封件维护，也能保证高压工况下的阀体密封强度；阀杆与球体的连接位置做了防飞出结构设计，匹配实际产品的安全结构要求；手柄与阀杆的连接采用扁方定位结构，可准确传递操作扭矩，手柄的长度设计符合手动操作的力臂要求，启闭操作的转动角度限位也在模型中做了对应结构还原，可直观展示90度启闭的动作逻辑。建模完成后通过装配体配合关系添加了对应的运动约束，可模拟手柄转动带动球体旋转实现流道通断的完整动作过程，渲染阶段采用柔和的工业产品展示布光，添加了真实的地面投影效果，多角度展示不同尺寸球阀的外观比例与结构细节，可用于管路系统方案展示、阀门产品选型参考、机械结构教学演示等多个场景。
