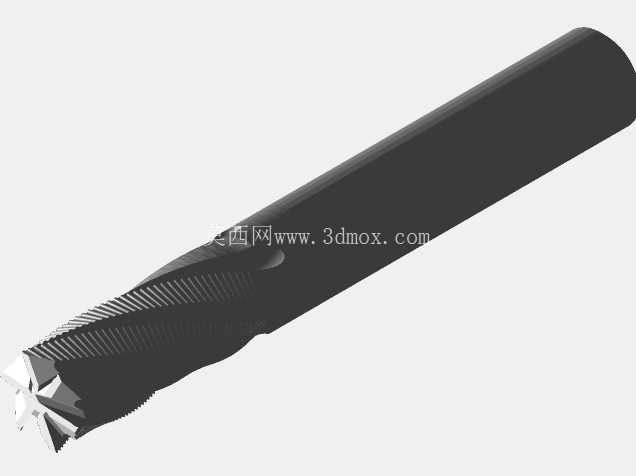

多刃螺旋齿端铣加工刀具结构设计

在金属切削加工场景中，端铣作业是平面成型、台阶面加工、型腔开粗工序里占比极高的加工方式，这类立铣刀的结构设计直接决定了铣削工况下的排屑效率、切削稳定性与加工面成型质量。从实际加工场景来看，这类带螺旋分屑槽的多刃立铣刀，适配立式加工中心、数控铣床的主轴装夹，可覆盖碳钢、合金钢、有色金属等多种常见工件材料的端铣加工需求，在模具钢型腔粗加工、结构件平面精铣、焊接件飞边去除等工序中都有广泛应用。

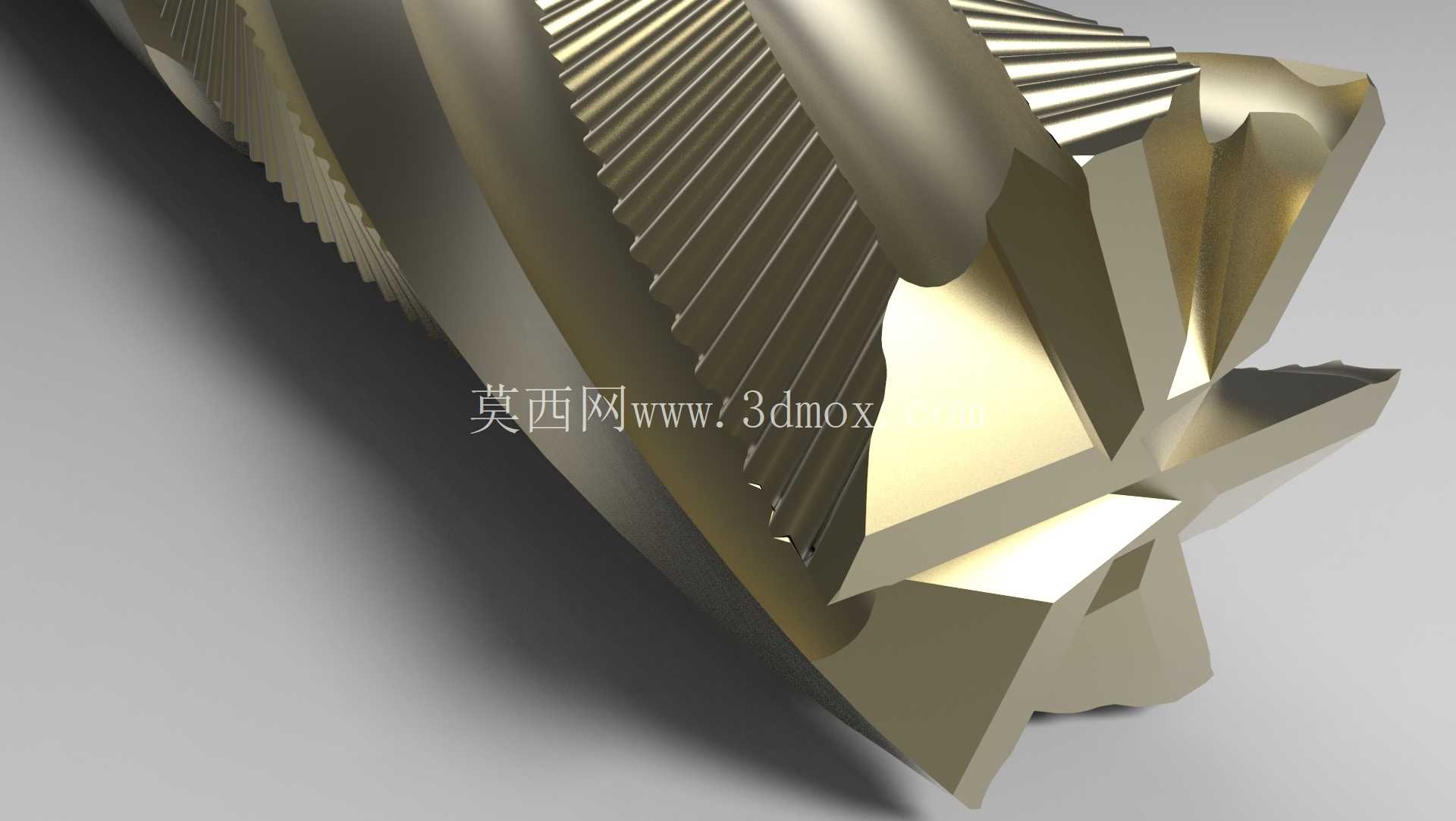

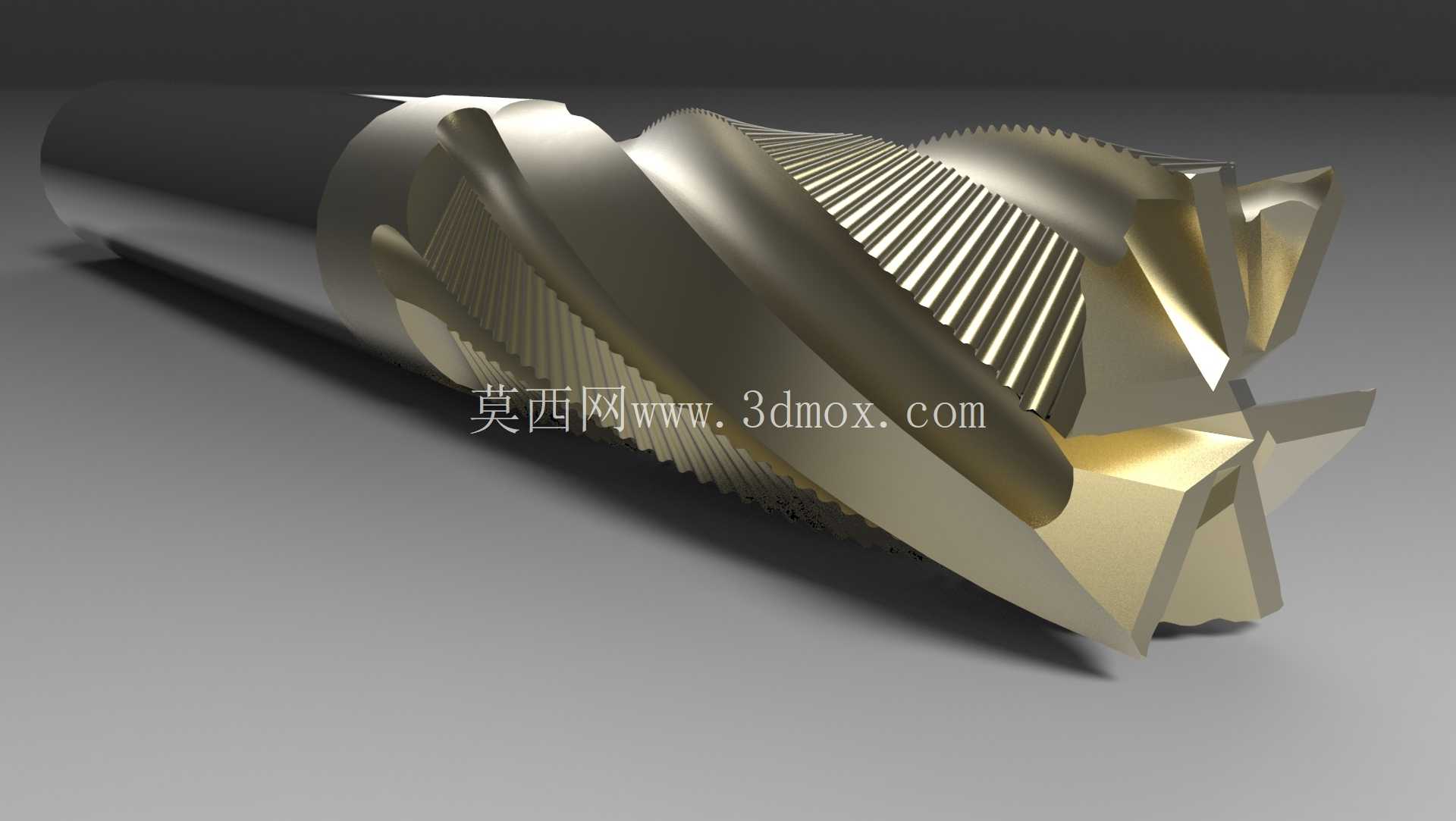

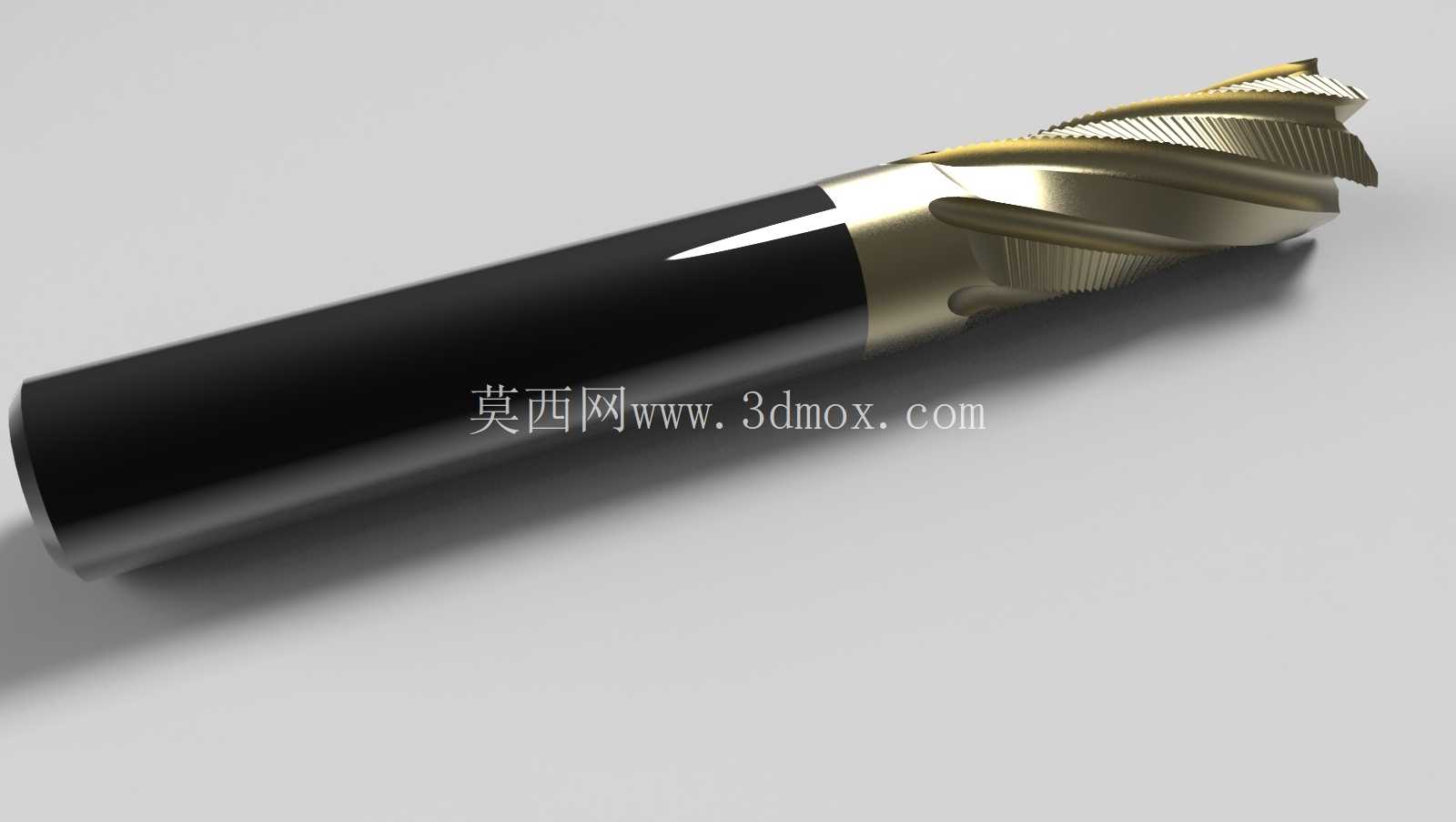

从功能特性来看，刀具切削端采用多刃分屑设计，每一条螺旋切削刃上都加工有细密的分屑齿结构，这种结构能将宽切屑分割为细碎的窄切屑，避免大切屑缠绕刀体、堵塞排屑槽的问题，尤其在大切深、高进给的粗加工工况下，细碎切屑可顺着螺旋槽快速排出，减少二次切削带来的刀具磨损与工件表面划伤。刀具的螺旋升角经过匹配设计，切削过程中刃口逐步切入工件，相比直齿铣刀能大幅降低切削冲击，减少主轴负载波动，在薄壁件加工时还能降低工件振颤风险，提升加工面的平整度。刀体的柄部采用标准圆柱直柄结构，适配常见的ER弹簧夹头、强力铣夹头装夹，装夹时的夹持长度可根据加工深度灵活调整，只要保证夹持段圆柱面无磕碰损伤，就能满足高速旋转下的同轴度要求，避免动平衡超标带来的加工振纹。

从设计思路上看，这款刀具的结构设计优先平衡了粗加工的排屑需求与半精加工的表面质量要求：切削端的端刃过中心设计，让刀具可以直接进行轴向扎刀进给，不需要预先钻削工艺孔就能完成型腔的下刀作业，减少工序辅助时间；螺旋槽的槽型采用等导程设计，槽底圆弧过渡避免应力集中，提升刀体的抗扭强度，在大余量切削时不易出现断刀风险；刃带部分设计有窄边支撑结构，切削过程中刃带可对已加工表面起到轻微的修光作用，在半精加工工况下可直接获得符合要求的表面粗糙度，减少后续精加工的走刀次数。

从安装边界与尺寸适配角度，这类刀具的柄部直径与切削直径保持一致，属于等柄立铣刀范畴，装夹时需要保证夹头的内孔清洁无铁屑残留，锁紧后刀具的径向跳动量控制在0.01mm以内，才能保证各切削刃的负载均匀，延长刀具使用寿命。刀具的有效切削长度覆盖常见的加工深度范围，加工时需要根据工件的型腔深度选择合适的悬伸长度，悬伸过长会降低刀体刚性，容易出现让刀现象，影响加工尺寸精度。在实际切削参数匹配上，加工普通碳钢时可搭配乳化液冷却，顺着螺旋槽流出的切削液可直接冲到切削区域，带走切削热量的同时辅助冲排切屑，避免切屑在高温下粘结在刃口上形成积屑瘤，影响加工精度。

不同于普通平底立铣刀，这款刀具的分屑结构设计让它在大进给切削时的切削阻力更低，同等机床功率下可以采用更大的每齿进给量，提升单位时间的金属去除率，在批量零件加工中能有效压缩加工周期。同时，刀具的端刃与周刃采用平滑过渡结构，在进行轮廓铣削、插铣作业时，刃口衔接处无接刀台阶，可保证加工轮廓的顺滑过渡，不需要后续的钳工修磨工序。在模具加工场景中，这类刀具可用于压铸模具、注塑模具的钢料开粗，分屑结构能有效减少刀具在硬料加工中的崩刃风险，稳定的切削表现也能减少机床主轴的冲击损耗，长期使用下可降低加工环节的综合成本。
