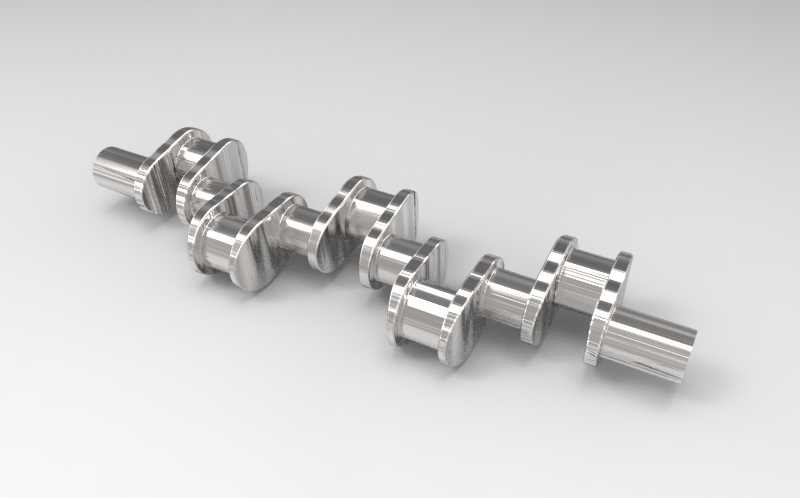

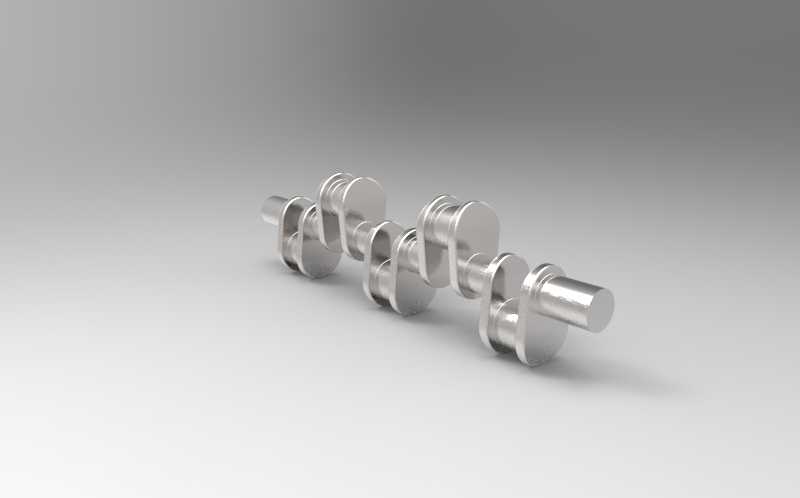

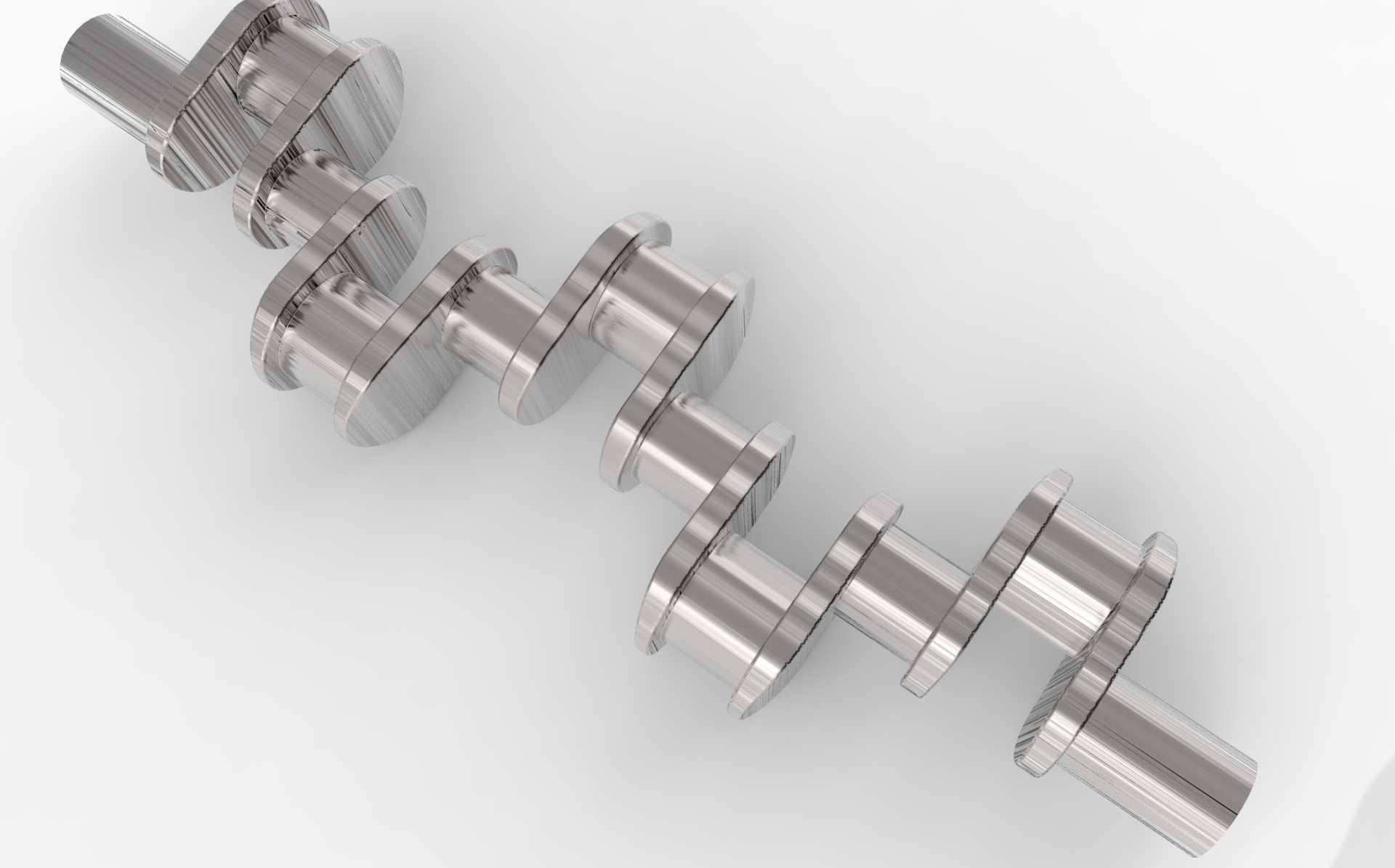

内燃机动力传递用多拐曲轴结构设计

　　这款曲轴是内燃机曲柄连杆机构的核心传动构件，主要承担将活塞往复直线运动转化为旋转扭矩的功能，广泛适配直列四缸内燃机型，常见于乘用车动力总成、小型工程机械动力单元、固定式发电机组等场景，是动力输出路径上不可或缺的核心受力部件。从结构设计逻辑来看，该曲轴采用全支承式布局，相邻曲拐之间均设置主轴颈支撑，能够有效降低工作过程中的弯曲变形量，适配高转速、高爆发压力的工况需求。曲拐的相位角按照180°-360°-180°的点火间隔逻辑排布，能够保证四缸机做功顺序均匀交替，减少动力输出的脉动冲击，提升整机运转平顺性。主轴颈与连杆轴颈之间采用大圆角过渡设计，避免应力集中导致的疲劳断裂，所有轴颈表面均预留了磨削加工余量，

　　可满足后续精加工的尺寸精度要求，适配滑动轴承的配合公差标准。曲轴两端分别设置有前端驱动轮安装位与后端飞轮连接法兰，前端可安装正时齿轮、皮带轮以驱动配气机构、冷却水泵、机油泵等附属部件，后端法兰通过定位销与螺栓孔匹配飞轮组件，将扭矩传递给传动系统，安装边界上需保证轴向定位间隙在0.1-0.3mm区间，避免热胀冷缩导致的卡滞或窜动。油道设计采用斜向贯通式结构，从主轴颈表面的进油口通过内部斜孔连通至连杆轴颈表面，能够在压力润滑系统工作时，将机油持续输送到连杆轴承摩擦副表面，形成稳定油膜降低磨损，同时带走摩擦产生的金属碎屑与热量。平衡块与曲拐采用一体化锻造结构布局，每个曲拐对应位置的平衡块经过配重优化，

　　能够抵消活塞连杆组往复运动与曲轴旋转产生的一阶、二阶惯性力，降低整机振动水平，减少轴承座的冲击载荷。在实际装配场景中，该曲轴的轴向尺寸需匹配缸体曲轴箱的轴向安装空间，主轴颈直径与缸体主轴承座孔的配合需满足基孔制过渡配合要求，连杆轴颈直径需与连杆大头轴承孔公差匹配，安装时需按规定扭矩分次拧紧主轴承盖螺栓，保证各主轴颈的同轴度误差控制在0.02mm以内，避免运转过程中出现偏磨、烧瓦等故障。曲拐的回转半径直接决定活塞的行程长度，设计时已匹配对应排量的缸径参数，能够保证燃烧室压缩比符合设计目标，满足动力输出与燃油经济性的平衡要求。
