双螺旋切削钻头金属加工刀具结构设计

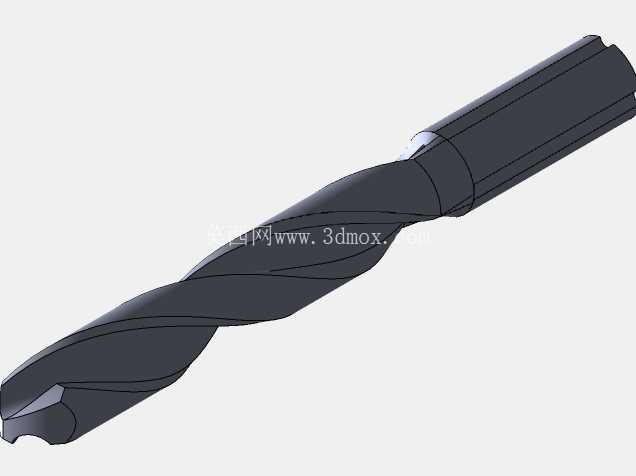

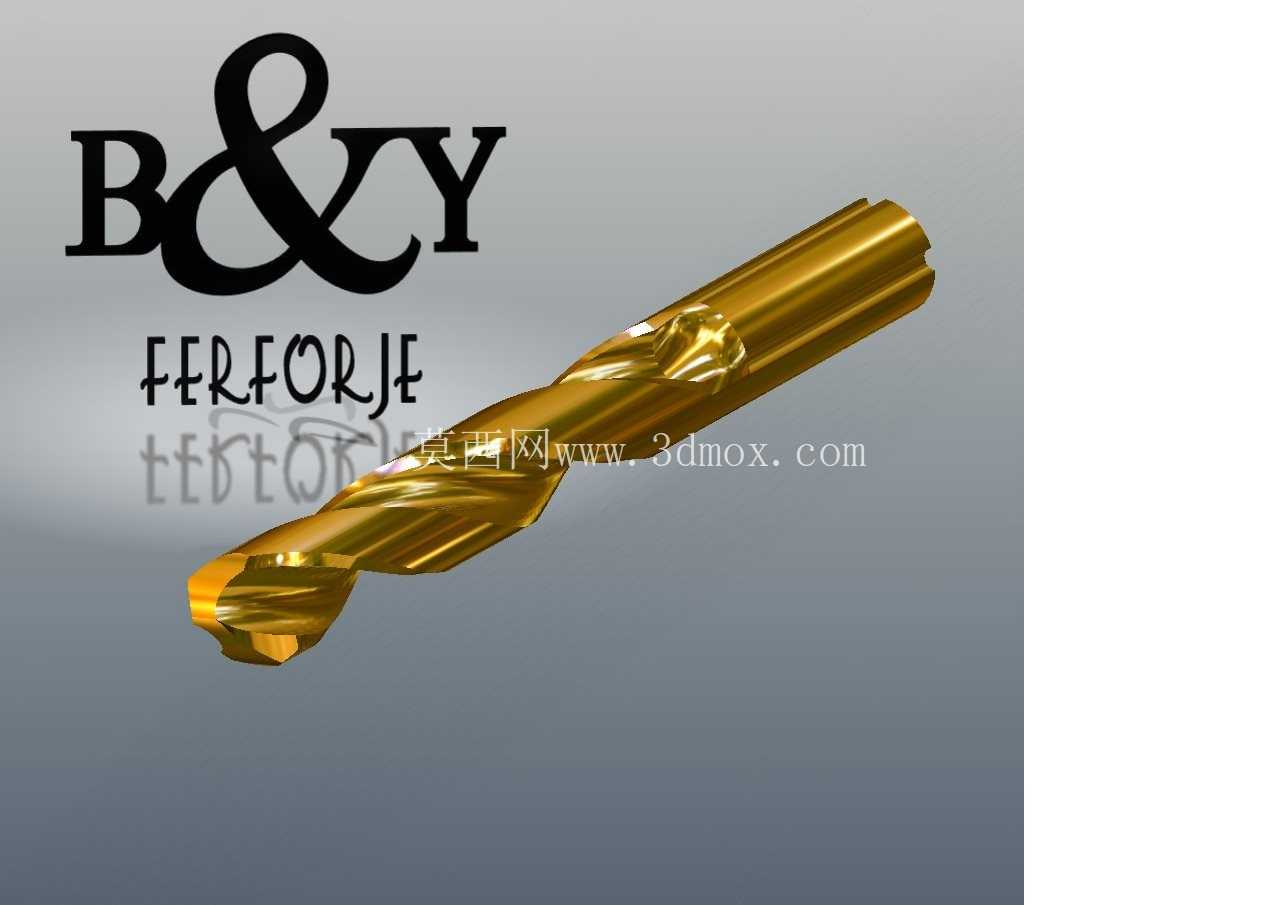

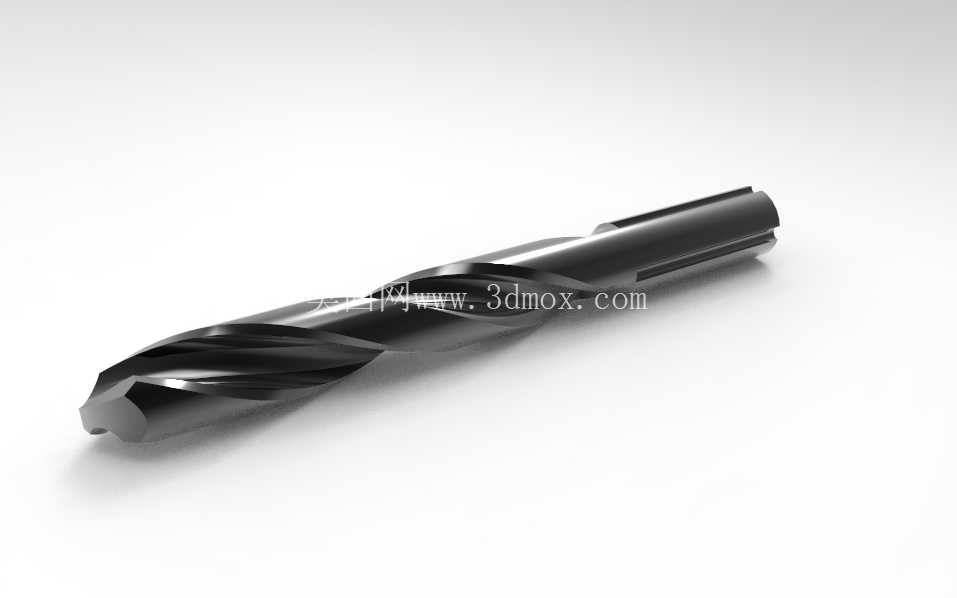

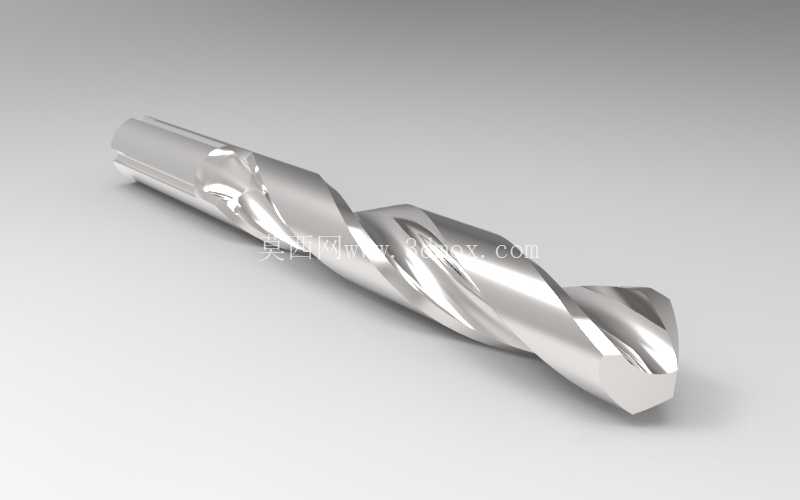

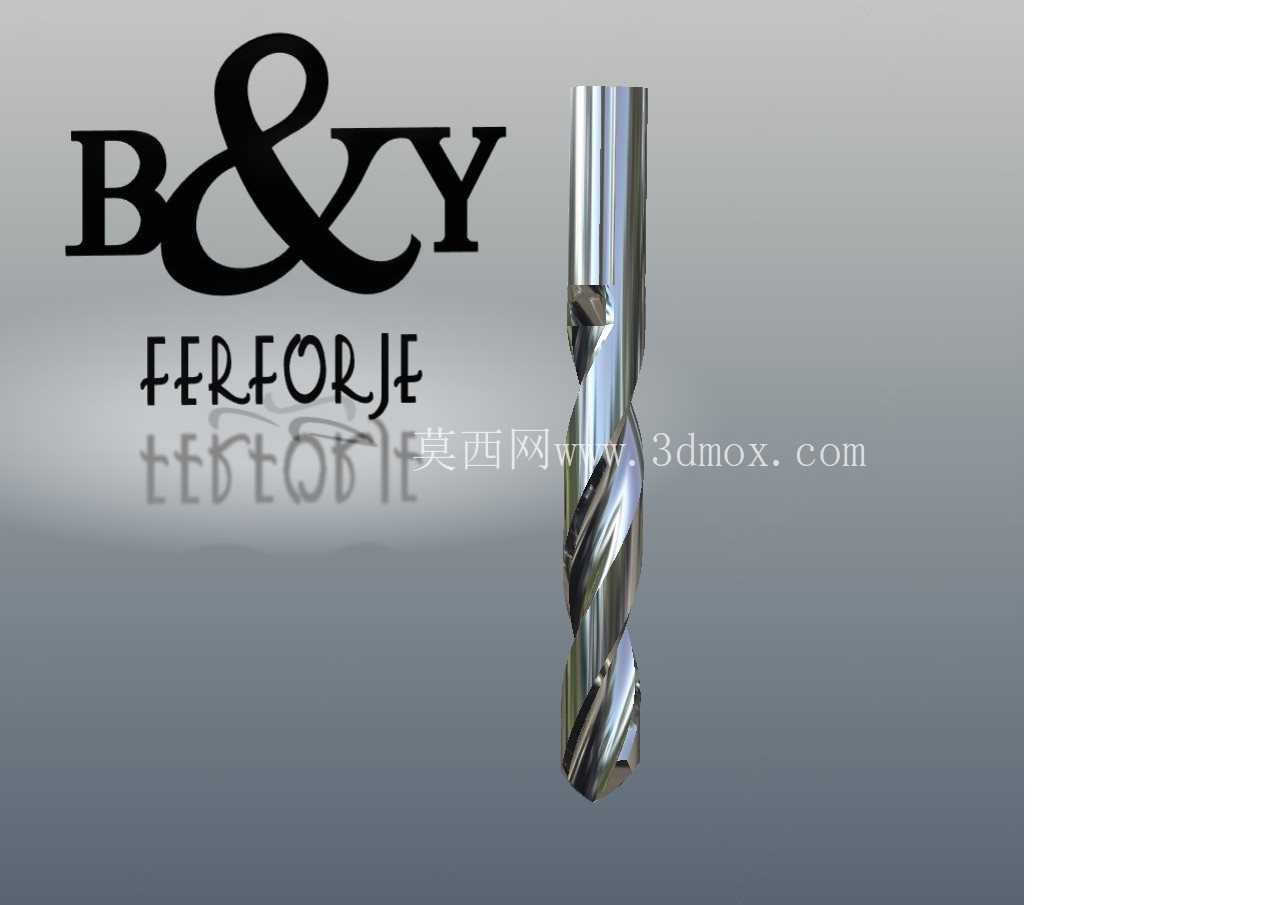

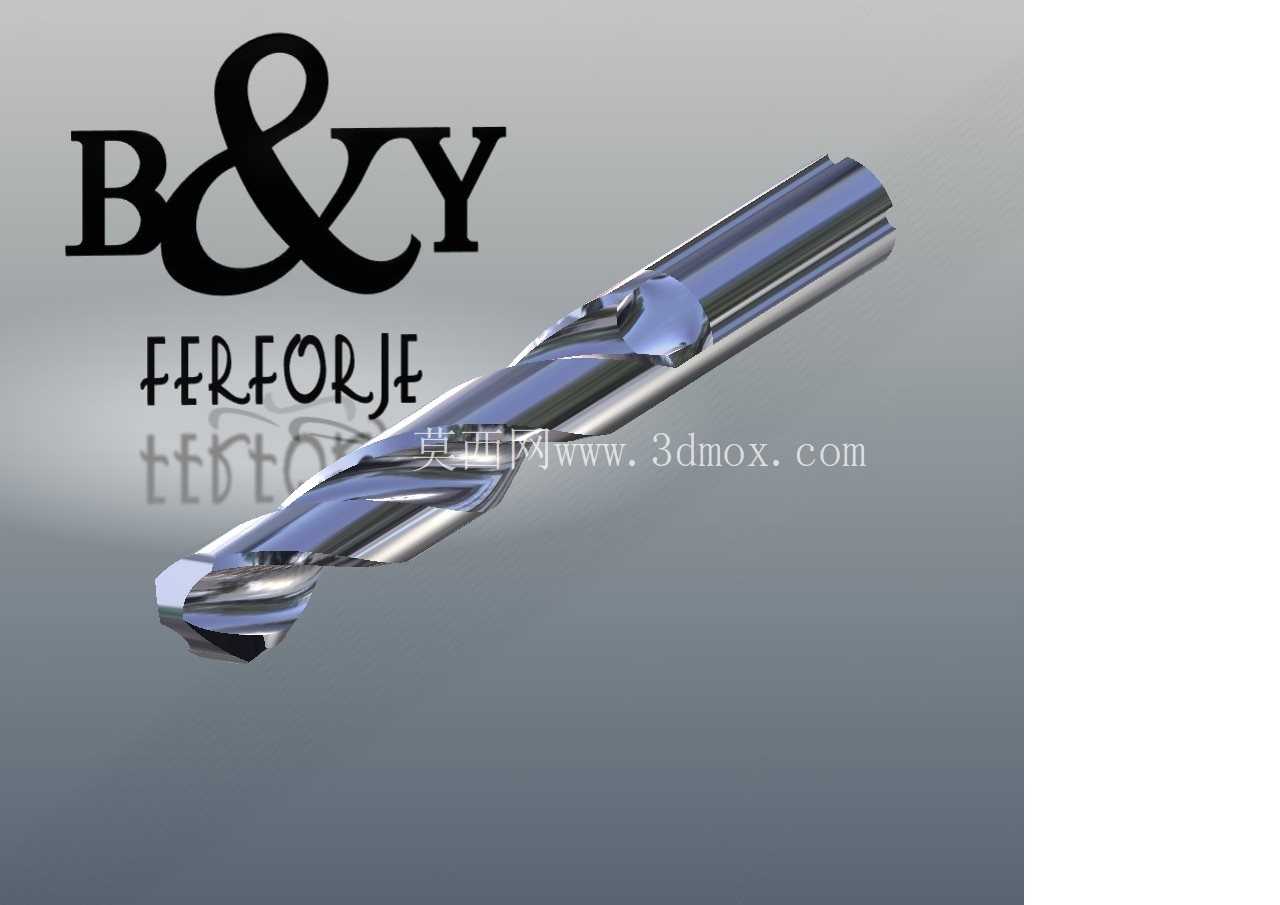

在金属切削加工场景中，孔加工占整体机加工序的三成以上，从普通碳钢构件的安装孔加工，到不锈钢、硬质合金工件的深孔钻削，钻头的结构设计直接决定加工精度、排屑效率与刀具使用寿命。这款双螺旋结构钻头，针对常规直槽钻头排屑不畅、深孔加工易卡屑的痛点做了结构优化，两条对称分布的螺旋排屑槽采用等导程变槽深设计，靠近钻尖位置的槽深较浅，保证钻尖切削刃的结构刚性，避免大进给量下钻尖崩损，随着槽身向钻柄方向延伸，槽深逐步加大，给切屑预留足够的卷曲排出空间，切屑可顺着螺旋槽的导向连续排出孔外，不会在孔底堆积刮伤已加工孔壁，也能减少切屑与孔壁的摩擦阻力，降低钻削过程中的轴向进给抗力。

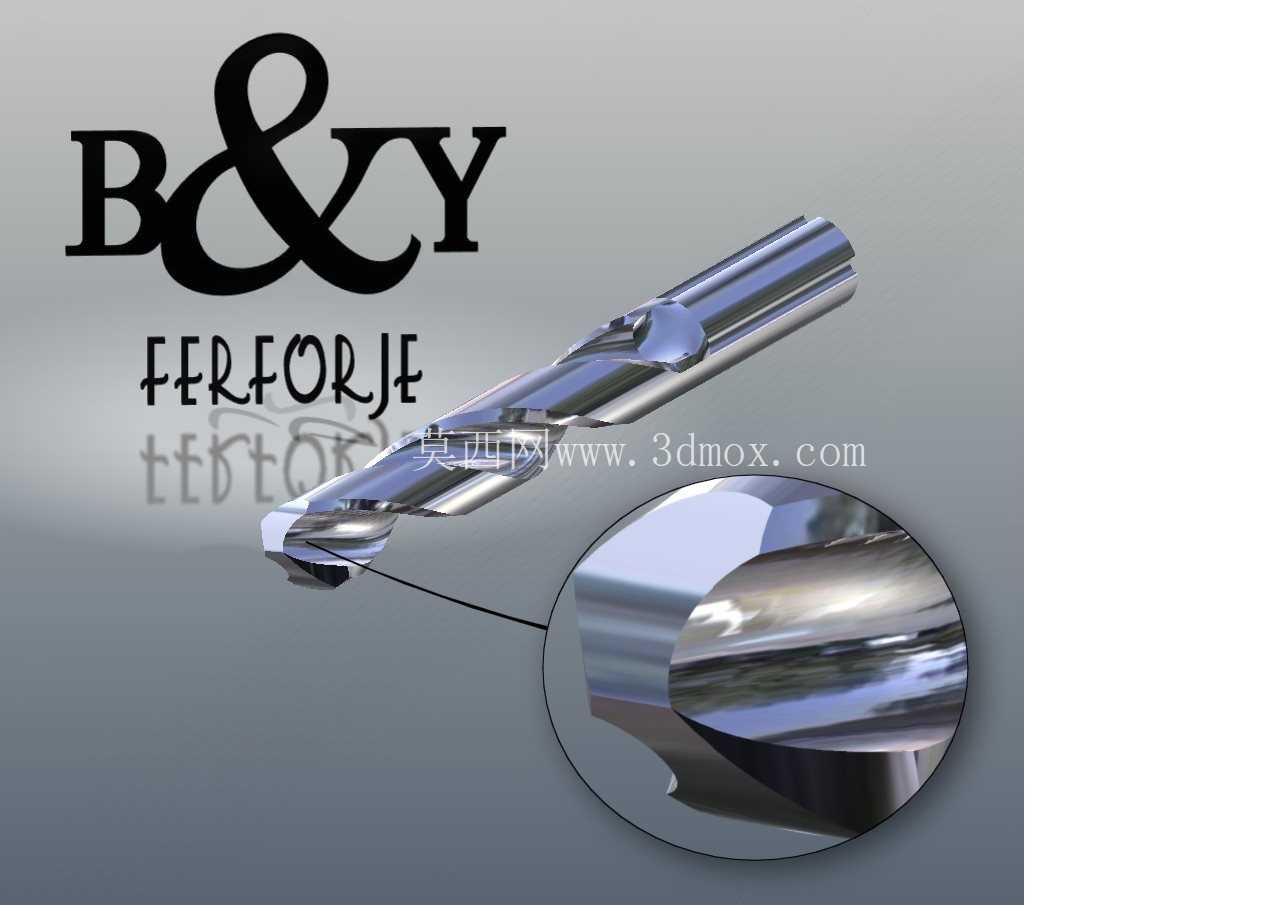

从实际加工适配场景来看，这款钻头可适配台式钻床、立式加工中心、手持电钻等多种钻削设备，钻柄采用标准直柄结构，可匹配通用钻夹头的装夹范围，无需定制专用夹具即可完成装夹，装夹时需保证钻柄与钻夹头的同轴度误差控制在0.02mm以内，避免钻削过程中出现摆振，导致孔位偏移、孔径超差。钻尖部分采用双顶角刃磨设计，主切削刃的顶角设置为118度，适配大多数普通钢材的钻削需求，横刃经过修磨处理，大幅降低钻削初始阶段的轴向抗力，减少钻孔时的定心偏差，无需提前打中心孔即可直接在平整工件表面完成钻削定位，对于薄板加工场景，也能避免钻尖穿透工件时的毛刺崩边问题。

结构设计层面，双螺旋槽的螺旋角设置为30度，这个角度兼顾了排屑流畅度与刀体刚性，螺旋角过小会导致排屑阻力增大，切屑易堵塞在槽内，螺旋角过大则会削弱刀体的抗扭强度，大进给钻削时容易出现刀体折断的风险。刃带部分采用窄刃带设计，刃带宽度控制在0.2-0.3mm之间，既可以保证钻头在孔内的导向作用，减少钻孔的直线度误差，又能降低刃带与孔壁的接触面积，减少摩擦发热，延长刀具的连续加工时长。刀体的芯厚从钻尖到钻柄采用渐增式设计，钻尖位置芯厚较小，保证切削刃的容屑空间，靠近钻柄位置芯厚逐步增大，提升刀体整体的抗扭刚性，在加工深孔时也能承受更大的进给扭矩，不会出现刀体扭转变形的问题。

从安装边界尺寸来看，这款钻头的有效钻削长度可覆盖常规机械加工中大多数孔深需求，加工时需根据工件的孔深要求选择对应长度规格，保证钻削过程中排屑槽完全伸出工件表面，避免排屑槽被工件端面遮挡导致切屑无法排出。钻削不同材质工件时，可配合对应的切削参数调整，加工普通低碳钢时可采用较高的转速与中等进给量，加工不锈钢等难加工材质时，需适当降低转速，配合切削液完成冷却润滑，避免切削温度过高导致钻头切削刃退火磨损。切削液可顺着螺旋槽流入孔底，直接作用于切削区域，带走钻削产生的热量，同时冲刷切屑，进一步提升排屑效率，保证孔壁的表面加工质量。

在实际装配与维修场景中，这类钻头也可用于现场构件的扩孔、铰孔前的预钻孔加工，双螺旋结构的导向性更好，预钻孔的直线度更高，能为后续的精加工工序预留均匀的加工余量，减少精加工时的刀具磨损。针对铸件的孔加工场景，钻头的切削刃经过钝化处理，可应对铸件表面的硬质点冲击，减少崩刃的概率，提升刀具在铸造毛坯件加工中的使用寿命。整体结构没有多余的复杂设计，所有几何参数都围绕钻削过程中的刚性、排屑、定心三个核心需求做平衡，既可以满足批量生产中的高效钻削需求，也能适配维修场景下的零散孔加工作业，不需要复杂的刀具调整即可直接投入使用。
