管道式尿素化肥生产厂区整体装置布局

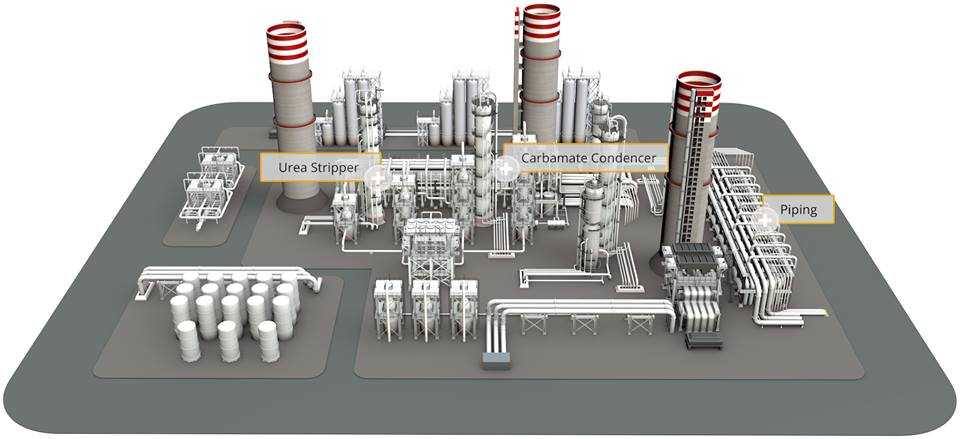

　　这套管道式化肥生产装置三维布局，完整还原了尿素生产工段的核心设备排布逻辑，可直接用于化工厂区规划阶段的方案评审、工艺路线校验以及施工前的碰撞检查工作。从实际生产场景来看，尿素生产属于连续性化工流程，各工段设备的相对位置直接影响管线压降、物料输送效率以及日常运维的操作空间，建模过程中优先锚定了三大核心高塔设备的安装基准，将尿素汽提塔、氨基甲酸铵冷凝器沿工艺流向依次排布在厂区中部核心区域，塔器底部预留出1.2米的检修操作通道，塔群周边的管廊支架高度统一设置为4.5米，既满足底层巡检通道的净空要求，也避免管线交叉带来的应力集中问题。厂区左侧集中布置成品储罐组，单台储罐的安装间距严格按照化工防火规范预留，储罐区周边设置围堰边界，

　　围堰与储罐外壁的距离满足管道安装与阀门操作的空间需求，连接储罐的出料管线沿地面管墩敷设，减少架空管线的支撑成本。右侧管廊区域集中布置工艺物料管线、公用工程管线，不同介质的管线按照分层排布原则设置，高温工艺管线布置在管廊上层，循环水、消防水等公用工程管线布置在下层，管线之间的净距满足保温层安装与后期检修的操作空间。建模过程中对每台设备的接口方位做了精准匹配，塔器的人孔、卸料口、仪表接口均朝向巡检通道一侧，避免操作面朝向设备间隙带来的运维障碍，动设备区域预留出设备吊装的作业半径，满足后期检修更换设备的吊装空间需求。整套模型的设备比例、管线走向完全贴合实际工程设计逻辑，没有做艺术化夸张处理，可直接用于化工专业的教学演示、新厂区规划的方案汇报，也能作为同类型化肥厂装置建模的参考基准，帮助结构设计人员快速梳理化工装置的排布逻辑，减少前期方案阶段的布局调整工作量。
