五轴加工中心用自定心精密夹持虎钳结构

在多轴数控加工场景中，常规平口钳的夹持结构往往会因为钳身高度、夹持位遮挡的问题，导致五轴机床摆头加工时出现主轴干涉，无法完成工件多面一次性加工的工序要求，这款针对五轴CNC加工设计的虎钳，正是为解决这类实际加工痛点开发的夹持工装。从实际应用场景来看，这类虎钳主要适配带A/C轴摆头或者摇篮式转台的五轴加工中心，多用于复杂结构件、小型精密零件的多面联动加工，比如航空航天领域的小型结构件、精密模具的模仁镶件、医疗器械的金属零件加工场景，能够在一次装夹的前提下完成除夹持底面外其余五个面的铣削、钻孔、攻丝等多工序加工，大幅减少重复装夹带来的定位误差，缩短工序流转的辅助时间。

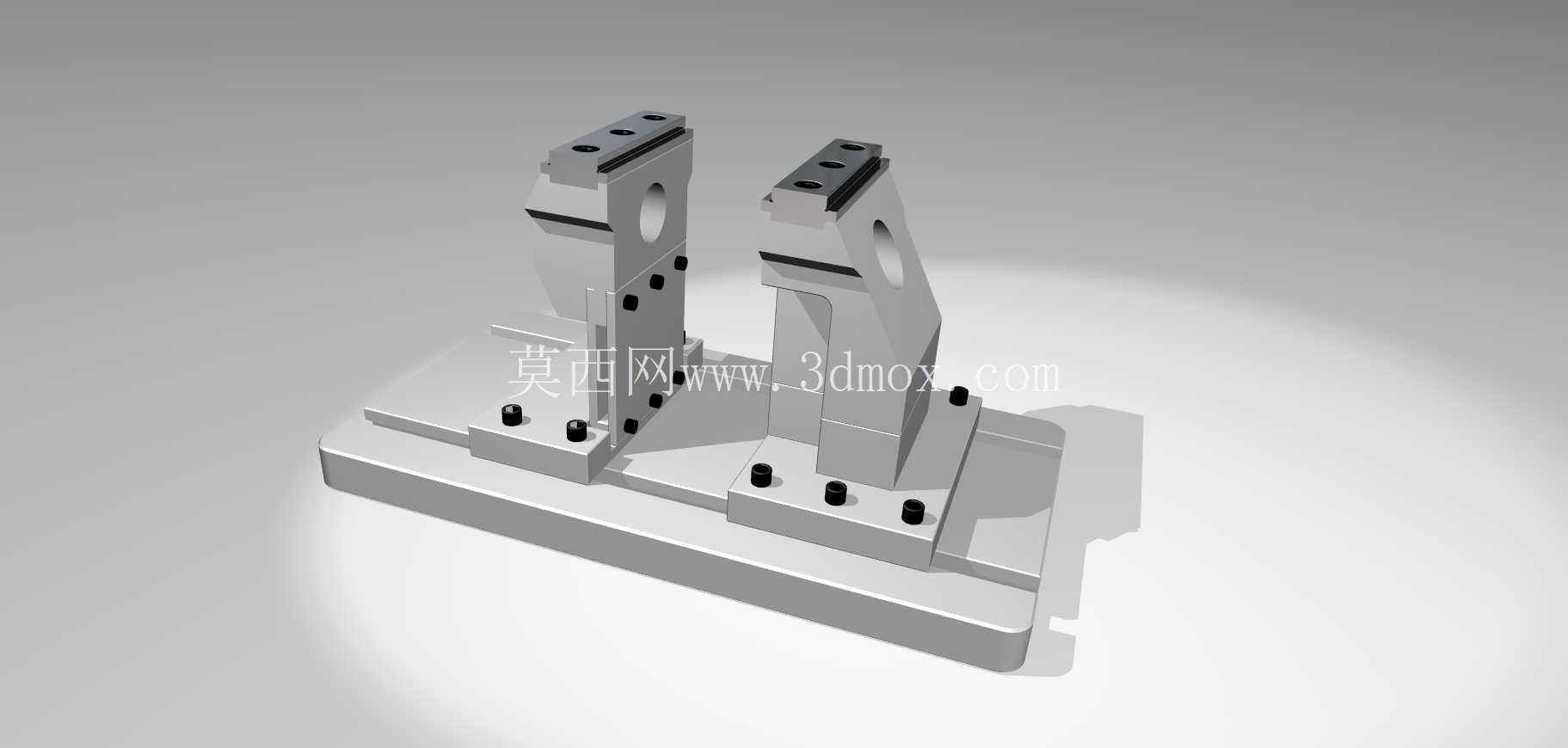

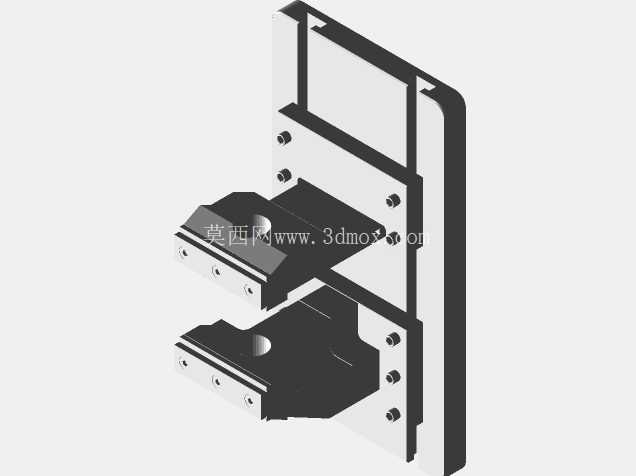

从功能特性上看，这款虎钳采用了双立臂式的钳体结构，两个对称布置的夹持立臂安装在整体式的底座平台上，相比传统平口钳的整体式固定钳身，这种分体立臂的设计能够大幅降低钳身对工件侧面的遮挡范围，当主轴带动刀具进行大角度摆转加工时，刀具和主轴套筒不会和钳身发生碰撞，能够支持最大摆角下的侧壁、斜孔、倒扣结构加工。夹持立臂上设计了可拆卸的硬爪夹持块，夹持块通过内六角螺钉固定在立臂上，磨损后可以快速更换，不需要整体报废钳体，夹持面做了细密的齿形防滑处理，即使是夹持硬度较高的钢材、硬质合金毛坯，也能保证足够的夹持摩擦力，避免大进给切削时工件出现移位。底座采用了带标准T型槽定位边的结构，能够直接适配加工中心工作台的标准T型槽间距，安装时可以通过工作台的定位键快速找正钳体的直线度，不需要反复打表调整，大幅缩短工装安装的准备时间。

从设计思路层面，这款虎钳在开发时优先考虑了五轴加工的避空需求，没有沿用传统平口钳的矮身宽体结构，而是将夹持位抬高，同时收窄两个立臂的横向宽度，让夹持点下方留出足够的摆头空间，当摇篮转台带动工件进行90度翻转加工侧面时，主轴端面不会和底座发生碰撞。传动结构采用了隐藏式的丝杆传动，丝杆布置在底座内部，不会外露在工作台面上，避免加工产生的切屑堆积在丝杆螺纹缝隙内造成传动卡滞，日常维护只需要定期从底座的注油孔注入润滑脂即可，不需要频繁拆解清理切屑。两个夹持立臂的导向面做了淬火硬化处理，表面硬度达到HRC58以上，长期反复松紧夹持也不会出现导向面磨损导致的夹持精度下降，夹持重复定位精度可以控制在0.01mm以内，满足精密零件加工的公差要求。

关于安装边界与尺寸适配，这款虎钳的底座采用了标准化的安装孔距，能够直接替换工作台上原有同规格平口钳的安装位置，不需要重新在工作台上钻孔攻丝。钳体总高度控制在合理范围内，既保证了足够的夹持抬高量来预留主轴摆转空间，又不会因为钳身过高导致装夹后工件整体超出机床的Z轴行程范围，适配市面上绝大多数行程规格的立式五轴加工中心。夹持立臂的开口行程经过优化，既能够满足常规小型精密零件的夹持范围，又不会因为行程过长导致立臂伸出底座过多降低整体刚性，在满行程开口夹持时，钳体的整体刚性依然能够支持硬质合金刀具的大进给开粗加工，不会出现夹持振刀导致的工件表面接刀痕、尺寸超差问题。底座的底面做了精密磨削处理，平面度控制在0.005mm以内，安装到工作台面后能够保证钳体和工作台面的平行度，不需要额外垫铜皮调整水平，减少安装调试的辅助时间。在实际使用中，这类虎钳还可以配合不同的定制软爪使用，针对异形零件的夹持需求，可以在软爪上加工出和零件外形匹配的仿形夹持位，进一步提升夹持的稳定性，避免薄壁零件装夹变形，适配更多复杂外形零件的五轴加工需求。
