便携工具箱开口扳手收纳托架结构

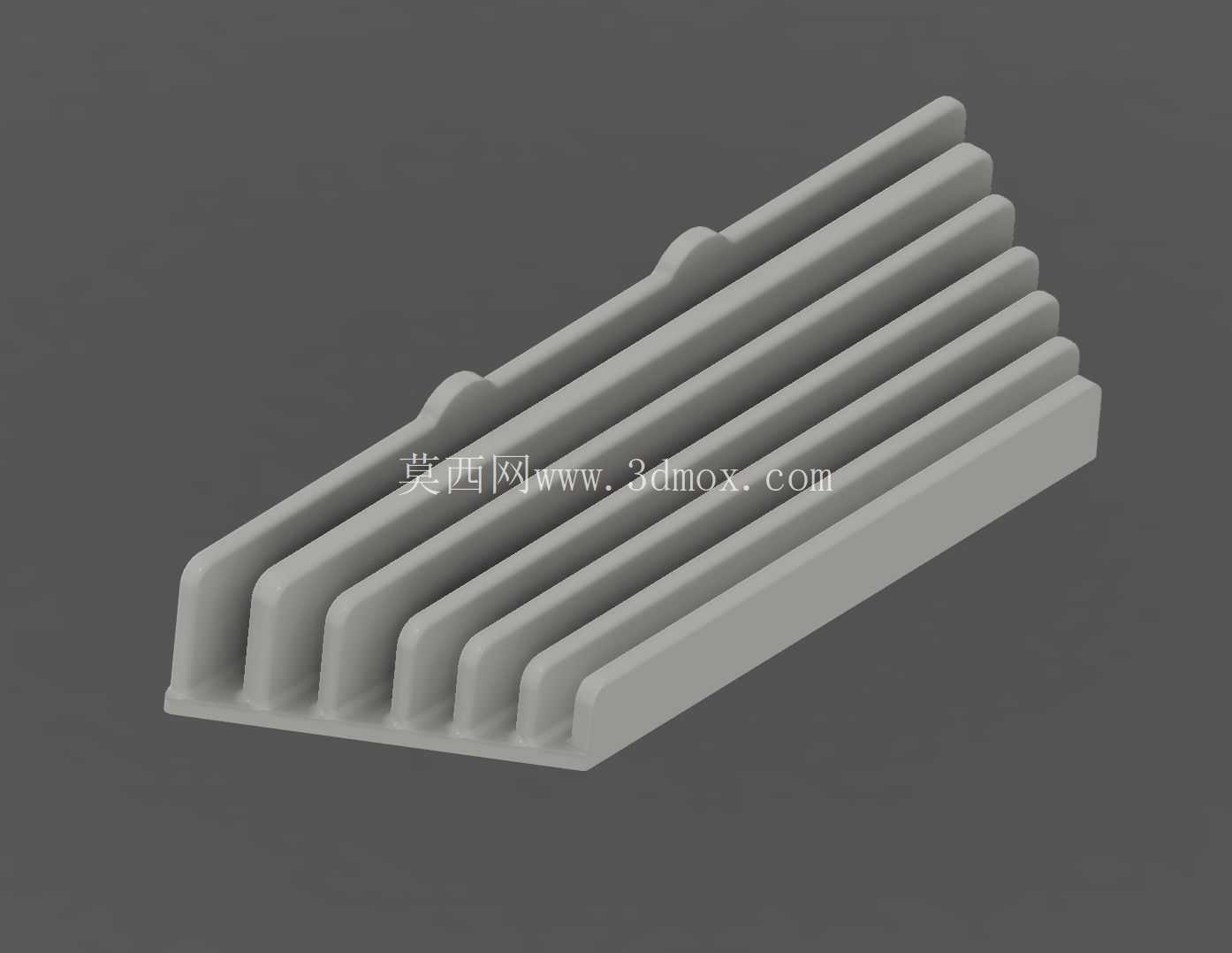

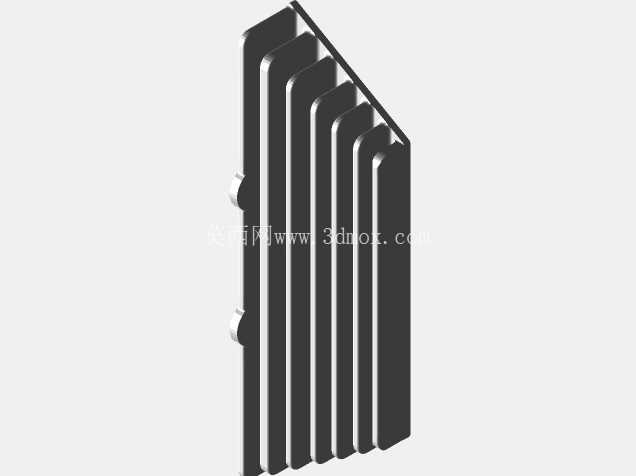

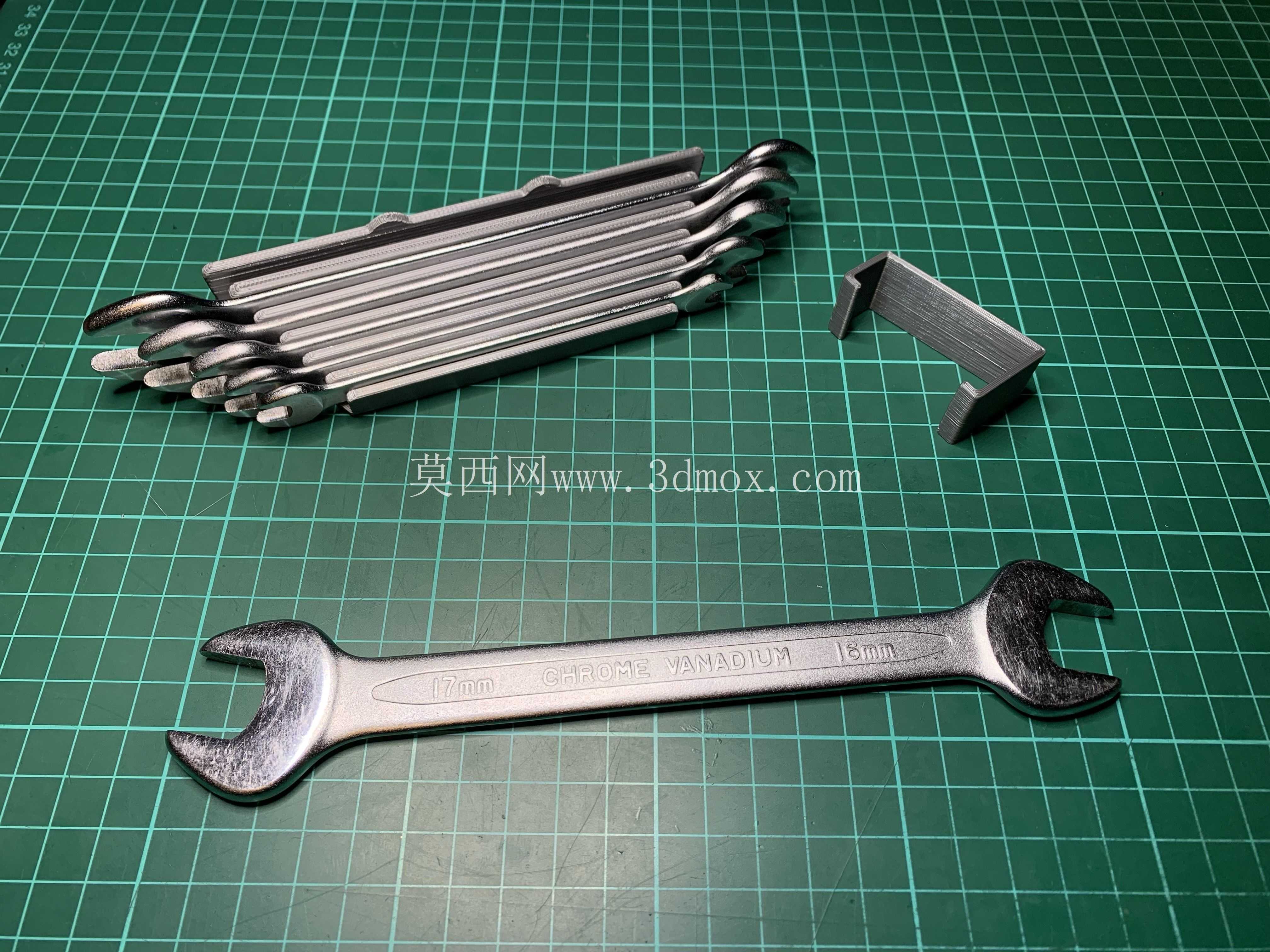

　　日常外出维保、现场装配作业中，便携工具箱内的零散开口扳手一直是工具整理的痛点，多规格扳手混放后不仅找取耗时，晃动磕碰还容易造成扳手开口镀层磨损、精度失准，这款收纳托架正是针对该场景设计的专用五金收纳结构。该托架整体采用分体式组合结构，分为扳手定位分隔段与卡扣锁紧段两个独立部分，分隔段上对应每一把扳手的杆身位置开设独立限位插槽，插槽的宽度与扳手杆身直径做过盈配合设计，扳手插入后杆身被完全卡入槽内，不会因工具箱搬运、翻转出现滑出、错位的情况，每把扳手独立卡位的设计也避免了金属工具之间的直接磕碰，能有效保护扳手开口的工作面精度，延长工具使用寿命。

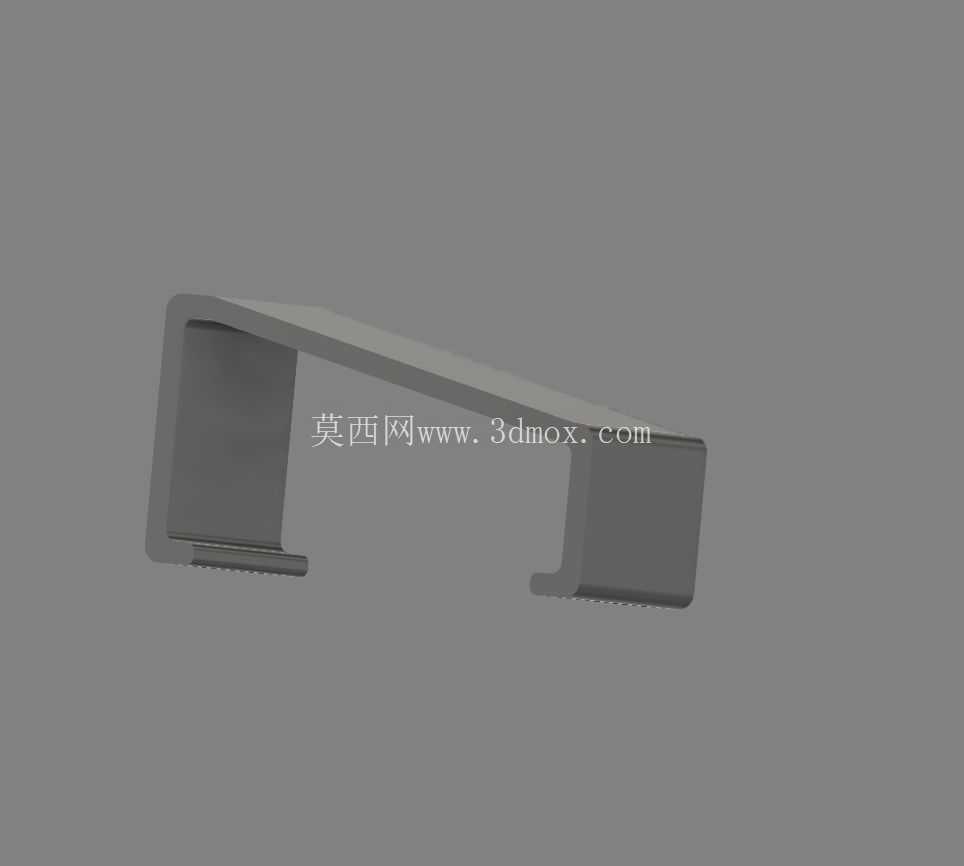

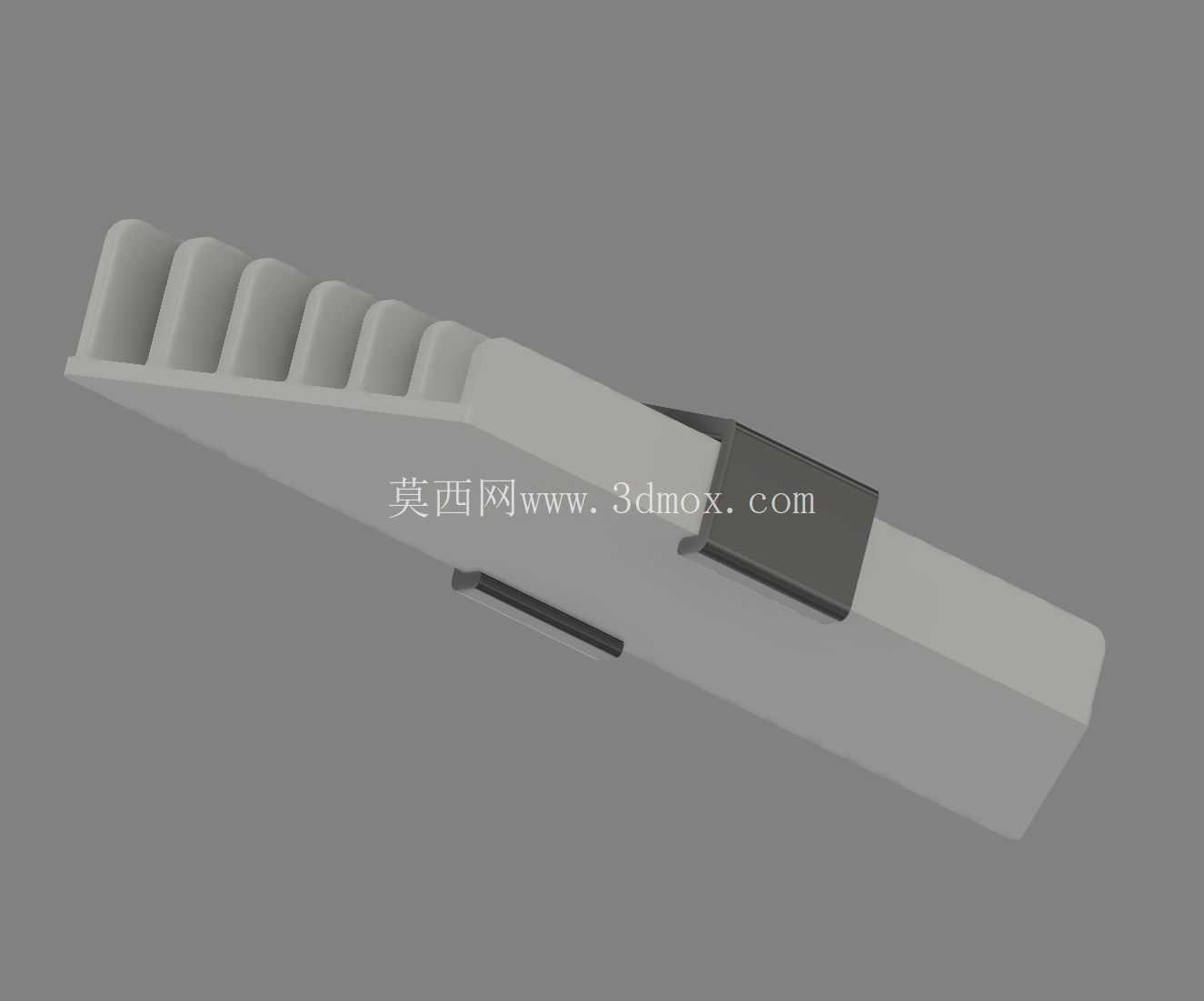

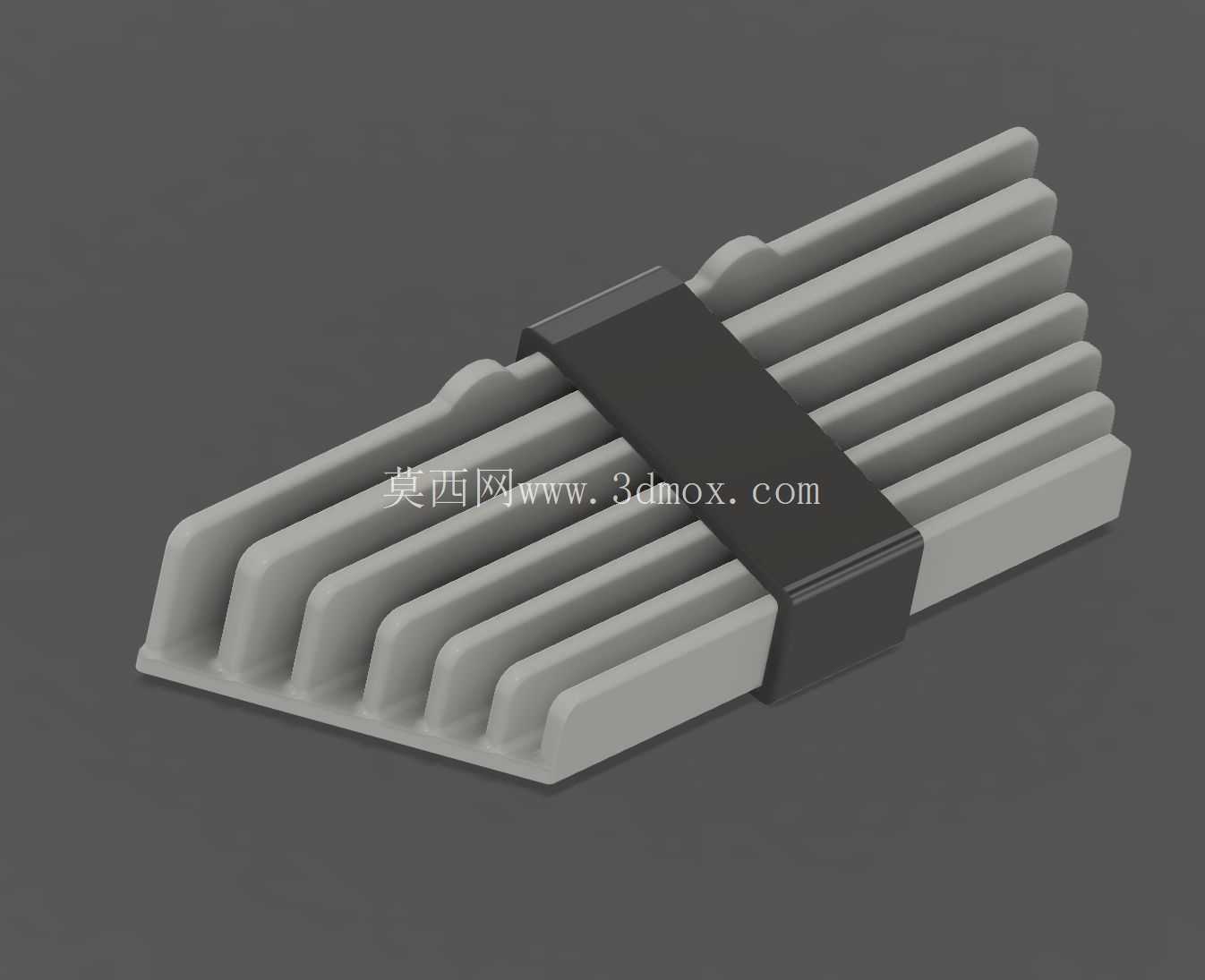

　　卡扣锁紧段作为固定结构，安装在分隔段的端部位置，卡入到位后可以完全锁止分隔段上的所有扳手，防止隔板受冲击后扳手从插槽内脱出，托架整体可以直接平放在工具箱的内置隔板上，不需要额外打孔或者粘接固定，适配常规便携工具箱的内部储物格尺寸边界，不会占用过多额外储物空间。设计过程中针对常用的6件组公制开口扳手做了适配优化，插槽间距按照对应规格扳手的头部宽度做了差异化排布，避免相邻扳手插入后出现头部干涉的问题，考虑到不同品牌扳手的杆身直径存在细微公差，插槽的入口位置做了微小的倒角导向，既保证插入后的卡紧力，也不会因为公差过小导致扳手难以插拔。

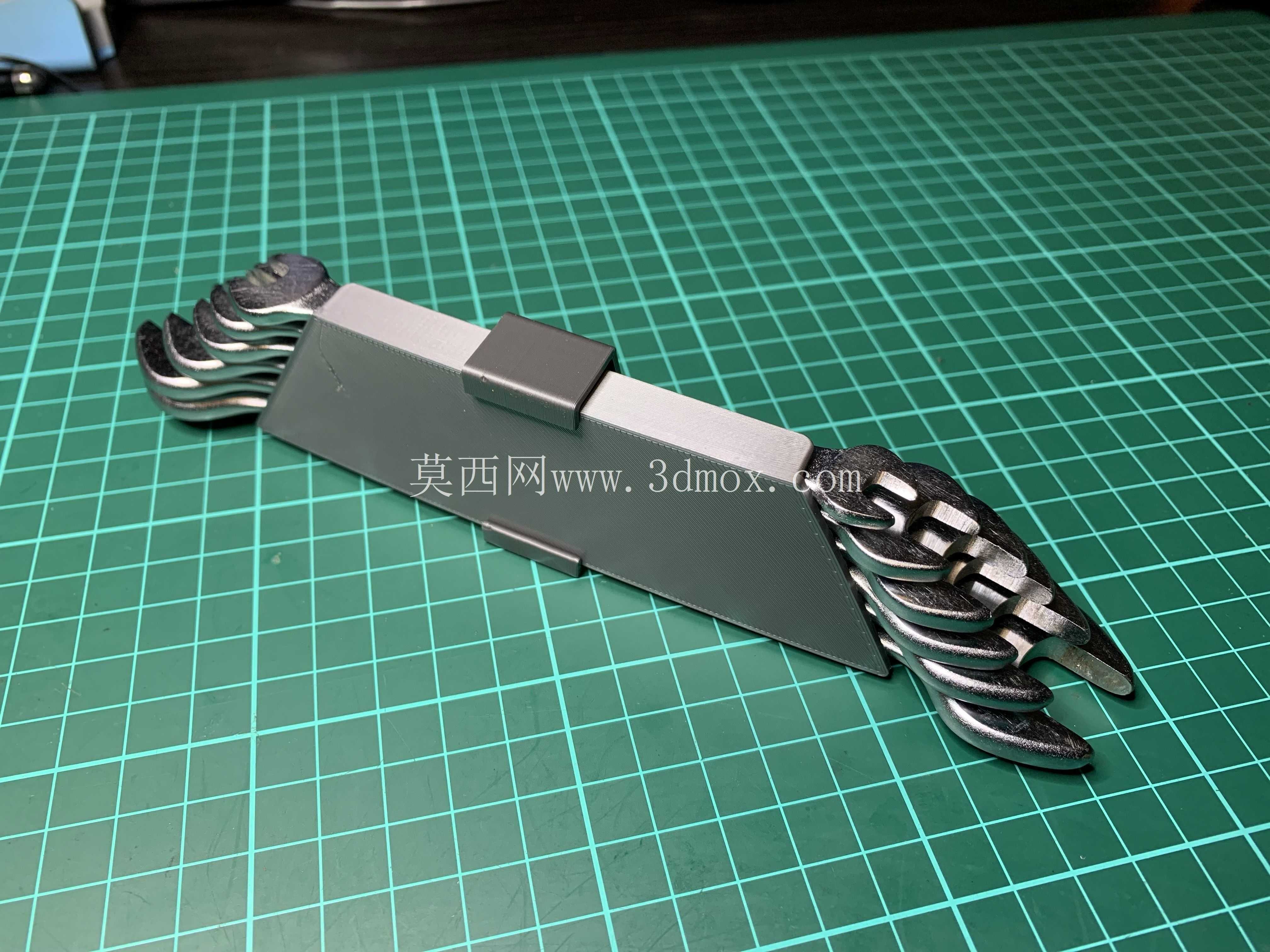

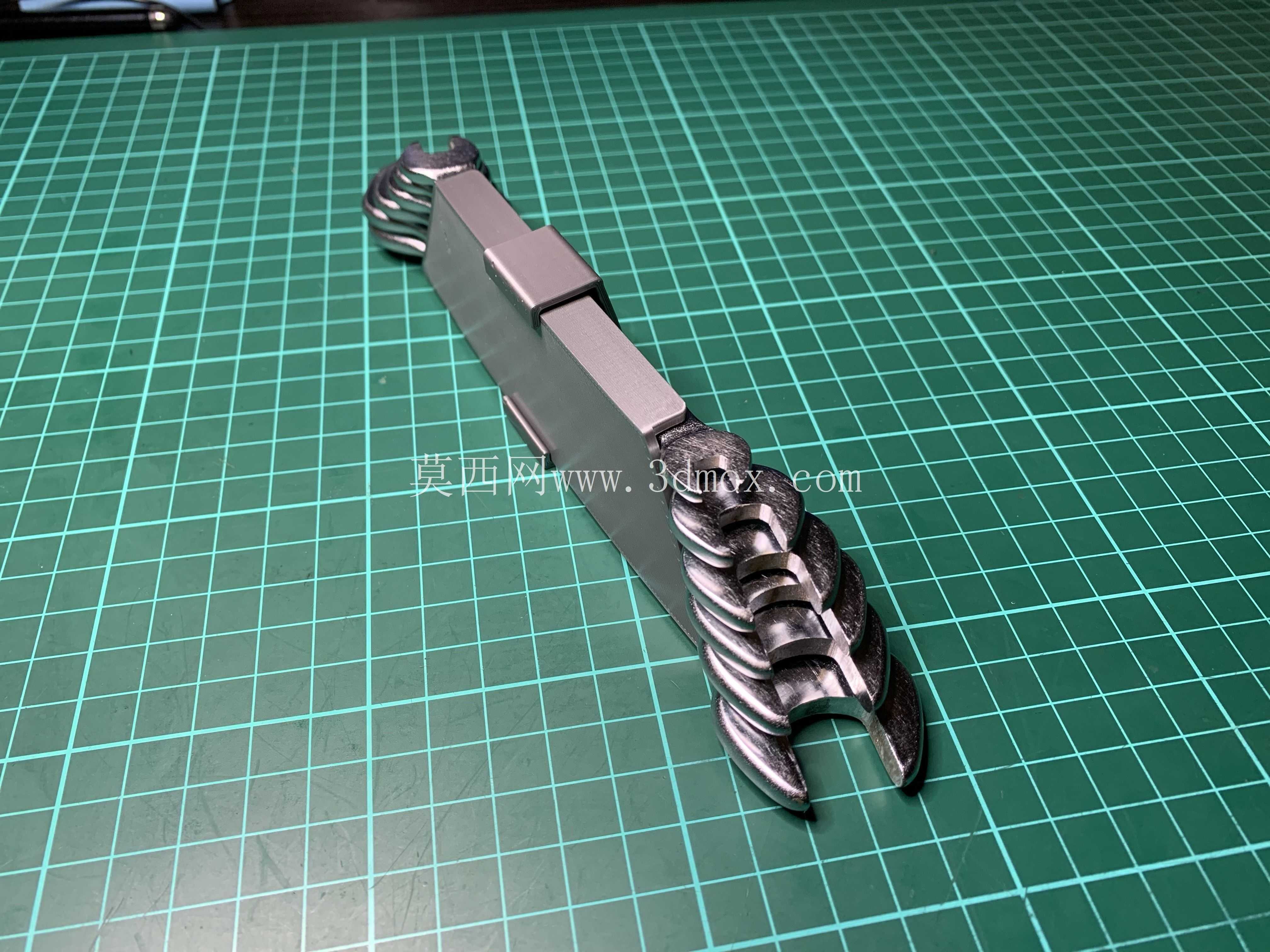

　　结构强度方面，分隔段的槽间壁厚做了针对性加强，因为如果壁厚过薄，频繁插拔扳手或者扳手尺寸略大于槽宽时，很容易造成槽壁开裂，导致整个托架报废，所以槽间壁厚按照100%填充的打印工艺参数做了校核，保证长期插拔使用不会出现结构破损。托架整体外形为长条状，长度与6件组扳手叠放后的总长度匹配，宽度略大于扳手头部的最大宽度，高度刚好覆盖扳手杆身的圆柱段，不会遮挡扳手的开口端，取用时可以直接捏住扳手头部拔出，不需要额外操作解锁步骤，拿取效率相比混放状态提升明显。

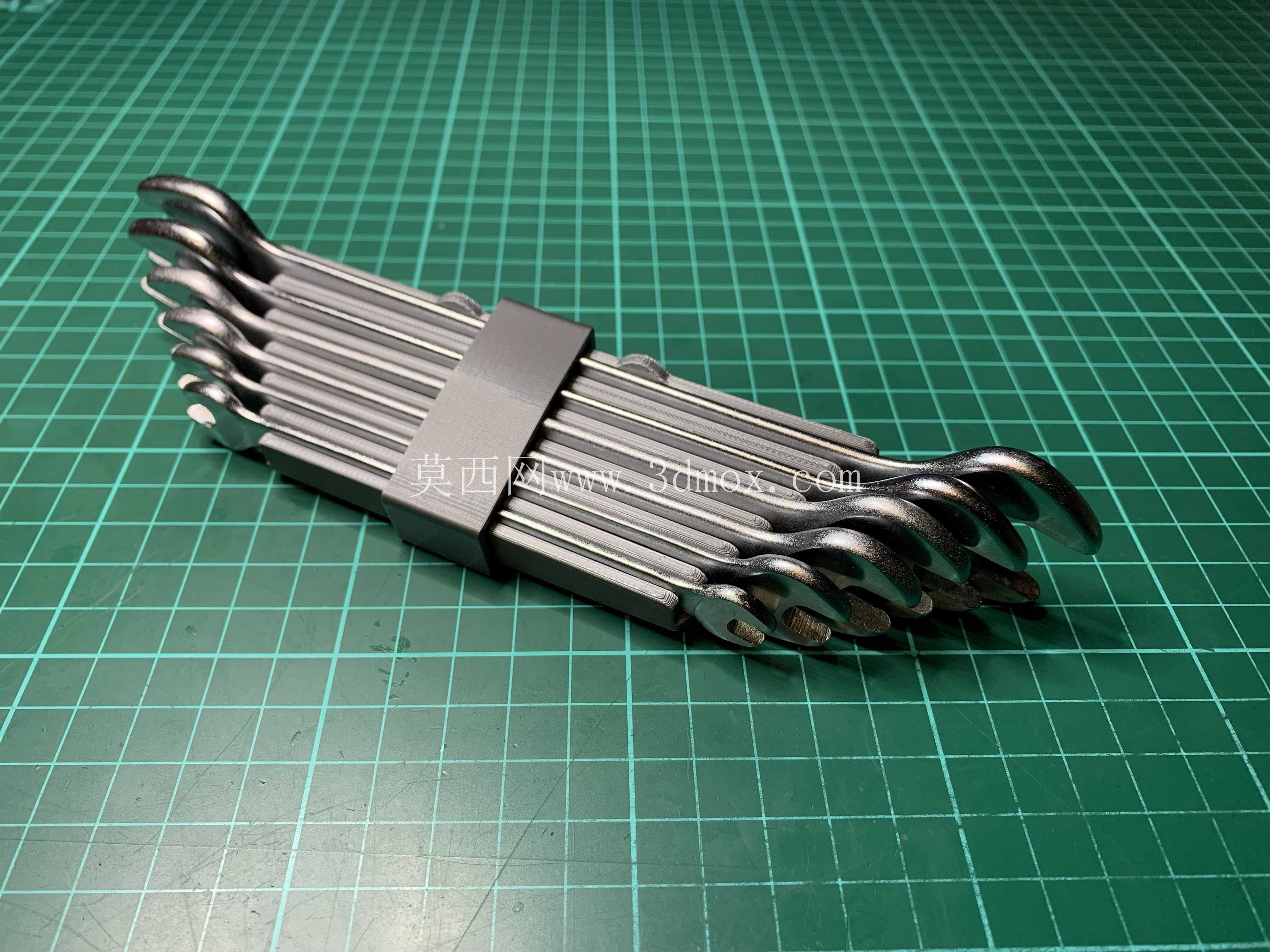

　　实际使用场景中，不管是日常车间内的工位工具整理，还是外出上门维修、现场装配的便携工具箱收纳，该托架都能将零散的开口扳手规整为一个整体模块，打开工具箱后可以直接看到所有规格的扳手排布，不需要翻找就能快速拿到对应规格的工具，大幅减少工具找取的耗时。同时该托架的结构设计也预留了一定的扩展空间，如果需要适配更多规格的扳手，只需要对应增加分隔段的插槽数量、调整整体长度即可，卡扣段的结构不需要做改动，具备一定的通用适配性。在安装边界上，托架底部为平面设计，可以稳定放置在工具箱的平整隔板上，也可以根据使用需求在底部粘贴背胶固定在工具箱内壁或者工位台面上，固定方式灵活，不需要配套其他安装配件。针对扳手容易从槽内滑出的问题，除了端部的卡扣锁紧结构，每个插槽的内部还做了微小的内凹卡位，扳手杆身卡入后会被卡位轻微卡住，即使没有扣上卡扣，倒置托架扳手也不会轻易滑落，双重限位结构保证了工具收纳的可靠性。
