阶梯孔径多规格钻头收纳整理架

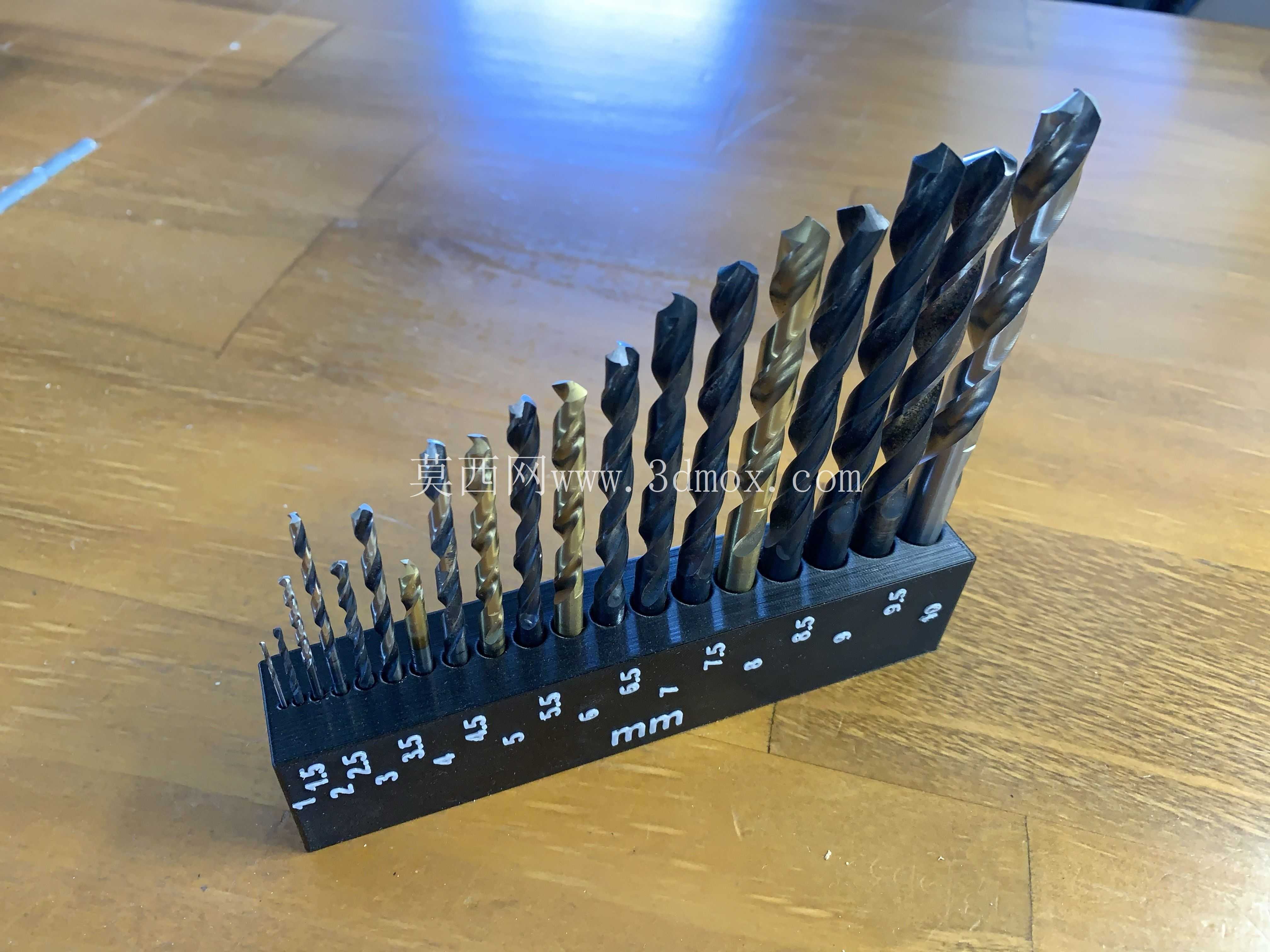

　　在机加工、钳工装配、3D打印后处理以及日常五金维修场景里，钻头这类细长杆状刀具的收纳一直是现场管理的痛点：零散放置的钻头容易滚落磕碰刃口，不同规格混放会增加选刀时间，刃口相互剐蹭还会导致切削精度下降，甚至出现崩刃报废的情况，这款多规格钻头收纳架正是针对这类现场痛点设计的工位级工装。从实际使用场景出发，这款收纳架覆盖了1mm到10mm直径区间的直柄麻花钻存放需求，孔位按照0.5mm的步长等差排布，完全匹配日常加工中最常用的公制直柄钻头规格序列，使用者可以根据钻头直径快速对应到对应孔位，取放时无需反复比对规格，能有效缩短工位上的刀具准备时间。

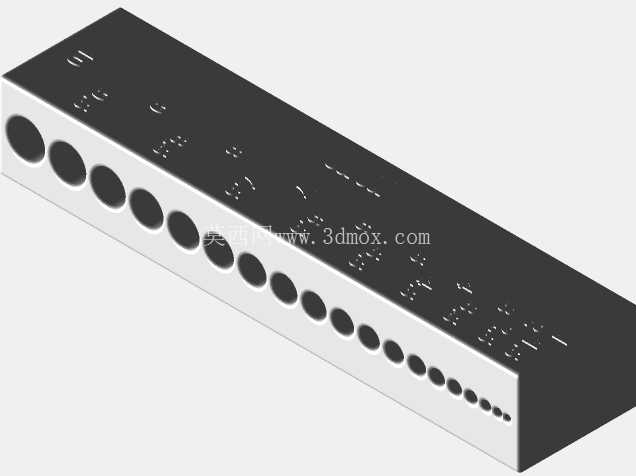

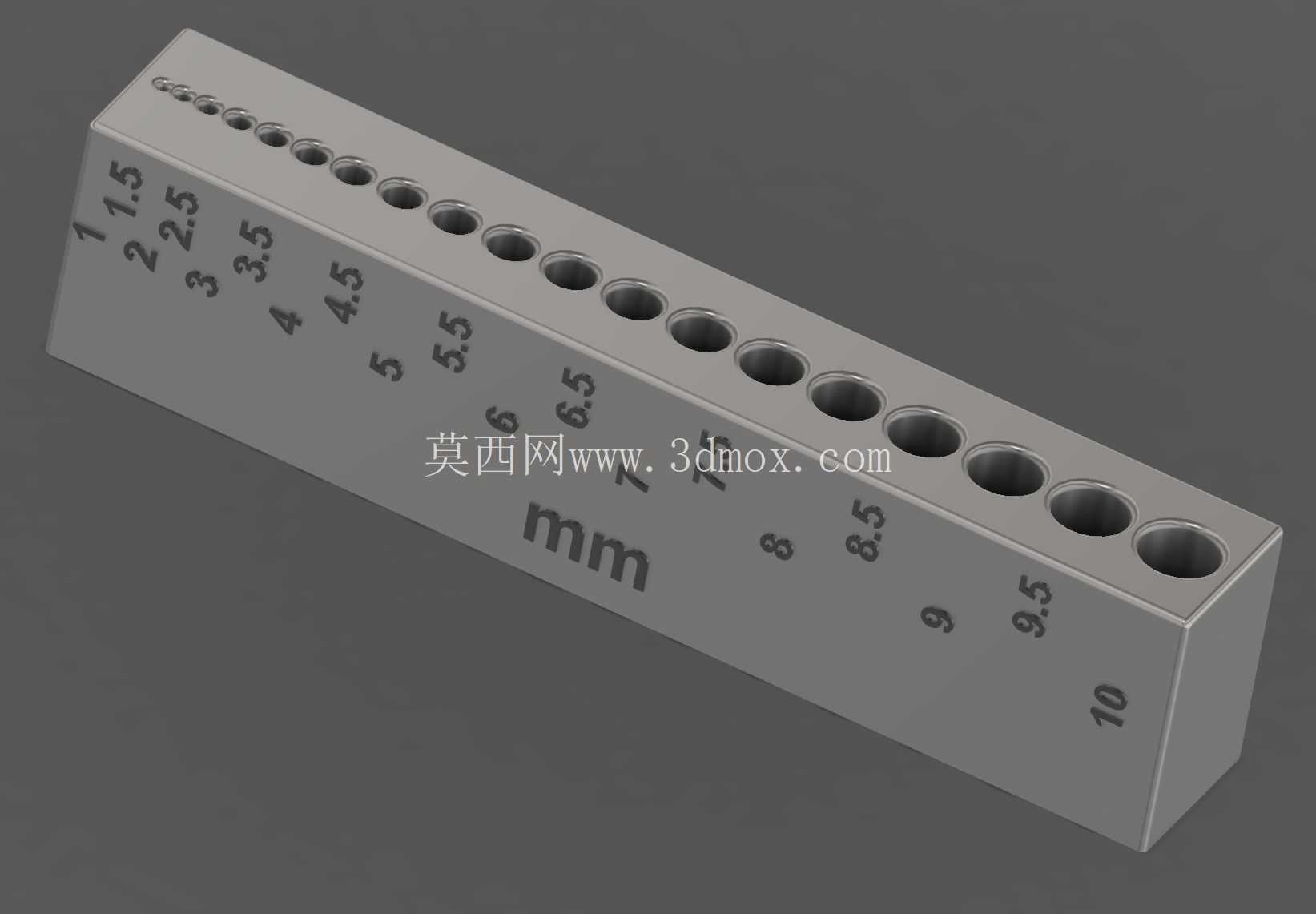

　　设计阶段针对3D打印的工艺特性做了适配优化，架体采用斜置排布结构，所有插装孔带有统一的倾斜角度，钻头插入后刃口端朝向斜上方，既可以避免刃口直接接触架体底部造成磕碰，也能让使用者直观看到每支钻头的刃口状态，快速排查磨损、崩缺的刀具，避免将失效刀具拿到加工工位造成工件报废。架体表面的规格标识做了凸起结构设计，配合打印过程中的灯丝颜色切换，可以直接将标识字符打印为与架体主体不同的颜色，无需后续丝印、激光打标或者粘贴标签，就能实现规格标识的高辨识度，即使在车间工位有切削液飞溅、粉尘附着的情况下，标识也不会出现脱落、模糊的问题，长期使用依然能快速识别孔径规格。

　　孔位的设计预留了微量的调整余量，打印完成后可以根据自身所用钻头的实际柄径公差，用对应直径的旧钻头对孔位进行微量修配，保证钻头插入后既有足够的夹持力不会轻易滑落，又不会因为过盈量太大导致取放困难；考虑到塑料件的长期使用蠕变特性，孔位初始直径做了小幅负公差设计，随着使用时间增加孔位出现轻微磨损松动后，依然能保持合适的插拔阻尼，不会出现钻头自行滑落的问题。架体的整体外形采用窄长式布局，底部为平整的安装接触面，可以直接放置在钳工台、机床操作位的工具台面上，也可以通过底部预留的安装孔位使用螺丝固定在墙面挂板、工具柜侧壁上，适配不同的工位布置需求；整体宽度控制在单手握持可移动的范围内，需要跨工位转移钻头时，可以直接将整架钻头一并转移，无需逐支收纳清点，避免转移过程中出现刀具遗失。

　　在实际的加工场景中，这类钻头架除了存放标准直柄麻花钻之外，同直径规格的直柄中心钻、铰刀、丝锥也可以插入对应孔位临时存放，拓展了工位工具收纳的适配范围；架体的边缘做了圆角过渡处理，没有尖锐的棱角，日常取放工具时不会划伤手部，斜置的排布结构也让每支钻头的柄部末端高出架体表面，抽取时可以直接捏住柄部拔出，不会碰到锋利的切削刃口，提升了工位操作的安全性。针对小规格钻头容易折断、丢失的问题，小直径对应的孔位做了深度优化，小钻头插入后不会因为孔深过浅导致重心不稳倾倒，也不会因为孔深过大导致钻头完全没入孔内难以取出，平衡了存放稳定性和取放便捷性。
