摩托车轮毂压铸成型模具结构设计

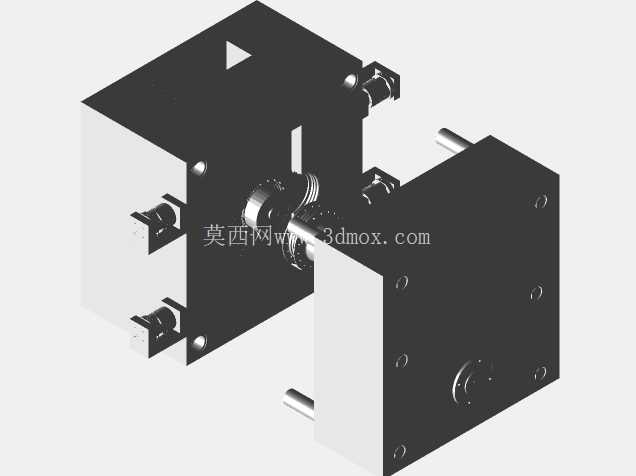

　　这套模具针对摩托车铝合金轮毂的高压铸造成型工艺开发，适配常规卧式冷室压铸机的安装接口，模架整体采用方正箱式布局，合模方向的安装基准面做了0.8μm的平面度处理，保证与压铸机定模板、动模板的贴合精度，避免长期生产受交变锁模力影响出现飞边溢料问题。从结构拆分来看，定模侧设置了直浇道进料结构，进料口正对轮毂轮心的厚大部位，顺着轮辐的延伸方向设置分支内浇道，让铝液充型时能顺着轮辐轮廓平稳填充轮辋区域，避免铝液正面冲击模腔壁产生卷气、冷隔缺陷；动模侧对应轮毂的外侧轮廓，设置了多组斜导柱侧向抽芯机构，用来成型轮毂轮辐之间的镂空区域以及轮辋上的气门安装孔位，抽芯滑块的导向采用淬火加硬的导轨镶块，配合间隙控制在0.02mm以内，既保证抽芯动作顺畅无卡滞，又能避免铝液窜入滑块间隙形成披锋。

　　模具的冷却系统采用分层环路设计，定模浇口套周边单独设置环形冷却水道，距离浇道内壁12mm，控制浇口部位的冷却速率，避免浇口处铝液过早凝固影响补缩；轮辋成型区域的水道顺着轮辋圆弧走向排布，保证整个轮辋部位冷却速率均匀，减少铸件因冷却不均产生的变形应力；轮辐部位对应设置点冷管，针对轮辐与轮心连接的厚大部位加强冷却，平衡整个铸件各区域的凝固顺序，让铸件实现从远浇端到近浇端的顺序凝固，保障内部组织致密性。顶出机构采用顶杆与顶块组合的方式，在轮心的加工余量区域设置圆形顶杆，在轮辋的非外观面设置弧形顶块，顶出力分布均匀，避免顶出时铸件变形，同时顶杆与顶块的配合间隙控制在0.015mm，防止铝液窜入形成顶杆毛刺，减少后续清理工作量。

　　模具的导向系统采用四组导柱导套配合，导柱设置在动模侧，导套采用带油槽的铜合金衬套，合模时导柱先进入导套15mm后才会完成模腔贴合，避免合模过程中碰伤模腔成型面；模架的四个角设置了锁模块，在模具吊装运输过程中保证动定模不会意外分开，同时生产过程中锁模块承受部分侧向胀型力，减少导柱的受力负载。从实际生产适配性来看，这套模具的模架外形尺寸适配300吨级冷室压铸机的拉杆间距，安装孔位符合行业通用的T型槽布局，不需要额外做安装转接板；模腔的排气槽设置在轮辋的最后充型部位，排气槽深度控制在0.12mm，既能顺畅排出模腔内的空气，又不会让铝液流出形成飞边；在轮心的厚大部位还设置了局部挤压销结构，当铝液充型完成后，挤压销向前推进3mm，对厚大部位进行二次补缩，解决轮毂轮心部位容易出现缩孔缩松的问题，提升铸件的力学性能，满足摩托车轮毂的强度要求。

　　整套模具的成型镶块全部采用H13热作模具钢制作，成型面经过淬火处理后硬度达到HRC48-52，表面做氮化处理提升抗热疲劳性能，能够承受长期铝液冲刷以及冷热交变的工作环境，减少生产过程中的模腔龟裂问题，延长模具使用寿命。
