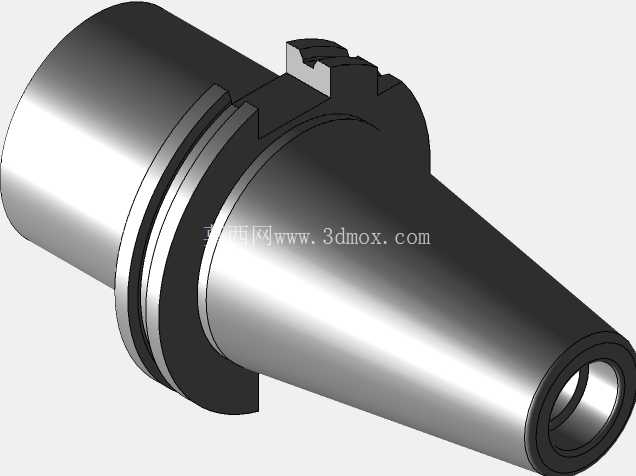

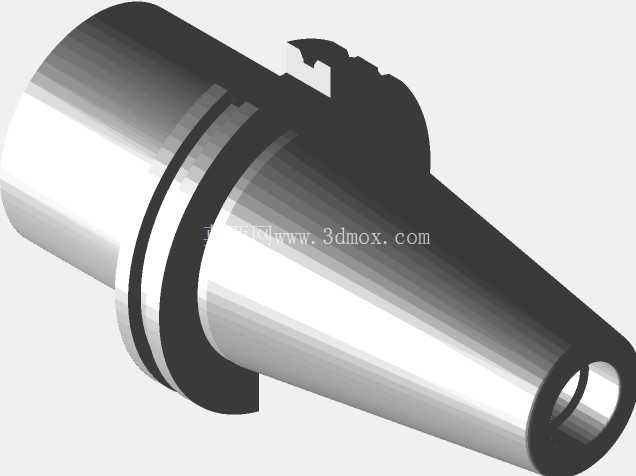

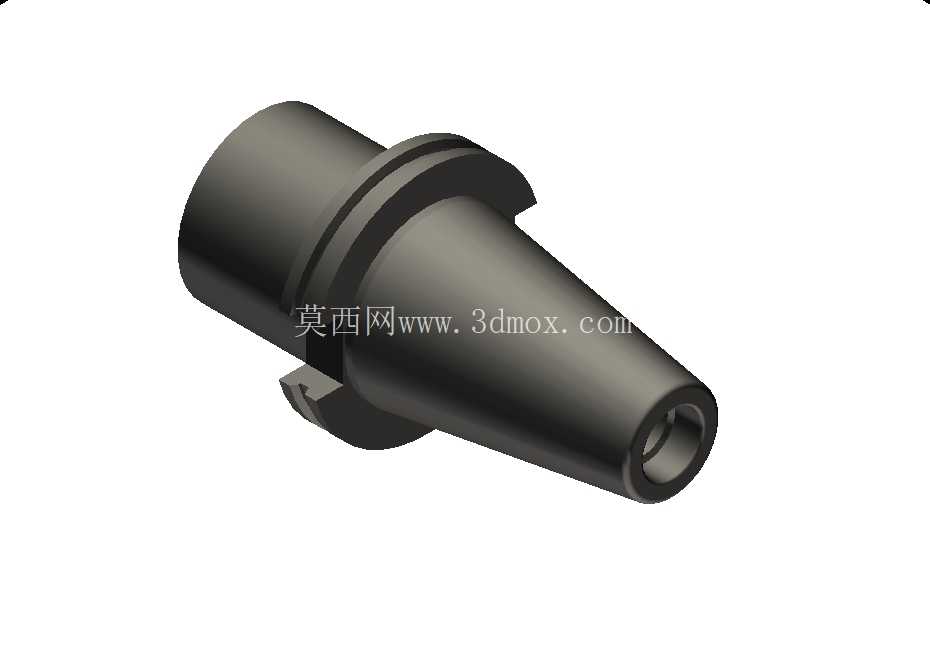

符合DIN69871标准的机床主轴连接锥柄

在金属切削加工的机床主轴系统里，这类锥柄是实现刀具与主轴高精度连接的核心基础零件，日常在数控铣床、加工中心、镗床等设备的刀具装夹环节随处可见，承担着传递主轴扭矩、保证刀具回转精度、抵消切削过程径向与轴向载荷的关键作用。从实际加工场景来看，锥柄的锥面部分需要和主轴内锥孔实现完全贴合的面接触，相比圆柱面的轴孔配合，锥面结构具备自动定心的特性，装夹时不需要额外找正就能保证刀具回转中心与主轴回转中心的同轴度，这一点在高速切削场景下尤为重要——如果同轴度偏差超过0.005mm，高速旋转时就会产生明显的动不平衡，不仅会让加工表面出现振纹，还会加剧主轴轴承的磨损，缩短主轴使用寿命。

设计这类锥柄时，首先要严格遵循DIN69871标准的锥度参数，也就是常用的7:24锥度，这个锥度的选择是经过长期工业验证的：锥度足够大时，锥柄在主轴拉紧力作用下不会发生自锁，换刀时可以顺利拔出，适配自动换刀的加工中心工况；同时锥面的接触面积足够大，能够传递大扭矩，满足重载切削的需求。除了锥面本身的参数，锥柄尾部的拉紧结构、前端的法兰定位面、侧面的传动卡槽都需要和对应规格的主轴、拉爪完全匹配，比如侧面的传动键槽，是用来传递额外扭矩的，当进行大余量铣削时，仅靠锥面的摩擦力不足以传递全部切削扭矩，键槽与主轴端的传动键配合，就能避免锥柄在锥孔内发生相对转动，防止打滑损伤主轴内锥面。

从安装边界来看，这类锥柄的轴向定位依靠法兰端面与主轴端面的贴合，这也是DIN69871锥柄相比传统锥柄的优势——传统7:24锥柄仅靠锥面定位，高速旋转时主轴锥孔会因为离心力发生微量扩张，导致锥柄轴向窜动，而端面贴合的结构能在锥面微量扩张时依然保持轴向定位精度，适合更高转速的加工场景。设计建模时，锥面的形位公差需要严格控制，锥面的圆度、母线直线度公差通常要控制在0.002mm以内，锥面的表面粗糙度要达到Ra0.8以下，这样才能保证和主轴锥孔的接触面积不低于90%，避免局部接触应力过大导致锥面压伤。另外，锥柄内部的冷却通道也需要根据使用需求设计，中心出水的锥柄需要在内部加工贯通的冷却液孔，保证高压冷却液能够直接输送到切削刃位置，提升深孔加工、高速切削时的冷却排屑效果。

在实际选型应用中，不同规格的锥柄对应不同的主轴尺寸，比如常见的SK30、SK40、SK50规格，分别对应不同的主轴端面直径和额定扭矩承载能力，选型时需要根据机床的主轴规格、加工时的最大切削扭矩、刀具的重量综合选择，过小规格的锥柄在重载切削时会出现锥面变形、拉紧力不足的问题，过大规格的锥柄则会增加换刀臂的负载，提升自动换刀过程的故障概率。建模过程中还需要注意锥柄的动平衡设计，对于转速超过8000rpm的应用场景，锥柄需要进行动平衡校正，对应的结构上要避免出现不对称的凸起或凹槽，必要时要设计动平衡调整的螺纹孔，方便后期校正时加装平衡块。这类锥柄的毛坯通常采用锻造工艺制作，经过调质处理后获得足够的芯部韧性，表面再进行渗碳淬火处理，保证锥面和定位端面的硬度达到HRC58-62，具备足够的耐磨性，能够承受长期反复装夹带来的摩擦损耗，延长零件的使用寿命。
