V10发动机造型创意卷笔刀结构设计

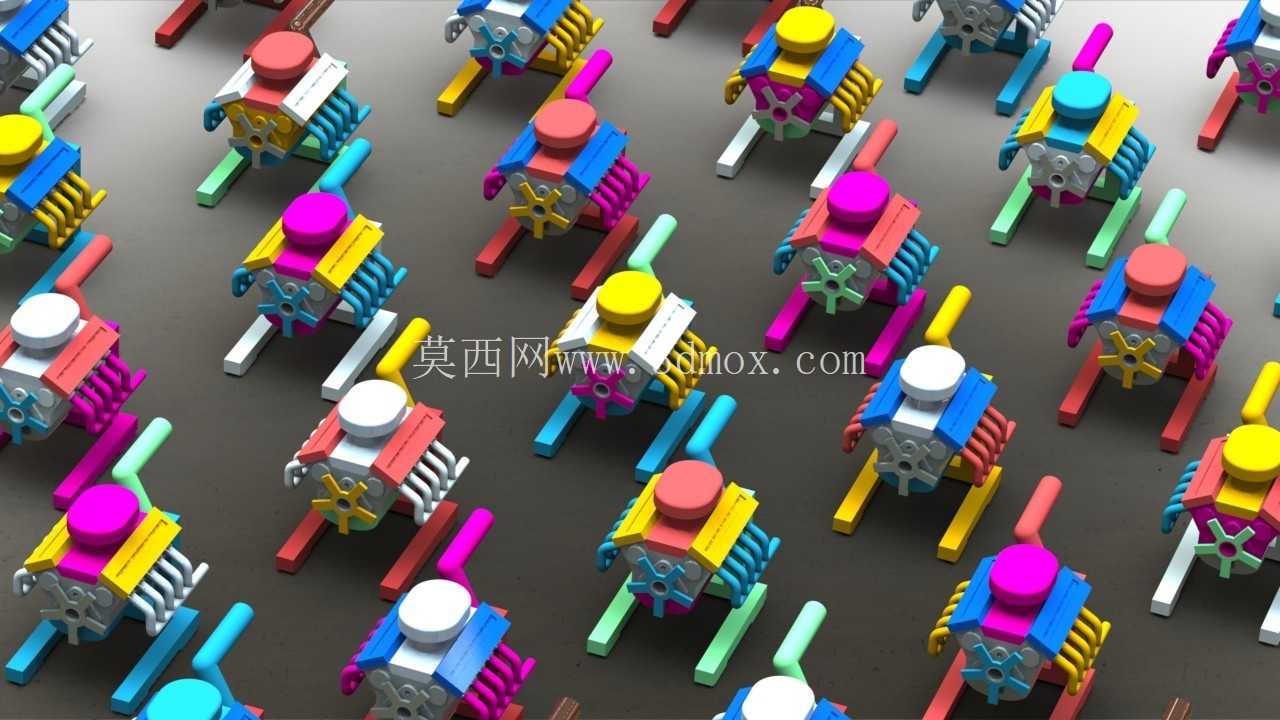

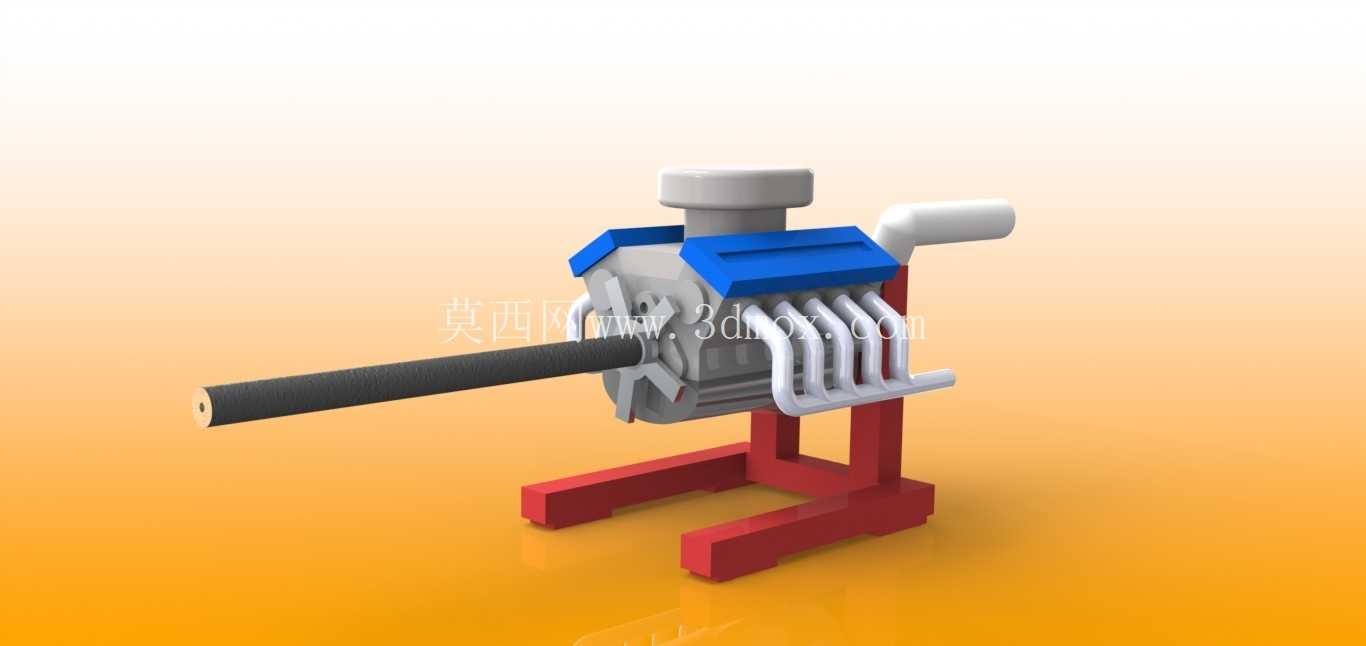

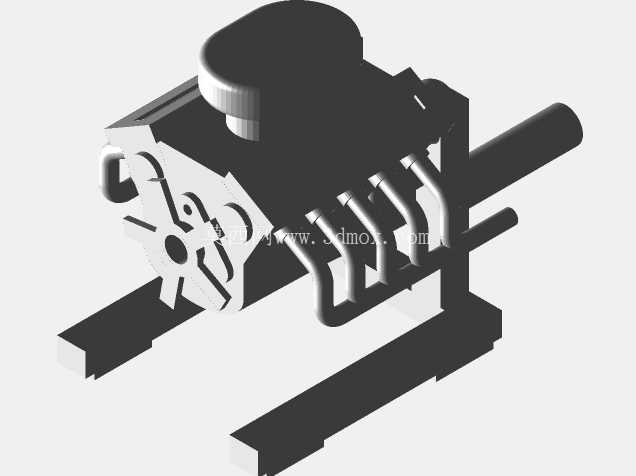

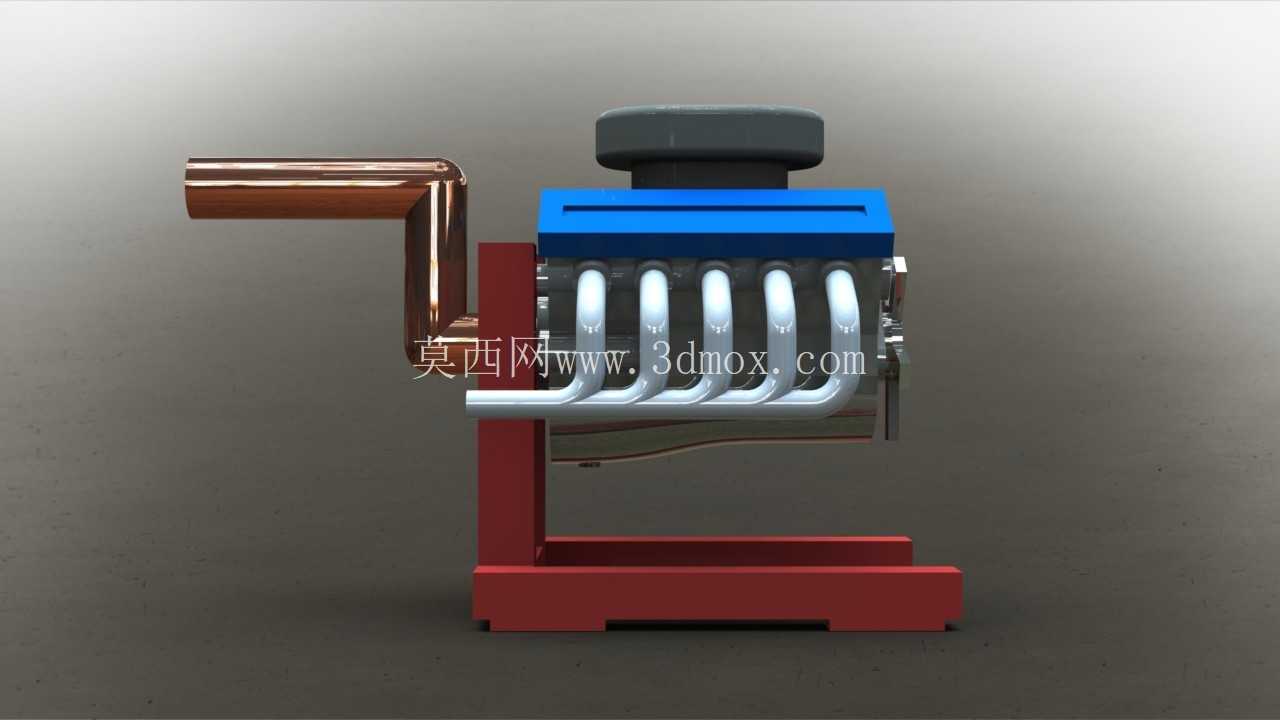

　　这款创意卷笔刀采用V10发动机的仿生造型设计，核心应用场景覆盖日常文具使用、桌面创意摆件、3D打印创客教学实践多个领域，既满足普通用户削卷铅笔的实用需求，也能作为机械结构科普的具象化载体，让使用者在日常操作中直观了解V型发动机的基础布局逻辑。从功能特性来看，整套组件拆分设计对应发动机不同结构模块：缸体部分作为卷笔刀的核心承载基座，预留了标准卷笔刀芯的安装腔体，腔体尺寸匹配市售常规手动卷笔刀金属刀芯的安装边界，安装位设置了定位卡槽与卡扣结构，无需额外粘接即可完成刀芯固定，更换刀芯时只需按压卡扣即可拆卸，维护操作便捷。进气歧管造型的侧支架环绕手柄区域设计，既还原了V10发动机进气歧管的排布形态，也作为卷笔刀操作时的手持受力结构，支架表面做了圆弧过渡处理，握持时无尖锐棱角，长时间使用不会产生硌手的不适感。排气侧的造型件同步还原了发动机排气歧管的阶梯排布特征，同时作为卷笔刀的底部支撑脚，四个支撑点的高度差控制在0.2mm以内，放置在桌面时不会出现晃动问题，支撑脚底部预留了防滑贴粘贴槽，可粘贴1mm厚的橡胶防滑垫，进一步提升放置稳定性。

　　设计思路上采用模块化拆分打印的方案，所有拆分零件的壁厚均设置为2mm，既满足3D打印时的结构强度要求，也避免壁厚过大导致的打印耗材浪费、打印时间过长问题；零件之间的拼接采用过盈配合加定位销的组合结构，定位销直径设置为3mm，配合公差控制在0.1mm，打印完成后无需额外胶水即可完成拼接，若需要永久固定也可在拼接面涂抹少量PLA专用粘接剂。安装边界方面，整套模型组装完成后的整体尺寸控制在120mm80mm70mm范围内，占用桌面空间极小，适配常规书桌、办公工位的摆放需求；核心刀芯安装腔的内径为18mm，深度为25mm，可适配市面上绝大多数直径6-8mm木质铅笔的削卷需求，进笔口做了15度的导向倒角，铅笔插入时无需刻意对准即可顺利进入刀芯位置。

　　削卷产生的铅笔屑存储在缸体基座的中空腔体内，腔体侧面设置了抽拉式的屑盒挡盖，挡盖与腔体之间采用滑轨配合，抽拉阻尼适中，倾倒笔屑时不会出现挡盖意外脱落的问题，屑盒的存储容积可满足单次削卷5-8支铅笔的存储需求，无需频繁倾倒清理。从结构合理性角度考量，所有外露的零件边缘均做了R1的圆角处理，不存在尖锐的毛刺结构，即使是低龄用户使用也不会出现划伤风险；手持部位的受力结构做了加厚处理，壁厚达到3mm，正常握持施力时不会出现结构断裂问题。零件拆分时充分考虑3D打印的成型特性，所有零件均设计为无支撑或极少支撑的打印角度，打印时无需添加大量支撑结构，减少后期支撑去除的工作量，同时也能提升零件表面的成型质量，避免支撑残留导致的表面凹凸问题。

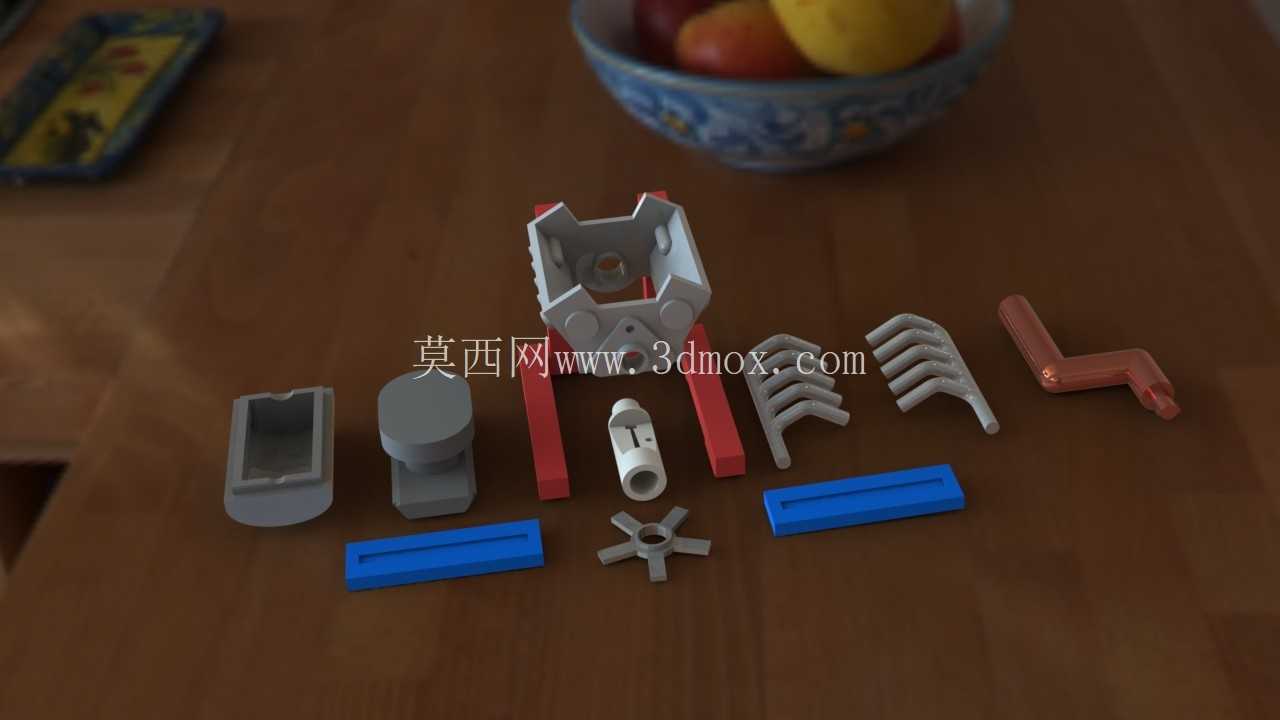

　　不同结构件的功能做了明确区分：顶部的气门室盖造型件作为装饰盖，同时遮挡内部刀芯的传动结构，避免使用过程中异物进入刀芯位置导致卡滞；侧面的L型管路造型件作为手动摇柄的延伸结构，摇柄的转动轴与刀芯转轴采用六角轴配合，配合间隙0.05mm，转动时不会出现打滑空转的问题，摇柄的握持位置做了滚花纹理处理，转动施力时摩擦力充足，不会出现手滑问题。底部的星形零件作为摇柄的限位结构，避免摇柄转动时出现轴向窜动，限位结构与转轴之间采用间隙配合，不会额外增加摇柄转动的阻力。两个长条状的蓝色零件作为缸体侧盖，同时起到加强整体结构强度的作用，侧盖与缸体之间采用卡扣连接，拆卸方便，若内部刀芯出现卡滞问题，拆开侧盖即可快速排查故障。整套设计在还原V10发动机外观特征的前提下，完全围绕卷笔刀的实用功能做结构优化，没有为了造型牺牲使用便利性，所有造型结构都兼具实际功能作用，不存在纯粹的装饰性冗余结构，既满足机械爱好者的收藏需求，也完全可以作为日常文具正常使用。
