手动心轴0.5吨压力机结构设计

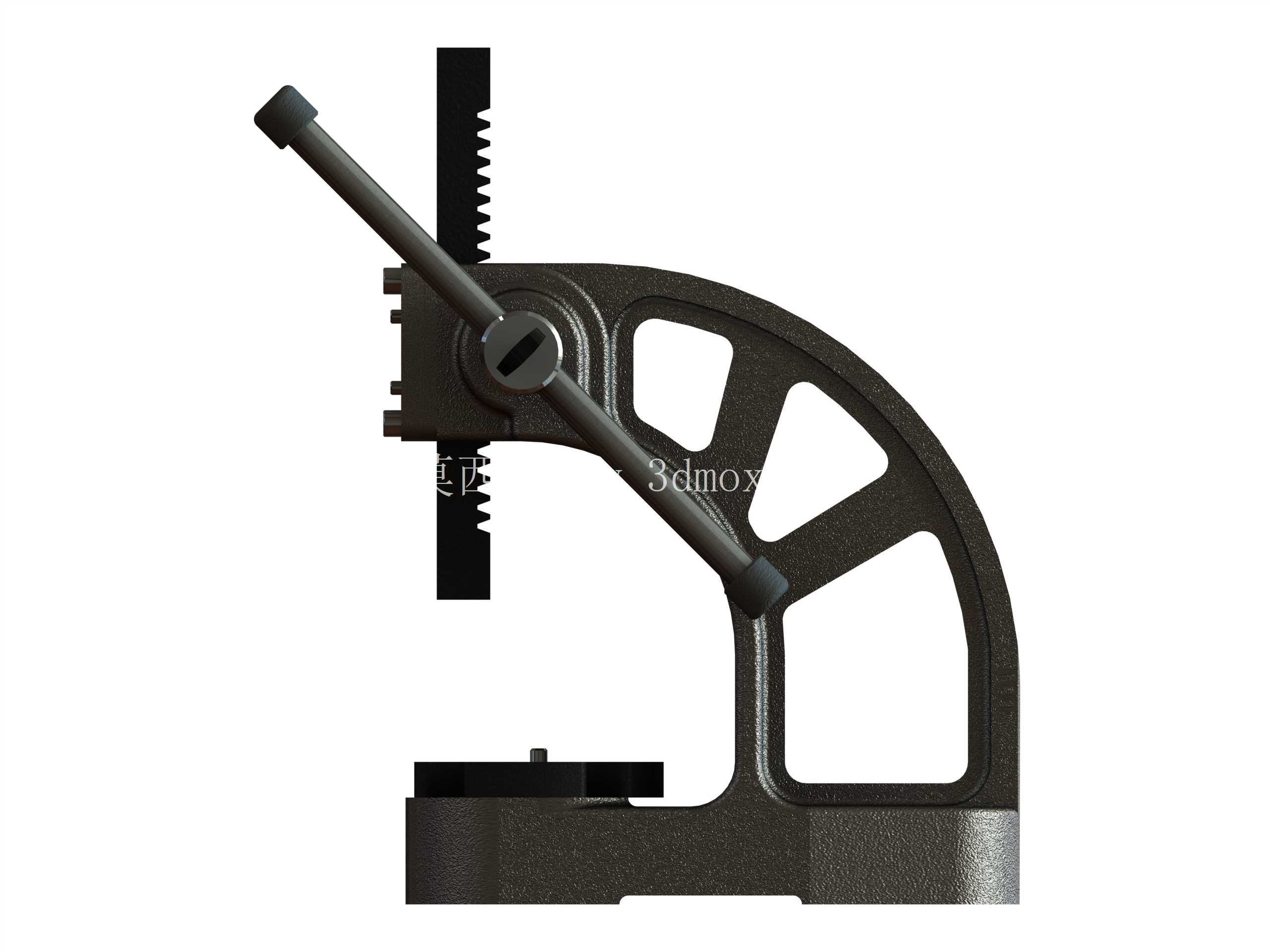

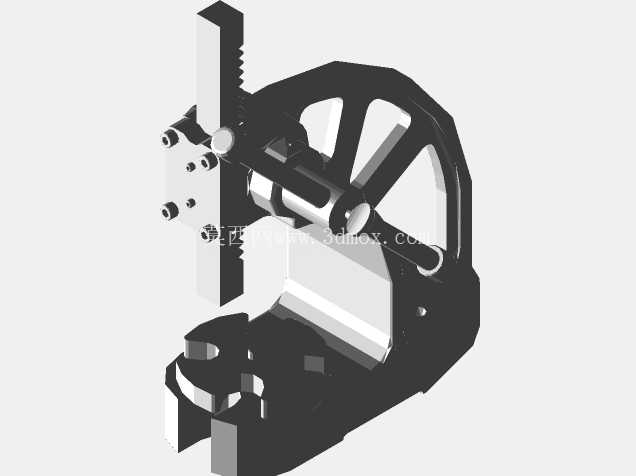

　　机架主体采用铸铁材质一体铸造成型，铸造后经过时效处理消除内应力，避免长期受力后出现机架变形导致压头与工作台垂直度超标的问题，C型臂的截面做了变厚度设计，受力集中的转轴安装座、齿条导向槽、工作台衔接位置都做了加厚加强筋处理，非主要受力区域则通过镂空减重孔降低整体重量，兼顾结构刚性和移动便利性。设备的核心传力结构采用齿轮齿条啮合形式，操作手柄直接和齿轮转轴固连，下压手柄时齿轮带动带齿的压杆垂直向下运动，相比传统的螺旋压杆结构，齿轮齿条传动的效率更高，操作行程的反馈更直接，不需要反复旋转手柄就能快速让压头接近工件，压杆的导向槽直接加工在机架的立臂上，配合压杆上的限位凸台，保证压杆全程做垂直直线运动，不会出现偏摆导致压装同轴度超标的问题，压杆底部预留了标准的压头安装接口，可以根据不同作业需求更换平压头、V型压头、冲裁头等不同工装，拓展设备的适用场景。在小型零部件装配、维修以及小批量零件加工的场景里，手动压力机始终是工位上不可或缺的基础工装，尤其是0.5吨额定压力的规格，刚好覆盖了过盈配合压装、小型零件校形、薄料冲裁、轴承压入这类不需要大吨位出力的作业需求，既不需要配套气源、液压站等动力源，也不会占用过多工位空间，在机修车间、五金加工小作坊、产品打样实验室甚至是个人DIY工作间都有极高的出镜率。这款手动心轴压力机的整体结构采用C型开式机架设计，这种布局的核心优势是操作开口朝向正前方，工件取放没有侧向遮挡，对于不同长度的条形工件、带突出结构的异形件适配性更好，不会像闭式机架那样受两侧立柱间距限制。

　　从安装边界来看，这款压力机的整体宽度为89毫米，长度220毫米，高度305毫米，底座的安装平面做了平整加工，既可以直接放置在工作台面上使用，也可以通过底座上的预留安装孔用螺栓固定在标准钳工台或者专用工作台上，固定后设备的稳定性更好，承受偏载时不容易出现晃动。工作台面位于C型开口的底部，台面做了磨削处理保证平面度，台面和压杆轴线的垂直度控制在0.02毫米以内，保证压装时压力垂直作用在工件上，避免压装过程中工件出现歪斜、损伤配合面的问题。在实际使用场景中，这类小吨位手动压力机常用来完成小型轴承的压装作业，比如微型电机端盖轴承、小齿轮轴的轴承装配，手动操作的力度反馈清晰，不会因为出力过大导致轴承外圈或者内圈出现压裂、变形的问题；也可以用来完成小尺寸五金件的铆接作业，比如销轴的铆压、铜套的压入，不需要外接动力，随时可以移动到需要的工位使用；在零件维修场景中，还可以用来完成变形小零件的校直、过盈配合零件的拆卸，比单纯用手锤敲击的受力更均匀，不会损伤零件表面。

　　设计这款设备的三维结构时，首先要核算C型机架的受力变形量，在0.5吨额定压力下，机架开口处的变形量需要控制在0.1毫米以内，避免长期满载使用后机架出现永久性变形，因此在三维建模阶段需要对机架做有限元受力分析，调整加强筋的位置和厚度，让应力分布更均匀，避免出现应力集中的薄弱点；其次要保证齿轮和齿条的啮合间隙合理，间隙过大会导致操作时出现空程、手感虚位，间隙过小则会导致操作卡滞、磨损加快，建模时需要严格控制齿轮的分度圆参数和齿条的齿距公差，保证传动顺畅；另外压杆的行程设计也要匹配常见作业需求，预留足够的开口高度，方便取放不同高度的工件，同时在压杆上端设置限位块，避免操作时压杆从导向槽中脱出。

　　设备的操作手柄做了防滑处理，手柄的长度经过力臂核算，在额定压力下操作人员的单手操作力控制在普通人可以轻松施加的范围内，不需要借助加力杆就能达到额定出力，长时间操作也不容易出现疲劳。底座的重量经过合理配比，保证设备在空载操作时不会出现倾翻，即使不固定在台面上也能稳定完成常规的轻载作业。对于结构设计从业者来说，这类手动工装的设计核心是在满足刚性和功能需求的前提下，尽可能简化结构、降低加工难度，这款压力机的所有零部件都可以通过常规的铸造、铣削、钻削工艺完成加工，不需要特殊的加工设备，非常适合小批量生产或者自制工装时参考。在三维建模过程中，所有配合面的公差都需要提前标注清楚，比如转轴和机架安装孔的配合公差、压杆和导向槽的配合公差，这些公差直接影响设备最终的装配精度和操作手感，很多新手设计师在做这类工装设计时容易忽略公差匹配，导致加工出来的设备要么卡滞要么晃动，无法满足使用要求。另外，设备的表面处理也做了针对性设计，铸铁机架表面做喷塑处理，既可以防锈也能提升外观质感，压杆和齿轮等传动部件做发黑处理，提升耐磨性的同时也能起到防锈作用，手柄部分采用橡胶套包裹，提升操作时的摩擦力和握持舒适度。
