手动齿条式手柄压机结构设计

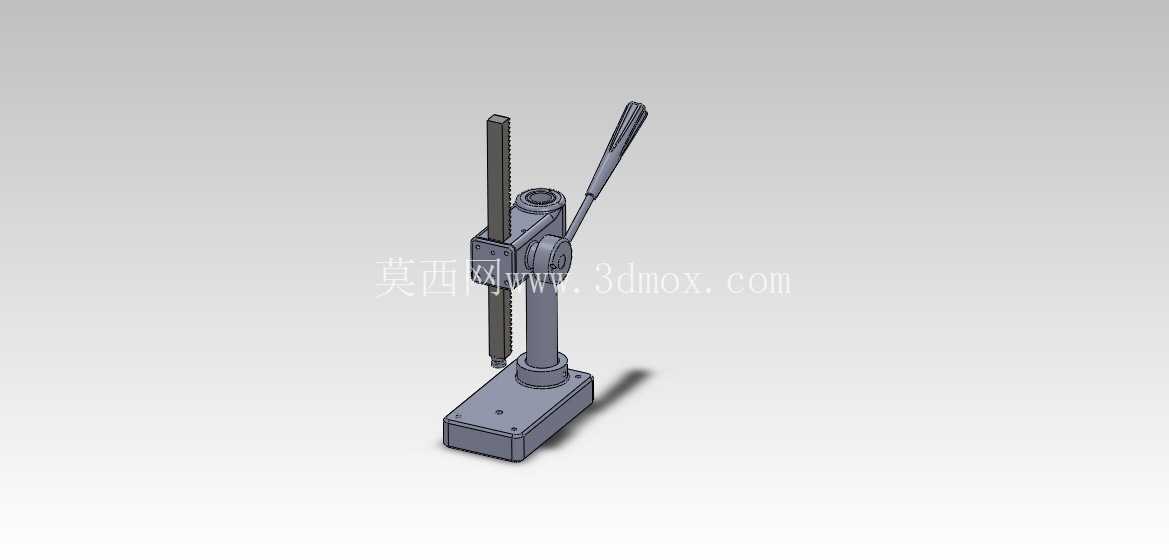

　　这款手动齿条式压机，是小批量零部件加工、维修工位上极为常见的手动压装设备，不需要外接气源、电源，完全依靠人力操作就能完成小吨位的压合作业，在五金维修、小件装配、试样压装场景里适配性极强。从结构布局来看，整机采用立式立柱承载结构，底部是带安装孔的矩形铸铁底座，底座上预留的四个沉头安装孔可以直接通过螺栓固定在工作台面上，安装边界控制在极小范围内，不会占用过多工位空间，底座上平面经过铣削加工，平面度控制在合理公差范围内，作为压装作业的基准承载面，能够保证压装过程中工件放置的稳定性。立柱部分采用圆柱形空心结构设计，既保证了足够的抗弯强度，避免压装过程中立柱出现挠曲变形，又尽可能控制了整机重量，方便工位之间的转移搬运。

　　传动核心采用齿轮齿条啮合结构，齿条竖直布置在立柱的导向槽内，和手柄转轴上的齿轮直接啮合，操作时压下手柄，齿轮带动齿条竖直向下运动，齿条下端的压头就会对工件施加垂直向下的压力，这种传动结构的机械效率比传统螺旋压机更高，操作行程更长，回程时只需要抬起手柄，齿条就能在导向结构的限位下平稳复位，不会出现卡滞、偏摆的问题。手柄部分采用加长力臂设计，操作端做了防滑处理，根据杠杆原理，操作人员只需要施加较小的握力，就能在压头端获得足够的压装力，适合过盈量不大的销钉压装、小型轴承装配、钣金件铆压、试样冲裁这类作业场景。

　　压头部分和齿条下端采用可拆卸连接结构，可以根据不同的作业需求更换不同形状的压头，比如平压头、V型压头、冲头，适配不同外形的工件压装需求，不需要额外改造设备主体就能拓展使用场景。导向结构上，齿条和立柱之间设置了耐磨导向衬套，衬套采用铜基石墨材质，自润滑性能好，长期使用也不会出现过度磨损导致的齿条偏斜问题，能够保证压头始终垂直向下施压，避免压装过程中因为受力偏斜导致工件报废、压头崩损的问题。在实际车间使用场景里，这类手动压机往往布置在装配流水线的边角工位，或者维修班组的工作台上，用来处理零散的小压装工序，不需要配套动力管线，随用随开，没有能耗成本，对于小批量生产、设备维修、教学实训场景来说实用性极强。

　　设计过程中需要重点校核的部分包括齿轮齿条的接触强度，保证在额定人力操作下轮齿不会出现崩断、塑性变形；立柱的抗弯刚度需要匹配最大压装力下的挠度要求，避免压头偏移量过大影响压装精度；底座的安装孔位置需要和常见的工作台T型槽间距匹配，方便用户快速安装固定；手柄的转动角度需要控制在人手舒适操作的范围内，避免操作角度过大导致操作人员疲劳。整机的外形尺寸控制紧凑，总高度适合站立操作，操作人员不需要弯腰或者抬手过高就能完成压合作业，符合人体工程学设计要求，齿条的有效行程能够覆盖绝大多数小型零部件的压装深度需求，不需要多次调整工件位置就能完成单次压装作业。和气动压机、液压压机相比，这类手动压机没有动力源噪音，不会出现油气泄漏污染工位的问题，结构简单可靠，日常只需要定期在齿轮齿条啮合处、导向衬套位置涂抹少量润滑脂就能长期使用，维护成本极低，对于没有集中供气的小型加工门店、实训教室、野外维修站点来说，是非常实用的压装作业设备。
