真空系统用异形连接接头结构设计

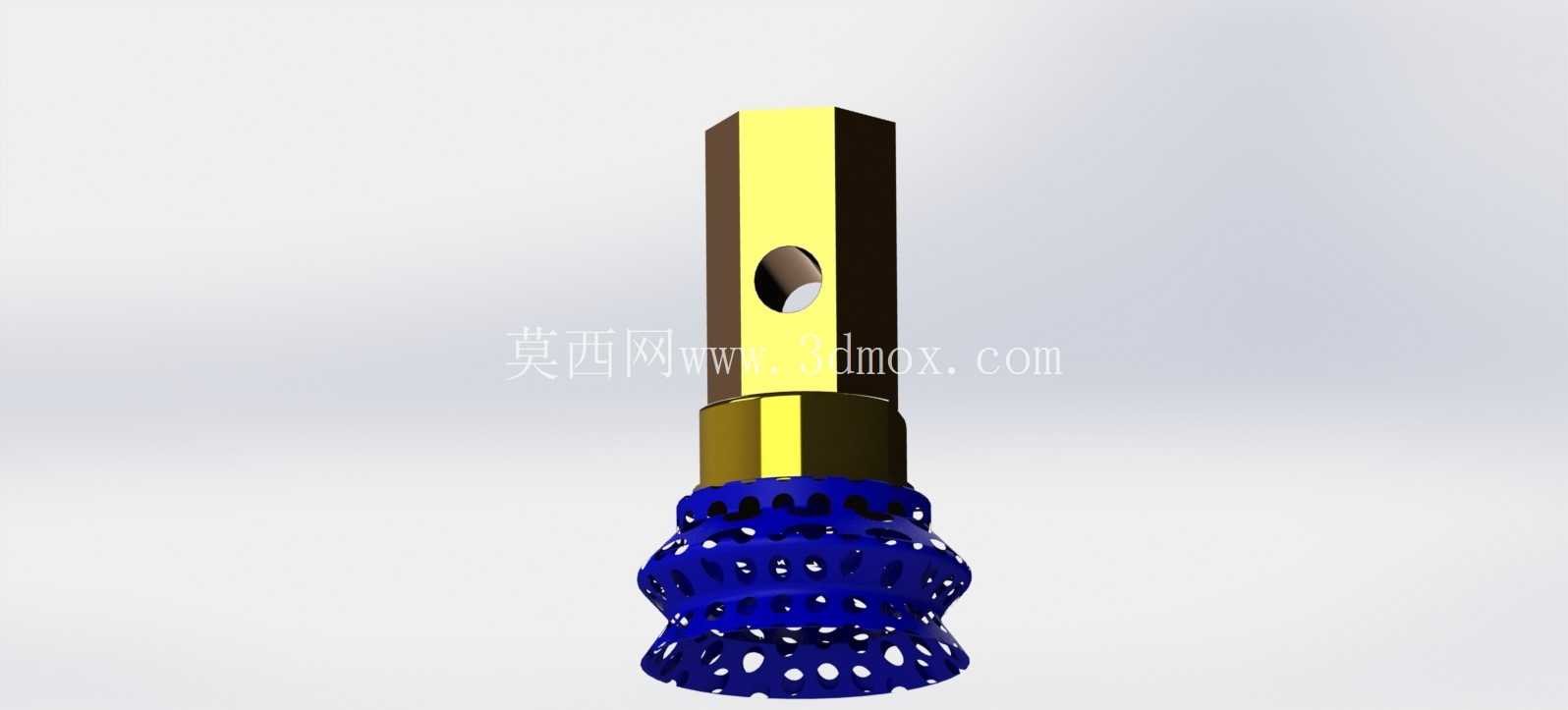

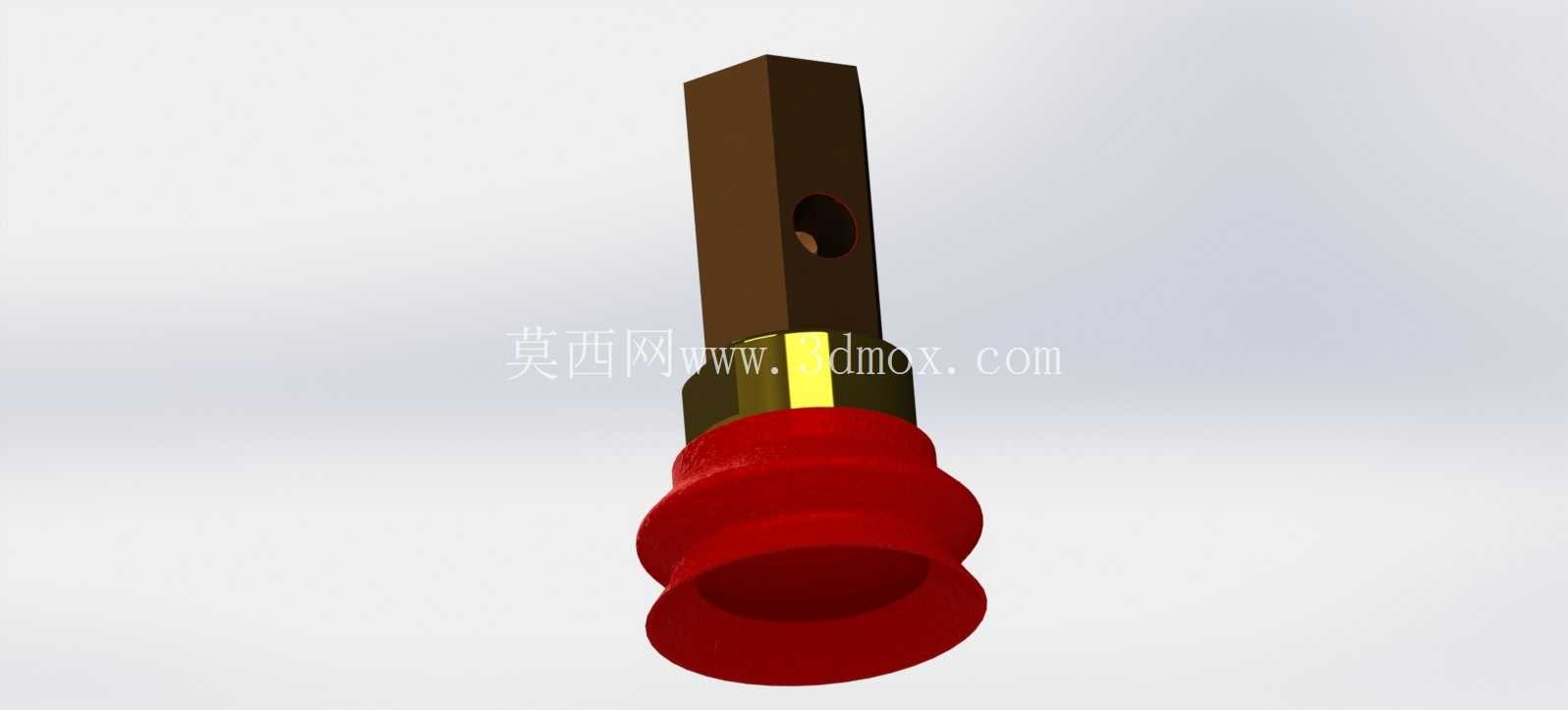

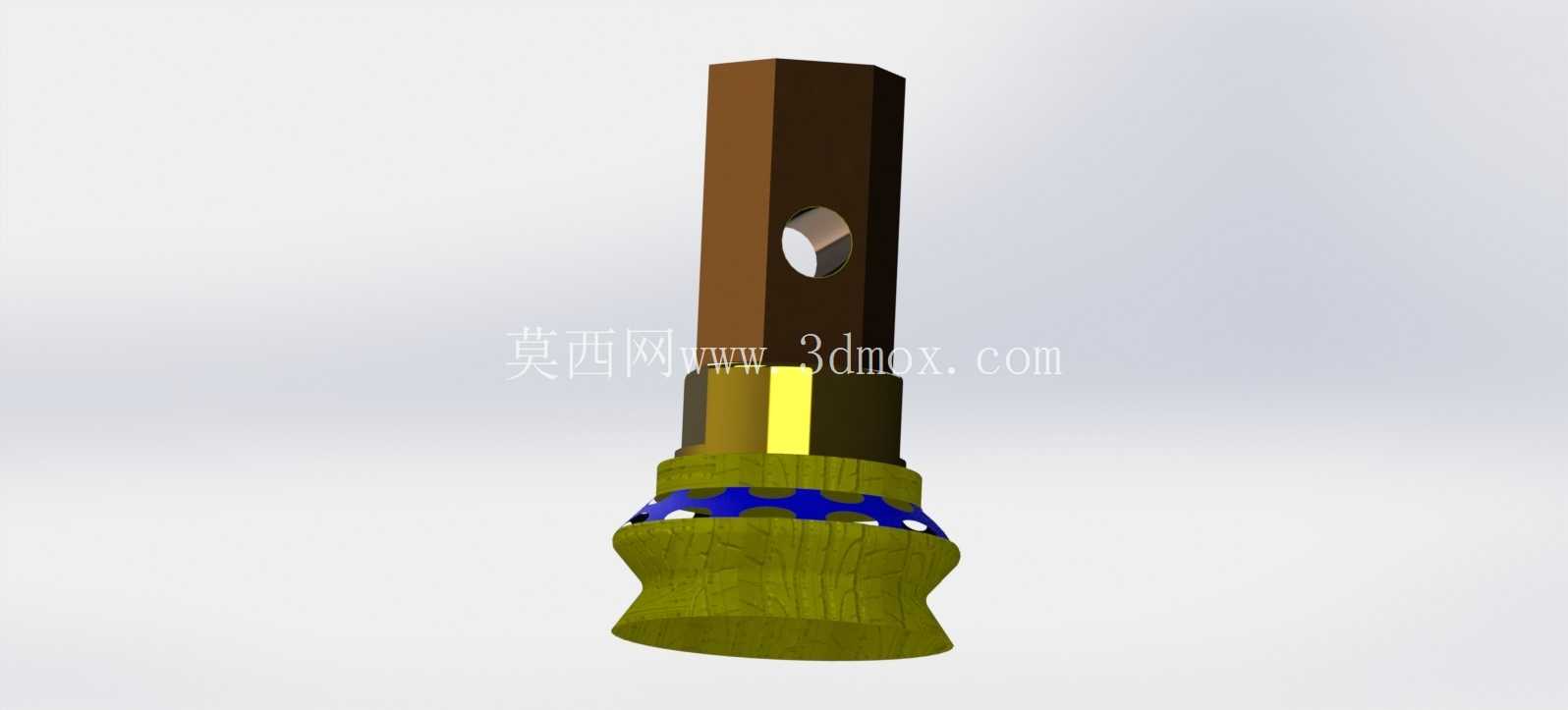

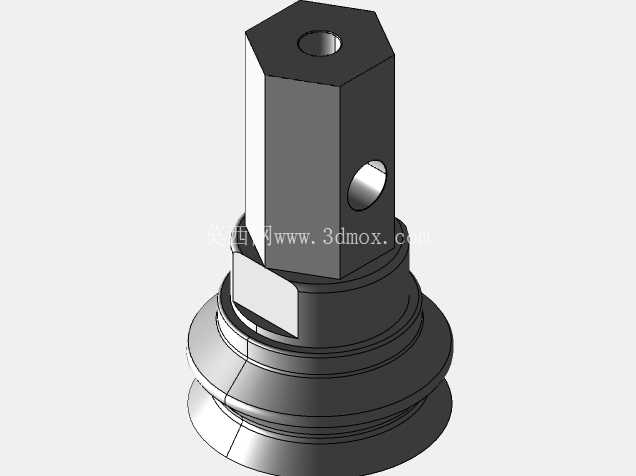

　　在真空管路系统的现场布设中，这类异形接头往往承担着不同通径管路、不同材质管路之间的过渡衔接作用，尤其是在低压铸造、真空吸铸这类需要稳定负压环境的生产场景里，接头的密封可靠性、结构强度直接决定了整套真空系统的保压能力，一旦接头处出现微泄漏，不仅会导致型腔负压不足引发铸件气孔、浇不足等缺陷，严重时还会造成整批铸件报废，带来不必要的生产损耗。从结构设计逻辑来看，这款接头采用分段式变径结构，上部的六方柱段并非随意设计，其对边尺寸完全匹配常规开口扳手、套筒的夹持规格，现场安装时可以直接施加标准扭矩，避免圆柱面夹持打滑的问题，柱身开设的径向通孔是配套锁销的安装位，当接头旋入对应管路接口后，穿入锁销可以防止设备运行过程中因管路振动、压力波动导致的接头松脱，这一点在有周期性压力变化的真空压铸生产线里尤为重要，很多现场泄漏故障都源于接头没有防松结构，长期受振动影响出现退扣。

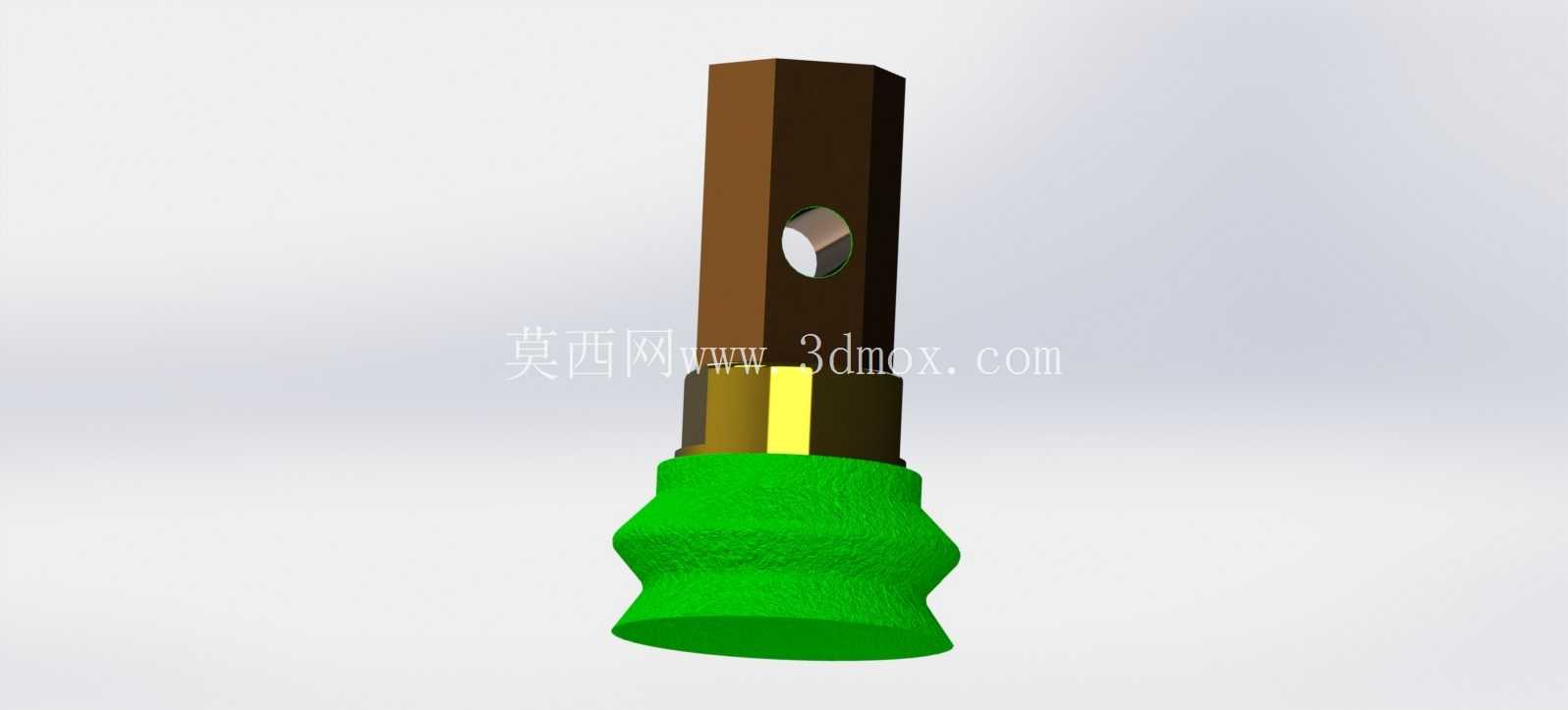

　　中间的金属环段是密封件的安装定位基准，设计时特意留出了标准O型圈的安装槽位公差，装配时密封圈不会因为挤压出现移位、啃切的问题，密封面的粗糙度要求控制在Ra1.6以内，保证橡胶密封圈受压后可以完全填充微观间隙，满足-0.098MPa的极限真空度使用要求。下部的绿色包覆段是采用特种橡胶一体硫化成型的柔性衔接端，区别于全金属接头的硬连接，这一段可以补偿管路安装时的同轴度误差，当两端管路存在1-3°的角度偏差或者2mm以内的轴向错位时，柔性段可以通过自身形变抵消安装应力，避免硬连接状态下应力集中导致的接头断裂、密封面失效问题，同时橡胶材质本身具备一定的减震效果，可以阻隔真空泵运行时传递到管路上的高频振动，减少振动对前端真空检测传感器的精度干扰。

　　从安装边界来看，这款接头的整体长度控制在常规管路安装的操作空间范围内，上部六方段的外径小于下部柔性段的最大外径，安装时不需要额外扩大管路穿孔的孔径，现有设备上的标准安装座可以直接兼容，不需要做二次改孔加工；径向通孔的位置距离六方段顶端有足够的安全距离，穿装锁销时不会和上部连接的管路端面发生干涉，锁销装入后两端的卡簧槽可以直接用标准卡簧固定，不需要额外加工定制紧固件。

　　在实际选型适配时，需要注意下部柔性段的内径和对接管路的外径公差配合，过盈量控制在0.3-0.5mm之间，既可以保证插接时的密封性能，又不会因为过盈量太大导致装配困难，长期在120℃以下的工况环境中使用时，橡胶材质的老化周期可以满足3年以上的使用寿命，如果是用于有腐蚀性气体的真空环境，还可以更换为氟橡胶材质的包覆段，适配更多特殊生产场景。很多设计人员在做真空管路设计时，往往只关注阀门、真空泵这类核心部件的参数，忽略了过渡接头这类小零件的结构合理性，实际上整套系统的稳定性短板往往出现在这些细节零件上，这款接头的设计就是从现场安装、长期运行、维护更换的全流程角度出发，既兼顾了安装操作的便捷性，又通过防松结构、柔性补偿段、精准密封定位的设计解决了传统硬接头常见的泄漏、松脱、应力断裂问题，在中小型真空铸造生产线、实验室真空系统、负压物料输送管路中都有很高的适配性。建模过程中对各段的衔接圆角做了针对性处理，金属段和橡胶硫化结合的位置特意设计了环形凹槽，硫化时橡胶材料可以嵌入凹槽内，避免长期使用后橡胶层和金属基体出现脱层分离的问题，所有棱角位置都做了R0.5以上的圆角处理，既可以避免安装时划伤操作人员，也能减少应力集中点，提升零件的整体抗疲劳强度，即使在反复拆装、管路频繁晃动的使用场景下，也不会出现根部断裂的问题。
