铸造模具用浮动连接接头结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1154591
  • 铸造模具用浮动连接接头结构设计
  • 铸造模具用浮动连接接头结构设计
  • 铸造模具用浮动连接接头结构设计

在压铸、重力铸造等批量铸件生产场景里,浮动接头是模具开合模动作链路里极易被忽略但直接影响生产稳定性的小部件,很多现场出现的开模卡滞、导柱偏磨、顶出板受力不均问题,追根溯源往往是刚性连接的接头没有补偿位移余量导致的。这款浮动接头的设计核心就是解决模具驱动端与被驱动部件之间的同轴度误差补偿问题,不管是油缸驱动顶出板,还是气缸带动侧抽芯滑块,实际装配中很难保证驱动杆轴线与被驱动件的运动轴线完全重合,加工误差、装配累计公差、模具受热后的形变偏移,都会让刚性连接的部件在往复运动中产生别劲,长期运行轻则拉伤配合面,重则导致活塞杆弯曲、模具部件开裂。

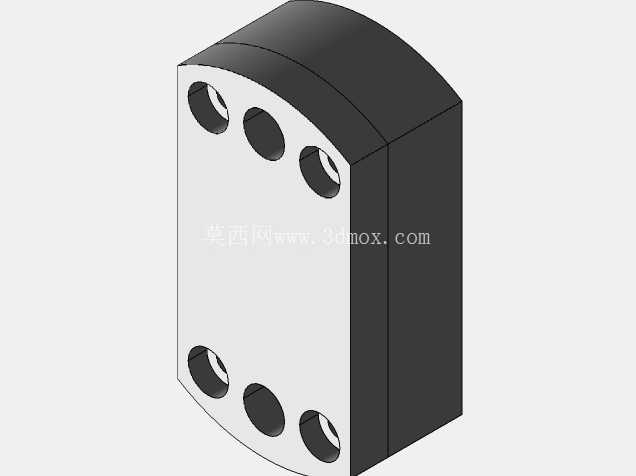

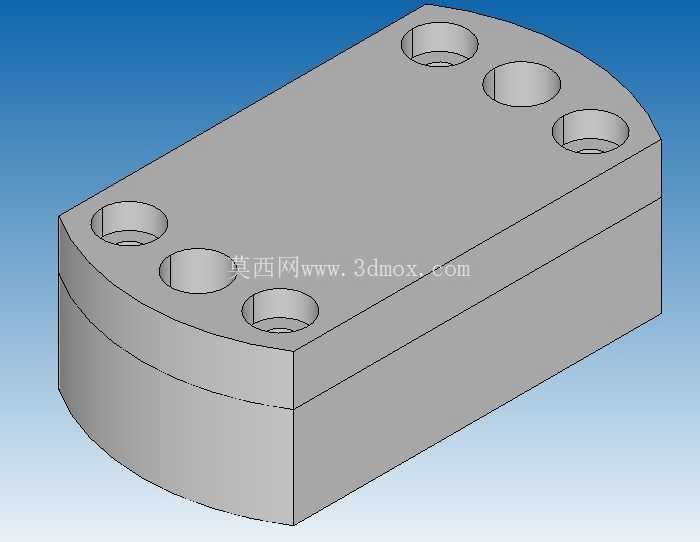

从结构外形来看,这款接头采用一端带圆弧过渡的扁方块基体设计,六个安装孔沿基体长度方向对称排布,其中靠近圆弧端的三个孔与直边端的三个孔位置完全对应,孔位公差按照H7级精度设计,保证安装销钉或者连接螺栓时既能有足够的定位精度,又不会因为过盈配合导致浮动功能失效。基体的分层结构是实现浮动功能的关键,中间预留的微小间隙层可以允许接头在垂直于运动轴线的平面内产生0.2-0.5mm的径向位移,这个位移量刚好可以覆盖常规铸造模具装配时的同轴度偏差,同时又不会因为间隙过大导致运动过程中产生冲击异响。

设计时特意将接头的一端做了R圆弧处理,而不是常规的直角方块,主要是考虑到模具内部安装空间往往比较紧凑,圆弧端可以避开相邻的模具内部走水孔、顶针排布位置,减少安装时的空间干涉,同时圆弧结构也能降低应力集中,在接头承受往复冲击载荷的时候,直角位置容易产生的应力开裂问题可以得到有效缓解。六个安装孔的沉头深度经过反复校核,既可以让连接螺栓的头部完全沉入基体内部,不会突出表面刮碰其他模具部件,又不会因为沉头过深削弱基体的结构强度,按照常规铸造模800吨锁模力对应的顶出力计算,这个基体厚度搭配对应的孔位设计,安全系数可以达到3.5以上,完全满足满负荷生产的强度需求。

实际选型安装时,需要注意这款接头的安装边界尺寸,基体的总厚度要匹配驱动杆连接槽的宽度,安装后要保证接头在浮动间隙范围内可以自由微量窜动,不能被相邻的模板或者压块压死,否则就失去了浮动补偿的意义。在侧抽芯机构上使用时,接头的浮动方向要与滑块的可能偏移方向一致,安装前要清理干净安装面的铁屑、铸造型砂残留,避免杂质进入接头的浮动间隙层导致卡滞,日常生产维护中只需要定期在连接位置涂抹少量耐高温润滑脂,就可以保证长期稳定运行,相比刚性连接的接头,这种结构可以将驱动部件的密封件使用寿命提升40%以上,同时大幅降低导柱、导套的偏磨概率,减少模具停机维护的时间。

很多结构设计人员在做模具设计时,往往只关注主流道、冷却系统、型腔结构这些核心部分,对于连接类的小部件直接随便选个标准件凑数,实际上这类处于动力传递路径上的小零件,恰恰是决定模具连续生产稳定性的关键,这款浮动接头的孔位排布、基体厚度、浮动间隙都是针对铸造模的高温、多粉尘、往复冲击的工况做了适配优化,不是通用型的气动接头直接照搬,在高温工况下基体材料选用的是经过调质处理的合金结构钢,表面做了发黑防锈处理,可以在180度的模具工作温度下长期保持尺寸稳定性,不会因为受热膨胀导致浮动间隙消失卡死,连接孔的位置度公差控制在0.02mm以内,保证安装后驱动杆的受力始终沿轴线方向,不会产生额外的侧向分力。
