工业自动化用带安装杆真空吸盘结构

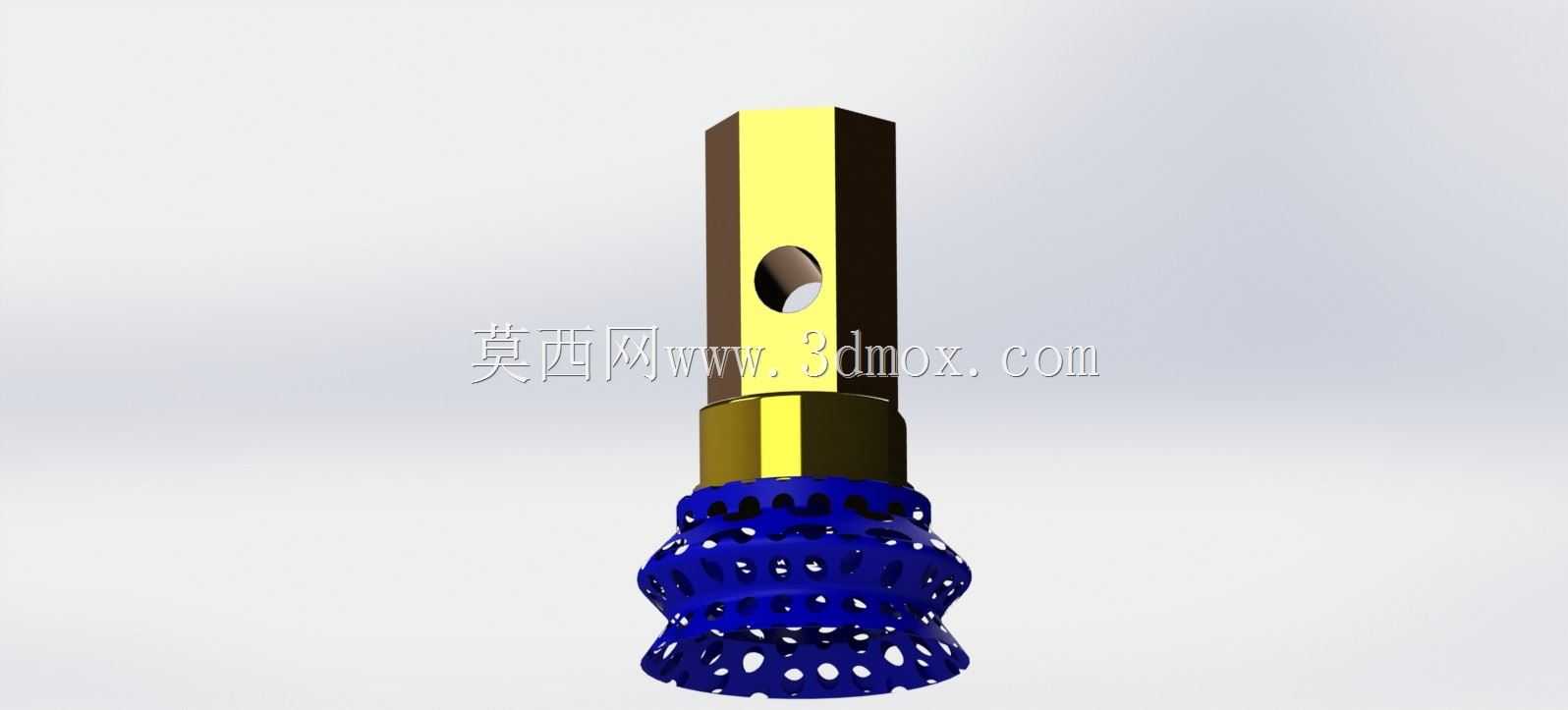

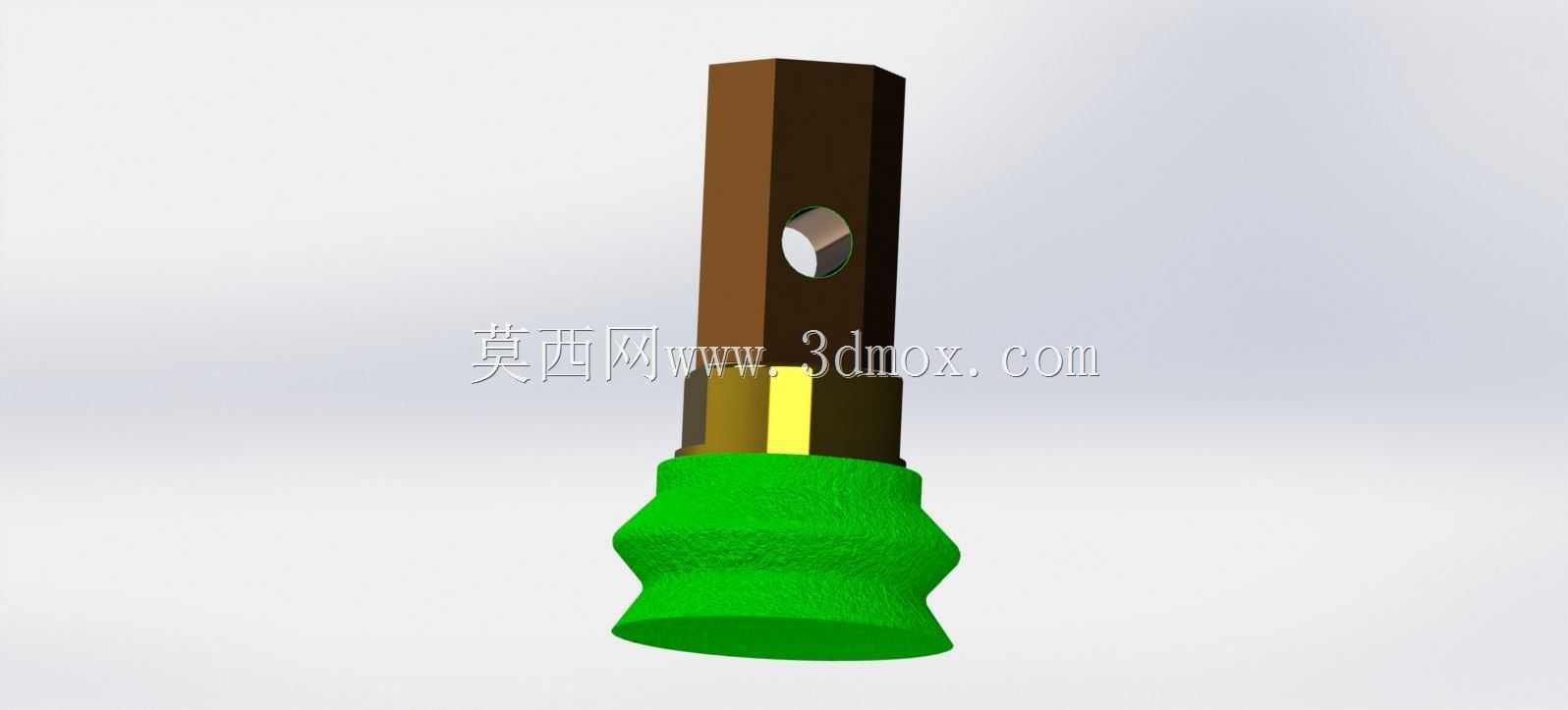

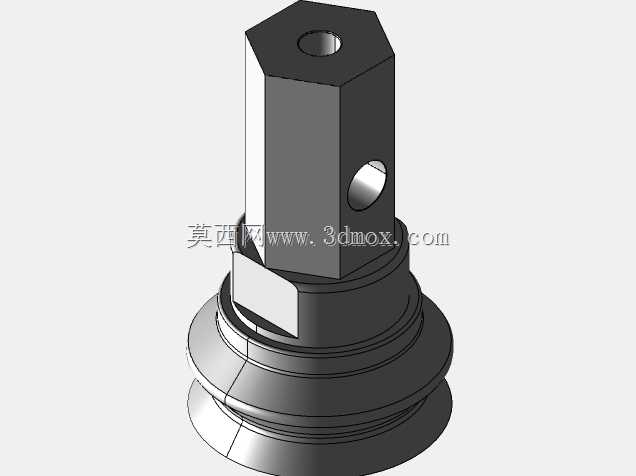

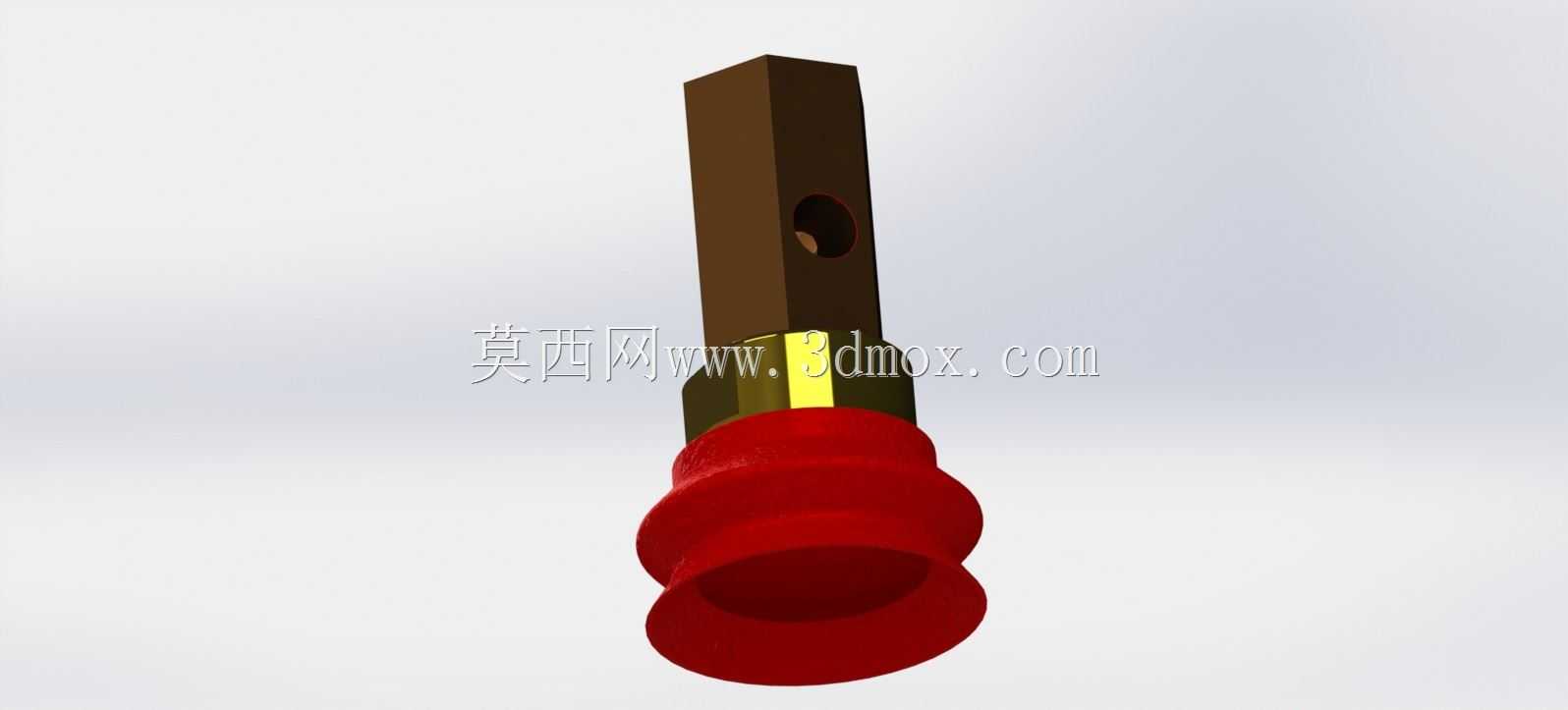

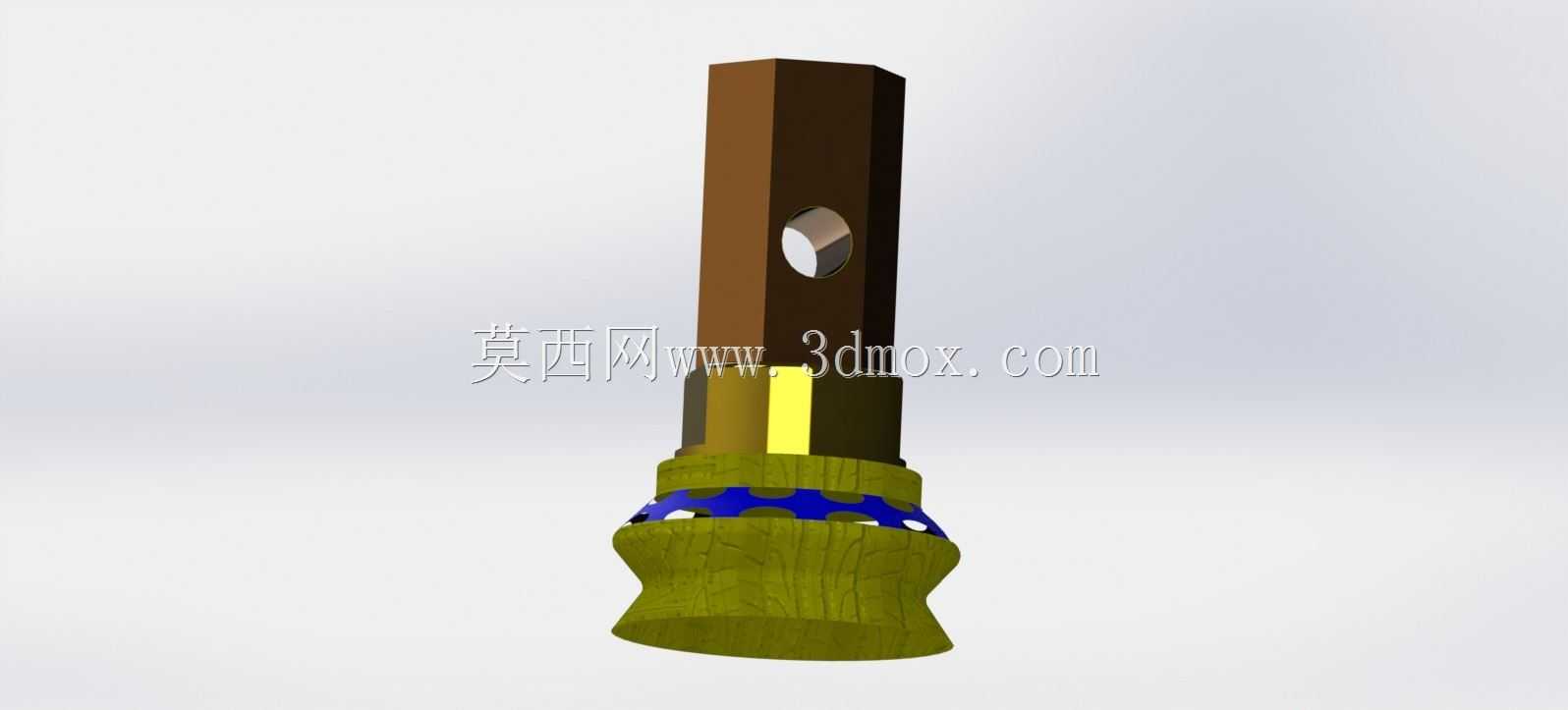

　　在3C电子组装、食品软包装分拣、注塑件取件、板材上下料这类涉及轻薄工件转运的自动化产线里，真空执行端的适配性直接决定整线节拍稳定性，这款带一体式安装杆的真空吸盘，就是针对小负载快速取放场景做的结构优化方案。先从实际安装边界说起，上部的安装杆采用六方截面设计，区别于常规圆杆结构，六方杆在装入设备执行端的安装孔后，可直接通过侧面顶丝锁紧，无需额外加工防转平面，安装时扳手卡持六方面即可完成锁紧操作，不会出现吸盘随气管扭转的问题，杆身预留的横向通孔是气路连通接口，可直接对接快插式气管接头，不需要额外做转接结构，安装杆的长度控制在常规执行端安装位到吸盘工作面的标准距离范围内，不会因为杆长过长导致取件时杆身晃动，

　　也不会因为过短无法避让工件周边的工装夹具。下部的吸盘唇边采用双层变径波纹结构，这种结构设计首先解决的是不平整工件表面的吸附适配问题，当工件表面存在轻微翘曲、注塑缩痕或者浅纹理时，波纹段可产生自适应形变，让唇边完全贴合工件表面，不会因为局部漏气导致吸附力不足，相比平口吸盘，这种波纹结构在接触工件时还有10mm左右的缓冲行程，设备Z轴下行取件时不需要做极高精度的位置标定，即使存在±3mm的高度误差，也能通过波纹段的压缩补偿保证唇边完全压合在工件表面，不会撞损工件或者吸盘本身。从功能特性来看，这款吸盘的吸附力覆盖100g到1.5kg的工件范围，适合手机外壳、塑料瓶盖、袋装零食、纸质包装盒这类常见轻型工件的取放，

　　六方安装杆和吸盘基座的连接部位做了金属嵌件加固，长期高频往复动作下不会出现杆部和吸盘脱落的问题，吸盘唇边采用耐磨柔性材质，接触工件表面不会留下压痕，适合对表面外观有要求的成品件转运。设计过程中首先规避了常规吸盘的几个常见痛点：一是普通圆杆安装需要额外打防转面，现场安装耗时久，六方杆直接适配标准安装孔，不需要二次加工；二是单层唇边在曲面或者不平整表面漏气率高，双层波纹结构的形变冗余量更大，适配的工件表面类型更多；三是常规吸盘缓冲行程不足，容易因为Z轴定位误差撞件，波纹段的缓冲量刚好覆盖普通气缸或者线性模组的重复定位误差范围，不需要额外加装缓冲弹簧。在产线适配场景里，这款吸盘可以直接装在直线模组的滑台、机械手的末端执行器、

　　非标自动化设备的取料工位上，气路接通后通过真空发生器产生负压即可完成吸附，破真空时可快速释放工件，响应速度满足每分钟120次以上的取放节拍要求。安装时需要注意，六方杆插入安装位的深度要覆盖杆身的横向气孔位置，保证气路密封，顶丝要锁紧在六方的平面上，不要顶在棱边位置避免长期动作出现松动，吸盘唇边的清洁周期可根据现场粉尘情况调整，避免粉尘附着在唇边导致密封失效。从结构建模的角度来说，这款零件的建模重点在于六方杆的尺寸公差配合、波纹段的曲面顺滑过渡、安装气孔的位置精度，六方杆的对边尺寸要和标准安装孔的公差带匹配，保证装入时无卡滞同时不会有过大间隙，波纹段的曲面要做等厚处理，保证各个位置的形变量一致，不会出现局部褶皱导致漏气，安装气孔的轴线要和杆身轴线垂直，保证气管接头接入后不会和周边结构产生干涉。
