起重吊装作业用曲面弧槽吊绳导向构件

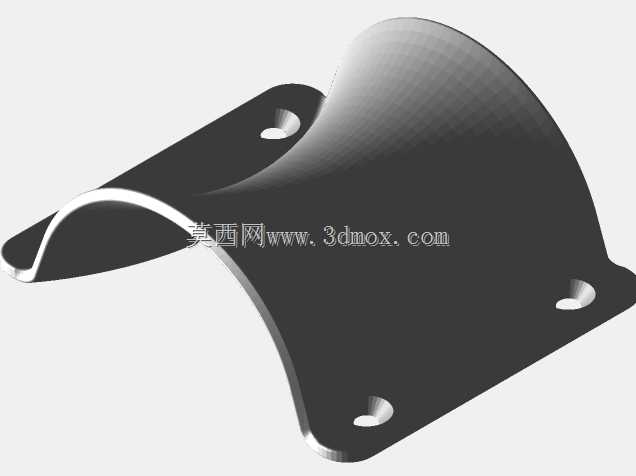

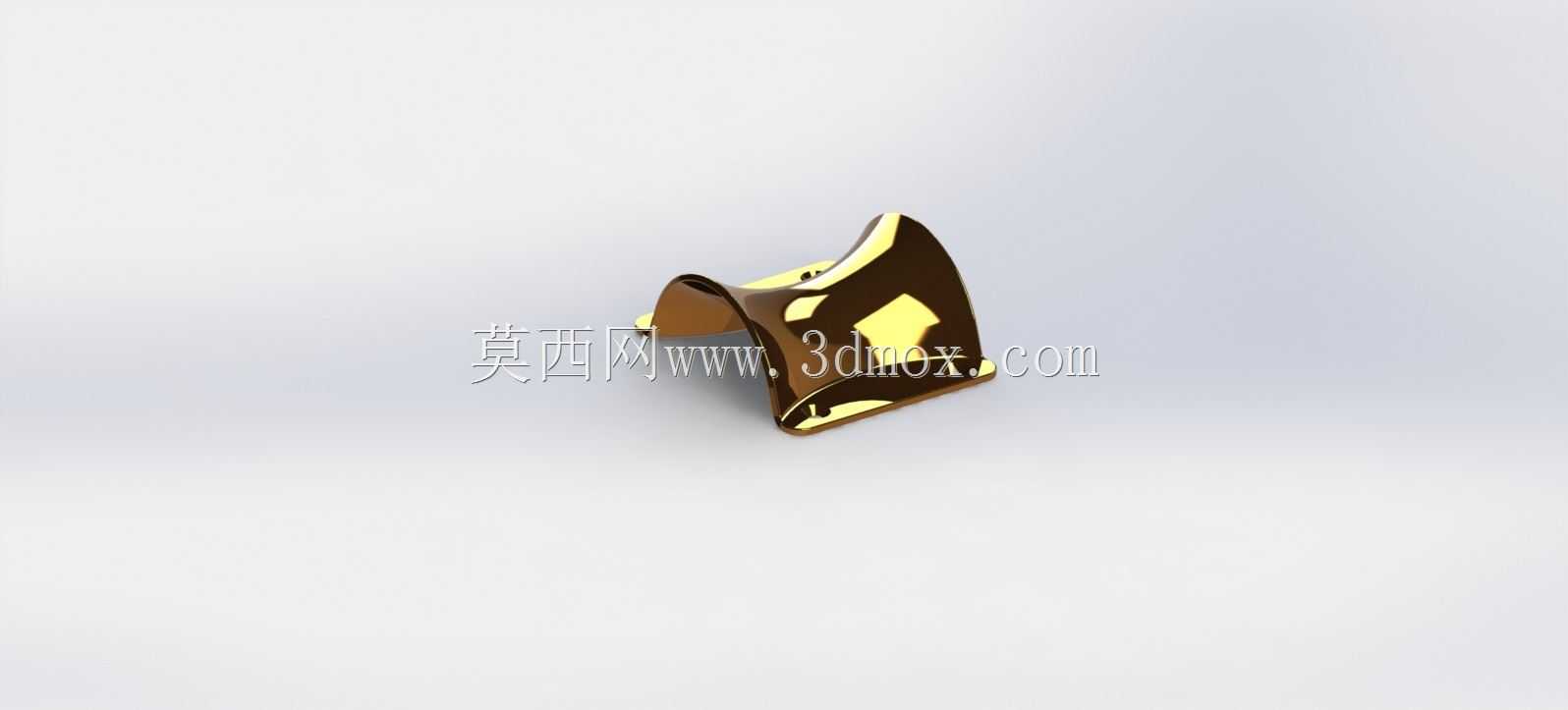

　　在各类起重吊装、高空作业牵引、索道导向、重型设备移位的作业场景里，吊绳导向构件是容易被忽略但直接影响作业安全与绳索寿命的核心辅件，很多现场作业中出现的吊绳磨损断丝、牵引方向偏移、绳索卡滞问题，本质上都是导向构件的型面设计与安装匹配不到位导致的。这款曲面弧槽结构的吊绳导向器，核心作用就是在吊绳转向、受力变向的节点位置，为绳索提供平滑的承托与导向约束，避免绳索直接与钢结构棱角、设备硬边发生摩擦切割，同时约束绳索的摆动幅度，防止吊绳在受力过程中出现脱槽、跑偏的问题。从结构设计逻辑来看，这款导向器没有采用传统的滑轮式转动结构，而是采用了固定曲面的一体式弧槽设计，这种设计思路主要针对低速重载、

　　作业环境存在粉尘泥沙的场景——转动滑轮在这类场景下很容易出现轴承进沙卡滞、轮槽磨损不均的问题，反而会加剧绳索的磨损，而固定曲面的一体式结构没有活动部件，不存在卡滞失效的风险，日常维护只需要定期检查曲面磨损量即可，可靠性远高于同尺寸的滑轮组件。导向面的弧度设计经过了反复的受力校核，弧槽的曲率半径完全匹配常规吊装用钢丝绳、尼龙吊绳的弯曲半径要求，不会让绳索在导向位置出现过小的弯折角，避免绳索因为局部弯折应力过大出现内部丝束断裂的问题；弧槽的两侧设置了向内收的挡边，挡边的高度刚好能覆盖绳索直径的三分之一，既不会因为挡边过高导致绳索嵌槽后卡滞，也不会因为挡边过低导致绳索受侧向力时脱出导向槽。构件的整体外形采用了对称的马鞍形结构，

　　底部是平整的安装贴合面，能够直接与吊装设备的臂架端面、钢结构支架的安装板、作业平台的边梁完全贴合，安装时只需要在贴合面的对应位置开设螺栓孔，采用普通的高强度螺栓即可完成固定，不需要额外加工复杂的安装基座，安装边界的适配性很强，不管是在圆管结构、角钢支架还是平板结构上，都可以通过加装过渡垫板完成安装。曲面部分的表面做了抛光硬化处理，表面粗糙度控制在很低的水平，绳索在曲面滑动时的摩擦阻力很小，不会因为滑动摩擦导致绳索表面出现起毛、磨断外层丝的问题，硬化层的深度足够承受长期的绳索摩擦，不会因为短时间使用就出现沟槽磨痕。在实际的选型应用中，这类导向构件通常会布置在吊绳的转向拐点位置，比如塔式起重机的臂架端头导向点、小型龙门吊的绳索改向位置、

　　高空作业吊篮的绳索导向座、重型设备牵引移位时的边角防护位置，相比传统的焊接圆钢导向、钢管弯制导向，这种一体式弧槽导向器的绳索贴合度更高，受力时的接触面积更大，单位面积的压强更小，既能有效延长吊绳的使用寿命，也能避免因为导向位置的应力集中导致绳索突然断裂的安全隐患。设计过程中特意规避了尖锐棱角的存在，整个构件的所有外露边缘都做了圆角倒钝处理，不会在安装或者作业过程中划伤作业人员，也不会切割吊绳的外层防护结构。构件的壁厚设计充分考虑了重载场景的受力需求，在承受最大额定绳索拉力时，曲面部分的变形量控制在弹性形变范围内，不会因为长期受力出现弧槽塌陷、变形的问题，两侧的安装耳部分与主体曲面采用了圆弧过渡，没有应力集中的直角拐点，长期受交变载荷作用时也不会出现焊缝开裂、结构断裂的问题。在安装尺寸的匹配上，这款导向器的安装孔位采用了通用化的孔距设计，能够直接替换市面上多数同规格的固定式导向座，不需要对原有设备的安装结构做改动，设备运维更换时的适配成本很低。针对不同直径的吊绳，弧槽的深度与宽度做了最优的区间适配，能够覆盖常规作业场景下绝大多数规格的吊装绳索，不需要针对每一种绳径单独更换导向构件，现场使用的通用性很强。
