手动钢锯三维结构设计方案

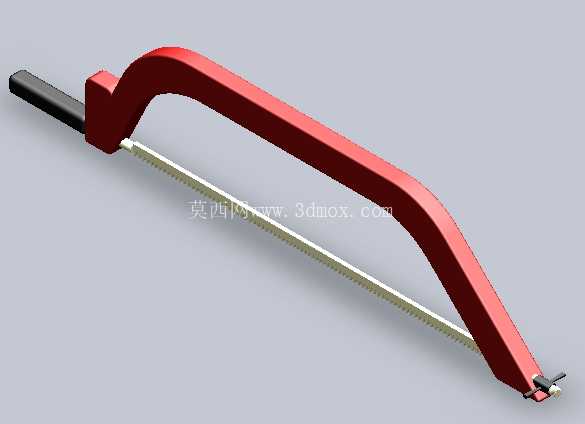

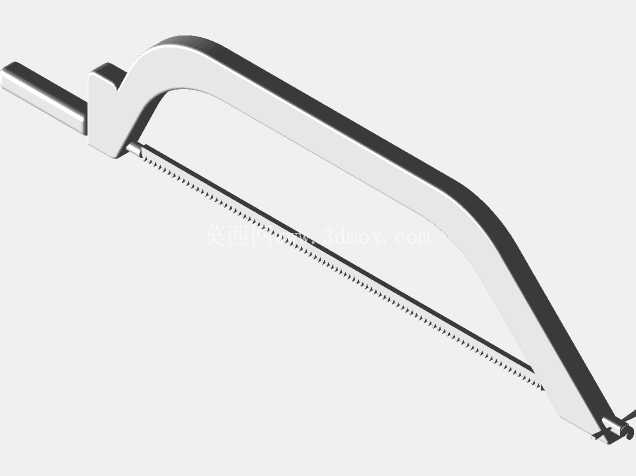

　　日常五金维修、小型金属件下料、管件截断作业中，手动钢锯是普及率极高的手持切削工具，这套三维结构完整还原了实用型钢锯的全部装配关系，可直接用于工具类产品的结构验证、教学演示或衍生改型设计。从实际使用场景出发，这套钢锯的结构设计完全贴合一线操作的受力需求：锯弓部分采用弧形弯制的刚性框架结构，框架截面做了等强度优化，在保证整体抗扭、抗弯刚度的前提下，尽可能降低了整体自重，长时间手持操作时能有效减少腕部负荷。握把部分采用圆柱型防滑结构，安装位置与锯条张紧方向形成合理的力臂夹角，握持时施力方向可自然传递到锯条切削刃上，避免操作过程中出现锯条偏摆、崩齿的问题。

　　锯条的张紧机构设置在锯弓前端，采用翼型螺母配合定位销的结构，无需额外工具即可快速完成锯条的拆装与张紧度调整，张紧后锯条的直线度公差可控制在合理范围内，保证锯切过程中切削轨迹平直，不会出现夹锯、断条的情况。从安装边界来看，这套结构适配标准长度的通用手用锯条，锯弓的内空跨度完全匹配常规锯条的安装孔距，更换不同齿距的锯条时，无需调整框架结构即可直接适配，可分别应对薄金属板、厚型钢、硬质塑料等不同材质的锯切需求。设计过程中重点考量了受力传递路径：锯切时施加在握把处的下压力，会沿着弧形锯弓的框架均匀分散到锯条两端的固定点，不会出现局部应力集中导致框架变形的问题，框架的弧形轮廓也预留了足够的操作空间，锯切大尺寸工件时不会出现框架与工件干涉的情况。锯条的安装角度做了标准化设计，锯齿方向朝向推进方向，符合大多数操作人员的使用习惯，同时框架的表面过渡全部做了圆角处理，没有尖锐棱角，手持移动时不会划伤手部。

　　在实际维修、装配作业场景中，这类手动钢锯不需要外接电源或气源，不受作业场地限制，在设备安装现场、户外维修、家庭五金维修场景下都能快速投入使用，相比电动切割设备，手动钢锯的切削量可控，针对小尺寸工件、精密修配场景的适配性更强，不会因为切削量过大导致工件报废。这套三维模型完整还原了每个零件的装配关系，包括锯弓的弯管弧度、握把的配合公差、张紧螺母的螺纹规格、锯条固定销的定位尺寸，在做衍生设计时，可以直接调整框架的材质参数，比如将钢制框架替换为铝合金材质进一步降低自重，或是在握把处增加橡塑包覆层提升握持摩擦力，也可以根据特殊作业需求调整锯弓的跨度，适配加长型锯条完成大深度工件的锯切作业。

　　从结构可靠性角度出发，这套设计的所有受力部件都做了冗余强度校核，正常施加锯切作用力时，框架的形变量控制在不会影响锯条平直度的范围内，张紧机构的螺纹连接做了防松设计，长时间往复锯切时不会出现锯条松动的问题。针对新手操作容易出现的锯条断裂问题，框架的弧形结构也能在锯条突然崩断时起到一定的防护作用，避免锯条弹起伤人。整体结构没有多余的复杂零件，全部采用常见的机加工、冲压工艺即可生产，制造成本可控，适合批量量产，也可作为五金工具类教学的三维演示案例，帮助初学者理解手动锯切工具的受力逻辑与装配关系。
