小型履带式无人值守移动底盘结构

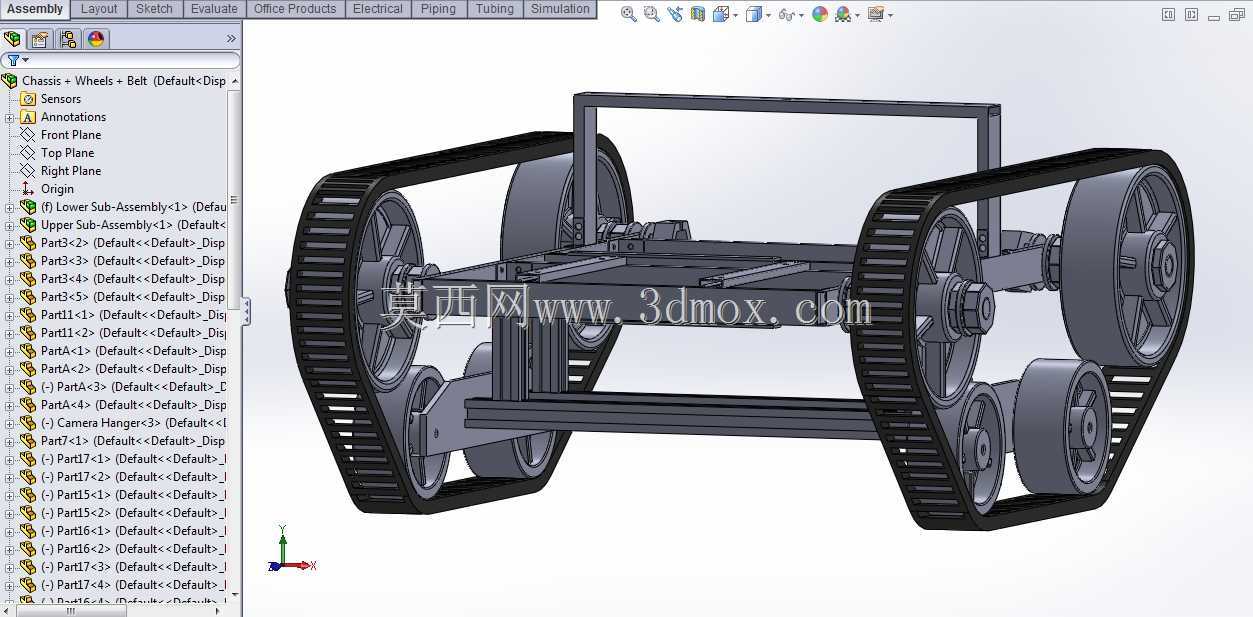

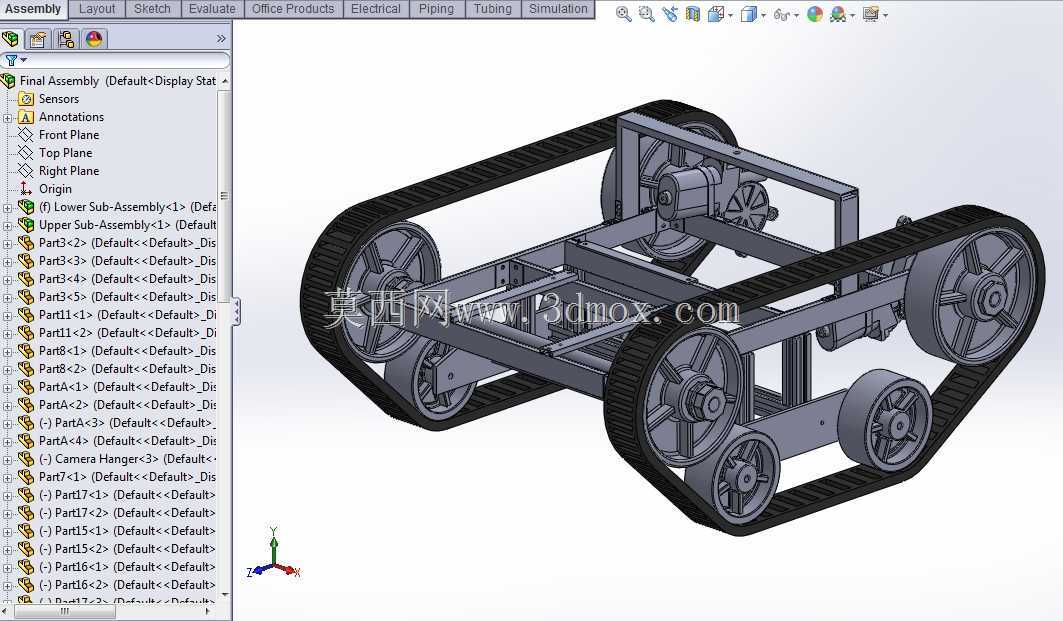

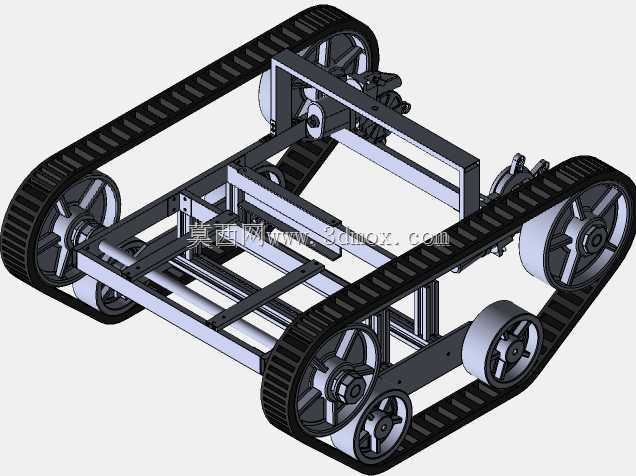

　　这款履带式移动行走结构，核心面向厂区固定路线巡检、高危区域无人值守作业、狭窄空间物料转运等场景设计，区别于轮式行走机构，履带结构的接地比压更低，在碎石路面、轻度泥泞地面、厂区非硬化铺装路面上都能获得足够附着力，不会出现轮式结构常见的打滑、陷车问题，适配多数工业场景下的复杂通行条件。从结构设计逻辑来看，整体采用双侧对称布局，左右两侧的履带模块完全独立，每侧履带配套驱动轮、导向张紧轮、多组承重托带轮，驱动轮布置在履带架后端，和动力输出端直接连接，减少传动链路的功率损耗，导向轮布置在前端，配套张紧调节结构，可通过调整导向轮的前后位置改变履带张紧度，避免长时间运行后履带松弛出现跳齿、脱轨问题；多组承重轮沿履带架下沿等距分布，

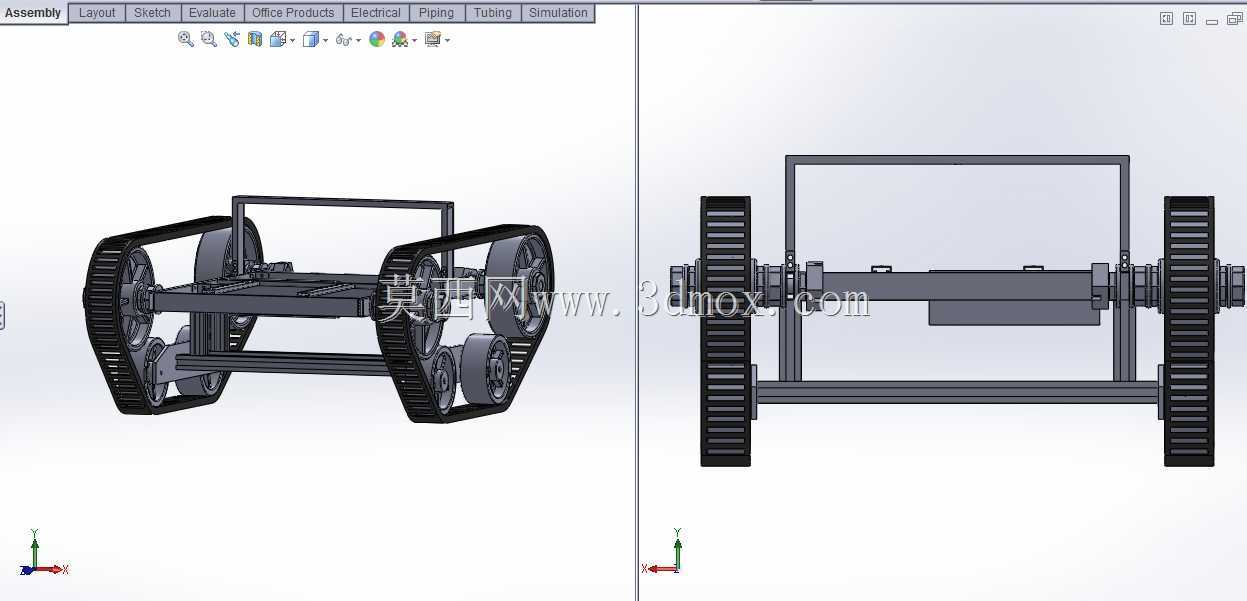

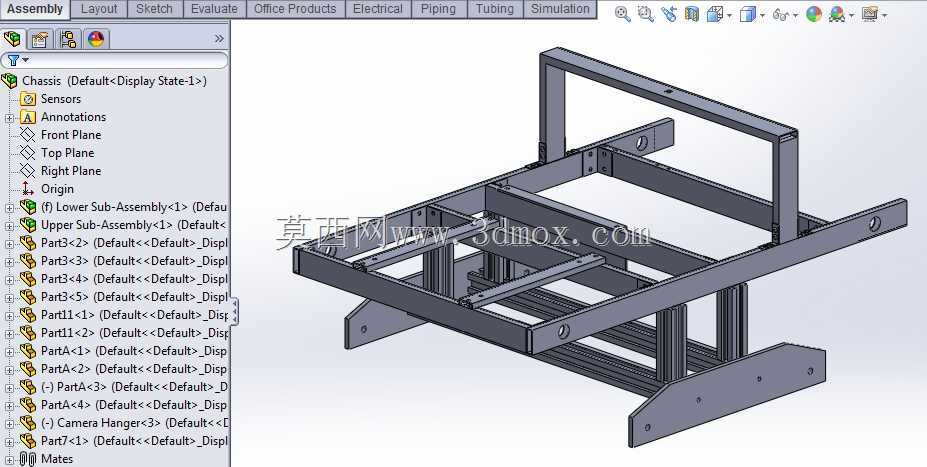

　　将上部框架的载荷均匀传递到履带接触面上，即使局部路面存在凸起或凹陷，承重轮也能随履带形变贴合地面，保证行走过程中上部搭载平台的稳定性，不会出现大幅颠簸影响搭载设备的正常工作。上部搭载框架采用矩形钢管拼接而成，框架预留了多组标准化安装孔位，可根据实际作业需求搭载巡检摄像头、环境检测传感器、轻型物料载台、小型作业机械臂等不同功能模块，框架的上部安装面做了平面度处理，保证搭载设备安装时的基准精度，框架和两侧履带架之间采用刚性连接，连接位置做了加强筋补强，避免满载转向时连接位置出现应力集中导致结构变形。从安装边界尺寸来看，整体宽度控制在窄幅范围，可通过宽度0.8米以上的狭窄通道，适配厂区设备间隙、管廊巡检通道等狭小空间的通行需求，

　　底盘离地间隙经过针对性设计，可越过高度不超过100mm的地面障碍物，爬上坡度不超过30度的斜坡，满足多数工业场景的越障需求。设计过程中充分考虑了后期维护的便捷性，履带采用模块化拼接结构，单节履带销可快速拆卸，无需整体拆解履带架即可更换损坏的履带板；驱动轮、承重轮的轮轴都采用标准化快拆结构，轴承磨损后可单独更换，无需更换整个轮组，降低后期运维成本。双侧履带的独立驱动设计，可通过两侧履带的转速差实现原地转向，转向半径极小，在狭窄空间内也能完成调头、转向操作，相比需要大转弯半径的轮式结构，空间适配性更强。行走结构的载荷传递路径经过反复优化，上部载荷从安装框架传递到两侧履带架主梁，再通过承重轮轴均匀分散到各个承重轮，

　　最终通过履带板传递到地面，整个传力路径没有应力突变的薄弱位置，框架主梁的壁厚经过受力校核，在额定载荷下的形变量控制在0.2mm以内，不会因框架变形影响上部搭载设备的安装精度。履带板表面做了防滑纹路设计，在金属地面、水泥地面、湿滑地面上都能保持足够的抓地力，同时履带板采用耐磨材质，长时间在硬质路面行走也不会出现过快磨损，延长易损件的更换周期。导向轮的张紧结构采用螺纹调节方式，调节精度高，锁紧后不会出现位置偏移，日常维护时只需定期检查张紧度即可，无需复杂的维护操作。整个底盘结构没有冗余设计，所有零部件都服务于行走承载和功能拓展的核心需求，没有多余的装饰性结构，完全从工业实用角度出发，可作为各类小型无人值守移动设备的通用行走底盘，根据不同的应用场景搭配对应的功能模块，快速适配不同的作业需求，无需从零开始设计行走机构，大幅缩短专用移动设备的开发周期。
