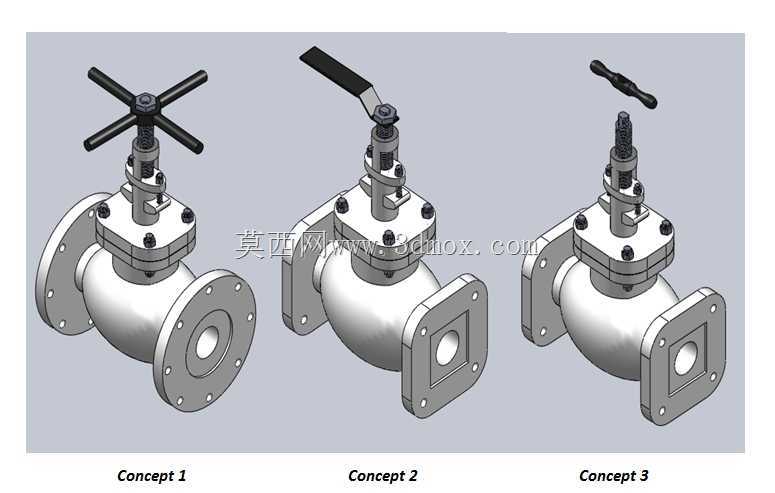

三种不同操作端法兰连接式出油管线截止阀

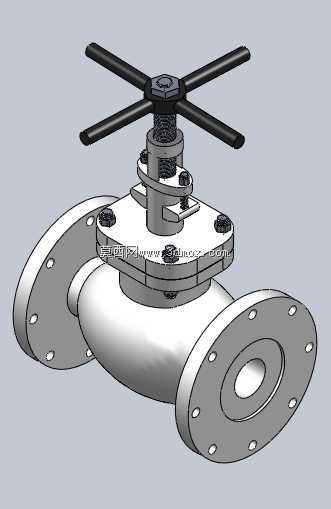

　　在石油开采、炼化输送、成品油长输管线场站的工艺管路系统中，出油管线阀门是控制介质通断、调节管路压力的核心承压部件，这类阀门直接接触原油、成品油等带压介质，设计过程中首先要满足管路承压等级要求，同时兼顾操作端的适配性，适配不同安装空间的操作需求。本次呈现的三款同系列截止阀，共用同一套球体流道的阀体主体结构，仅在操作执行端、连接法兰形式上做差异化设计，能够覆盖不同安装场景的使用需求。从结构设计逻辑来看，三款阀门均采用下进上出的直通式流道，阀体为铸造成型的球形承压壳体，这种壳体结构相比直角式阀体，介质流道的转折角度更小，介质流经时的压损更低，同时球形壳体的承压应力分布更均匀，在同等壁厚条件下能够承受更高的管路工作压力，适合出油管线这类长期带压运行的工况。阀体与阀盖之间采用螺栓紧固连接，密封面处设置成型密封垫片，通过周向均匀布置的螺栓预紧力压合密封垫片，实现中腔的静密封，避免带压介质从中腔结合面泄漏。阀杆采用上装式结构，从阀盖上方穿入阀腔，下端与阀芯密封件连接，通过阀杆的升降带动阀芯上下移动，实现阀口的开启与关闭，这种上装式结构在管路维护时，不需要将整个阀体从管路上拆卸下来，只需要拆开阀盖上方的操作端部件，就可以更换阀芯密封件、检修阀杆填料，大幅降低现场维护的工作量。三款阀门的差异点集中在操作端与连接端：左侧阀门采用十字形手轮操作，手轮与阀杆之间通过梯形螺纹传动，梯形螺纹的自锁性能好，能够在阀门调节到任意开度时保持位置，

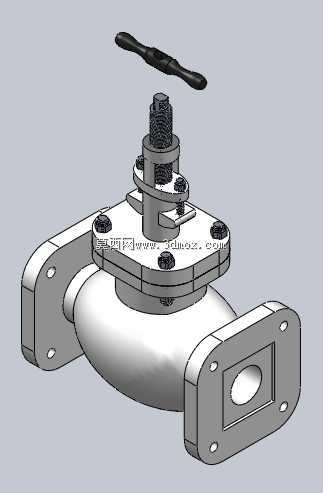

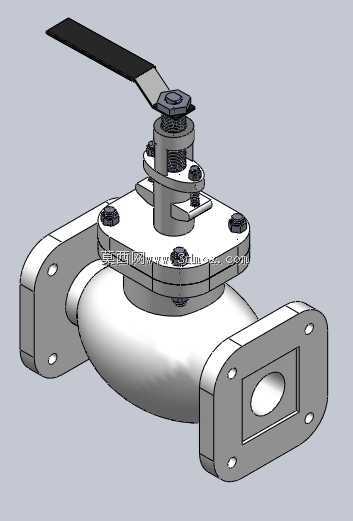

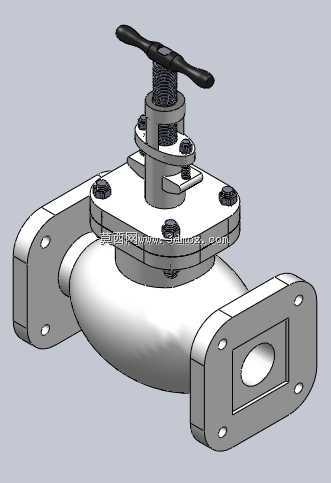

　　不会因为介质压力波动导致阀杆自行移位，适合需要精准调节开度、操作频次不高的主干线管路位置，手轮的操作力臂更长，在高压工况下开关阀门时更省力，不需要额外加装加力杆就可以实现可靠密封。中间阀门采用杠杆式手柄操作，手柄通过销轴与阀杆上端的传动块连接，扳动手柄即可快速带动阀杆升降，实现阀门的快速启闭，适合需要频繁开关、应急切断的支路管线位置，手柄的操作行程短，开关动作快，在出现管路泄漏等应急情况时能够快速切断介质通路，不过这种手柄结构的操作力臂较短，适合通径较小、压力等级稍低的管路场景。右侧阀门采用T型小型手轮操作，整体结构高度更低，适合安装在操作空间狭窄、管线排布密集的夹层或者管廊位置，不需要预留太大的手轮转动空间就可以完成阀门操作。

　　从安装边界来看，三款阀门的主体阀体流道通径一致，左侧阀门两端采用圆形法兰连接，法兰的螺栓孔按照对应压力等级的标准法兰尺寸排布，能够直接与同压力等级的标准管路法兰配对安装，法兰密封面为凸面形式，适配耐油橡胶垫片或者金属缠绕垫片，满足出油管线的密封要求；中间和右侧阀门的一端采用圆形法兰与主管路连接，另一端采用方形法兰连接，方形法兰的螺栓孔呈四角布置，适合与设备端的方形接口、或者方形截面的支路管线连接，安装时不需要额外做接口转换，减少管路的连接节点，降低泄漏风险。在设计细节上，阀杆穿出阀盖的位置设置填料函，内部填充多层耐油密封填料，通过填料压盖压紧填料，实现阀杆动密封，避免介质顺着阀杆的活动间隙泄漏，填料压盖采用两侧螺栓调节压紧力，

　　在长期使用出现填料磨损泄漏时，可以在带压状态下适当拧紧压盖螺栓，补偿填料的磨损量，不需要停输就可以完成密封维护。阀芯密封面采用堆焊硬质合金的结构，耐介质冲刷、耐磨损，即使在介质带有少量固体杂质的工况下，也能够保证长期的密封可靠性，避免密封面被冲刷出沟槽导致内漏。三款阀门的结构件均做了等强度设计，阀体的壁厚按照承压等级做了有限元应力校核，在介质压力作用下，阀体的最大应力位置集中在流道转弯处，通过局部增加壁厚的方式降低应力集中系数，保证阀门在额定工作压力下长期运行不会出现壳体变形或者开裂。在实际选型应用中，需要根据安装位置的操作空间、操作频次、管路接口形式来选择对应款式的阀门，主干线需要调节流量的位置选手轮操作的圆形法兰连接款式，支路需要快速切断的位置选手柄操作的款式，空间狭窄的位置选小型手轮的方形接口款式，三款阀门的主体零部件通用率达到80%以上，能够降低场站的备品备件储备量，减少维护时的零件适配难度。
