带2mm穿线孔的M8空心螺栓螺母组合

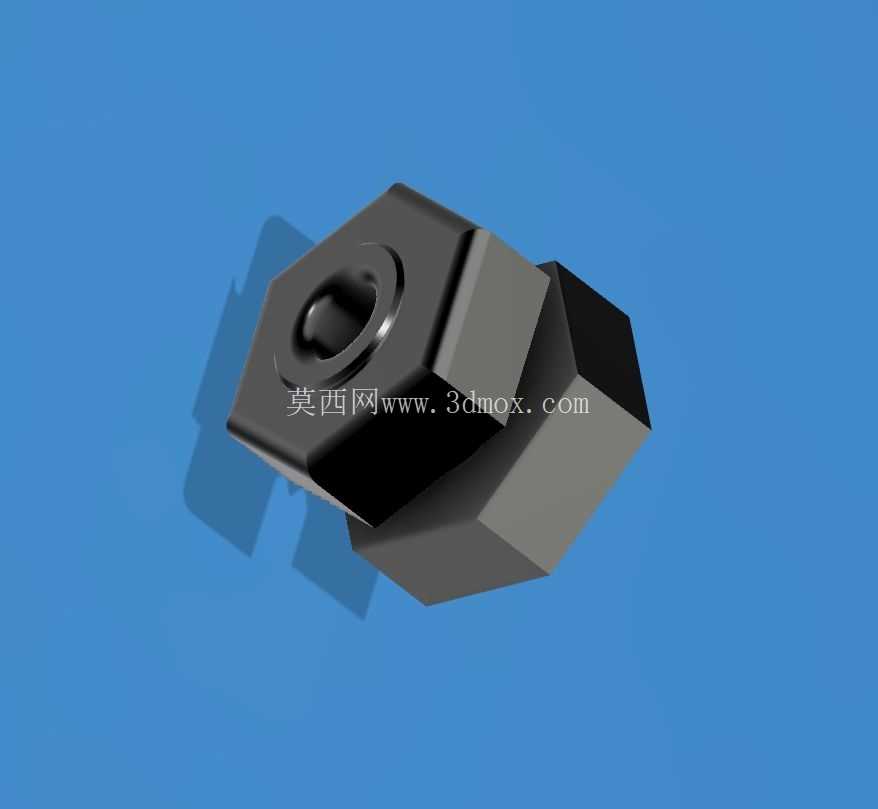

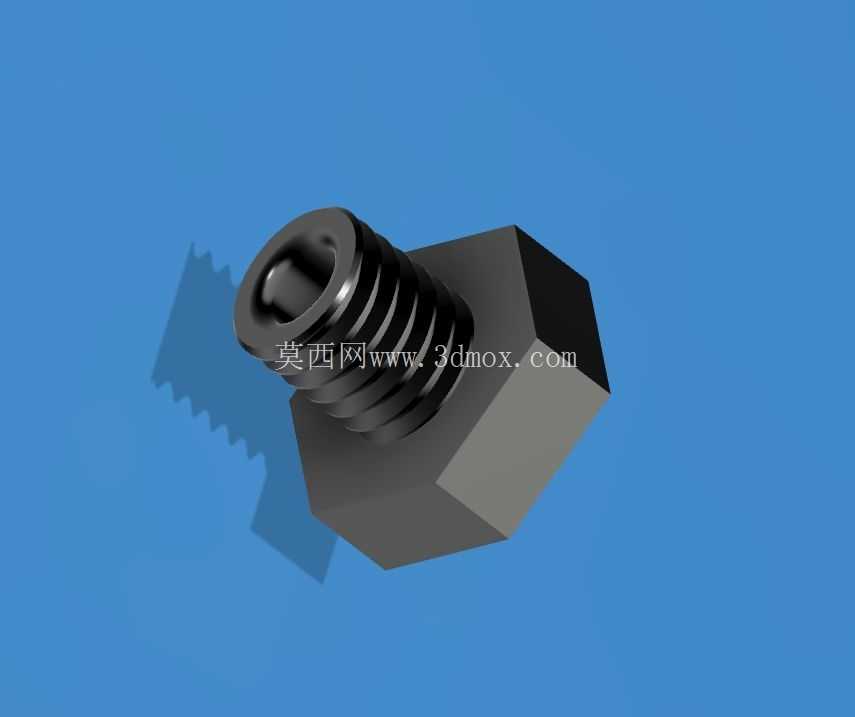

在小型电子设备布线、3D打印治具走线、桌面级实验装置装调场景里，常遇到需要在紧固点位同时穿过细导线的需求，常规实心螺栓会完全占据安装孔位，导线只能从连接件侧边绕行，既容易被挤压破损，也会让整体走线杂乱，甚至干涉周边运动部件。这套M8规格的空心螺栓与配套螺母，正是针对这类场景做的结构优化，核心是在螺栓轴向预留了2mm直径的贯通型腔，刚好可以容纳单根1.75mm直径的细丝或者细导线穿过，实现紧固与走线功能的集成。

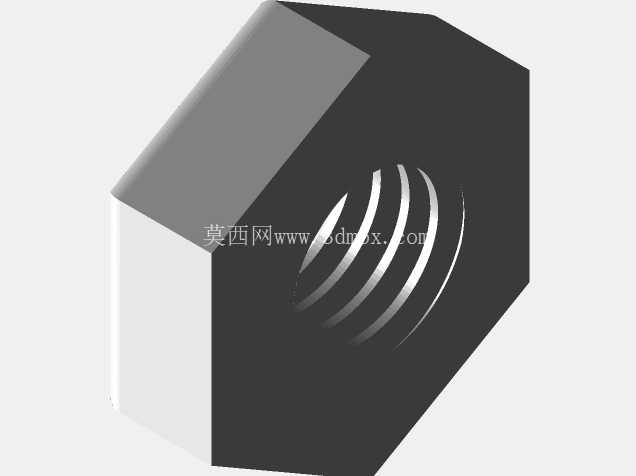

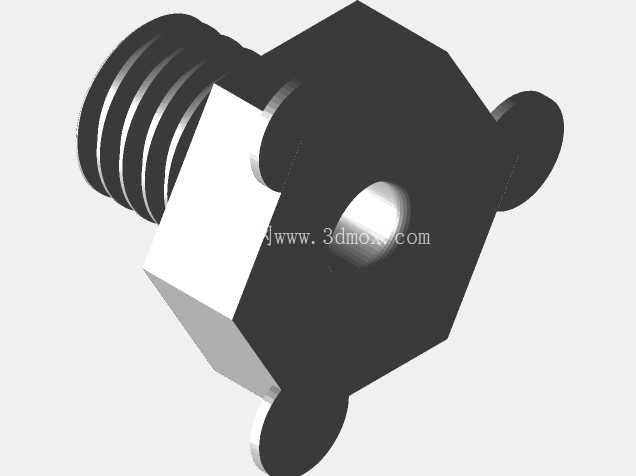

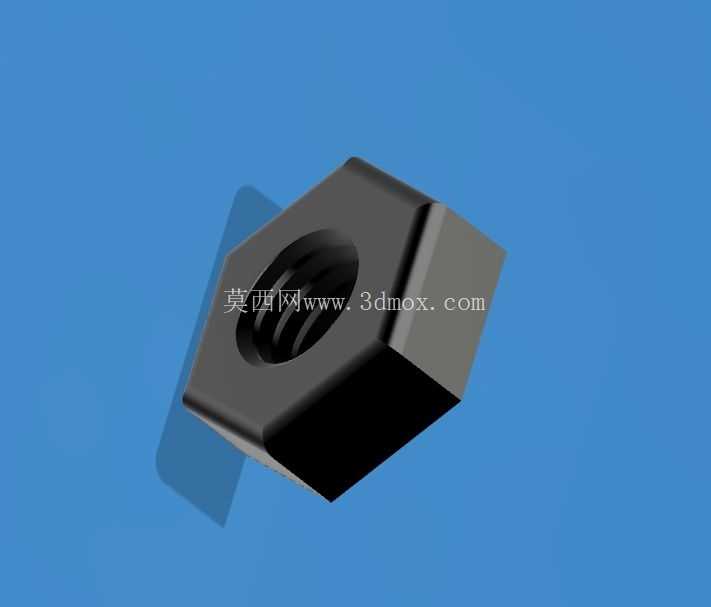

从结构设计逻辑来看，螺栓头部采用标准外六角构型，方便用常规扳手施加预紧力，但考虑到3D打印成型的螺纹强度限制，设计上明确要求仅用手拧完成最终锁紧，不能用工具过度加力，避免螺栓头部从杆部断裂。配套的螺母同样采用外六角外形，和螺栓的六角头尺寸匹配，安装时不需要额外准备特殊规格的工具，普通活动扳手甚至尖嘴钳就能辅助对位。螺纹部分的设计特意留了适配余量，因为FDM工艺打印的螺纹会有层纹带来的尺寸偏差，实际使用时如果有M8丝锥和板牙，可以对打印后的螺纹做简单修型，要是手头有M6的丝锥板牙，也可以根据实际打印件的收缩情况调整内螺纹尺寸，获得更顺滑的拧入手感。

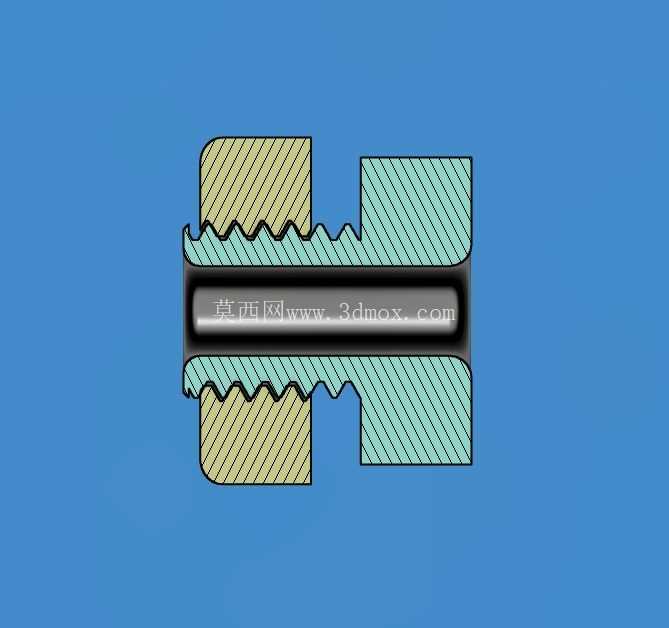

安装边界方面，这套紧固件适配的被连接件总厚度需要匹配螺栓杆部的有效螺纹长度，六角头的对边尺寸遵循标准M8外六角的尺寸规范，安装时需要预留的扳手操作空间和常规M8螺栓一致，不需要额外扩大安装沉孔。中心2mm的穿线孔内壁做了轻微的倒角处理，穿线时不会刮破导线的绝缘层，也能避免3D打印层纹的锐边割伤1.75mm的3D打印耗材丝——很多场景下用户会用这套紧固件来固定耗材导向架，穿入的就是打印用的耗材丝，倒角设计能减少送丝阻力。

实际使用场景里，这套紧固件除了走线用途，还可以作为小型气路、液路的简易接头使用，2mm的内孔刚好可以适配常见的2mm外径气管、水管，手拧的锁紧力度足够应对低压工况下的密封需求，不需要额外打密封胶，拆装非常方便，适合桌面级实验装置的快速迭代装调。要注意的是，因为3D打印件的强度限制，这套紧固件不能用于承重结构或者高压管路连接，仅适合低载荷、常温的非关键紧固场景，螺母拧入时如果感觉到阻力骤增就要停止加力，避免螺栓杆部断裂或者螺母滑牙。打印时采用常规PETG材料就能满足使用需求，层厚设置在0.2mm时，表面粗糙度足够支撑螺纹的配合，填充率设置在15%左右就能兼顾强度和打印效率，不需要做100%填充，既浪费材料也不会带来明显的强度提升。

从结构建模的角度看，这套零件的建模难点在于内孔和外螺纹的同轴度控制，建模时要保证中心穿线孔和螺栓外螺纹、螺母内螺纹的同轴度误差控制在0.1mm以内，否则穿线时会出现卡顿，螺纹配合也会出现偏载，大幅降低连接强度。六角头的端面和杆部的垂直度也要做控制，不然锁紧时会出现被连接件受力不均的情况，容易压伤3D打印的被连接件表面。另外螺栓头部和杆部的过渡位置做了小尺寸的圆角过渡，避免应力集中，这也是针对3D打印件层间强度不足做的优化，能减少锁紧时头部断裂的概率。
