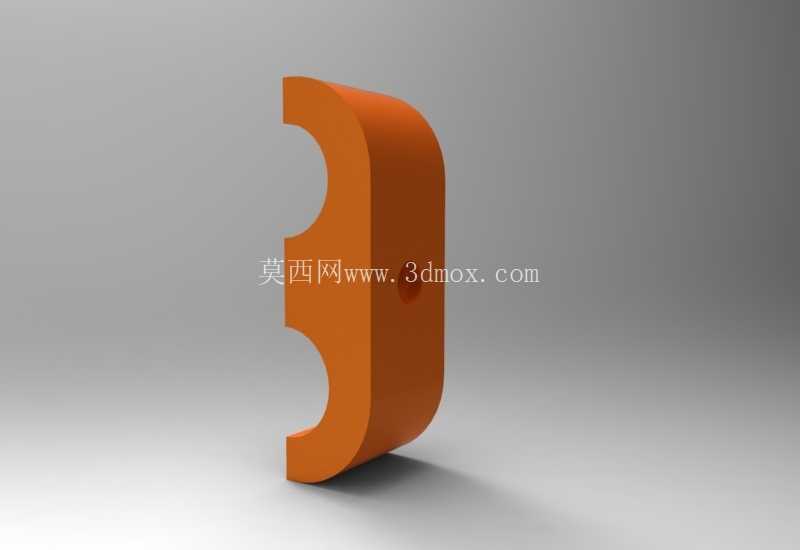

一英寸双管道固定用弧形管夹结构

在工业流体输送、气动回路布设、小型设备管线排布场景里，并行1英寸管道的固定一直是容易被忽略但直接影响管路稳定性的细节，这款管夹就是针对双根并行1英寸硬管的固定需求开发的夹持类零件。从实际使用场景来看，这类管夹常应用在小型液压站阀组周边的并行油管固定、车间压缩空气支路的并行镀锌管排布、小型制冷机组的并行冷媒管限位，相比传统的单侧卡扣式管卡，双管适配的结构能一次性完成两根同径并行管道的位置约束，减少现场安装时的零件清点与排布工作量，也能避免两根管道长期运行中因振动产生的相互摩擦磨损。

从功能特性上看，这款管夹采用半包式弧形贴合设计，两个弧形夹持面分别对应两根1英寸管道的外圆弧面，夹持弧度覆盖管道外圆约180度范围，既保证了足够的接触面积来分散夹持应力，避免管道局部被夹变形，也预留了安装时的管道穿入调整空间，不需要从管道端部套入，可在管线布设中途直接卡装固定。管夹本体中间设置了带沉孔的安装凸台，沉孔结构可以让安装螺丝的头部完全沉入零件本体内部，不会突出表面干涉周边管线或设备外壳，单个安装孔的设计也降低了安装时的孔位对齐难度，在现场安装面存在少量位置偏差时，可通过小范围转动管夹来适配安装孔位，容错性比双安装孔的管夹更好。

设计思路上，这款管夹没有采用常见的上下对合式双片结构，而是采用单片式冲压/折弯成型的结构方案，零件本身为单一整体件，不需要配套的上盖、锁紧螺栓等额外配件，安装时只需要将管夹卡合在两根并行管道外侧，通过中间的单颗固定螺丝将管夹锁定在安装基面即可完成固定，零件数量少，加工工序短，适合批量生产。结构上在两个弧形夹持面之间设置了平直的连接段，这个平直段一方面作为安装凸台的承载基体，保证安装螺丝的锁紧力可以均匀传递到两侧的夹持弧面上，另一方面也作为两根管道之间的间隔定位结构，让两根管道安装后保持固定的中心距，避免管道贴靠在一起产生的接触腐蚀或者振动碰磨。夹持弧面的边缘做了小圆弧翻边处理，不会在安装或者后续维护时划伤管道外壁的防护层，也能减少应力集中，避免管夹在长期受振动载荷时从边缘处产生疲劳开裂。

从安装边界来看，这款管夹适配的管道外径为1英寸标准硬管外径，也就是约33.7mm的常规公称直径1英寸管道，两根管道安装后的中心距与管夹平直段的宽度匹配，安装基面只需要预留一个对应安装螺丝的过孔即可，不需要加工复杂的定位槽或者多个安装孔。管夹整体的外轮廓高度不超过单根管道的半径加上平直段的厚度，安装后不会在管道外侧突出过多，适合在安装空间紧凑的设备内部使用，比如小型机床的润滑管路排布、电控柜内部的冷却水管固定等空间受限的场景。夹持力的传递路径上，螺丝锁紧时的压力通过中间凸台传递到两侧的弧形臂，弧形臂产生微量的弹性变形抱紧管道外壁，这种弹性抱紧的方式既可以提供足够的固定力防止管道轴向窜动，也可以在管道受温度变化产生热胀冷缩时，允许微量的轴向位移，避免管道产生额外的内应力。

在实际选型使用时，这类管夹适合固定静态布设或者振动幅度较小的并行管路，安装时不需要在管道上额外加工定位槽或者焊接定位凸点，直接卡装锁紧即可，后期维护拆卸也只需要松开单颗螺丝就能完成管夹的拆除，不会破坏管道本身的结构。相比扎带固定的方式，这种金属材质的管夹耐温范围更广，抗老化性能更好，不会像塑料扎带一样长期受温度影响出现脆断的问题，固定可靠性更高；相比双侧螺栓锁紧的对合式管夹，这款单片式管夹的安装效率更高，零件成本更低，适合在管线数量多、排布密集的场景下批量使用。
