适配775电机的DIY微型直流水泵结构

这款适配775直流电机的微型水泵，核心面向小型DIY输水场景、桌面级流体实验装置、小型冷却循环系统这类对泵体体积、安装灵活性有较高要求的使用场景，区别于工业级量产水泵的标准化设计，整体结构围绕3D打印加工的工艺特性做了针对性适配，不需要复杂的机加工工序就能完成整机组装，很适合个人创作者、小型项目开发时快速搭建流体输送回路。

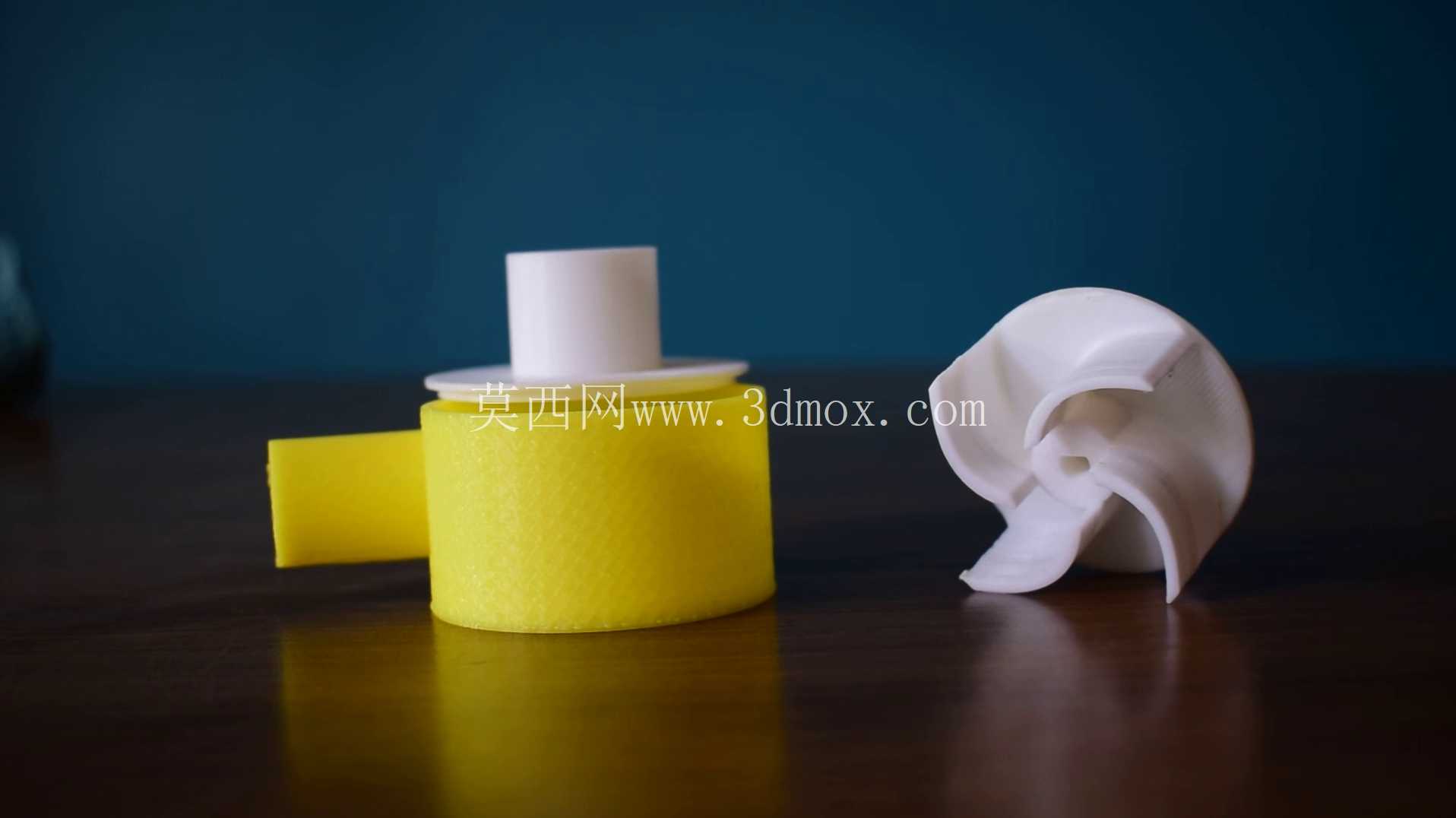

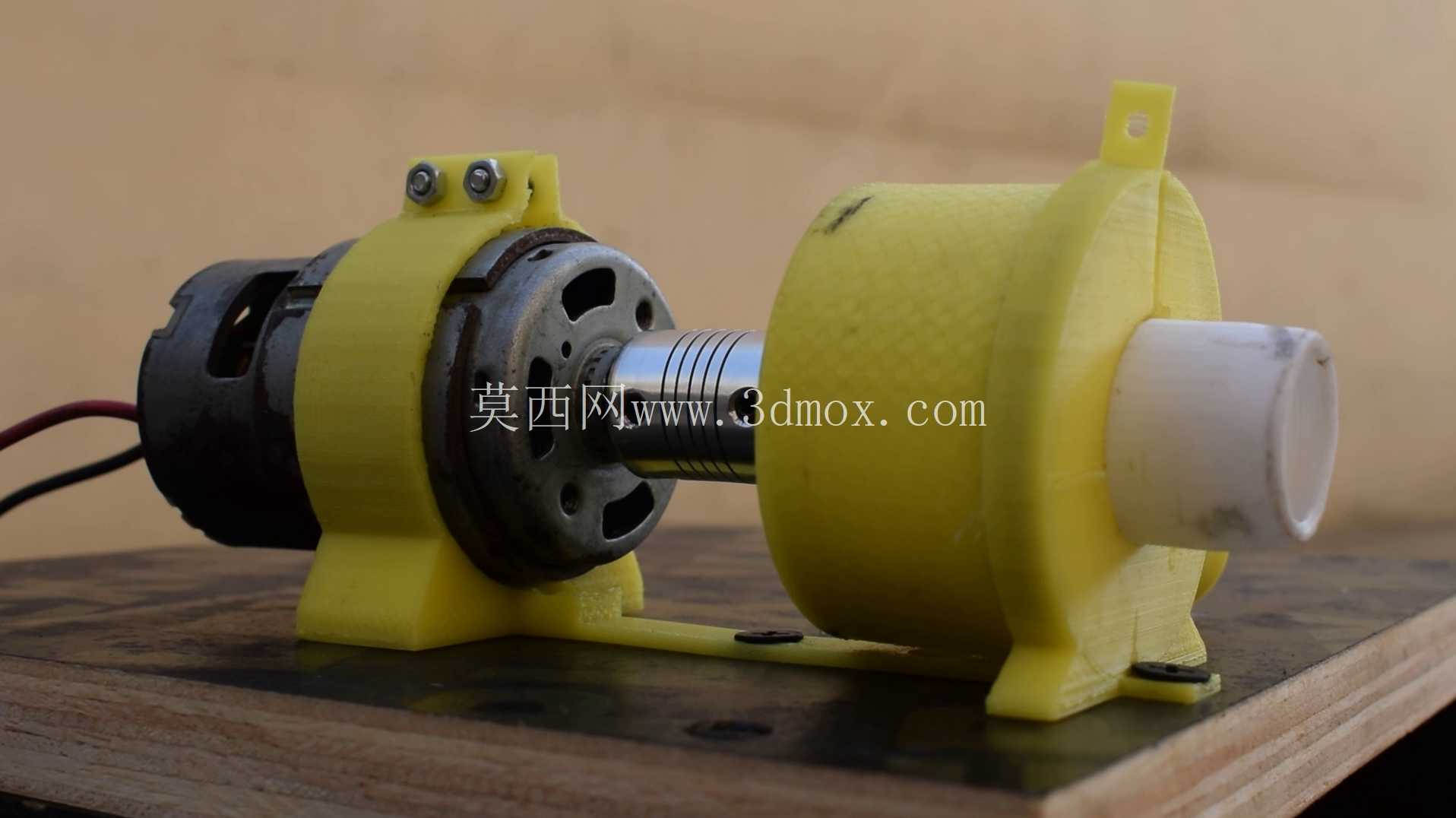

从功能特性来看，这款泵采用离心式叶轮结构，动力输入端直接对接标准5x8mm规格的775直流电机输出轴，中间搭配696zz深沟球轴承与柔性联轴器做动力衔接，柔性联轴器的存在可以抵消3D打印件可能存在的轴系同轴度偏差，避免电机轴承受额外径向力导致运转卡顿或者轴承过早磨损，轴承选型则兼顾了径向承载能力与低摩擦阻力的需求，在常规12V供电的775电机驱动下，能够实现稳定的低压输水，满足小流量循环、短距离输水的使用需求。

设计过程中没有采用100%填充的打印参数来制作泵体主体，这一选择是在打印成本、打印周期与结构强度之间做的平衡——过高的填充率会大幅增加打印耗材消耗与打印时长，而泵体工作时承受的内部水压本身不高，常规壁厚搭配中等填充率就足以满足密封承压需求，当然如果应用场景对泄漏率有更严格要求，也可以在装配时配合密封胶做接缝处理，或者调整打印填充率到100%来提升泵体的致密性，降低渗漏概率。

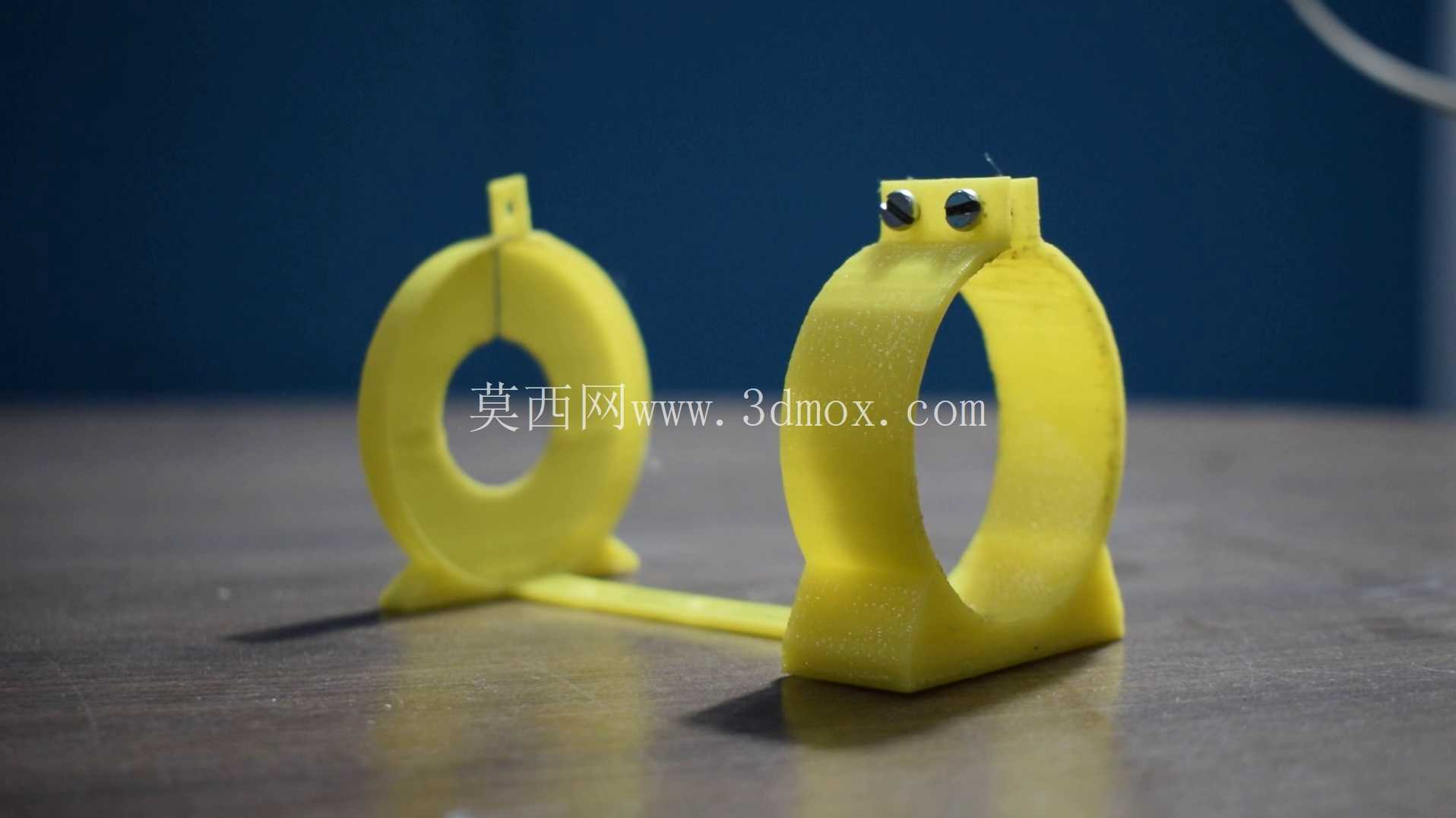

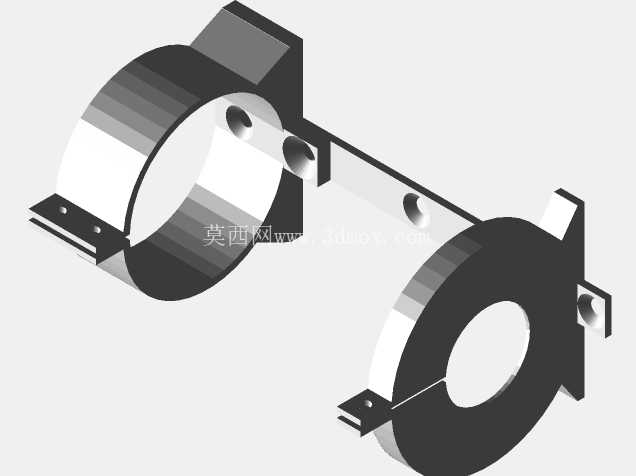

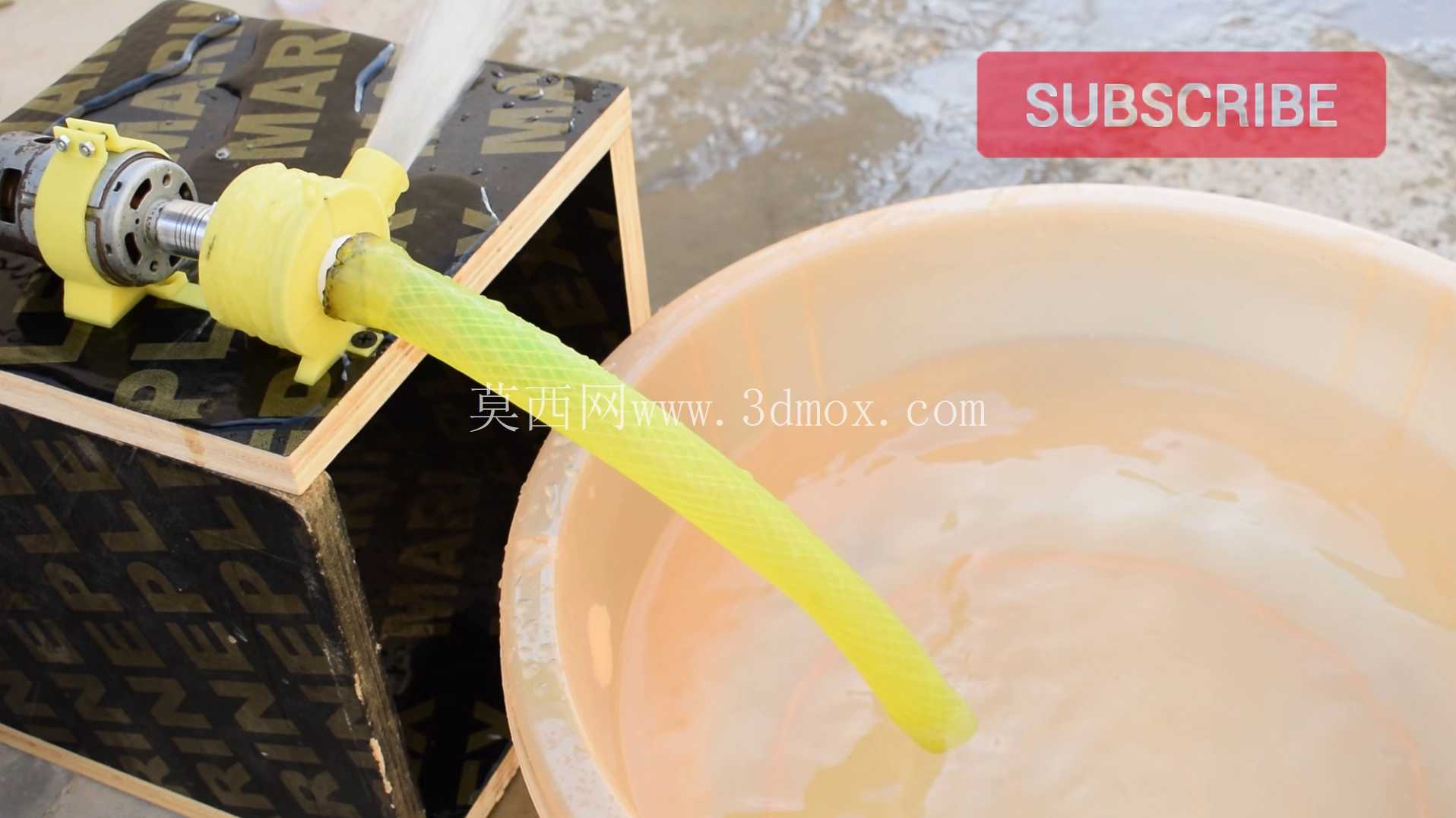

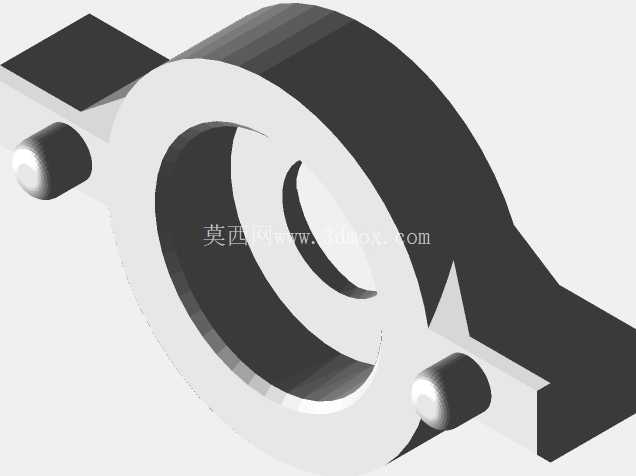

安装边界方面，这款泵的整体外形围绕775电机的安装尺寸做匹配，电机端的固定孔位完全适配标准775电机的前端安装螺孔，不需要额外做转接支架就能完成泵体与电机的锁紧固定；进水端与出水端都采用适配常见软质水管的插接式结构，图中搭配的黄色编织软管就是常规民用级输水软管，直接插接后配合喉箍锁紧就能完成管路连接，不需要额外做螺纹转接，大幅降低了DIY场景下的管路装配门槛。泵体的整体径向尺寸略大于775电机的外径，轴向长度在装配完成后不会超过电机本体长度的二分之一，安装时占用的空间非常小，既可以直接固定在小型设备的机架面板上，也可以通过简易支架做悬空固定，适配不同的安装空间需求。

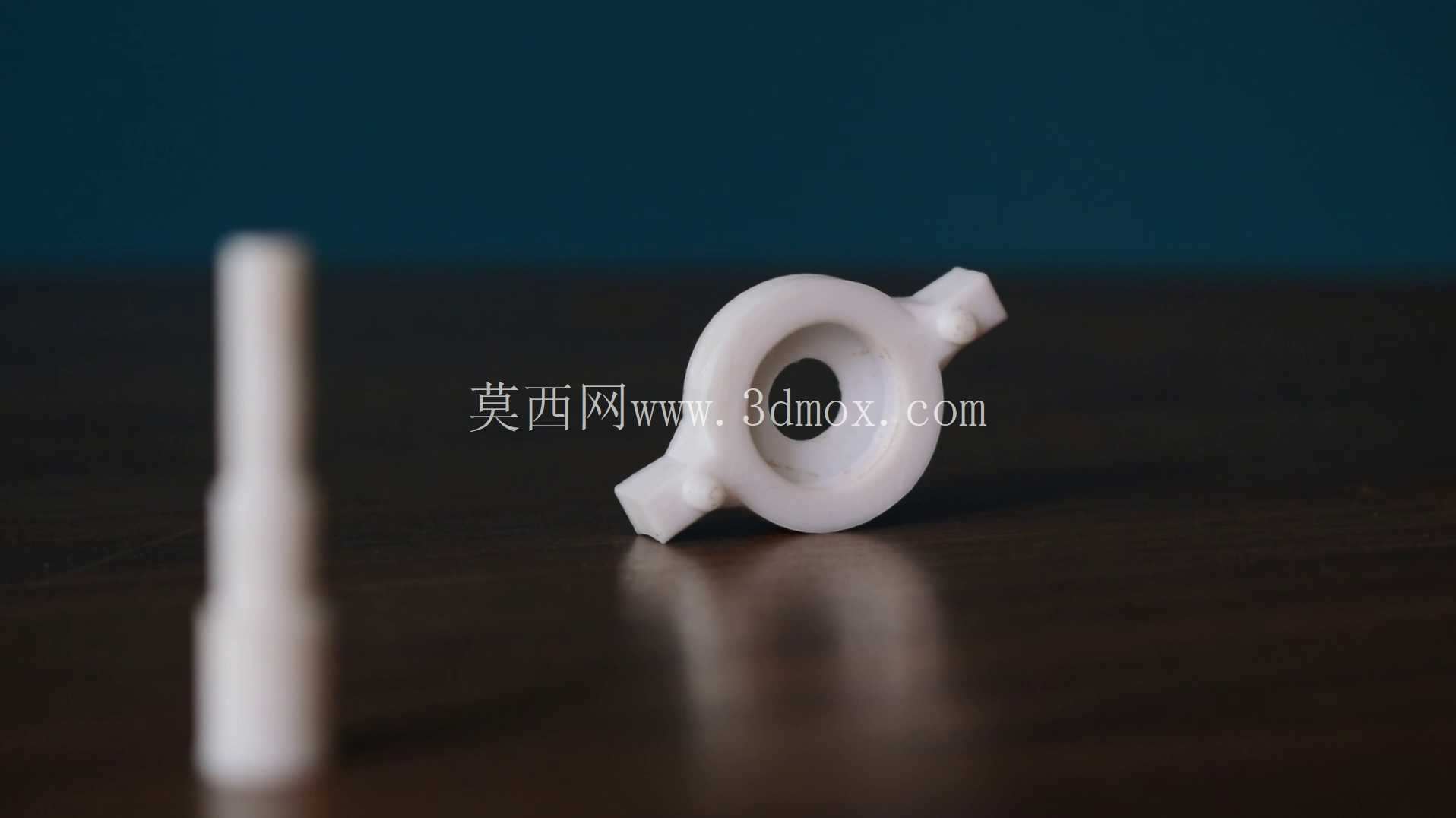

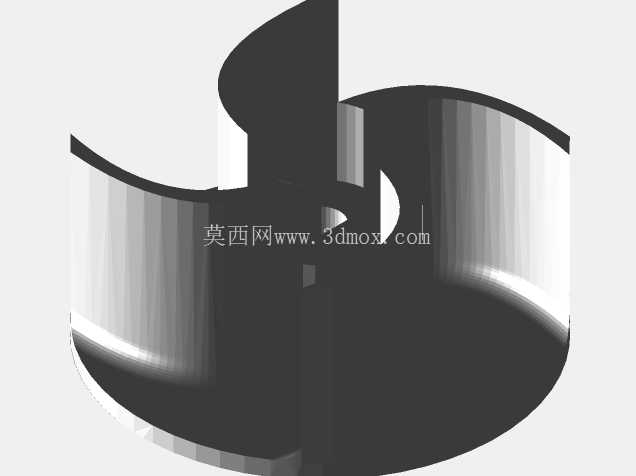

从实际使用的角度出发，这款泵的结构设计充分考虑了个人加工的工艺局限性，所有泵体结构件都可以通过普通FDM3D打印机完成制作，不需要支撑结构或者仅需要极少量易拆除的支撑，打印完成后只需要简单去除毛边、压入轴承、装配叶轮与联轴器，再锁紧电机端的固定螺丝就能完成整机组装，不需要复杂的装配工装或者专用工具。叶轮的流道设计做了简化处理，在保证输水效率的前提下降低了打印难度，不会出现流道内部残留支撑难以清理的问题，即使是3D打印新手也能顺利完成零件制作与整机组装。

在场景适配性上，这类微型直流水泵可以用在小型桌面水冷系统的冷却液循环、DIY小型喷泉的输水、盆栽自动浇灌系统的流体输送、小型化学实验装置的低压液体传输等场景，因为泵体主体采用3D打印制作，使用者还可以根据自己的实际安装需求，对泵体的固定耳位置、进出水口方向做针对性修改，不需要重新开模或者复杂的机加工，就能快速适配特殊的安装空间。轴系部分的密封采用简单的接触式密封结构，配合3D打印件的光滑表面，能够满足低压输水场景下的密封需求，不会出现明显的泄漏问题，如果需要输送有一定腐蚀性的液体，也可以更换为PETG、ABS等耐腐蚀性更好的打印材料来制作泵体与叶轮零件，拓展泵的适用介质范围。
