多工位点胶作业用精密压铸成型模具结构

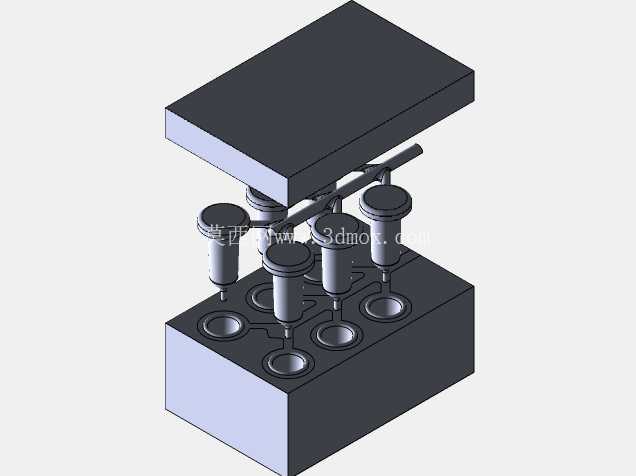

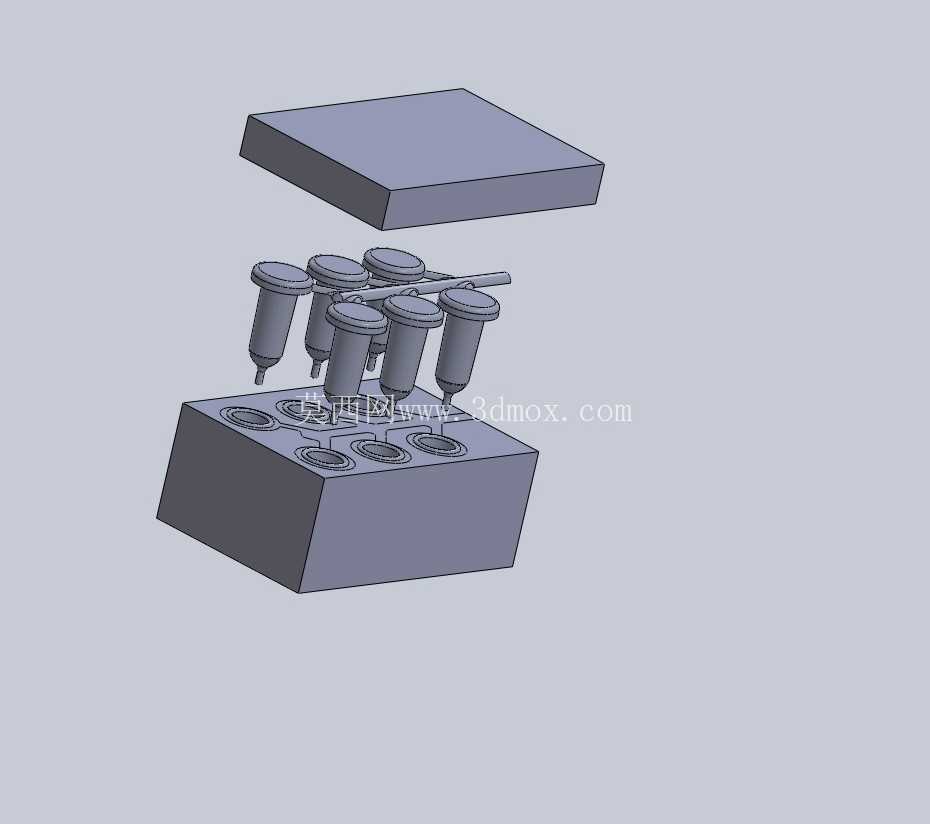

　　这套模具针对电子封装、小五金件粘接工序里的点胶机核心接触部件量产需求开发，适配卧式冷室压铸机的安装接口，模架整体采用标准模胚规格，上下模合模导向依靠四角的导柱导套完成定位，合模行程预留了足够的顶出空间，避免生产过程中顶针回位不到位造成的压模损伤。从结构拆分来看，上模部分设置了六个对应点胶头成型的型腔，流道采用平衡式排布，确保每一个型腔的金属液充型速度、压力保持一致，避免出现个别型腔填充不足、冷隔或者缩孔的压铸缺陷，分流锥的位置正对主流道中心，能减少金属液的充型阻力，同时开模时可以顺带带出浇注系统凝料，减少后续人工清理的工作量。

　　下模部分对应设置了六个成型腔，同时预留了顶针板的安装空间，顶针排布在每个成型件的边缘非工作面位置，避免顶出痕迹影响点胶头与设备的装配精度，冷却水道环绕每个型腔均匀布置，进出水口采用标准快插接口，接入压铸机冷却系统后可以快速将模温控制在合金压铸的合理区间，缩短单件生产的成型周期，连续生产时模温波动可以控制在±5℃范围内，有效保障批次产品的尺寸一致性。这套模具成型的点胶头部件，是点胶设备里直接接触胶体、控制出胶路径与出胶量的核心零件，对成型后的尺寸精度、内壁光洁度有较高要求，因此在型腔的分型面位置做了0.02mm的溢料槽设计，既可以排出充型过程中型腔内的残留气体，减少气孔缺陷，也能避免飞边过厚增加后续打磨工序的工作量。

　　模具的安装边界完全适配行业内通用的200吨级压铸机模座尺寸，上下模的装夹槽位置、定位圈尺寸都遵循通用标准，不需要额外做改装就可以直接上机使用，日常维护时只需要定期检查导柱导套的润滑情况、顶针的磨损量，就可以保障长期稳定生产。在实际生产场景中，这套模具可以一次成型六件点胶头部件，相比单型腔模具生产效率提升五倍以上，成型后的零件经过简单的去飞边、表面抛光处理，就可以直接装配到点胶设备上，适配市面上多数桌面式、立式自动点胶机的安装接口，零件的同轴度、端面平整度都能满足点胶作业时的精度要求，不会出现胶体渗漏、出胶偏移的问题。

　　设计过程中针对压铸过程中容易出现的粘模问题，在型腔的脱模斜度设置上做了优化，外壁脱模斜度取1.5°，内壁脱模斜度取2°，在不影响零件装配尺寸的前提下，尽可能降低开模时的脱模阻力，同时在容易粘模的型芯位置做了表面氮化处理，提升表面硬度与光洁度，减少粘模概率，延长模具的连续生产寿命。浇注系统的渣包设置在每个型腔的金属液最后填充位置，用来收纳充型过程中前端的冷金属、残留气体，避免这些杂质进入零件本体影响零件强度，渣包的尺寸经过反复调整，既可以有效收集杂质，也不会造成过多的原料浪费，降低单件生产的材料损耗。
